CLK カブリオレ
209.456 => CLK 350
M: 272960
GM: 711654, 716664
GA: 722906

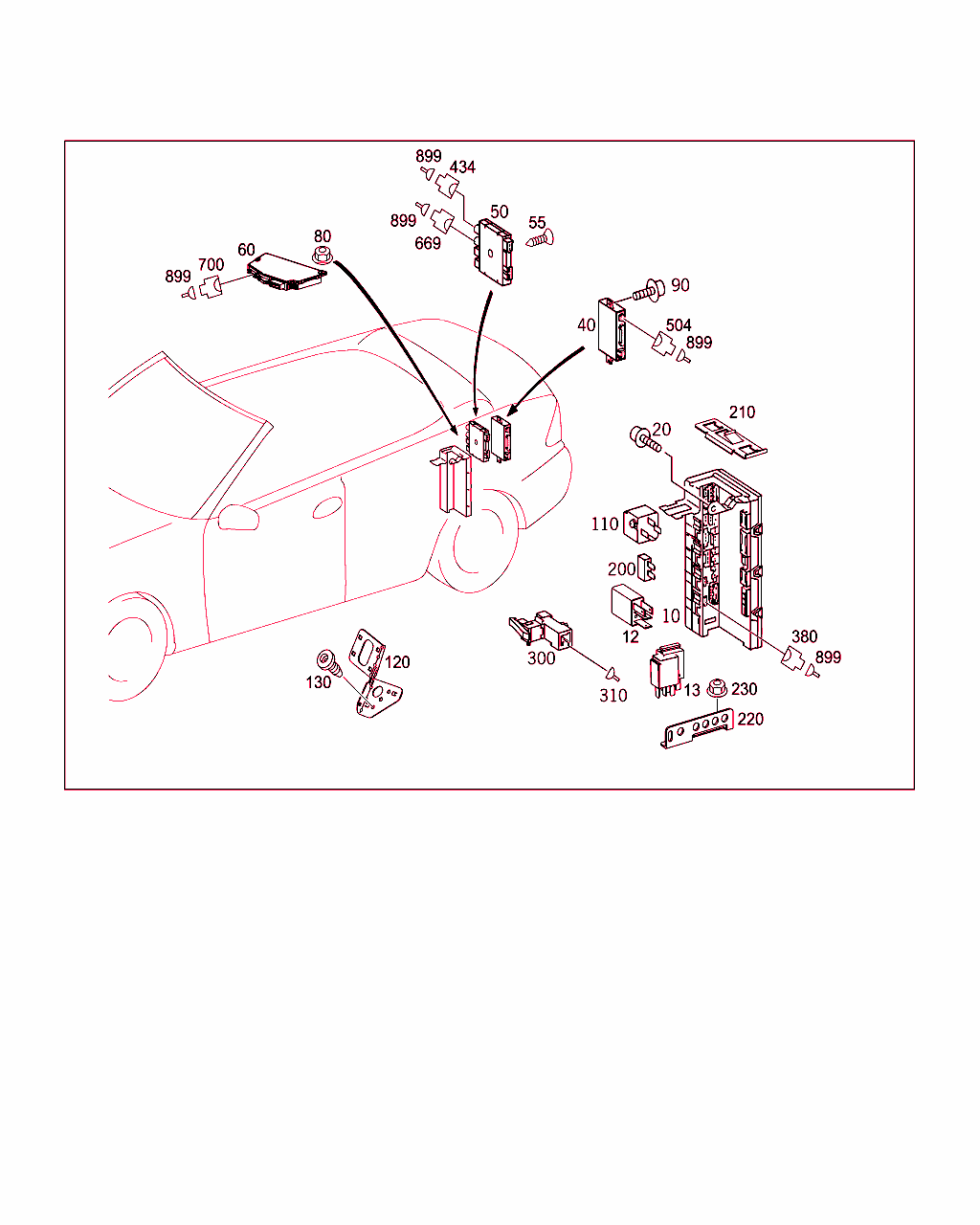

Schema

B54064000010.080606

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 209 545 09 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2

これに変更 A 209 545 23 01

[056]まで ｼｬｼ: 073124 => まで 日付: 01/03/2006
[057]まで ｼｬｼ: F 200481 => まで 日付: 28/02/2006
 		001
10 A 209 545 23 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2

これに変更 A 209 545 17 01

ﾌｯﾄﾉｰﾄ解説
[052]
次の車台番号以前の車両には古い部品番号のものを使用すること

[056]まで ｼｬｼ: 073124 => まで 日付: 01/03/2006
[057]まで ｼｬｼ: F 200481 => まで 日付: 28/02/2006
 		001
10 A 209 545 17 01
ヒューズ・ボックス
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2 		001
12 A 002 542 26 19
リレー
ターミナル 15R2、スロット:
B 		001
12 A 000 546 13 66
コンタクト・ブリッジ
ピン D に挿入された状態 		001
12 A 002 542 13 19
リレー
リヤ・ウインドウ・デフォッガ、スロット:
E 		001
12 A 002 542 12 19
リレー
タンク・キャップ極性反転 1、スロット: 		001
12 A 002 542 12 19
リレー
タンク・キャップ極性反転 2、スロット:
H 		001
13 A 002 542 11 19
リレー
フューエル・ポンプ
POS.A 		001
20 A 001 984 43 29
ボルト
メイン・エレクトリック固定用ツール
M6X14 		001
40 A 169 545 20 32
コントロール・ユニット
牽引走行
N28/3

これに変更 A 169 545 39 32

[063]から ｼｬｼ: T 045331 => から 日付: 30/11/2004
[064]から ｼｬｼ: F 157012 => から 日付: 31/01/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970804トレーラ・カップリング
 		001
40 A 169 545 39 32
コントロール・ユニット
牽引走行
N28/3

[063]から ｼｬｼ: T 045331 => から 日付: 30/11/2004
[064]から ｼｬｼ: F 157012 => から 日付: 31/01/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970804トレーラ・カップリング
 		001
50 A 209 820 27 26
コントロール・ユニット
キー・レス・ゴー

これに変更 A 209 820 26 26

[031]から ｼｬｼ: F 110960 => から 日付: 11/01/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]19981215キーレス・ゴー
 		001
50 A 209 820 26 26
コントロールユニット
キー・レス・ゴー

[031]から ｼｬｼ: F 110960 => から 日付: 11/01/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]19981215キーレス・ゴー
 		001
50 A 209 820 28 26
コントロールユニット
キー・レス・ゴー

[031]から ｼｬｼ: F 110960 => から 日付: 11/01/2004
[068]から ｼｬｼ: T 014538 => から 日付: 01/10/2003
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+889/762+889/763+889
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
[889]19981215キーレス・ゴー
[762]19980306ワイヤレス・リモコン、パニック・スイッチなし (315 MHZ)
[763]20011217ワイヤレス・リモコン、パニック・スイッチ付 (315 MHZ)
 		001
55 N 000000 003242
平頭ボルト
キーレス・ゴー・コントロール・ユニット 取付部 / ブラケット
M5X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]19981215キーレス・ゴー
 		002
60 A 209 820 45 26
コントロール・ユニット
ソフト・トップおよびベルト・ハンド・オーバ

これに変更 A 209 820 50 26

[069]まで ｼｬｼ: T 100876 => まで 日付: 01/07/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[070]まで ｼｬｼ: F 263999 => まで 日付: 01/06/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
60 A 209 820 50 26
コントロール・ユニット
ソフト・トップおよびベルト・ハンド・オーバ

[069]まで ｼｬｼ: T 100876 => まで 日付: 01/07/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[070]まで ｼｬｼ: F 263999 => まで 日付: 01/06/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
 		001
60 A 209 820 23 26
コントロール・ユニット
ソフト・トップおよびベルト・ハンド・オーバ

これに変更 A 209 820 51 26

ﾌｯﾄﾉｰﾄ解説
[052]
次の車台番号以前の車両には古い部品番号のものを使用すること

[071]まで ｼｬｼ: T 060620 => まで 日付: 01/09/2005
[072]まで ｼｬｼ: F 132631 => まで 日付: 14/01/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 881
ｺｰﾄﾞ日付指定名称
[881]20011018トランク・リッド・クロージング・アシスト
 		001
60 A 209 820 65 26
コントロールユニット
ソフト・トップおよびベルト・ハンド・オーバ

[073]から ｼｬｼ: T 096455 => から 日付: 15/01/2008 除外したﾓﾃﾞﾙｲﾔｰ: 808
[074]から ｼｬｼ: F 249487 => から 日付: 14/01/2008 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
60 A 209 820 51 26
コントロール・ユニット
ソフト・トップおよびベルト・ハンド・オーバ

[069]まで ｼｬｼ: T 100876 => まで 日付: 01/07/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[075]まで ｼｬｼ: F 263999 => まで 日付: 31/07/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 881
ｺｰﾄﾞ日付指定名称
[881]20011018トランク・リッド・クロージング・アシスト
 		001
60 A 209 820 66 26
コントロールユニット
ソフト・トップおよびベルト・ハンド・オーバ

[073]から ｼｬｼ: T 096455 => から 日付: 15/01/2008 除外したﾓﾃﾞﾙｲﾔｰ: 808
[074]から ｼｬｼ: F 249487 => から 日付: 14/01/2008 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 881
ｺｰﾄﾞ日付指定名称
[881]20011018トランク・リッド・クロージング・アシスト
 		001
80 N 910112 006001
ヘキサゴン・ナット
コントロール・ユニット固定用ツール
M6 		003
90 A 001 984 63 29
6角丸頭ボルト
トレーラ・カップリング・コントロール・ユニット
5X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970804トレーラ・カップリング
 		001
110 A 002 542 13 19
リレー
ピン F
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220/404/405/813/390/391/392/393/394/395/494/529
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19970804パークトロニック・システム (PTS)
[404]19951002左運転席マルチフォーム・バックレスト
19970804左フロント・マルチフォーム・シート
[405]19951002右運転席マルチフォーム・バックレスト
19970804右フロント・マルチフォーム・シート
[813]19970804リンガトロニック、ドイツ語 (音声認識システム)
[390]20000228リンガトロニック、英語 (イギリス)
[391]20000228リンガトロニック、フランス語
[392]20000228リンガトロニック、スイス・ドイツ語
[393]20000228リンガトロニック、イタリア語
[394]20000228リンガトロニック、スペイン語
[395]20040408リンガトロニック、オランダ語
20040422リンガトロニック、オランダ語
[494]19951002カリフォルニア仕様
19981215米国仕様
[529]20030505ナビゲーション付き COMAND DVD APS (日本仕様)
 		001
200 N 072581 000303
ヒューズ・エレメント
7.5A 		NB
200 N 000000 004202
ヒューズ・エレメント
ピン配置 13
C-5 		001
200 N 072581 000305
ヒューズ・エレメント
15A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001
200 N 072581 000303
ヒューズ・エレメント
ピン配置 16、ボイス・コントロール・システム
7.5A 		001
200 N 072581 000306
ヒューズ・エレメント
20A

これに変更 N 000000 004206 		NB
200 N 000000 004206
ヒューズ・エレメント
C-20 		NB
210 A 209 545 12 40
ホルダー
アッパ SAM / SRB 		001
220 A 209 545 05 40
ホルダー
ロワ SAM/SRB 		001
230 N 913023 006001
ナット
下部ブラケット / サポート
M6 		001
300 A 003 545 20 01
ヒューズ・ボックス
リヤ SAM/SRB コントロール・ユニットピン配置 17
COD. C SPT;N10/2 		NB
300 A 003 545 13 01
ヒューズ・ボックス
リヤ SAM / SRB コントロール・ユニット、 ピン 18
COD. A SPT;N10/2 		NB
300 A 003 545 13 01
ヒューズ・ボックス
ピン配置 19、リヤ・マルチ・コントロール・バックレスト
COD. A SPT;N10/2 		NB
300 A 003 545 18 01
ヒューズ・ボックス
リヤ SAM / SRB コントロール・ユニット、 ピン 20
COD. B SPT;N10/2 		NB
310 A 004 545 52 26
コンタクト・スプリング
1.0-2.5 MM2 SPT 		NB
380 A 210 545 40 28
クラッチ
リヤ SAM/SRB コントロール・ユニット
1-PIN JPT;N10/2 		001
380 A 038 545 48 28
プラグ
リヤ SAM/SRB (ナチュラル) コントロール・ユニット
3-PIN MCP2.8;N10/2 		001
380 A 040 545 26 28
プラグ
8-PIN SLK2.8 		NB
380 A 001 545 47 40
ハウジング
リヤ SAM/SRB コントロール・ユニット
12-PIN MQS;N10/2 		001
380 A 037 545 61 28
プラグ
リヤ SAM/SRB コントロール・ユニット
2-PIN MQS;N10/2 		001
380 A 036 545 55 28
電動クラッチ
リヤ SAM/SRB コントロール・ユニット
5-PIN SLK2.8;N10/2 		001
380 A 037 545 32 28
クラッチ
リヤ SAM/SRB コントロール・ユニット
4-PIN MCP 2.8;N10/2 		001
380 A 002 540 65 81
クラッチ
リヤ SAM/SRB コントロール・ユニット、緑
5-PIN MQS/MCP2.8;N10/2 		001
380 A 000 545 91 03
カバー
MQS;PART 1 TO A 001 545 47 40 		001
380 A 000 545 39 30
カバー・キャップ
PART 2 TO A 001 545 47 40 		001
380 A 037 545 28 28
クラッチ
リヤ SAM/SRB コントロール・ユニット
2-PIN MCP2.8;N10/2
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 404
ｺｰﾄﾞ日付指定名称
[404]19951002左運転席マルチフォーム・バックレスト
19970804左フロント・マルチフォーム・シート
 		001
380 A 037 545 29 28
クラッチ
リヤ SAM/SRB コントロール・ユニット、緑
2-PIN MCP2.8;N10/2 		002
380 A 002 540 86 81
コネクタ・ハウジング
リヤ SAM/SRB コントロール・ユニット
14-PIN MQS;N10/2 		001
380 A 002 540 63 81
ハウジング
リヤ SAM/SRB コントロール・ユニット
5-PIN MQS/MCP2.8;N10/2
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19970804パークトロニック・システム (PTS)
 		001
380 A 002 540 61 81
クラッチ
リヤ SAM/SRB コントロール・ユニット、黒
5-PIN MQS/MCP2.8;N10/2 		001
380 A 037 545 26 28
プラグ
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
2-PIN MCP2.8 		001
380 A 037 545 32 28
クラッチ
リヤ SAM/SRB コントロール・ユニット、青
4-PIN MCP 2.8;N10/2 		001
380 A 038 545 71 28
電動クラッチ
リヤ・モジュール・キーレス・ゴー・コントロール・ユニット
6-PIN MQS;N102 		001
380 A 037 545 25 28
プラグ
リヤ SAM/SRB コントロール・ユニット、黒
2-PIN MCP2.8;N10/2 		001
380 A 037 545 33 28
クラッチ
リヤ SAM/SRB コントロール・ユニット、紫
4-PIN MCP2.8;N10/2 		001
380 A 001 545 49 40
コネクタ・ハウジング
リヤ SAM/SRB コントロール・ユニット
28-PIN MQS;N10/2 		001
434 A 037 545 60 28
プラグ
キー・レス・ゴー・コントロール・ユニット、紫
2-PIN MQS;N102 		001
504 A 037 545 35 28
クラッチ
トレーラ・カップリング・コントロール・ユニット
6-PIN MCP2.8;N28/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970804トレーラ・カップリング
 		001
504 A 220 545 71 28
ハウジング
トレーラ・カップリング・コントロール・ユニット
6-PIN SLK2.8;N28/3
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970804トレーラ・カップリング
 		001
504 A 002 540 75 81
ソケット
トレーラ・カップリング・コントロール・ユニット
8-PIN MQS;N28/3
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970804トレーラ・カップリング
 		001
504 A 220 545 39 28
ハウジング
トレーラ・カップリング・コントロール・ユニット
4-PIN SLK2.8;N28/3 COD.A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970804トレーラ・カップリング
 		001
504 A 220 545 40 28
ハウジング
トレーラ・カップリング・コントロール・ユニット
4-PIN SLK2.8;N28/3 COD.B
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970804トレーラ・カップリング
 		001
669 A 037 545 59 28
プラグ
キー・レス・ゴー・コントロール・ユニット、黒
2-PIN MQS;N102 		002
669 A 037 545 25 28
プラグ
キー・レス・ゴー・コントロール・ユニット、黒
2-PIN MCP2.8;N102 		001
669 A 037 545 60 28
プラグ
キー・レス・ゴー・コントロール・ユニット、紫
2-PIN MQS;N102 		001
669 A 017 545 42 28
クラッチ
リヤ・コントロール・ユニット、ピン配置 1
N22/6 		001
669 A 000 545 66 83
キャップ
TO A 017 545 42 28 		001
700 A 220 545 37 28
ハウジング
ソフト・トップ・コントロール・ユニット、黒
14-PIN SLK2.8;N52 		001
700 A 168 545 08 28
クラッチ
ソフト・トップ・コントロール・ユニット
52 PIN MQS;N52 		001
700 A 220 545 99 28
ハウジング
ソフト・トップ・コントロール・ユニット、ナチュラル
14-PIN SLK2.8;N52 		001
899 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
899 A 013 545 14 26
コンタクト・スプリング
0.22-0.5 MM2 SLK2.8 		NB
899 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 JPT 		NB
899 A 004 545 53 26
コンタクト・スプリング
1.5-2.5 MM2 JPT 		NB
899 A 013 545 76 26
コンタクト・ソケット
0.5-1.0 MM2 MCP2.8 		NB
899 A 004 545 52 26
コンタクト・スプリング
1.0-2.5 MM2 SPT 		NB
899 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
899 A 013 545 78 26
コンタクト・ソケット
1.5-2.5 MM2 MCP2.8 		NB
899 A 011 545 07 26
コンタクト・ソケット
4.0 MM2 SLK2.8 		NB
