一覧

CLK カブリオレ
209.456 => CLK 350
M: 272960
GM: 711654, 716664
GA: 722906

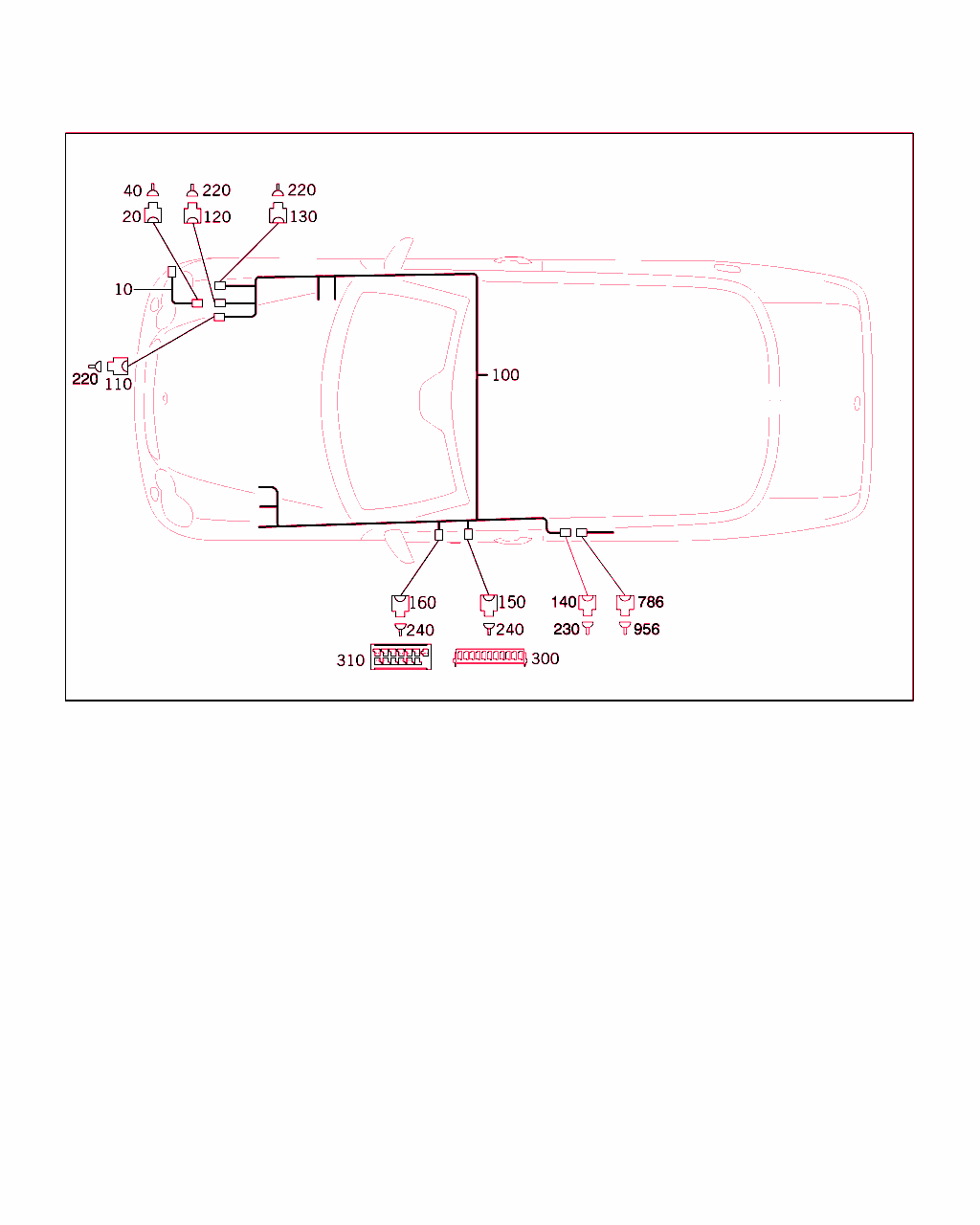

Schema

B54375000086.040720

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 203 540 75 08
ケーブル・ハーネス
バックアップ・ランプ・スイッチ・アンカ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 411
ｺｰﾄﾞ日付指定名称
[411]200404156 速マニュアル・トランスミッション
 		001 R
20 A 210 540 47 81
プラグ
バックアップ・ランプ・スイッチのコネクタ
2-PIN MQS;X49/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -423-424-427
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199708045 速オートマチック・トランスミッション
[424]19970909シーケントロニック (コンフォート・マニュアル・トランスミッション)
19970911シーケントロニック (コンフォート・マニュアル・トランスミッション)
[427]200104106 速オートマチック・トランスミッション
20011031オートマチック・トランスミッション、7 速
 		001 R
40 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[055]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -423-424-427
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199708045 速オートマチック・トランスミッション
[424]19970909シーケントロニック (コンフォート・マニュアル・トランスミッション)
19970911シーケントロニック (コンフォート・マニュアル・トランスミッション)
[427]200104106 速オートマチック・トランスミッション
20011031オートマチック・トランスミッション、7 速
 		NB R
100 A 203 540 52 05
ケーブル・ハーネス
マニュアル・トランスミッション
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 411
ｺｰﾄﾞ日付指定名称
[411]200404156 速マニュアル・トランスミッション
 		001 L
100 A 203 540 53 05
ケーブル・ハーネス
マニュアル・トランスミッション
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 411
ｺｰﾄﾞ日付指定名称
[411]200404156 速マニュアル・トランスミッション
 		001 R
100 A 209 540 90 05
ケーブル・ハーネス
コンフォート・シフト・トランスミッション、シーケントロニック

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 424
ｺｰﾄﾞ日付指定名称
[424]19970909シーケントロニック (コンフォート・マニュアル・トランスミッション)
19970911シーケントロニック (コンフォート・マニュアル・トランスミッション)
 		001 L
100 A 209 540 91 05
ケーブル・ハーネス
コンフォート・シフト・トランスミッション、シーケントロニック

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 424
ｺｰﾄﾞ日付指定名称
[424]19970909シーケントロニック (コンフォート・マニュアル・トランスミッション)
19970911シーケントロニック (コンフォート・マニュアル・トランスミッション)
 		001 R
110 A 203 545 24 28
プラグ
コネクタ (コンフォート・シフト・トランスミッション)
18 PIN;X22/17
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
110 A 000 545 78 80
ガスケット
5.2 MM;TO A 203 545 24 28
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
120 A 168 545 27 28
ハウジング
バックアップ・ランプ・スイッチ
2-PIN SLK2.8;S16/2
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
130 A 168 545 36 28
ハウジング
コネクタ (コンフォート・シフト・トランスミッション)
2-PIN SLK2.8;X22/18
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
140 A 037 545 73 28
プラグ
コネクタ (左フロント・ドア)
3-PIN;X34/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
150 A 030 545 28 28
プラグ
CAN バス B
2-PIN MQS;X30/7
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
160 A 037 545 59 28
プラグ
CAN バス C
2-PIN MQS;X63/4
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
220 A 000 540 38 05
電気ケーブル
0.75 MM2 SLK2.8

ﾌｯﾄﾉｰﾄ解説
[055]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		NB
220 A 000 540 40 05
電気ケーブル
2.5 MM2 SLK
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		NB
230 A 035 545 73 28
フラット・プラグ
0.5-1.0 MM2 SLK2.8 		NB
240 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
300 A 002 546 79 40
ハウジング
CAN バス B
22-PIN;X30/7 		001
310 A 003 546 42 40
ディストリビュータ
CAN バス C
12X2/1X3 PIN;X63/4
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
786 A 012 545 71 26
ソケット・スリーブ
コネクタ (左フロント・ドア)
3-PIN;X34/1
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
956 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
