CLK カブリオレ
209.456 => CLK 350
M: 272960
GM: 711654, 716664
GA: 722906

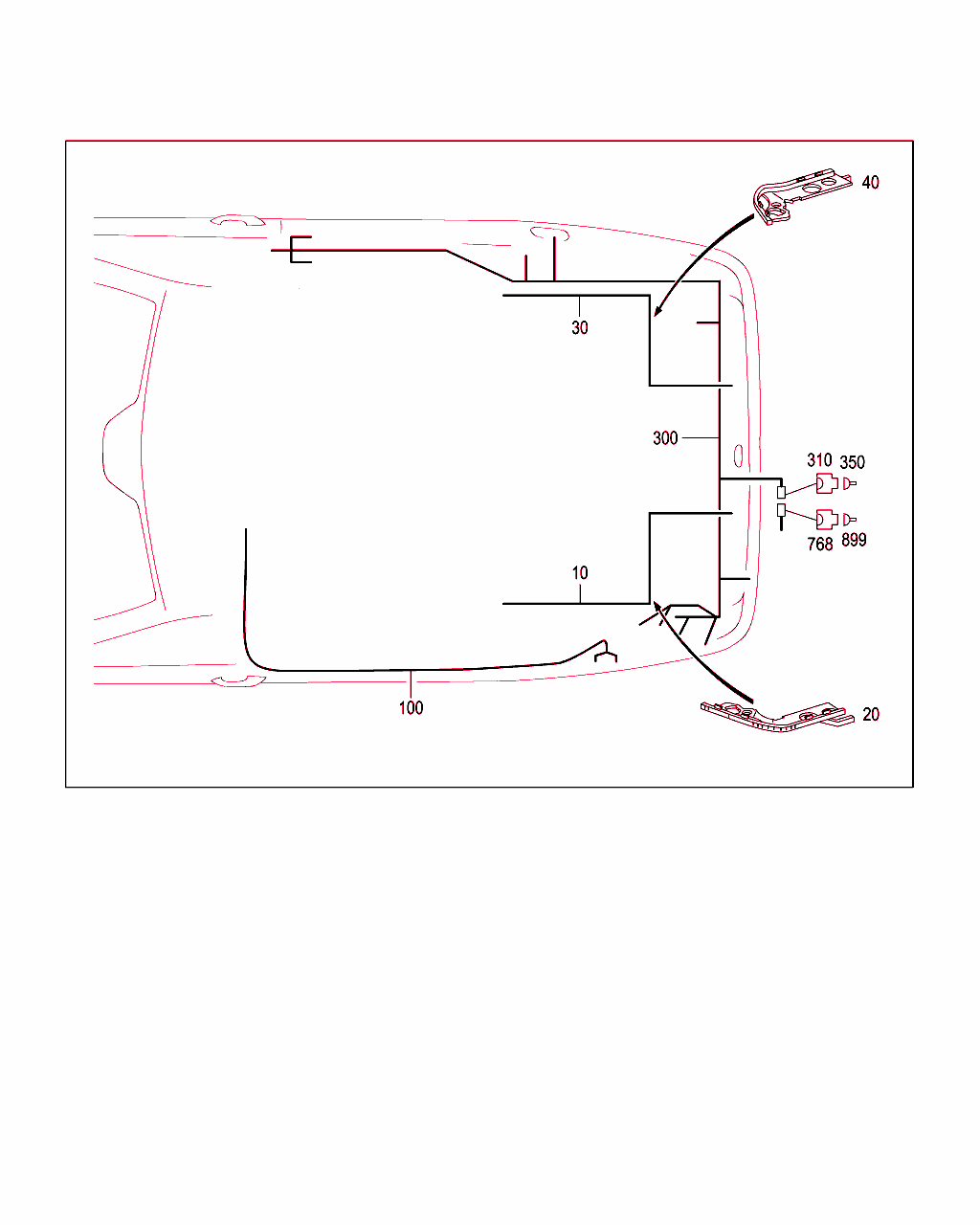

Schema

B54521000009.070222

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 209 540 83 32
電気ケーブル
リヤ・ウインドウ・デフォッガ、プラス・ケーブル

[031]から ｼｬｼ: F 110960 => から 日付: 11/01/2004
[191]から ｼｬｼ: T 040011 => から 日付: 23/08/2004
 		001
20 A 209 821 17 89
ダクト
リヤ・ウインドウ・デフォッガ・ハーネス 		001
30 A 209 540 84 32
電気ケーブル
リヤ・ウインドウ・デフォッガ、マイナス・ケーブル

[031]から ｼｬｼ: F 110960 => から 日付: 11/01/2004
[191]から ｼｬｼ: T 040011 => から 日付: 23/08/2004
 		001
40 A 209 821 18 89
ダクト
リヤ・ウインドウ・デフォッガ・ハーネス 		001
100 A 209 540 85 09
ケーブル・ハーネス
マルチ・フォーム・バックレスト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 404/405
ｺｰﾄﾞ日付指定名称
[404]19951002左運転席マルチフォーム・バックレスト
19970804左フロント・マルチフォーム・シート
[405]19951002右運転席マルチフォーム・バックレスト
19970804右フロント・マルチフォーム・シート
 		001
300 A 209 540 83 09
ケーブル・ハーネス
基本範囲 		001 L
300 A 209 540 84 09
ケーブル・ハーネス
基本範囲 		001 R
300 A 209 540 84 09
ケーブル・ハーネス
基本範囲
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
19981215日本仕様
 		001
310 A 030 545 28 28
プラグ
コネクタ (キーレス・ゴー・ バンパ・アンテナ)
2-PIN MQS;X1/35 		001
350 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
768 A 033 545 67 28
プラグ
コネクタ (リヤ・バンパ・ バンパ・アンテナ)
2-PIN MQS;X1/35
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220+889
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19970804パークトロニック・システム (PTS)
[889]19981215キーレス・ゴー
 		001
899 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
