一覧

CLK カブリオレ
209.456 => CLK 350
M: 272960
GM: 711654, 716664
GA: 722906

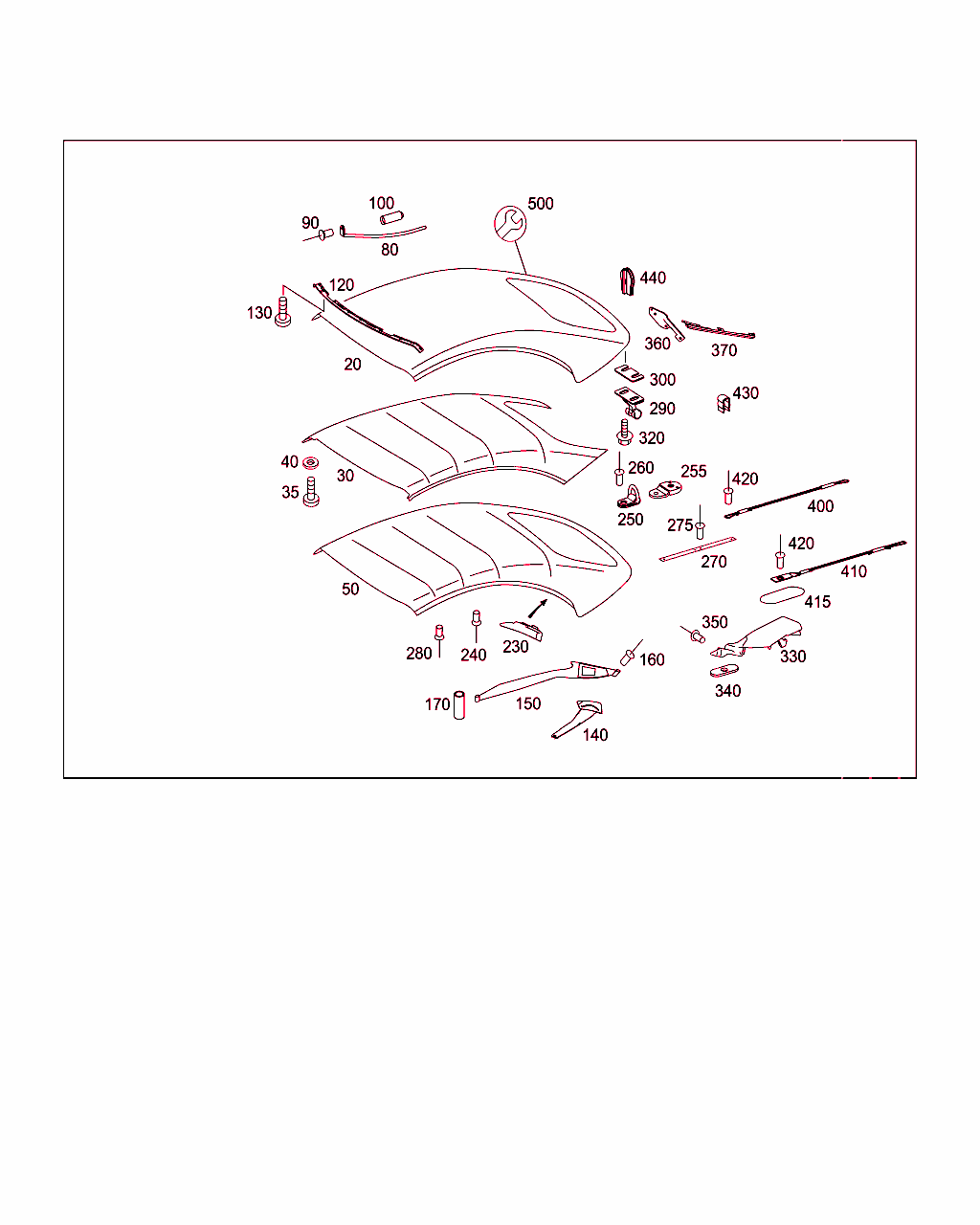

Schema

B77030000021.100726

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
20 A 209 770 01 82
カバー

[014]まで ｼｬｼ: T 092606 => まで 日付: 07/03/2008
[015]まで ｼｬｼ: F 242879 => まで 日付: 02/09/2007

ﾌｯﾄﾉｰﾄ解説
[016]
注意! 最新のサービス文献を確認してください　　　　　　　　　　　　　　　　　　　　　　　　　　　　

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]5D91インク・ブルー744
7H03ダーク・アルパカ・グレー749
9C19ブラック740
 		001
20 A 209 770 08 82
カバー

[017]から ｼｬｼ: T 092607 => から 日付: 07/03/2008
[018]から ｼｬｼ: F 242880 => から 日付: 02/09/2007

ﾌｯﾄﾉｰﾄ解説
[016]
注意! 最新のサービス文献を確認してください　　　　　　　　　　　　　　　　　　　　　　　　　　　　

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]5D91インク・ブルー744
7H03ダーク・アルパカ・グレー749
9C19ブラック740
 		001
30 A 209 770 00 97
サポート
アウタ・クロスとインナ・クロスの間 		001
35 N 000000 001517
6角丸頭ボルト
シートベルト・ガイド
M5X10 		002
40 N 000000 003337
ウインドウ
シートベルト・ガイド 		002
50 A 209 770 00 80
ルーフ・トリム
インナ・ルーフ材

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]7H30アルパカ・グレー822A/827A/828A/831A/832A/838A/858A/848A
7H30アルパカ・グレー411A+955/811A+955/418A+955/818A+955
7H30アルパカ・グレー411A-Y83-Y84-Y85-Y90/418A-Y83-Y84-Y85-Y90/801A-Y83-Y84-Y85-Y90/808A-Y83-Y84-Y85-Y90
7H30アルパカ・グレー431A/731A/251A-806/252A-806/257A-806012019
7H30アルパカ・グレーY85
8K71小石835A
8K71小石815A+955
8K71小石805A-Y83-Y84-Y85-Y90
8K71小石Y84
9B85ブラック711A+954/811A+954/815A+954/818A+954/814A+954/817A+954/824A+954
9B85ブラック251A-Y83-Y84-Y85-Y90/252A-Y83-Y84-Y85-Y90/257A-Y83-Y84-Y85-Y90007008
9B85ブラックY90/Y83
9B85ブラック711A-Y83-Y84-Y85-Y90/811A-Y83-Y84-Y85-Y90/815A-Y83-Y84-Y85-Y90/818A-Y83-Y84-Y85-Y90/814A-Y83-Y84-Y85-Y90/817A-Y83-Y84-Y85-Y90/824A-Y83-Y84-Y85-Y90/841A-Y83-Y84-Y85-Y90/844A-Y83-Y84-Y85-Y90
 		001
80 A 209 771 01 33
ブラケット
左 		001
80 A 209 771 02 33
ブラケット
右 		001
90 A 004 990 36 97
リベット
ブラケット固定用ツール
19.5X9.5 		002
100 A 209 778 03 33
カバー
カバーへ 		002
120 A 209 779 00 28
レール
アウタ・クロス / ルーフ・フラップ

[015]まで ｼｬｼ: F 242879 => まで 日付: 02/09/2007
[020]まで ｼｬｼ: T 110999 => まで 日付: 28/02/2012
 		001
120 A 209 778 22 29
レール
アウタ・クロス / ルーフ・フラップ

[018]から ｼｬｼ: F 242880 => から 日付: 02/09/2007
 		001
130 N 000000 001517
6角丸頭ボルト
レール固定用ツール
M5X10

これに変更 N 000000 001883 		011
130 N 000000 001883
6角丸頭ボルト
レール固定用ツール
M5X10 		008
140 A 209 778 08 46
ガイド・レール
左シートベルト・ガイド 		001
140 A 209 778 09 46
ガイド・レール
右シートベルト・ガイド 		001
150 A 209 770 01 65
ソフト・トップ・テンショナ
左 		001
150 A 209 770 02 65
ソフト・トップ・テンショナ
右 		001
160 A 004 990 35 97
ブラインド・リベット
/ サスペンダ・ボウ
13X9.5 		008
170 A 209 778 07 14
ホルダー
ホールディング・ブラケットに 		002
230 A 209 774 03 30
ベアリング
テンション・ワイヤ / 左ピラー 		001
230 A 209 774 04 30
ベアリング
テンション・ワイヤ / 右ピラー 		001
240 A 004 990 34 97
リベット
フレームに取り付けるマウント
13X6.5 		004
250 A 209 778 00 49
プル・ロッド
ドレス・ストライプ

[021]まで ｼｬｼ: T 096544 => まで 日付: 24/01/2008
[022]まで ｼｬｼ: F 249486 => まで 日付: 14/01/2008
 		002
250 A 209 778 01 49
プル・ロッド
ドレス・ストライプ

[023]から ｼｬｼ: T 096545 => から 日付: 24/01/2008
[024]から ｼｬｼ: F 249487 => から 日付: 14/01/2008

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		002
255 A 209 778 01 49
プル・ロッド

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		002
270 A 209 778 13 89
ドレス・ストライプ 002
275 A 004 990 35 97
ブラインド・リベット
ドレス・ストライプをアーム上部に
13X9.5 		002
280 A 004 990 36 97
リベット
リヤ・サスペンダ・ボウ
19.5X9.5 		002
280 A 004 990 36 97
リベット
ドレス・ストライプ 		002
280 A 004 990 36 97
リベット
ドレス・ストライプ
19.5X9.5 		004
290 A 209 770 00 28
ピン
ブラケットに 		002
300 A 209 776 01 97
サポート
ブラケットに 		006
320 N 000000 002202
6角丸頭ボルト
ジャーナル / ブラケット
M6X16

[027]から ｼｬｼ: T 008457 => から 日付: 27/06/2003
[028]から ｼｬｼ: F 110960 => から 日付: 11/01/2004
 		004
330 A 209 778 01 46
ガイド
左 		001
330 A 209 778 02 46
ガイド
右 		001
340 A 140 990 12 40
ウインドウ
/ サスペンダ・ボウ 		002
350 A 004 990 35 97
ブラインド・リベット
ケーブル固定用ツール
13X9.5 		002
350 A 004 990 35 97
ブラインド・リベット
13X9.5 		002
360 A 209 778 11 14
ホルダー
左リヤ上部 		001
360 A 209 778 12 14
ホルダー
右リヤ上部 		001
370 A 209 777 01 41
ガイド
左 		001
370 A 209 777 02 41
ガイド
右 		001
400 A 209 770 09 66
ケーブル
メイン・ガイド 		002
410 A 209 770 08 66
ケーブル
リヤ・サスペンダ・ボウ

これに変更 A 209 770 17 66

ﾌｯﾄﾉｰﾄ解説
[029]
次の車台番号以前の車両には古い部品番号のものを使用すること

[030]まで ｼｬｼ: T 100876 => まで 日付: 01/07/2008
[031]まで ｼｬｼ: F 263999 => まで 日付: 31/07/2008
 		002
410 A 209 770 17 66
テンション・ワイヤ
リヤ・サスペンダ・ボウ 		002
415 A 140 990 12 40
ウインドウ
ワッシャ 		004
420 A 004 990 35 97
ブラインド・リベット
ケーブル・ブラケットをリヤ・サスペンダ・ボウに取り付ける
13X9.5 		002
430 A 208 779 00 70
クリップ
カバー 		004
430 A 208 779 00 70
クリップ
パネル / ウインドウ 		003
440 A 208 776 00 64
ソフト・トップ・キャッチ
クリップ 		010
500 A 209 778 07 96
ガスケット
ウォータ・ポケット

ﾌｯﾄﾉｰﾄ解説
[032]
WISで作業マニュアルを確認                                                 WIS-NET#SM77.31-P-0001A#
 		001
