一覧

CLK カブリオレ
209.456 => CLK 350
M: 272960
GM: 711654, 716664
GA: 722906

Schema

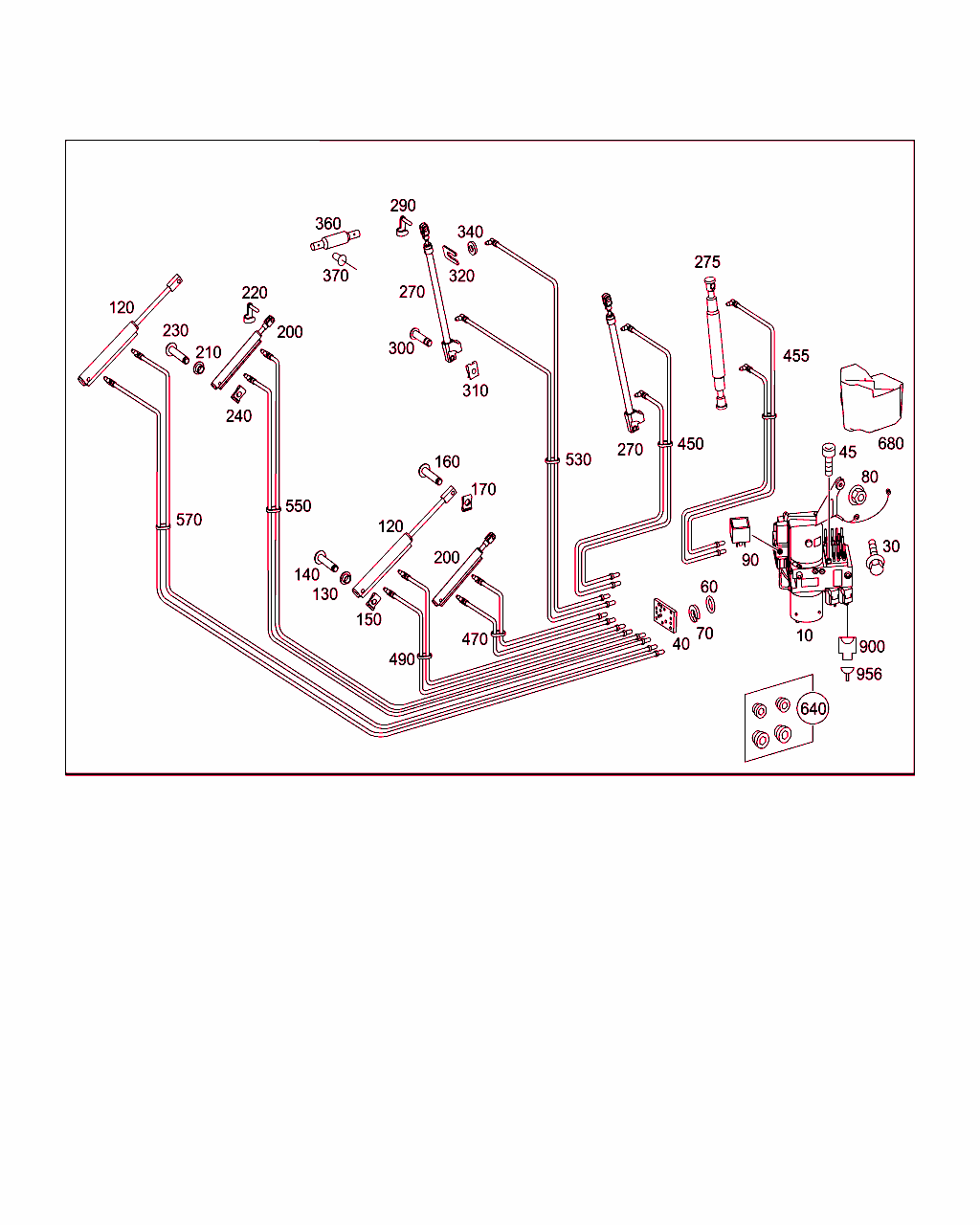

B77037000003.100729

[image]

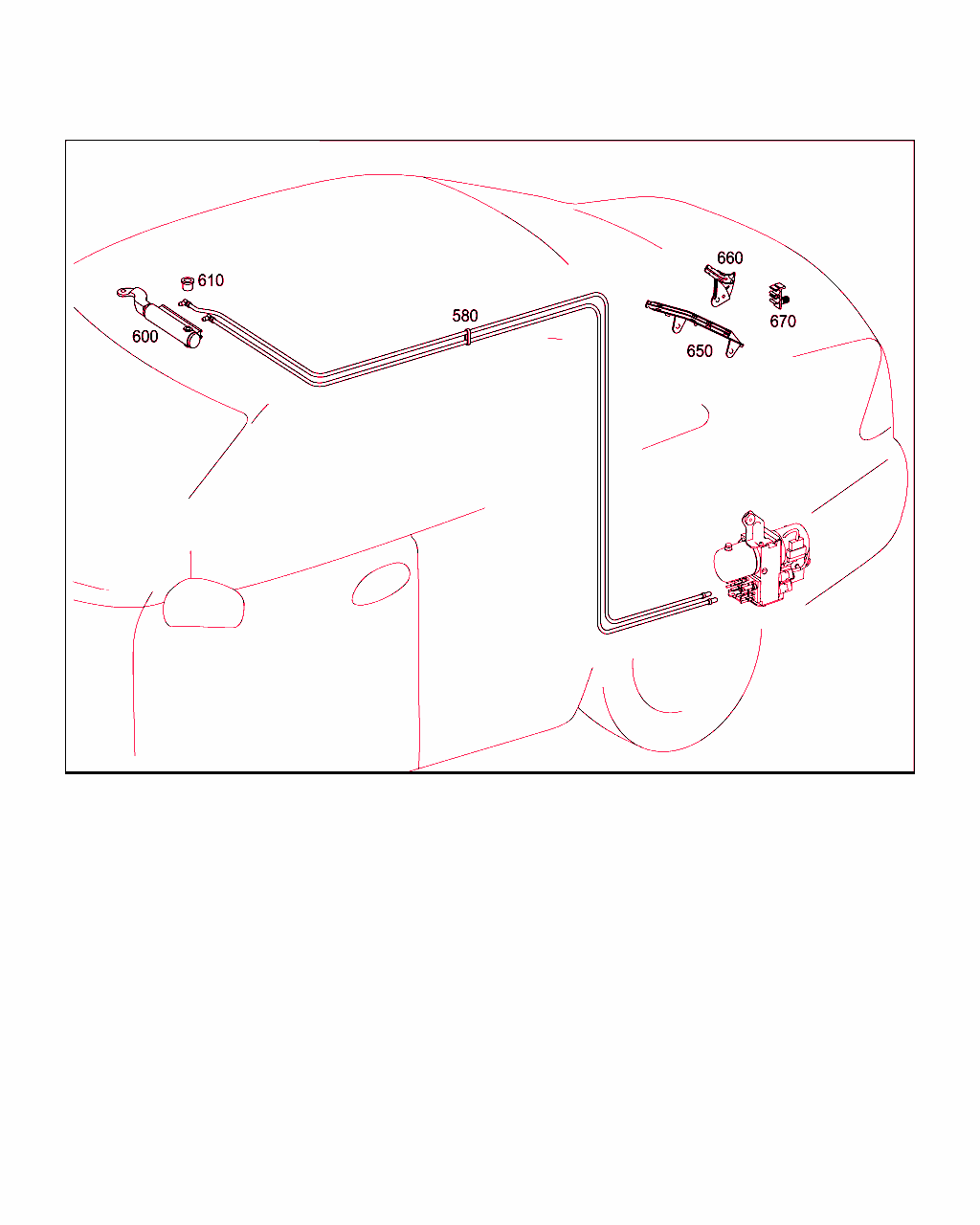

B77037000004.100726

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 209 800 01 48
ポンプ
ソフト・トップ・ドライブ

これに変更 A 209 800 05 48

ﾌｯﾄﾉｰﾄ解説
[016]
注意! 最新のサービス文献を確認してください　　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
10 A 209 800 05 48
ニューマチック・ポンプ
ソフト・トップ・ドライブ

ﾌｯﾄﾉｰﾄ解説
[016]
注意! 最新のサービス文献を確認してください　　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
10 A 209 800 02 48
ハイドロリックポンプ
ソフト・トップ・ドライブ

これに変更 A 209 800 06 48

ﾌｯﾄﾉｰﾄ解説
[016]
注意! 最新のサービス文献を確認してください　　　　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 881
ｺｰﾄﾞ日付指定名称
[881]20011018トランク・リッド・クロージング・アシスト
 		001
10 A 209 800 06 48
ハイドロリックポンプ
ソフト・トップ・ドライブ

ﾌｯﾄﾉｰﾄ解説
[016]
注意! 最新のサービス文献を確認してください　　　　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 881
ｺｰﾄﾞ日付指定名称
[881]20011018トランク・リッド・クロージング・アシスト
 		001
30 A 000 990 05 00
6角ボルト
ポンプ固定用ツール

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
40 A 209 805 01 11
プレート
ハイドロリック・ライン固定用ツール 		001
45 N 914125 006603
ボルト
ハイドロリック・ライン固定用ツール 		001
----- A 209 800 03 48
固定用ツール・キット
ハイドロリック・ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 881
ｺｰﾄﾞ日付指定名称
[881]20011018トランク・リッド・クロージング・アシスト
 		001
60 A 208 805 00 99
シールリング
ハイドロリック・ライン / ポンプ 		015
70 A 208 805 00 84
ヒューズ
ハイドロリック・ライン / ポンプ 		015
80 N 910104 006000
ワッシャ付きナット
ドライブ固定用ツール
M6

これに変更 N 000000 004471 		001
80 N 000000 004471
ワッシャ付きナット
ドライブ固定用ツール

これに変更 N 910104 006001 		001
80 N 910104 006001
ワッシャ付きナット
ドライブ固定用ツール
M6 		001
90 A 002 542 14 19
リレー
ハイドロリック・ポンプ 		001
120 A 209 800 07 72
シリンダ
左マスタ・シリンダ

ﾌｯﾄﾉｰﾄ解説
[038]
追加注文.: 1 X A 209 805 00 99 および A 209 805 01                    84
 		001
120 A 209 800 08 72
シリンダ
右マスタ・シリンダ

ﾌｯﾄﾉｰﾄ解説
[038]
追加注文.: 1 X A 209 805 00 99 および A 209 805 01                    84
 		001
130 A 209 992 00 03
スリーブ
マスタ・シリンダ 		001
140 A 209 991 13 05
ピン
ベアリングに 		002
150 N 912002 008003
ヒューズ
ベアリングに
8 MM 		002
160 A 209 991 10 05
ピン
マスタ・シリンダ 		002
170 N 912002 008003
ヒューズ
マスタ・シリンダ
8 MM 		002
200 A 209 800 09 72
シリンダ
左右テンション・ブラケット・シリンダ

ﾌｯﾄﾉｰﾄ解説
[038]
追加注文.: 1 X A 209 805 00 99 および A 209 805 01                    84
 		002
210 A 209 992 01 03
スリーブ
テンション・ブラケット・シリンダ 		001
220 A 209 991 00 12
ピン
テンション・ブラケット・シリンダ 		001
230 A 209 991 10 05
ピン
リシンダ・ブラケット 		002
240 N 912002 008003
ヒューズ
リシンダ・ブラケット
8 MM 		002
270 A 209 800 12 72
シリンダ
左右ソフト・トップ・コンパートメント・カバー

ﾌｯﾄﾉｰﾄ解説
[039]
シャシナンバT009490以前の車両の場合は、必ず部品番号A 209 820 18 10を同時に注文します。
 		002
275 A 209 800 14 72
シリンダ
トランク・リッド・クロージング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 881
ｺｰﾄﾞ日付指定名称
[881]20011018トランク・リッド・クロージング・アシスト
 		001
290 A 209 991 01 12
ピン
ソフト・トップ・コンパートメント・カバー 		001
300 A 209 991 14 05
ピン
ソフト・トップ・コンパートメント・カバー 		002
310 N 912002 008003
ヒューズ
ソフト・トップ・コンパートメント・カバー
8 MM 		002
320 A 208 805 01 84
ヒューズ
ケーブル / シリンダ 		010
340 A 209 805 00 99
リング
シール・リング 		011
360 A 209 778 24 89
ドレス・ストライプ
ソフト・トップ・ドライブ 		001
370 A 004 990 35 97
ブラインド・リベット
ドレス・ストライプ
13X9.5 		001
450 A 209 800 05 81
ライン
左ソフト・トップ・コンパートメント・カバー
NO.: 31+32

ﾌｯﾄﾉｰﾄ解説
[040]
追加注文.: 1 X A 208 805 00 99
 		001
455 A 209 800 08 81
ライン
ハイドロリック・ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 881
ｺｰﾄﾞ日付指定名称
[881]20011018トランク・リッド・クロージング・アシスト
 		001
470 A 209 800 03 81
ライン
左テンション・ブラケット・シリンダ
NO.: 21+22

ﾌｯﾄﾉｰﾄ解説
[041]
追加として一緒に発注します : 3 X A 208 805 00 99、3 X A 209 805 0　　　　　　　　　　　　0 99; 1 X A 209 805 01 84
 		001
490 A 209 800 01 81
ライン
左マスタ・シリンダ
NO.: 11+12+15

ﾌｯﾄﾉｰﾄ解説
[041]
追加として一緒に発注します : 3 X A 208 805 00 99、3 X A 209 805 0　　　　　　　　　　　　0 99; 1 X A 209 805 01 84
 		001
530 A 209 800 06 81
ライン
右ソフト・トップ・コンパートメント・カバー
NO.: 33+34

ﾌｯﾄﾉｰﾄ解説
[040]
追加注文.: 1 X A 208 805 00 99
 		001
550 A 209 800 04 81
ライン
右テンション・ブラケット・シリンダ
NO.: 23+24

ﾌｯﾄﾉｰﾄ解説
[041]
追加として一緒に発注します : 3 X A 208 805 00 99、3 X A 209 805 0　　　　　　　　　　　　0 99; 1 X A 209 805 01 84
 		001
570 A 209 800 02 81
ライン
右マスタ・シリンダ
NO.: 13+14

ﾌｯﾄﾉｰﾄ解説
[041]
追加として一緒に発注します : 3 X A 208 805 00 99、3 X A 209 805 0　　　　　　　　　　　　0 99; 1 X A 209 805 01 84
 		001
580 A 209 800 07 81
ライン
フロント・シリンダ・ロック
NO.: 65+66

ﾌｯﾄﾉｰﾄ解説
[041]
追加として一緒に発注します : 3 X A 208 805 00 99、3 X A 209 805 0　　　　　　　　　　　　0 99; 1 X A 209 805 01 84
 		001
600 A 209 800 11 72
シリンダ
シール・キャップ

ﾌｯﾄﾉｰﾄ解説
[038]
追加注文.: 1 X A 209 805 00 99 および A 209 805 01                    84
 		001
610 A 209 992 02 03
スリーブ
フロント 		001
640 A 000 998 16 55
TS シーリング・プラグ
リペア・キット

ﾌｯﾄﾉｰﾄ解説
[042]
注意! WIS のドキュメント AR77.37-P-3503QA に注意してください　　　　　　
 		001
650 A 209 820 05 69
ケーブル・ダクト
大 		001
660 A 209 820 04 69
ケーブル・ダクト
小 		001
670 A 209 805 02 84
ヒューズ
ホース固定用部品 		001
680 A 209 682 05 01
ダンパ
ドライブ上のノイズ・カプセル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -881
ｺｰﾄﾞ日付指定名称
[881]20011018トランク・リッド・クロージング・アシスト
 		001
680 A 209 682 06 01
ダンパ
ドライブ上のノイズ・カプセル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 881
ｺｰﾄﾞ日付指定名称
[881]20011018トランク・リッド・クロージング・アシスト
 		001
900 A 220 545 37 28
ハウジング
ソフト・トップ・ハイドロリック・ユニット
14-PIN SLK2.8;A7/5 		001
956 A 013 545 14 26
コンタクト・スプリング
0.22-0.5 MM2 SLK2.8 		NB
956 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
956 A 011 545 07 26
コンタクト・ソケット
4.0 MM2 SLK2.8 		NB
