一覧

CLK カブリオレ
209.465 => CLK 320
M: 112955
GA: 722618

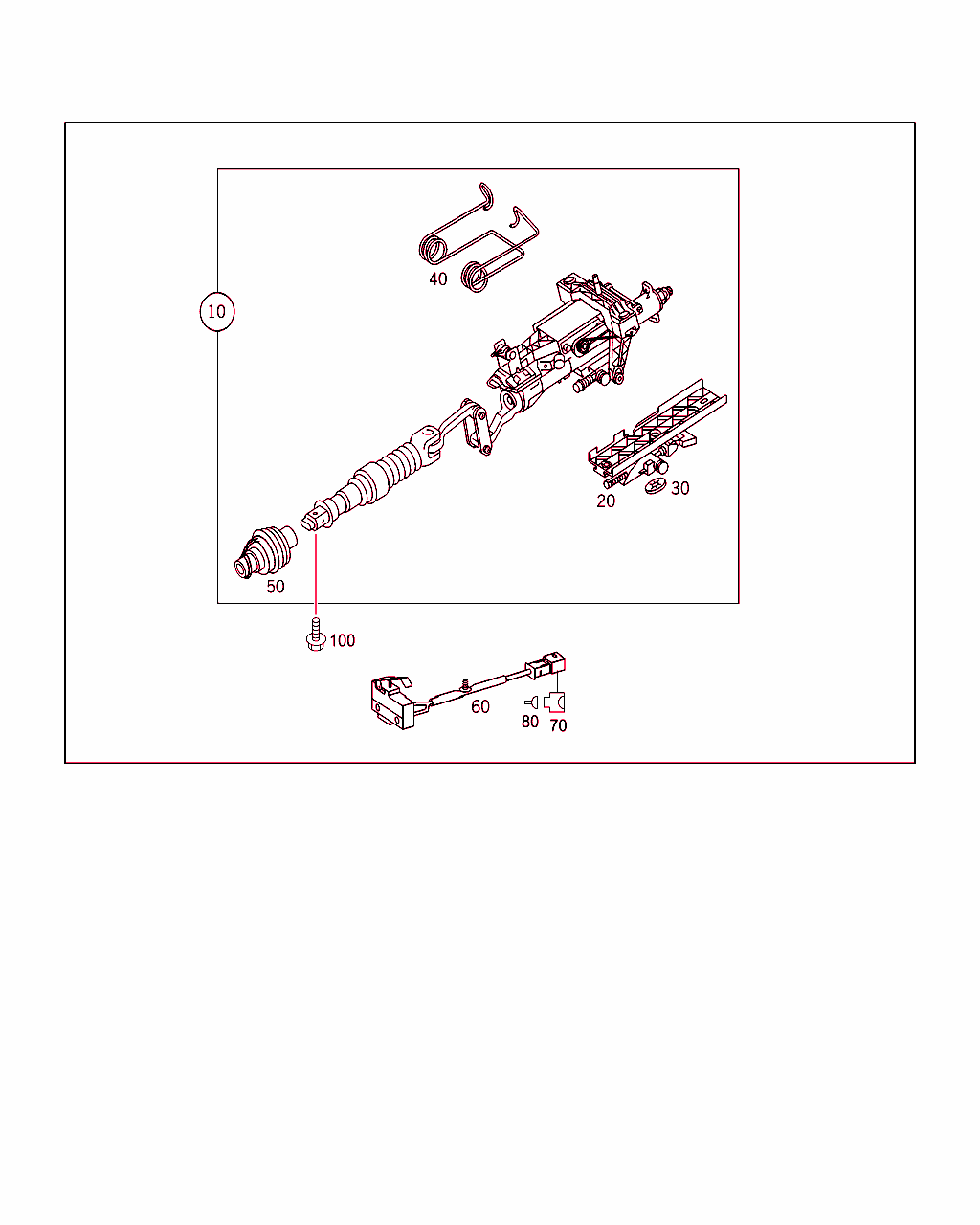

Schema

B46075000081.121205

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 209 460 15 16
コラムチューブ
機械式 		001 L
10 A 209 460 16 16
コラムチューブ
機械式 		001 R
10 A 209 460 17 16
コラムチューブ
機械式

[050]まで ｼｬｼ: T 033979 => まで 日付: 28/05/2004
[051]まで ｼｬｼ: F 123374 => まで 日付: 01/08/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001
10 A 209 460 15 16
コラムチューブ
機械式

[050]まで ｼｬｼ: T 033979 => まで 日付: 28/05/2004
[051]まで ｼｬｼ: F 123374 => まで 日付: 01/08/2004
[052]から ｼｬｼ: T 023346 => から 日付: 14/01/2004
[053]から ｼｬｼ: F 103001 => から 日付: 11/01/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+805
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
[805]19951002モデル・イヤー変更
19980821変更年 2004 年 1 月
 		001
10 A 209 460 15 16
コラムチューブ
機械式

[054]から ｼｬｼ: T 033980 => から 日付: 28/05/2004
[055]から ｼｬｼ: F 123375 => から 日付: 01/08/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001
20 A 203 462 00 25
ボール・ガイド
ステアリング･コラム･チューブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971104メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001
20 A 203 462 01 25
ボール・ガイド
ステアリング･コラム･チューブ

[050]まで ｼｬｼ: T 033979 => まで 日付: 28/05/2004
[051]まで ｼｬｼ: F 123374 => まで 日付: 01/08/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -275-805+494
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971104メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
[805]19951002モデル・イヤー変更
19980821変更年 2004 年 1 月
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001
30 A 001 994 14 45
ヒューズ
ボール・ガイド
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971104メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		003
40 A 203 462 00 11
スプリング
ステアリング･コラム･チューブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -275
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971104メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
 		001
50 A 203 462 02 96
スリーブ
ステアリング･コラム･チューブ 		001
60 A 000 540 90 05
ケーブル・ハーネス
クルーズ・コントロール・スイッチ

[050]まで ｼｬｼ: T 033979 => まで 日付: 28/05/2004
[051]まで ｼｬｼ: F 123374 => まで 日付: 01/08/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -275-805+494
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971104メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
[805]19951002モデル・イヤー変更
19980821変更年 2004 年 1 月
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001
70 A 035 545 89 28
ハウジング
クルーズ・コントロール・スイッチ
2-PIN MQS;S40

[050]まで ｼｬｼ: T 033979 => まで 日付: 28/05/2004
[051]まで ｼｬｼ: F 123374 => まで 日付: 01/08/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -275+494
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971104メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001
80 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

[050]まで ｼｬｼ: T 033979 => まで 日付: 28/05/2004
[051]まで ｼｬｼ: F 123374 => まで 日付: 01/08/2004

ﾌｯﾄﾉｰﾄ解説
[056]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -275+494
ｺｰﾄﾞ日付指定名称
[275]19960628メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
19971104メモリ・パッケージ (運転席シート、ステアリング・コラムおよびミラー)
[494]19951002カリフォルニア仕様
19981215米国仕様
 		NB
100 N 910105 008014
6角ボルト
ステアリング･コラム･チューブ
M8X35 		001
