一覧

CLK カブリオレ
209.465 => CLK 320
M: 112955
GA: 722618

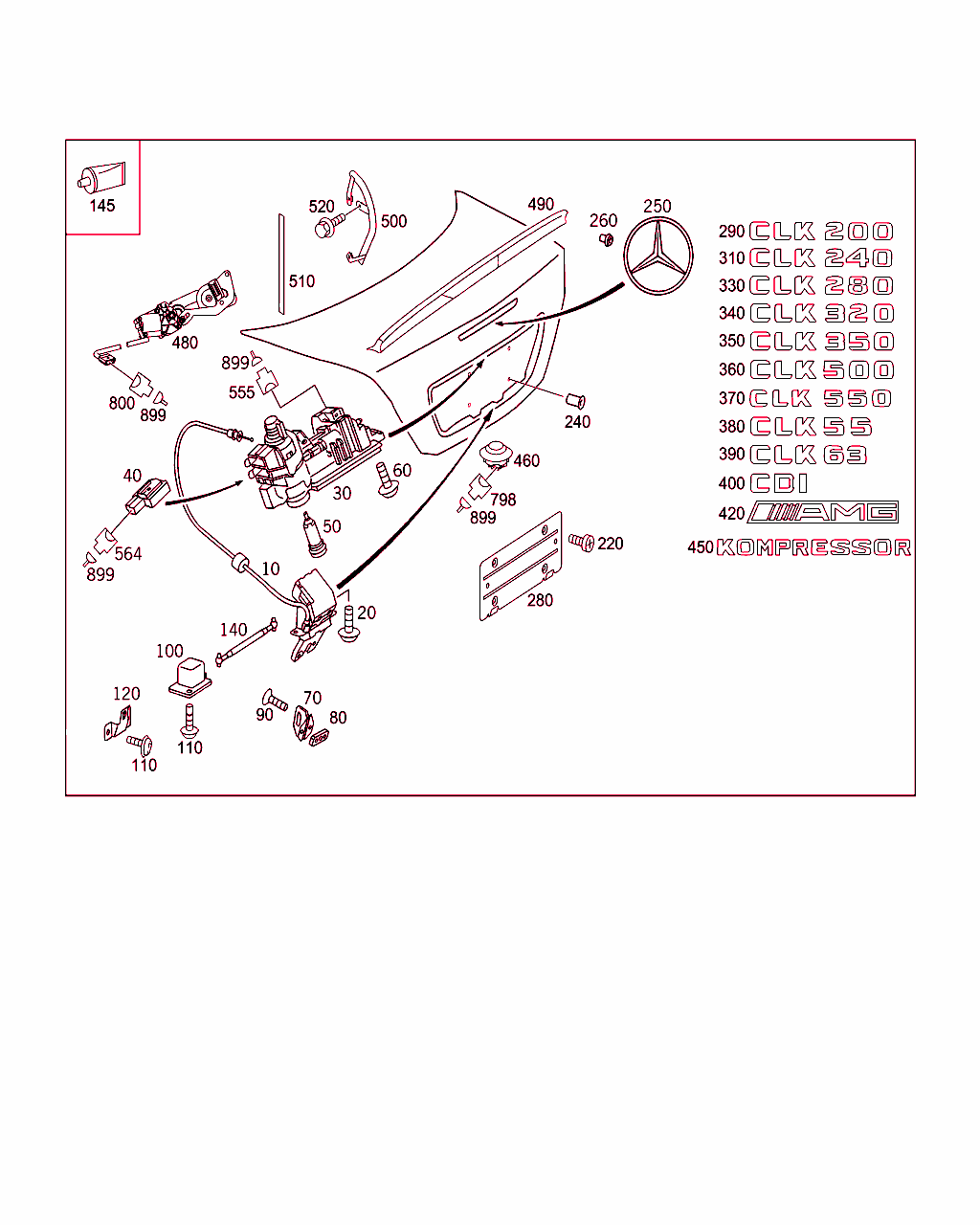

Schema

B75030000256.100315

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 171 750 00 85
ロック
トランク・ゲート 		001
10 A 171 750 01 85
ロック
トランク・リッド・サブ・ヒューズ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 884
ｺｰﾄﾞ日付指定名称
[884]19951002トランク・リッド補助ロック (HZS)
19981215トランク・リッド補助ロック (HZS)
 		001
20 A 002 984 44 29
ボルト
シール・キャップ / トランク・ゲート
M6X16 		002
30 A 203 750 00 93
グリップ
トランクリッドに

これに変更 A 203 750 04 93

[005]まで ｼｬｼ: T 013957 => まで 日付: 30/09/2003
 		001
30 A 203 750 04 93
グリップ・フラップ
トランクリッドに

これに変更 A 203 750 06 93

ﾌｯﾄﾉｰﾄ解説
[006]
次の車台番号以前の車両には古い部品番号のものを使用すること

[005]まで ｼｬｼ: T 013957 => まで 日付: 30/09/2003
 		001
30 A 203 750 06 93
グリップ 001
30 A 203 750 01 93
グリップ・フラップ
トランクリッドに

これに変更 A 203 750 05 93

[007]まで ｼｬｼ: T 015042 => まで 日付: 10/10/2003
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]19981215キーレス・ゴー
 		001
30 A 203 750 05 93
グリップ・リセス
トランクリッドに

これに変更 A 203 750 07 93

ﾌｯﾄﾉｰﾄ解説
[006]
次の車台番号以前の車両には古い部品番号のものを使用すること

[007]まで ｼｬｼ: T 015042 => まで 日付: 10/10/2003
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]19981215キーレス・ゴー
 		001
30 A 203 750 07 93
グリップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]19981215キーレス・ゴー
 		001
30 A 203 750 09 93
グリップ

[008]から ｼｬｼ: T 048983 => から 日付: 10/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
[009]から ｼｬｼ: F 132632 => から 日付: 14/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+889
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
[889]19981215キーレス・ゴー
 		001
30 A 203 750 08 93
グリップ

[008]から ｼｬｼ: T 048983 => から 日付: 10/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
[009]から ｼｬｼ: F 132632 => から 日付: 14/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/887
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
[887]19960514セーフ・ボックス、施錠可能 (F.AAV のみ)
19960605セーフ・ボックス、施錠可能
20070115トランク・リッド独立ロック
 		001
40 A 203 821 74 51
スイッチ
トランク・リッド・リモート・リリース 		001
40 A 203 821 75 51
スイッチ
90 度ポジション

[008]から ｼｬｼ: T 048983 => から 日付: 10/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
[009]から ｼｬｼ: F 132632 => から 日付: 14/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001
40 A 203 821 75 51
スイッチ
90 度ポジション

[010]から ｼｬｼ: T 091440 => から 日付: 29/06/2007
[011]から ｼｬｼ: F 226024 => から 日付: 14/02/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 887
ｺｰﾄﾞ日付指定名称
[887]19960514セーフ・ボックス、施錠可能 (F.AAV のみ)
19960605セーフ・ボックス、施錠可能
20070115トランク・リッド独立ロック
 		001
40 A 203 821 75 51
スイッチ
90 度ポジション 		001
50 A 203 750 01 91
ロック・シリンダ

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001
60 A 002 984 44 29
ボルト
グリップ固定用ツール
M6X16 		002
70 A 203 758 00 03
ストライカ 001
80 A 203 758 00 11
プレート
リヤ・センタ・ピースのロック・ストライカ 		001
90 A 140 984 30 29
ボルト
リヤ・センタ・ピースのロック・ストライカ
M6X14 		002
100 A 220 750 03 84
シール・キャップ
左トランク・ゲート補助ロックの場合

これに変更 A 220 750 11 84
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 884
ｺｰﾄﾞ日付指定名称
[884]19951002トランク・リッド補助ロック (HZS)
19981215トランク・リッド補助ロック (HZS)
 		001
100 A 220 750 11 84
シール・キャップ
左トランク・ゲート補助ロックの場合
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 884
ｺｰﾄﾞ日付指定名称
[884]19951002トランク・リッド補助ロック (HZS)
19981215トランク・リッド補助ロック (HZS)
 		001
100 A 220 750 04 84
シール・キャップ
右トランク・ゲート補助ロックの場合

これに変更 A 220 750 12 84
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 884
ｺｰﾄﾞ日付指定名称
[884]19951002トランク・リッド補助ロック (HZS)
19981215トランク・リッド補助ロック (HZS)
 		001
100 A 220 750 12 84
シール・キャップ
右トランク・ゲート補助ロックの場合
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 884
ｺｰﾄﾞ日付指定名称
[884]19951002トランク・リッド補助ロック (HZS)
19981215トランク・リッド補助ロック (HZS)
 		001
110 A 000 984 35 29
ボルト
シール・キャップ / トランク・ゲート
M6X10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 884
ｺｰﾄﾞ日付指定名称
[884]19951002トランク・リッド補助ロック (HZS)
19981215トランク・リッド補助ロック (HZS)
 		004
110 A 002 984 44 29
ボルト
リヤ・センタ・パネルに取り付けるストライカ
M6X16

これに変更 A 000 984 35 29
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 884
ｺｰﾄﾞ日付指定名称
[884]19951002トランク・リッド補助ロック (HZS)
19981215トランク・リッド補助ロック (HZS)
 		004
110 A 000 984 35 29
ボルト
リヤ・センタ・パネルに取り付けるストライカ
M6X10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 884
ｺｰﾄﾞ日付指定名称
[884]19951002トランク・リッド補助ロック (HZS)
19981215トランク・リッド補助ロック (HZS)
 		004
120 A 203 750 05 32
ストライカ
キャッチ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 884
ｺｰﾄﾞ日付指定名称
[884]19951002トランク・リッド補助ロック (HZS)
19981215トランク・リッド補助ロック (HZS)
 		002
140 A 203 758 00 23
シフト・ロッド
トランク・ゲート補助ロック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 884
ｺｰﾄﾞ日付指定名称
[884]19951002トランク・リッド補助ロック (HZS)
19981215トランク・リッド補助ロック (HZS)
 		002
145 A 005 989 59 71
プライマ
トランク・ゲート補助ロック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 884
ｺｰﾄﾞ日付指定名称
[884]19951002トランク・リッド補助ロック (HZS)
19981215トランク・リッド補助ロック (HZS)
 		NB
220 A 001 990 42 36
ラウンド・ヘッド・ボルト
プレート固定用ツール
5X12

[012]まで ｼｬｼ: T 031229 => まで 日付: 14/04/2004
[013]まで ｼｬｼ: F 151428 => まで 日付: 30/11/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498/263
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
19981215日本仕様
[263]20021120ライセンス・プレート固定、アジア仕様
20021204ライセンス・プレート固定、アジア / メキシコ仕様
 		004
220 N 007985 005504
ボルト
プレート固定用ツール
M5X12

[014]から ｼｬｼ: T 031230 => から 日付: 14/04/2004
[015]から ｼｬｼ: F 151429 => から 日付: 30/11/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498/263
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
19981215日本仕様
[263]20021120ライセンス・プレート固定、アジア仕様
20021204ライセンス・プレート固定、アジア / メキシコ仕様
 		004
240 A 201 990 05 58
リベット・イン・ナット
ライセンス・プレート / トランク・ゲート

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		004
250 A 209 758 00 58
スター・エンブレム
トランクリッドに 		001
260 A 168 997 13 81
グロメット
トランク・ゲートに取り付けるスター・エンブレム 		003
280 A 140 810 04 11
プレート
ライセンス・プレート / トランク・ゲート

これに変更 A 140 817 01 11
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498/263
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
19981215日本仕様
[263]20021120ライセンス・プレート固定、アジア仕様
20021204ライセンス・プレート固定、アジア / メキシコ仕様
 		001
280 A 140 817 01 11
プレート
ライセンス・プレート / トランク・ゲート

これに変更 A 140 817 02 11
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498/263
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
19981215日本仕様
[263]20021120ライセンス・プレート固定、アジア仕様
20021204ライセンス・プレート固定、アジア / メキシコ仕様
 		001
280 A 140 817 02 11
マウンティング・プレート
ライセンス・プレート / トランク・ゲート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498/263
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
19981215日本仕様
[263]20021120ライセンス・プレート固定、アジア仕様
20021204ライセンス・プレート固定、アジア / メキシコ仕様
 		001
340 A 208 817 03 15
TS モデル名称エンブレム
接着剤付きトランクリッドに
CLK 320

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -260
ｺｰﾄﾞ日付指定名称
[260]19951002トランク・リッド上モデル・エンブレム除去
19970804トランク・リッド上モデル・エンブレム除去
 		001
460 A 002 821 49 51
スイッチ
トランク・ルーム車内操作部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001
480 A 209 750 00 84
シール・キャップ
トランク・リッド・クロージング・アシスト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 881
ｺｰﾄﾞ日付指定名称
[881]20011018トランク・リッド・クロージング・アシスト
 		001
490 A 209 790 01 88
取付けリヤ・スポイラ
トランクリッドに

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[903]3541スライト・レッド541U
3548バーンスタイン・レッド548U
3590フレイム・オパール590U
5345ジャスパー・ブルー (メタリック)345U
5357メタリック・イオライト・ブルー357U
5359タンザナイト・ブルー359U
6816アンドラダイト・グリーン (メタリック塗装)816U
7747パーライト・グレー747U
7755テナライト・グレー755U
9040ブラック040U
9112クローム・ブラック112U
9189エメラルド・ブラック189U
9197オブシディアン・ブラック197U
9650カルサイト・ホワイト / シアラス・ホワイト650U
9723キューバナイト・シルバー723U
9744ブリリアント・シルバー (メタリック)744U-806
9762テルリウム・シルバー762U
9775イリジウム・シルバー775U
9792パラジウム・シルバー792U
9799ダイヤモンド・ホワイト・メタリック799U
9960アラバスタ・ホワイト960U
9963インジウム・グレー (メタリック)963U
9999無色025U/029U/031U/032U/033U/034U/036U/037U/038U/039U/041U/042U/043U/046U/048U/943U
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950
ｺｰﾄﾞ日付指定名称
[950]20041102スポーツ・パッケージ AMG
 		001
500 A 209 750 00 83
サポート
盗難防止
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 536L/537L
ｺｰﾄﾞ日付指定名称
[536L]19990420英国
[537L]19951002英国
19970804英国連邦および北アイルランド
 		001
510 A 209 758 00 19
増幅
盗難防止

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 536L/537L
ｺｰﾄﾞ日付指定名称
[536L]19990420英国
[537L]19951002英国
19970804英国連邦および北アイルランド
 		001
520 N 000000 002561
シリンダ・ボルト
盗難防止
M6X10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 536L/537L
ｺｰﾄﾞ日付指定名称
[536L]19990420英国
[537L]19951002英国
19970804英国連邦および北アイルランド
 		003
555 A 037 545 65 28
プラグ
トランク・ルーム・ランプ・スイッチ
4-PIN MQS;S17/8

[016]から ｼｬｼ: F 017650 => から 日付: 12/07/2002
 		001
555 A 030 545 28 28
プラグ
外部操作トランク・リッド・スイッチ
2-PIN MQS;S88/6 		001
564 A 032 545 19 28
ハウジング
トランク・リッド・スイッチ、 90 度ポジション
2-PIN MQS;S88/6 		001
798 A 038 545 71 28
電動クラッチ
車内操作トランク・リッド・スイッチ
6-PIN MQS;S15/2 		001
800 A 001 545 51 40
クラッチ
クロージング・アシスト・スイッチ
6-PIN;S88/14 		001
800 A 000 545 94 03
カバー
TO A 001 545 51 40 		001
899 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
