一覧

CLK カブリオレ
209.465 => CLK 320
M: 112955
GA: 722618

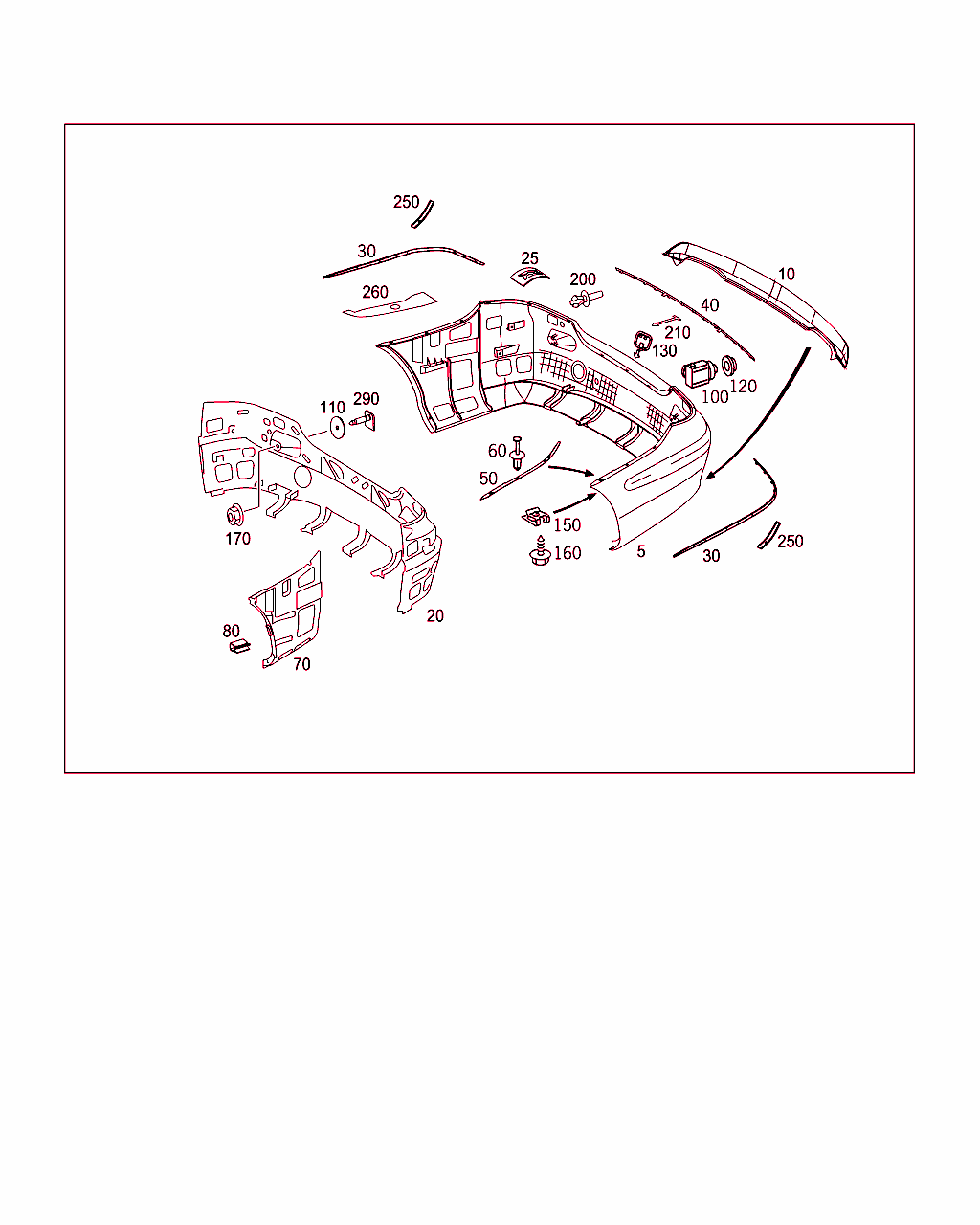

Schema

B88075000134.120302

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 209 885 08 25
カバー
リヤ・バンパ
GEPRIMERT

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -772-P98
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
5 A 209 880 00 40
カバー
リヤ・バンパ
GEPRIMERT

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -772+220
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[220]19951002パークトロニック・システム (PTS)
19970804パークトロニック・システム (PTS)
 		001
5 A 209 885 14 25
パネル
リヤ・バンパ
GEPRIMERT

ﾌｯﾄﾉｰﾄ解説
[037]
ET = B6 603 63 26、納品内容を含む A 209 885 01 65、A 209 885 05 21、A 209 885 06 21、A 209 885 00 21
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 772
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		001
5 A 209 885 16 25
パネル

ﾌｯﾄﾉｰﾄ解説
[038]
注意: B6 603 6327に変更されたので、納品内容に注意します。
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220+772
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19970804パークトロニック・システム (PTS)
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		001
5 A 209 885 16 25
パネル
プライマ塗装済み

ﾌｯﾄﾉｰﾄ解説
[038]
注意: B6 603 6327に変更されたので、納品内容に注意します。
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220+772
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19970804パークトロニック・システム (PTS)
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		001
5 A 209 885 28 25
カバー
リヤ・バンパ
GEPRIMERT

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -772-P98+494
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001
5 A 209 885 29 25
カバー
リヤ・バンパ
GEPRIMERT

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -772+220+494
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[220]19951002パークトロニック・システム (PTS)
19970804パークトロニック・システム (PTS)
[494]19951002カリフォルニア仕様
19981215米国仕様
 		001
5 A 209 885 08 25
カバー
リヤ・バンパ

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -772+550
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[550]19951002トレーラ・カップリング
19970804トレーラ・カップリング
 		001
5 A 209 880 00 40
カバー
リヤ・バンパ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -772+220+550
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[220]19951002パークトロニック・システム (PTS)
19970804パークトロニック・システム (PTS)
[550]19951002トレーラ・カップリング
19970804トレーラ・カップリング
 		001
10 A 209 885 18 25
カバー
エンド・マフラ部分
GEPRIMERT
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 772
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		001
20 A 209 885 01 65
フレーム
リヤ・インナ・パーツ

ﾌｯﾄﾉｰﾄ解説
[039]
B6 603 63 26 に含まれる
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98+772
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		001
25 A 000 990 38 56
ばね板ナット
インナ・パーツ固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98+772
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		024
30 A 209 885 05 21
レール
左カバーに

ﾌｯﾄﾉｰﾄ解説
[039]
B6 603 63 26 に含まれる
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
30 A 209 885 06 21
レール
右カバー

ﾌｯﾄﾉｰﾄ解説
[039]
B6 603 63 26 に含まれる
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
40 A 209 885 00 21
レール
カバーへ

ﾌｯﾄﾉｰﾄ解説
[039]
B6 603 63 26 に含まれる
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
50 A 209 885 01 21
レール
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
50 A 209 885 02 21
レール
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
60 A 003 990 94 97
ブラインド・リベット
レール / パネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98+772
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		010
70 A 209 885 01 63
ガイド
左リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 772
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		001
70 A 209 885 02 63
ガイド
右リヤ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 772
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		001
80 A 011 988 70 78
クリップ
リヤ・サイド・ウォールに取り付けるサイド・ガイドの固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 772
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		002
100 A 001 542 74 18
ディスタンス・センサ
パークトロニック・システム

これに変更 A 004 542 87 18

ﾌｯﾄﾉｰﾄ解説
[014]
次の車台番号以前の車両には古い部品番号のものを使用すること
[420]
必ず取付け前に塗装してください。

[040]まで ｼｬｼ: T 078604 => まで 日付: 20/09/2006
[041]まで ｼｬｼ: F 220007 => まで 日付: 30/11/2006

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[907]9999無色
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19970804パークトロニック・システム (PTS)
 		004
100 A 004 542 87 18
ディスタンス・センサ
パークトロニック・システム

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19970804パークトロニック・システム (PTS)
 		004
110 A 201 990 02 40
ガスケット
バンパに取り付けるガスケット 		002
120 A 215 542 00 51
スペーサ・リング
パークトロニック・システム

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19970804パークトロニック・システム (PTS)
 		004
130 A 209 885 01 26
カバー・フラップ
牽引フック

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[908]1693トラベルティン・ベージュ、マイカ693U
3541スライト・レッド541U
3548バーンスタイン・レッド548U
3590フレイム・オパール590U
5345ジャスパー・ブルー (メタリック)345U
5359タンザナイト・ブルー359U
5943メタリック・アイス・ブルー943U
6816アンドラダイト・グリーン (メタリック塗装)816U
9040ブラック040U
9189エメラルド・ブラック189U
9197オブシディアン・ブラック197U
9650カルサイト・ホワイト / シアラス・ホワイト650U
9723キューバナイト・シルバー723U
9744ブリリアント・シルバー (メタリック)744U
9762テルリウム・シルバー762U
9775イリジウム・シルバー775U
9960アラバスタ・ホワイト960U
9999無色025U/026U/029U/031U/032U/033U/034U/036U/037U/038U/039U/041U/042U/043U/045U/046U/048U/112U/143U/269U/279U/366U/357U/567U/572U/582U/584U/586U
9999無色747U/755U/792U/810U/814U/935U/963U
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -772-P98
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
 		001
130 A 209 885 02 26
フラップ
牽引フック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98+772
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		001
150 A 002 994 61 45
ヒューズ
固定用ツール / 左右フェンダ 		002
160 A 008 990 56 01
ボルト
固定用ツール / 左右フェンダ
6.3X22 		004
170 A 414 990 00 51
ナット
取付部 / リヤ・ディファレンシャル
M6 		004
200 A 000 990 99 92
スプレッド・リベット
上部固定用ツール / 下部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 772
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		002
210 A 220 885 00 59
バンド
牽引用フック・ロック・フラップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98+772
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		001
250 A 209 885 07 21
レール
左サポート・プレート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -P98+772
ｺｰﾄﾞ日付指定名称
[P98]20060721スペシャル・モデル「AMGブラック・シリーズ」
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		001
250 A 209 885 08 21
レール
右サポート・プレート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 772
ｺｰﾄﾞ日付指定名称
[772]19951002AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
19980306AMG スタイリング・パッケージ (フロント・スポイラ、サイド・スカート)
 		001
260 A 209 889 03 95
スペーサ
左バンパ 		001
260 A 209 889 04 95
スペーサ
右バンパ 		001
290 A 000 885 05 11
プレート
バンパ固定用ツール 		002
