一覧

クーペ-セダン
219.356 => CLS 350
M: 272964, 272985
GA: 722906

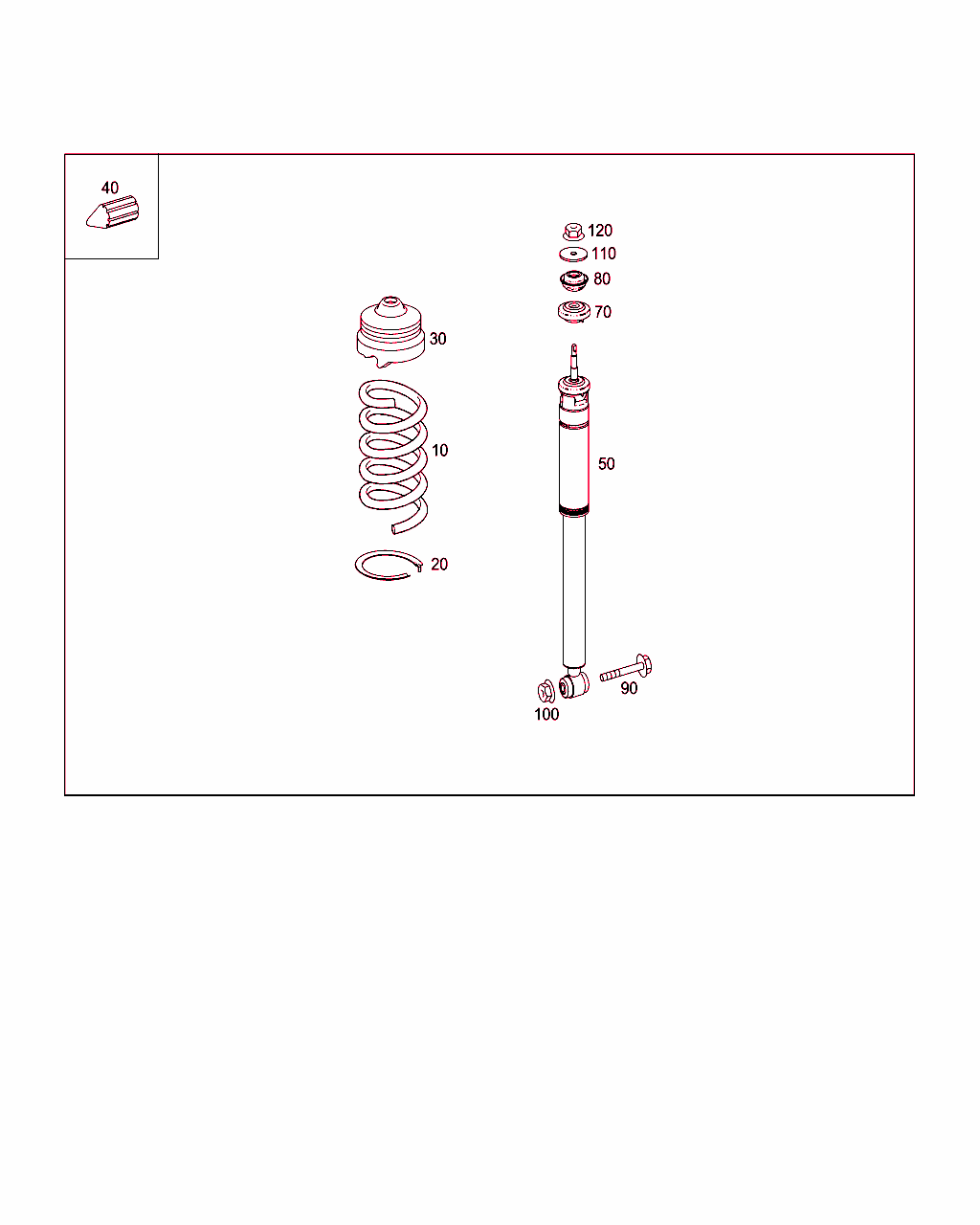

Schema

B32120000027.090721

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 324 06 04
リヤ・スプリング
カラー・コード: 1 X ブルー/ 1 X グリーン

ﾌｯﾄﾉｰﾄ解説
[006]
リヤ・スプリングを確定するために下記の表でそれぞれのバウムスタおよび
取り付けられたオプション装備のポイント数を合計します。
=============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 219.322        206                     275             メモリ                             1
 219.354        208                     282             スキー・バッグ                         1
 219.356        208                     401             コンフォート・シート                      1
 219.357        208                     404/405         マルチフォーム・シート                     1
                                      414           スライディング・ルーフ                     2
                          433             ドライブ・ダイナミック・シート                  1
                                540             リヤ・ウインドウ・      ローラ・ブラインド              1
                            669            スペア/フォールディング・タイヤ                  7
                        679            ストラクチャ・ホイール                                  5
                                        690            スペア・タイヤ                          4
                             772            AMG スタイリング・パッケージ   1
                              810            サウンド・システム         2
                                        889             キーレス・ゴー                      1
===========================================================================================================================
           表 リヤ・スプリング / ラバー・プレート
===========================================================================================================================
           合計点             リヤ・スプリング                                 プレート
         -191                         211 324 06 04            211 325 01 84
      192-199                         211 324 06 04            211 325 02 84
      200-206                         211 324 06 04            211 325 03 84
      207-213                         211 324 06 04            211 325 04 84
      214-218                         211 324 06 04            211 325 05 84
      219-226                         211 324 07 04            211 325 01 84
      227-234                         211 324 07 04            211 325 02 84
      235-243                         211 324 07 04            211 325 03 84
      244-251                         211 324 07 04            211 325 04 84
      252-260                         211 324 07 04            211 325 05 84
[007]
部品番号 A 203 324 00 84 を一緒に発注　　　　　　　　　　　　　
[008]
スプリングを交換する場合は、基本的にロワ・スプリング・シートを同時に注文します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
10 A 211 324 07 04
リヤ・スプリング
カラー・コード: 1 X ブルー/ 2 X グリーン

ﾌｯﾄﾉｰﾄ解説
[006]
リヤ・スプリングを確定するために下記の表でそれぞれのバウムスタおよび
取り付けられたオプション装備のポイント数を合計します。
=============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 219.322        206                     275             メモリ                             1
 219.354        208                     282             スキー・バッグ                         1
 219.356        208                     401             コンフォート・シート                      1
 219.357        208                     404/405         マルチフォーム・シート                     1
                                      414           スライディング・ルーフ                     2
                          433             ドライブ・ダイナミック・シート                  1
                                540             リヤ・ウインドウ・      ローラ・ブラインド              1
                            669            スペア/フォールディング・タイヤ                  7
                        679            ストラクチャ・ホイール                                  5
                                        690            スペア・タイヤ                          4
                             772            AMG スタイリング・パッケージ   1
                              810            サウンド・システム         2
                                        889             キーレス・ゴー                      1
===========================================================================================================================
           表 リヤ・スプリング / ラバー・プレート
===========================================================================================================================
           合計点             リヤ・スプリング                                 プレート
         -191                         211 324 06 04            211 325 01 84
      192-199                         211 324 06 04            211 325 02 84
      200-206                         211 324 06 04            211 325 03 84
      207-213                         211 324 06 04            211 325 04 84
      214-218                         211 324 06 04            211 325 05 84
      219-226                         211 324 07 04            211 325 01 84
      227-234                         211 324 07 04            211 325 02 84
      235-243                         211 324 07 04            211 325 03 84
      244-251                         211 324 07 04            211 325 04 84
      252-260                         211 324 07 04            211 325 05 84
[007]
部品番号 A 203 324 00 84 を一緒に発注　　　　　　　　　　　　　
[008]
スプリングを交換する場合は、基本的にロワ・スプリング・シートを同時に注文します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
20 A 203 324 00 84
スプリング・シム
下
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
30 A 211 325 01 84
シム
必要に応じて、突起数、
1 ( 5 MM )

ﾌｯﾄﾉｰﾄ解説
[006]
リヤ・スプリングを確定するために下記の表でそれぞれのバウムスタおよび
取り付けられたオプション装備のポイント数を合計します。
=============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 219.322        206                     275             メモリ                             1
 219.354        208                     282             スキー・バッグ                         1
 219.356        208                     401             コンフォート・シート                      1
 219.357        208                     404/405         マルチフォーム・シート                     1
                                      414           スライディング・ルーフ                     2
                          433             ドライブ・ダイナミック・シート                  1
                                540             リヤ・ウインドウ・      ローラ・ブラインド              1
                            669            スペア/フォールディング・タイヤ                  7
                        679            ストラクチャ・ホイール                                  5
                                        690            スペア・タイヤ                          4
                             772            AMG スタイリング・パッケージ   1
                              810            サウンド・システム         2
                                        889             キーレス・ゴー                      1
===========================================================================================================================
           表 リヤ・スプリング / ラバー・プレート
===========================================================================================================================
           合計点             リヤ・スプリング                                 プレート
         -191                         211 324 06 04            211 325 01 84
      192-199                         211 324 06 04            211 325 02 84
      200-206                         211 324 06 04            211 325 03 84
      207-213                         211 324 06 04            211 325 04 84
      214-218                         211 324 06 04            211 325 05 84
      219-226                         211 324 07 04            211 325 01 84
      227-234                         211 324 07 04            211 325 02 84
      235-243                         211 324 07 04            211 325 03 84
      244-251                         211 324 07 04            211 325 04 84
      252-260                         211 324 07 04            211 325 05 84
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
30 A 211 325 02 84
シム
必要に応じて、突起数、
2 ( 9 MM )

ﾌｯﾄﾉｰﾄ解説
[006]
リヤ・スプリングを確定するために下記の表でそれぞれのバウムスタおよび
取り付けられたオプション装備のポイント数を合計します。
=============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 219.322        206                     275             メモリ                             1
 219.354        208                     282             スキー・バッグ                         1
 219.356        208                     401             コンフォート・シート                      1
 219.357        208                     404/405         マルチフォーム・シート                     1
                                      414           スライディング・ルーフ                     2
                          433             ドライブ・ダイナミック・シート                  1
                                540             リヤ・ウインドウ・      ローラ・ブラインド              1
                            669            スペア/フォールディング・タイヤ                  7
                        679            ストラクチャ・ホイール                                  5
                                        690            スペア・タイヤ                          4
                             772            AMG スタイリング・パッケージ   1
                              810            サウンド・システム         2
                                        889             キーレス・ゴー                      1
===========================================================================================================================
           表 リヤ・スプリング / ラバー・プレート
===========================================================================================================================
           合計点             リヤ・スプリング                                 プレート
         -191                         211 324 06 04            211 325 01 84
      192-199                         211 324 06 04            211 325 02 84
      200-206                         211 324 06 04            211 325 03 84
      207-213                         211 324 06 04            211 325 04 84
      214-218                         211 324 06 04            211 325 05 84
      219-226                         211 324 07 04            211 325 01 84
      227-234                         211 324 07 04            211 325 02 84
      235-243                         211 324 07 04            211 325 03 84
      244-251                         211 324 07 04            211 325 04 84
      252-260                         211 324 07 04            211 325 05 84
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
30 A 211 325 03 84
シム
必要に応じて、突起数、
3 ( 13 MM )

ﾌｯﾄﾉｰﾄ解説
[006]
リヤ・スプリングを確定するために下記の表でそれぞれのバウムスタおよび
取り付けられたオプション装備のポイント数を合計します。
=============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 219.322        206                     275             メモリ                             1
 219.354        208                     282             スキー・バッグ                         1
 219.356        208                     401             コンフォート・シート                      1
 219.357        208                     404/405         マルチフォーム・シート                     1
                                      414           スライディング・ルーフ                     2
                          433             ドライブ・ダイナミック・シート                  1
                                540             リヤ・ウインドウ・      ローラ・ブラインド              1
                            669            スペア/フォールディング・タイヤ                  7
                        679            ストラクチャ・ホイール                                  5
                                        690            スペア・タイヤ                          4
                             772            AMG スタイリング・パッケージ   1
                              810            サウンド・システム         2
                                        889             キーレス・ゴー                      1
===========================================================================================================================
           表 リヤ・スプリング / ラバー・プレート
===========================================================================================================================
           合計点             リヤ・スプリング                                 プレート
         -191                         211 324 06 04            211 325 01 84
      192-199                         211 324 06 04            211 325 02 84
      200-206                         211 324 06 04            211 325 03 84
      207-213                         211 324 06 04            211 325 04 84
      214-218                         211 324 06 04            211 325 05 84
      219-226                         211 324 07 04            211 325 01 84
      227-234                         211 324 07 04            211 325 02 84
      235-243                         211 324 07 04            211 325 03 84
      244-251                         211 324 07 04            211 325 04 84
      252-260                         211 324 07 04            211 325 05 84
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
30 A 211 325 04 84
シム
必要に応じて、突起数、
4 ( 17 MM )

ﾌｯﾄﾉｰﾄ解説
[006]
リヤ・スプリングを確定するために下記の表でそれぞれのバウムスタおよび
取り付けられたオプション装備のポイント数を合計します。
=============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 219.322        206                     275             メモリ                             1
 219.354        208                     282             スキー・バッグ                         1
 219.356        208                     401             コンフォート・シート                      1
 219.357        208                     404/405         マルチフォーム・シート                     1
                                      414           スライディング・ルーフ                     2
                          433             ドライブ・ダイナミック・シート                  1
                                540             リヤ・ウインドウ・      ローラ・ブラインド              1
                            669            スペア/フォールディング・タイヤ                  7
                        679            ストラクチャ・ホイール                                  5
                                        690            スペア・タイヤ                          4
                             772            AMG スタイリング・パッケージ   1
                              810            サウンド・システム         2
                                        889             キーレス・ゴー                      1
===========================================================================================================================
           表 リヤ・スプリング / ラバー・プレート
===========================================================================================================================
           合計点             リヤ・スプリング                                 プレート
         -191                         211 324 06 04            211 325 01 84
      192-199                         211 324 06 04            211 325 02 84
      200-206                         211 324 06 04            211 325 03 84
      207-213                         211 324 06 04            211 325 04 84
      214-218                         211 324 06 04            211 325 05 84
      219-226                         211 324 07 04            211 325 01 84
      227-234                         211 324 07 04            211 325 02 84
      235-243                         211 324 07 04            211 325 03 84
      244-251                         211 324 07 04            211 325 04 84
      252-260                         211 324 07 04            211 325 05 84
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
30 A 211 325 05 84
シム
必要に応じて、突起数、
5 ( 21 MM )

ﾌｯﾄﾉｰﾄ解説
[006]
リヤ・スプリングを確定するために下記の表でそれぞれのバウムスタおよび
取り付けられたオプション装備のポイント数を合計します。
=============================================================================================================================

バウムスタ         ポイント数                    コード             オプション装備                      ポイント数
 219.322        206                     275             メモリ                             1
 219.354        208                     282             スキー・バッグ                         1
 219.356        208                     401             コンフォート・シート                      1
 219.357        208                     404/405         マルチフォーム・シート                     1
                                      414           スライディング・ルーフ                     2
                          433             ドライブ・ダイナミック・シート                  1
                                540             リヤ・ウインドウ・      ローラ・ブラインド              1
                            669            スペア/フォールディング・タイヤ                  7
                        679            ストラクチャ・ホイール                                  5
                                        690            スペア・タイヤ                          4
                             772            AMG スタイリング・パッケージ   1
                              810            サウンド・システム         2
                                        889             キーレス・ゴー                      1
===========================================================================================================================
           表 リヤ・スプリング / ラバー・プレート
===========================================================================================================================
           合計点             リヤ・スプリング                                 プレート
         -191                         211 324 06 04            211 325 01 84
      192-199                         211 324 06 04            211 325 02 84
      200-206                         211 324 06 04            211 325 03 84
      207-213                         211 324 06 04            211 325 04 84
      214-218                         211 324 06 04            211 325 05 84
      219-226                         211 324 07 04            211 325 01 84
      227-234                         211 324 07 04            211 325 02 84
      235-243                         211 324 07 04            211 325 03 84
      244-251                         211 324 07 04            211 325 04 84
      252-260                         211 324 07 04            211 325 05 84
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
40 A 211 325 00 74
ピン
リヤ・スプリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
50 A 219 326 02 00
ショック・アブソーバ
左および右リヤ

[009]まで ｼｬｼ: A 102154 => まで 日付: 09/12/2006

ﾌｯﾄﾉｰﾄ解説
[002]
注意: シャシナンバ A102155 以前では、ショック・アブソーバを一組で　　　　　　　　　　　　　　　　　　　　　　　　　交換する必要があります　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
50 A 219 326 05 00
ショック・アブソーバ
左および右リヤ

[010]から ｼｬｼ: A 102155 => から 日付: 09/12/2006

ﾌｯﾄﾉｰﾄ解説
[002]
注意: シャシナンバ A102155 以前では、ショック・アブソーバを一組で　　　　　　　　　　　　　　　　　　　　　　　　　交換する必要があります　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
70 A 210 326 04 68
ラバー・バッファ
ボディのショック・アブソーバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
70 A 210 326 04 68
ラバー・バッファ
ボディのショック・アブソーバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
80 A 202 326 01 68
ラバー・バッファ
ボディのショック・アブソーバ 		002
90 N 000000 000295
6角丸頭ボルト
スプリング・リンクのショック・アブソーバ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
100 N 913023 010002
ナット
スプリング・リンクのショック・アブソーバ
M10 		002
110 A 202 326 00 76
ウインドウ
ボディのショック・アブソーバ 		002
120 N 910118 010003
ヘキサゴン・ナット
ボディのショック・アブソーバ
M10 		002
