一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

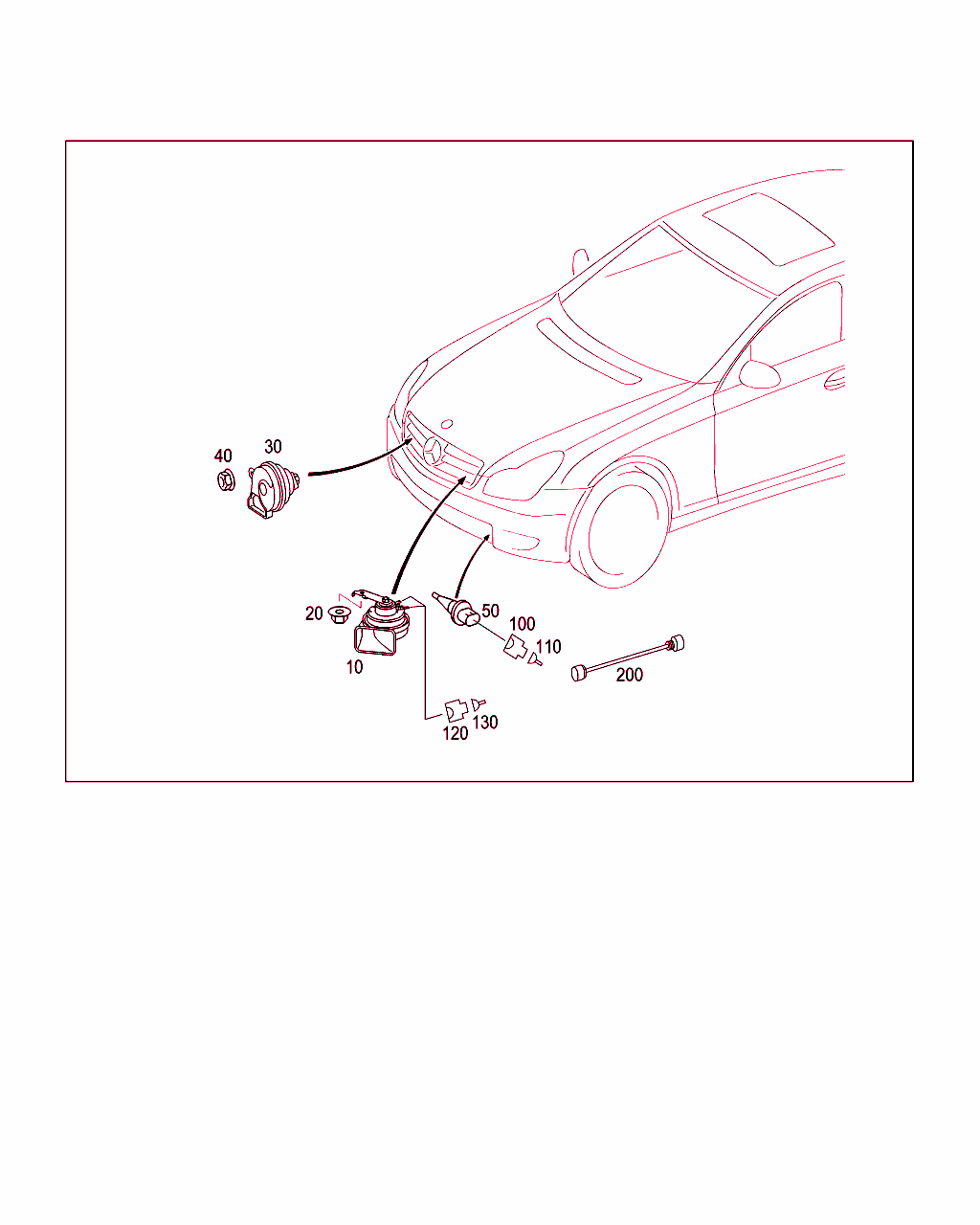

Schema

B54106000032.070320

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 005 542 38 20
ホーン
左
420HZ

これに変更 A 005 542 67 20

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
10 A 005 542 67 20
ホーン
左
420 HZ

これに変更 A 006 542 01 20 		001
10 A 006 542 01 20
ホーン
左
420 HZ 		001
10 A 005 542 38 20
ホーン
左
420HZ

これに変更 A 005 542 67 20

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
10 A 005 542 67 20
ホーン
左
420 HZ

これに変更 A 006 542 01 20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
10 A 006 542 01 20
ホーン
左
420 HZ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
20 N 910112 006001
ヘキサゴン・ナット
ホーン固定用ツール
M6 		002
30 A 203 542 01 20
ホーン
右
510HZ

[056]まで ｼｬｼ: A 139624 => まで 日付: 19/03/2008

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
30 A 005 542 66 20
ホーン
右
510 HZ

[057]から ｼｬｼ: A 139625 => から 日付: 19/03/2008
 		001
30 A 006 542 02 20
ホーン
右
510 HZ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B08
ｺｰﾄﾞ日付指定名称
[B08]20080121エレクトロニック・ホーン
 		001
40 N 910112 006001
ヘキサゴン・ナット
ホーン固定用ツール
M6 		001
50 A 000 542 84 18
温度センサ
外気温センサ

これに変更 A 007 542 13 18 		001
50 A 007 542 13 18
温度センサ
外気温センサ 		001
100 A 210 540 20 81
ハウジング
外気温センサ
2-PIN MQS;B14 		001
110 A 008 545 63 26
コンタクト・ソケット
0.5-0.75 MM2 MQS 		NB
110 A 000 545 68 80
ガスケット
0.9-1.4 MM 		NB
120 A 000 546 11 45
絶縁スリーブ
透明
FF6.3 		NB
130 A 000 546 83 40
ソケット・スリーブ
ホーン
0.5-1.0 MM2 FF6.3;H2 		NB
