一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

Schema

B54745000014.091110

[image]

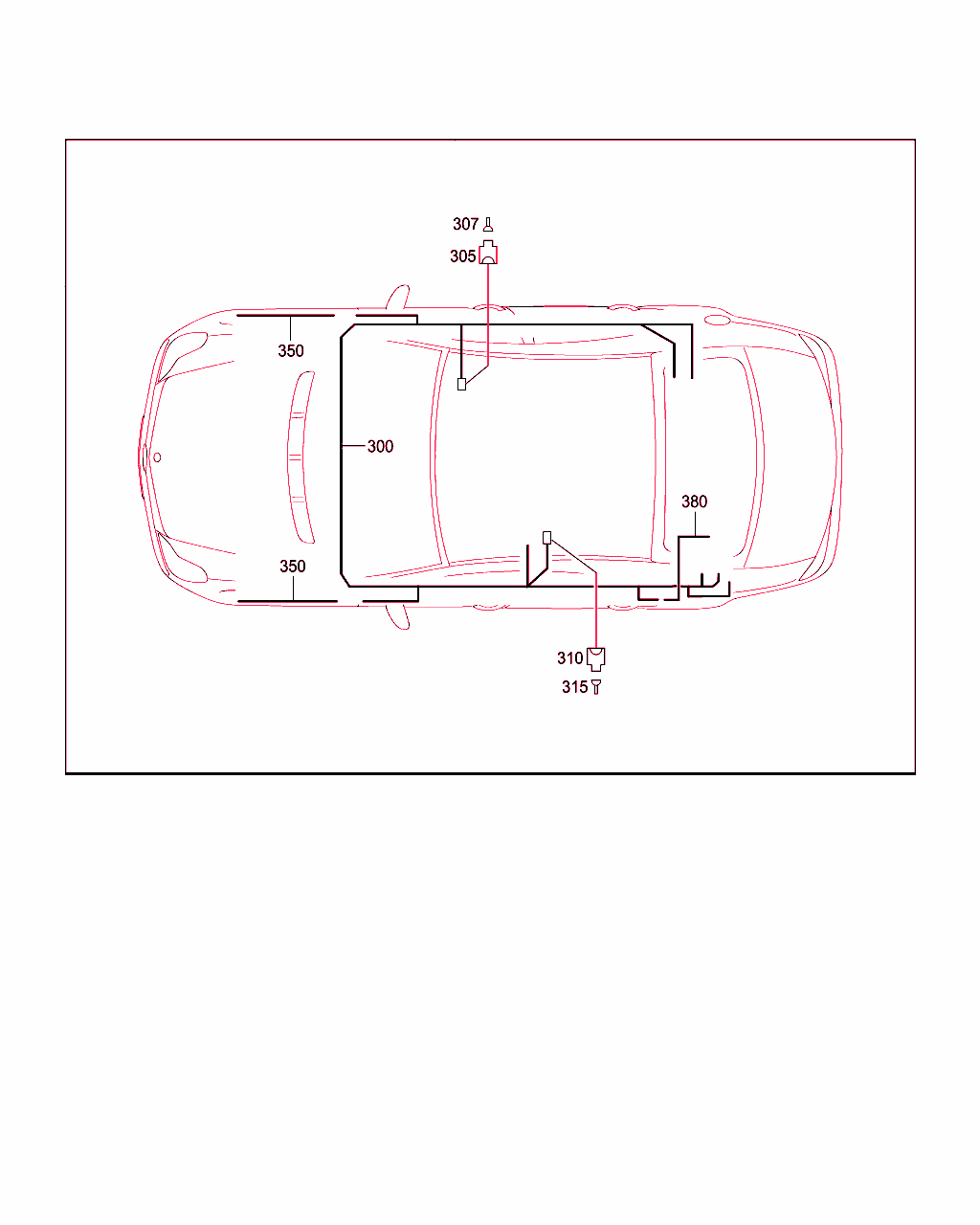

B54745000015.091110

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
60 Q 0000000001
重要情報
部品は以下を参照:
40/015 		001
150 A 001 827 51 01
アンテナ
ホイール・ハウス左右フロント
125KHZ SIEMENS

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 475
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		002
160 A 211 546 65 43
ホルダー
左フロント

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 475
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		001
160 A 211 546 66 43
ホルダー
右フロント

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 475
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		001
170 A 000 990 93 50
ナット
ブラケットに取り付けるアンテナ

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 475
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		004
180 A 003 990 02 51
ねじ込み式ナット
ホワイト・ボディに取り付けるブラケット

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 475
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		004
200 Q 0000000001
重要情報
部品は以下を参照:
40/015 		001
240 A 001 827 52 01
アンテナ
アンダ・フロア中央へ
315 MHZ SIEMENS

これに変更 A 001 827 71 01

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 470+494/470+762/470+763/475+494/475+762/475+763
ｺｰﾄﾞ日付指定名称
[470]19661201輸出用特別仕様 3
19700401ファン・クラッチ
19780601
20040831セミアクティブロールスタイビライザ (SEMI ARS)
[494]19951002カリフォルニア仕様
20010611米国仕様
[762]20010611リモコン、パニックボタン (315 MHZ)
[763]20020114リモコン、パニックボタン付き (315 MHZ)
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		001
240 A 001 827 71 01
アンテナ
アンダ・フロア中央へ

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 470+494/470+762/470+763/475+494/475+762/475+763
ｺｰﾄﾞ日付指定名称
[470]19661201輸出用特別仕様 3
19700401ファン・クラッチ
19780601
20040831セミアクティブロールスタイビライザ (SEMI ARS)
[494]19951002カリフォルニア仕様
20010611米国仕様
[762]20010611リモコン、パニックボタン (315 MHZ)
[763]20020114リモコン、パニックボタン付き (315 MHZ)
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		001
240 A 001 827 60 01
アンテナ
アンダ・フロア中央へ
433 MHZ SIEMENS

これに変更 A 001 827 72 01

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 470/475
ｺｰﾄﾞ日付指定名称
[470]19661201輸出用特別仕様 3
19700401ファン・クラッチ
19780601
20040831セミアクティブロールスタイビライザ (SEMI ARS)
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		001
240 A 001 827 72 01
アンテナ
アンダ・フロア中央へ

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 470/475
ｺｰﾄﾞ日付指定名称
[470]19661201輸出用特別仕様 3
19700401ファン・クラッチ
19780601
20040831セミアクティブロールスタイビライザ (SEMI ARS)
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		001
250 A 003 990 02 51
ねじ込み式ナット
アンダ・フロア中央へ

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 470/475
ｺｰﾄﾞ日付指定名称
[470]19661201輸出用特別仕様 3
19700401ファン・クラッチ
19780601
20040831セミアクティブロールスタイビライザ (SEMI ARS)
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		002
260 A 164 540 07 62
コントロール・ユニット
タイヤ空気圧チェック･システム

これに変更 A 164 540 37 62

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 470/475
ｺｰﾄﾞ日付指定名称
[470]19661201輸出用特別仕様 3
19700401ファン・クラッチ
19780601
20040831セミアクティブロールスタイビライザ (SEMI ARS)
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		001
260 A 164 540 37 62
コントロール・ユニット
タイヤ空気圧チェック･システム

これに変更 A 164 540 47 01

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 470/475
ｺｰﾄﾞ日付指定名称
[470]19661201輸出用特別仕様 3
19700401ファン・クラッチ
19780601
20040831セミアクティブロールスタイビライザ (SEMI ARS)
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		001
260 A 164 540 47 01
コントロールユニット
タイヤ空気圧チェック･システム
RDK

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 470/475
ｺｰﾄﾞ日付指定名称
[470]19661201輸出用特別仕様 3
19700401ファン・クラッチ
19780601
20040831セミアクティブロールスタイビライザ (SEMI ARS)
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		001
280 A 140 990 06 36
ボルト
ブラケットに取り付けるコントロール・ユニット固定用ツール
M5X14

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -810-889+470/-810-889+475
ｺｰﾄﾞ日付指定名称
[810]19951002サウンド・システム
20010611プレミアム・サウンド・システム
[889]20010611キーレス・ゴー
[470]19661201輸出用特別仕様 3
19700401ファン・クラッチ
19780601
20040831セミアクティブロールスタイビライザ (SEMI ARS)
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		002
285 A 003 990 02 51
ねじ込み式ナット
ブラケットに取り付けるコントロール・ユニット固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 810/889/470+810/470+889/475+810/475+889
ｺｰﾄﾞ日付指定名称
[810]19951002サウンド・システム
20010611プレミアム・サウンド・システム
[889]20010611キーレス・ゴー
[470]19661201輸出用特別仕様 3
19700401ファン・クラッチ
19780601
20040831セミアクティブロールスタイビライザ (SEMI ARS)
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		002
290 A 004 994 13 45
ヒューズ
ブラケットに取り付けるコントロール・ユニット固定用ツール

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -810-889+470/-810-889+475
ｺｰﾄﾞ日付指定名称
[810]19951002サウンド・システム
20010611プレミアム・サウンド・システム
[889]20010611キーレス・ゴー
[470]19661201輸出用特別仕様 3
19700401ファン・クラッチ
19780601
20040831セミアクティブロールスタイビライザ (SEMI ARS)
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		002
300 A 211 440 06 05
ケーブル・ハーネス
タイヤ空気圧チェック･システム

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -551+475
ｺｰﾄﾞ日付指定名称
[551]19951002盗難防止警報装置 (EDW)
20010611盗難防止警報システムベーシック (EDW)
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		001 L
300 A 211 440 66 05
ケーブル・ハーネス
タイヤ空気圧チェック･システム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 470
ｺｰﾄﾞ日付指定名称
[470]19661201輸出用特別仕様 3
19700401ファン・クラッチ
19780601
20040831セミアクティブロールスタイビライザ (SEMI ARS)
 		001
300 A 211 440 13 05
ケーブル・ハーネス
盗難防止警報装置およびタイヤ・エア・プレッシャ・コントロール・システム

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 475+551
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
[551]19951002盗難防止警報装置 (EDW)
20010611盗難防止警報システムベーシック (EDW)
 		001 L
300 A 211 440 14 05
ケーブル・ハーネス
盗難防止警報装置およびタイヤ・エア・プレッシャ・コントロール・システム

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 475+551
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
[551]19951002盗難防止警報装置 (EDW)
20010611盗難防止警報システムベーシック (EDW)
 		001 R
300 A 211 440 07 05
ケーブル・ハーネス
タイヤ空気圧チェック･システム

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -551+475
ｺｰﾄﾞ日付指定名称
[551]19951002盗難防止警報装置 (EDW)
20010611盗難防止警報システムベーシック (EDW)
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		001 R
300 A 211 440 17 05
ケーブル・ハーネス
EDW 、タイヤ空気圧コントロール、エアマチックDCまたはセミアクティブ・エア・サスペンション

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 475+489+551
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
[551]19951002盗難防止警報装置 (EDW)
20010611盗難防止警報システムベーシック (EDW)
 		001 L
300 A 211 440 18 05
ケーブル・ハーネス
EDW 、タイヤ空気圧コントロール、エアマチックDCまたはセミアクティブ・エア・サスペンション

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 475+489+551
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
[551]19951002盗難防止警報装置 (EDW)
20010611盗難防止警報システムベーシック (EDW)
 		001 R
300 A 211 440 10 05
ケーブル・ハーネス
タイヤ空気圧チェック･システム

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -551+475+489
ｺｰﾄﾞ日付指定名称
[551]19951002盗難防止警報装置 (EDW)
20010611盗難防止警報システムベーシック (EDW)
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001 L
300 A 211 440 11 05
ケーブル・ハーネス
タイヤ空気圧チェック･システム

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -551+475+489
ｺｰﾄﾞ日付指定名称
[551]19951002盗難防止警報装置 (EDW)
20010611盗難防止警報システムベーシック (EDW)
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001 R
305 A 210 540 49 81
ソケット
セパレーション・ポイント (右フロント・タイヤ空気圧チェック・システム)
4-PIN MQS;X1/49

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
307 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
310 A 002 540 04 81
プラグ
セパレーション・ポイント (メイン・アンテナ (RDK))
6-PIN;X1/50

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
315 A 032 545 39 28
コンタクト・ピン
0.75 MM2 MQS

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		NB
350 A 211 440 56 06
ケーブル・ハーネス
左フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 475
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		001
350 A 211 440 57 06
ケーブル・ハーネス
右フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 475
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
 		001
380 A 211 440 61 06
ケーブル・ハーネス
メイン・アンテナ・アダプタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 475/470
ｺｰﾄﾞ日付指定名称
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
20010611タイヤ・エア・プレッシャ・コントロール・システム (RDK)
[470]19661201輸出用特別仕様 3
19700401ファン・クラッチ
19780601
20040831セミアクティブロールスタイビライザ (SEMI ARS)
 		001
710 A 001 545 48 40
ハウジング
タイヤ空気圧チェック・システム・コントロール・ユニット
18-PIN MQS;N88

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
710 A 000 545 91 03
カバー
コンタクト・サポート
MQS;TO A0015454840

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
710 A 000 545 42 30
カバー
TO A0015454840

[030]から ｼｬｼ: A 006846 => から 日付: 29/10/2004 除外したﾓﾃﾞﾙｲﾔｰ: 805
 		001
720 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
720 A 013 545 44 26
コンタクト・ソケット
0.5-0.75 MM2 MQS 		NB
720 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
