一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

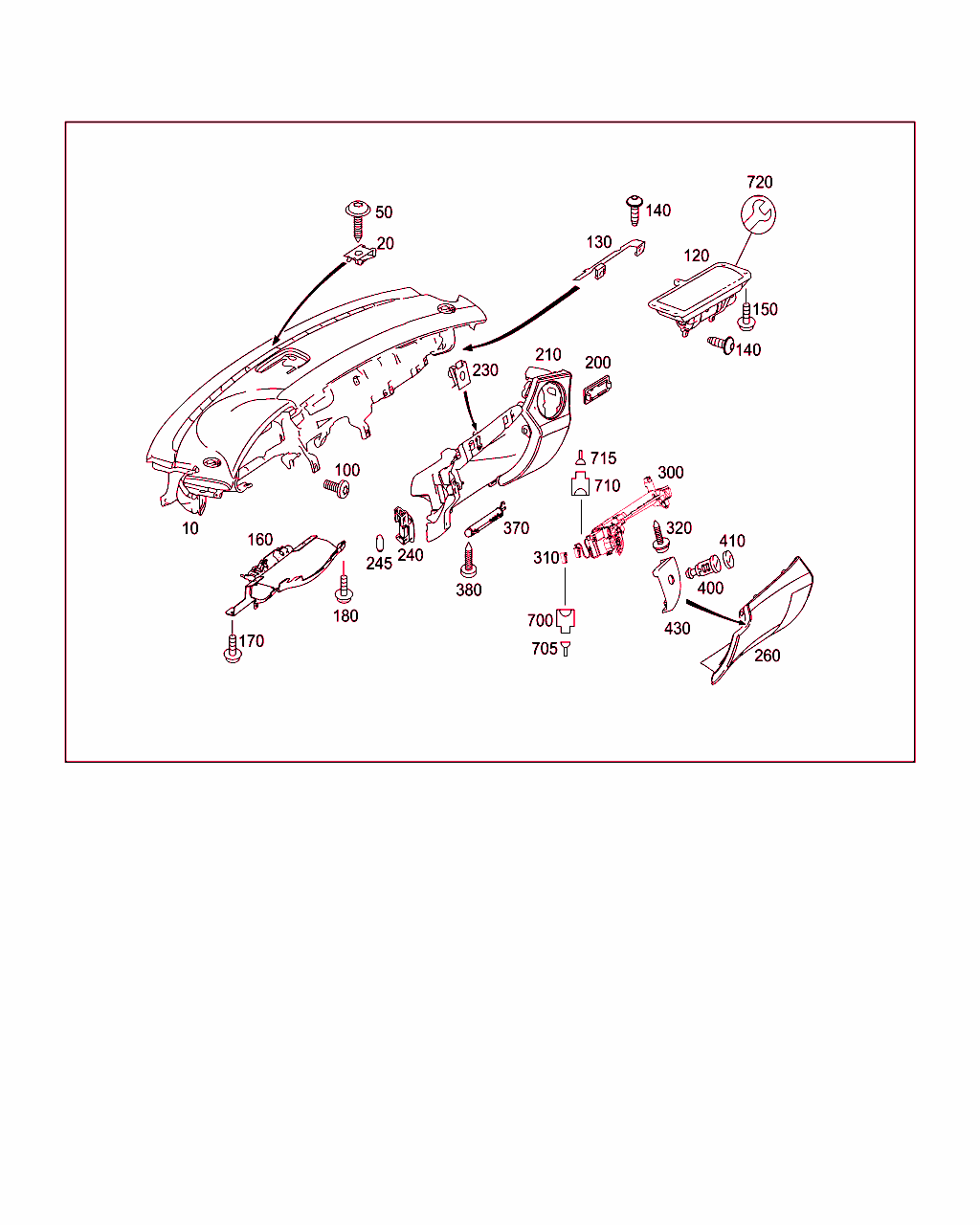

Schema

B68193000019.121108

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 219 680 00 87
インストルメント・パネル
上

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9E44ブラック281A/284A/288A
9E44ブラック001A/201A/204A/207A/208A/861A/864A/867A/868A
 		001 L
10 A 219 680 01 87
インストルメント・パネル
上

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]9E44ブラック281A/284A/288A
9E44ブラック001A/201A/204A/207A/208A/861A/864A/867A/868A
 		001 R
10 A 219 680 15 87
インストルメント・パネル
上

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9E38ブラック501A/504A/507A/508A
9E38ブラック581A/584A/588A
9E38ブラック811A/814A/817A/818A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 810A/580A
ｺｰﾄﾞ日付指定名称
[810A]20031203レザー / ナッパ / セミアリニン
[580A]19970428CONDOR レザー
20030521EXCLUSIVE レザー
 		001 L
10 A 219 680 14 87
インストルメント・パネル
上

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9E38ブラック501A/504A/507A/508A
9E38ブラック581A/584A/588A
9E38ブラック811A/814A/817A/818A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 810A/580A
ｺｰﾄﾞ日付指定名称
[810A]20031203レザー / ナッパ / セミアリニン
[580A]19970428CONDOR レザー
20030521EXCLUSIVE レザー
 		001 R
20 A 004 994 69 45
ヒューズ
インストルメント・パネルに 		007
20 A 004 994 13 45
ヒューズ
インストルメント・パネルに
2,5-6,0 MM 		018
50 N 000000 000522
鉄板ビス
インストルメント・パネルに
4.2X16 		003
100 A 002 984 29 29
ボルト
クロス・メンバに取り付けるインストルメント・パネル
M5 X 18 MM 		003
100 A 000 990 25 11
ラウンド・ヘッド・ボルト
クロス・メンバに取り付けるインストルメント・パネル
M5X18SF 		002
120 A 219 860 05 02
助手席エアバッグ
助手席エアバッグ 		001
120 A 219 860 02 02
助手席エアバッグ
助手席エアバッグ

[002]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20010611米国仕様
 		001
120 A 219 860 10 02
助手席エアバッグ
助手席エアバッグ

[004]から ｼｬｼ: A 038332 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20010611米国仕様
 		001
130 A 219 622 00 14
ホルダー
エアバッグ 		001 L
130 A 219 622 03 14
ホルダー
エアバッグ 		001 R
130 A 219 622 00 14
ホルダー
エアバッグ

[002]まで ｼｬｼ: A 080023 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20010611米国仕様
 		001 L
130 A 219 622 04 14
ホルダー
エアバッグ

[004]から ｼｬｼ: A 038332 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20010611米国仕様
 		001 L
140 A 002 984 29 29
ボルト
ブラケット/エアバッグ
M5 X 18 MM 		002
140 A 002 984 29 29
ボルト
クロス・メンバに取り付けるブラケット
M5 X 18 MM 		002
150 A 007 990 59 04
ラウンド・ヘッド・ボルト
インストルメント・パネルに取り付けるエアバッグの固定用ツール
M5X10 		005
160 A 219 860 11 02
ニーバッグ
左レッグ・ルーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 294
ｺｰﾄﾞ日付指定名称
[294]20051216ニー・エアバッグ
 		001
170 A 002 984 29 29
ボルト
ストラット/エアバッグの固定用ツール
M5 X 18 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 294
ｺｰﾄﾞ日付指定名称
[294]20051216ニー・エアバッグ
 		002 L
180 A 001 984 57 29
6角丸頭ボルト
インストルメント・パネルに取り付けるエアバッグの固定用ツール
M4X14
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 294
ｺｰﾄﾞ日付指定名称
[294]20051216ニー・エアバッグ
 		011 L
180 A 001 984 57 29
6角丸頭ボルト
インストルメント・パネルに取り付けるエアバッグの固定用ツール
M4X14
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20010611米国仕様
 		001 L
200 A 211 813 00 37
カバー
グローブ・ボックス

これに変更 A 221 680 06 98
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -518
ｺｰﾄﾞ日付指定名称
[518]19951002ラジオ MB EXQUISIT、VK なし、RDS なし
20060426ユニバーサル・コミュニケーション・インターフェース (UCI)
 		001 L
200 A 221 680 06 98
カバー
グローブ・ボックス 		001 L
200 A 211 813 00 37
カバー
グローブ・ボックス

これに変更 A 221 680 06 98 		001 R
200 A 221 680 06 98
カバー
グローブ・ボックス 		001 R
210 A 219 680 06 87
インストルメント・パネル
グローブ・ボックス

[009]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]3D24アマロ・レッド207A/867A
7H94バソールト・グレー288A
7H94バソールト・グレー208A/868A
8L22バックスキン284A
8L22バックスキン204A/864A
9E44ブラック281A
9E44ブラック001A/201A/861A
 		001 L
210 A 219 680 38 87
グローブ・ボックス

[010]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]3D24アマロ・レッド207A/867A
7H94バソールト・グレー288A
7H94バソールト・グレー208A/868A
8L22バックスキン284A
8L22バックスキン204A/864A
9E44ブラック281A
9E44ブラック001A/201A/861A
 		001 L
210 A 219 680 17 87
インストルメント・パネル
グローブ・ボックス

[009]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[903]3D02アマロ・レッド507A
3D02アマロ・レッド817A
7G44バソールト・グレー508A
7G44バソールト・グレー588A
7G44バソールト・グレー818A
8K62バックスキン504A
8K62バックスキン584A
8K62バックスキン814A
9E38ブラック501A
9E38ブラック581A
9E38ブラック811A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 810A/580A
ｺｰﾄﾞ日付指定名称
[810A]20031203レザー / ナッパ / セミアリニン
[580A]19970428CONDOR レザー
20030521EXCLUSIVE レザー
 		001 L
210 A 219 680 40 87
グローブ・ボックス

[010]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[903]3D02アマロ・レッド507A
3D02アマロ・レッド817A
7G44バソールト・グレー508A
7G44バソールト・グレー588A
7G44バソールト・グレー818A
8K62バックスキン504A
8K62バックスキン584A
8K62バックスキン814A
9E38ブラック501A
9E38ブラック581A
9E38ブラック811A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 810A/580A
ｺｰﾄﾞ日付指定名称
[810A]20031203レザー / ナッパ / セミアリニン
[580A]19970428CONDOR レザー
20030521EXCLUSIVE レザー
 		001 L
210 A 219 680 09 87
インストルメント・パネル
グローブ・ボックス

[009]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]3D24アマロ・レッド207A/867A
7H94バソールト・グレー288A
7H94バソールト・グレー208A/868A
8L22バックスキン284A
8L22バックスキン204A/864A
9E44ブラック281A
9E44ブラック001A/201A/861A
 		001 R
210 A 219 680 39 87
グローブ・ボックス

[010]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]3D24アマロ・レッド207A/867A
7H94バソールト・グレー288A
7H94バソールト・グレー208A/868A
8L22バックスキン284A
8L22バックスキン204A/864A
9E44ブラック281A
9E44ブラック001A/201A/861A
 		001 R
210 A 219 680 16 87
インストルメント・パネル
グローブ・ボックス

[009]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[903]3D02アマロ・レッド507A
3D02アマロ・レッド817A
7G44バソールト・グレー508A
7G44バソールト・グレー588A
7G44バソールト・グレー818A
8K62バックスキン504A
8K62バックスキン584A
8K62バックスキン814A
9E38ブラック501A
9E38ブラック581A
9E38ブラック811A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 810A/580A
ｺｰﾄﾞ日付指定名称
[810A]20031203レザー / ナッパ / セミアリニン
[580A]19970428CONDOR レザー
20030521EXCLUSIVE レザー
 		001 R
210 A 219 680 41 87
グローブ・ボックス

[010]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[903]3D02アマロ・レッド507A
3D02アマロ・レッド817A
7G44バソールト・グレー508A
7G44バソールト・グレー588A
7G44バソールト・グレー818A
8K62バックスキン504A
8K62バックスキン584A
8K62バックスキン814A
9E38ブラック501A
9E38ブラック581A
9E38ブラック811A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 810A/580A
ｺｰﾄﾞ日付指定名称
[810A]20031203レザー / ナッパ / セミアリニン
[580A]19970428CONDOR レザー
20030521EXCLUSIVE レザー
 		001 R
230 A 004 994 13 45
ヒューズ
下 		002 L
230 A 004 994 13 45
ヒューズ
下 		002 R
240 A 211 820 38 01
ルーム・ランプ
グローブ・ボックス・ランプ 		001
245 N 000000 002723
電球
グローブ・ボックス・ランプ
12V-5W 		001
260 A 219 680 00 98
カバー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[904]3D24アマロ・レッド207A/867A
7H94バソールト・グレー288A
7H94バソールト・グレー208A/868A
8L22バックスキン284A
8L22バックスキン204A/864A
9E44ブラック281A
9E44ブラック001A/201A/861A
 		001 L
260 A 219 680 03 98
カバー
レザー/「コンドル」レザー/ AMG 「エクスクルーシブ」レザー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[905]3D02アマロ・レッド507A
3D02アマロ・レッド817A
7G44バソールト・グレー508A
7G44バソールト・グレー588A
7G44バソールト・グレー818A
8K62バックスキン504A
8K62バックスキン584A
8K62バックスキン814A
9E38ブラック501A
9E38ブラック581A
9E38ブラック811A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 810A/580A
ｺｰﾄﾞ日付指定名称
[810A]20031203レザー / ナッパ / セミアリニン
[580A]19970428CONDOR レザー
20030521EXCLUSIVE レザー
 		001 L
260 A 219 680 01 98
カバー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[904]3D24アマロ・レッド207A/867A
7H94バソールト・グレー288A
7H94バソールト・グレー208A/868A
8L22バックスキン284A
8L22バックスキン204A/864A
9E44ブラック281A
9E44ブラック001A/201A/861A
 		001 R
260 A 219 680 02 98
カバー
レザー/「コンドル」レザー/ AMG 「エクスクルーシブ」レザー

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[905]3D02アマロ・レッド507A
3D02アマロ・レッド817A
7G44バソールト・グレー508A
7G44バソールト・グレー588A
7G44バソールト・グレー818A
8K62バックスキン504A
8K62バックスキン584A
8K62バックスキン814A
9E38ブラック501A
9E38ブラック581A
9E38ブラック811A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 810A/580A
ｺｰﾄﾞ日付指定名称
[810A]20031203レザー / ナッパ / セミアリニン
[580A]19970428CONDOR レザー
20030521EXCLUSIVE レザー
 		001 R
300 A 219 680 03 84
シール・キャップ
グローブ・ボックス 		001 L
300 A 219 680 04 84
シール・キャップ
グローブ・ボックス 		001 R
310 A 042 545 92 28
プラグ
グローブ・ボックス
4 PIN MQS;CODE A 		001 L
320 A 001 984 56 29
6角丸頭ボルト
グローブ・ボックス・キャッチ
4X12 		004 R
370 A 211 680 00 26
ダンパ 001 L
370 A 211 680 00 26
ダンパ 001 R
380 A 001 984 56 29
6角丸頭ボルト
ダンパ
4X12 		002 L
380 A 001 984 56 29
6角丸頭ボルト
ダンパ
4X12 		002 R
400 A 203 680 03 84
ロック・シリンダ
グローブ・ボックス

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001 L
400 A 203 680 03 84
ロック・シリンダ
グローブ・ボックス

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		001 R
410 A 170 689 00 30
キャップ
クロージング・シリンダへ 		001 L
410 A 170 689 00 30
キャップ
クロージング・シリンダへ 		001 R
430 A 219 689 00 30
キャップ
コントロール・ブロック用

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]3592アマロ・レッド207A/817A/867A
7251バソールト・グレー、つや消し288A/588A
7251バソールト・グレー、つや消し208A/818A/868A
8483バックスキン284A/584A
8483バックスキン204A/814A/864A
9116黒、つや消し281A/581A
9116黒、つや消し001A/201A/811A/861A
 		001 L
430 A 219 689 01 30
キャップ
コントロール・ブロック用

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[906]3592アマロ・レッド207A/817A/867A
7251バソールト・グレー、つや消し288A/588A
7251バソールト・グレー、つや消し208A/818A/868A
8483バックスキン284A/584A
8483バックスキン204A/814A/864A
9116黒、つや消し281A/581A
9116黒、つや消し001A/201A/811A/861A
 		001 R
700 A 037 545 65 28
プラグ
グローブ・ボックス
4-PIN MQS;E13/2, CODE A 		001
705 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
705 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[011]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
710 A 030 545 28 28
プラグ
右フロント小物入れ照明
2-PIN MQS;E13/12, CODE A 		001
715 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[011]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
720 A 000 540 77 05
リペア・キット
助手席エアバッグ点火剤 1
2-PIN;R12/4

これに変更 A 000 540 79 05
• +002 A 000 982 91 10
• +005 A 002 997 24 90 		001
720 A 000 540 79 05
電気ケーブル
助手席エアバッグ点火剤 1
R12/4 		001
720 A 000 540 78 05
リペア・キット
助手席エアバッグ点火剤 2
R12/5

これに変更 A 000 540 80 05
• +002 A 000 982 91 10
• +005 A 002 997 24 90 		001
720 A 000 540 80 05
電気ケーブル
助手席エアバッグ点火剤 2
R12/5 		001
