一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

Schema

B82062000077.050317

[image]

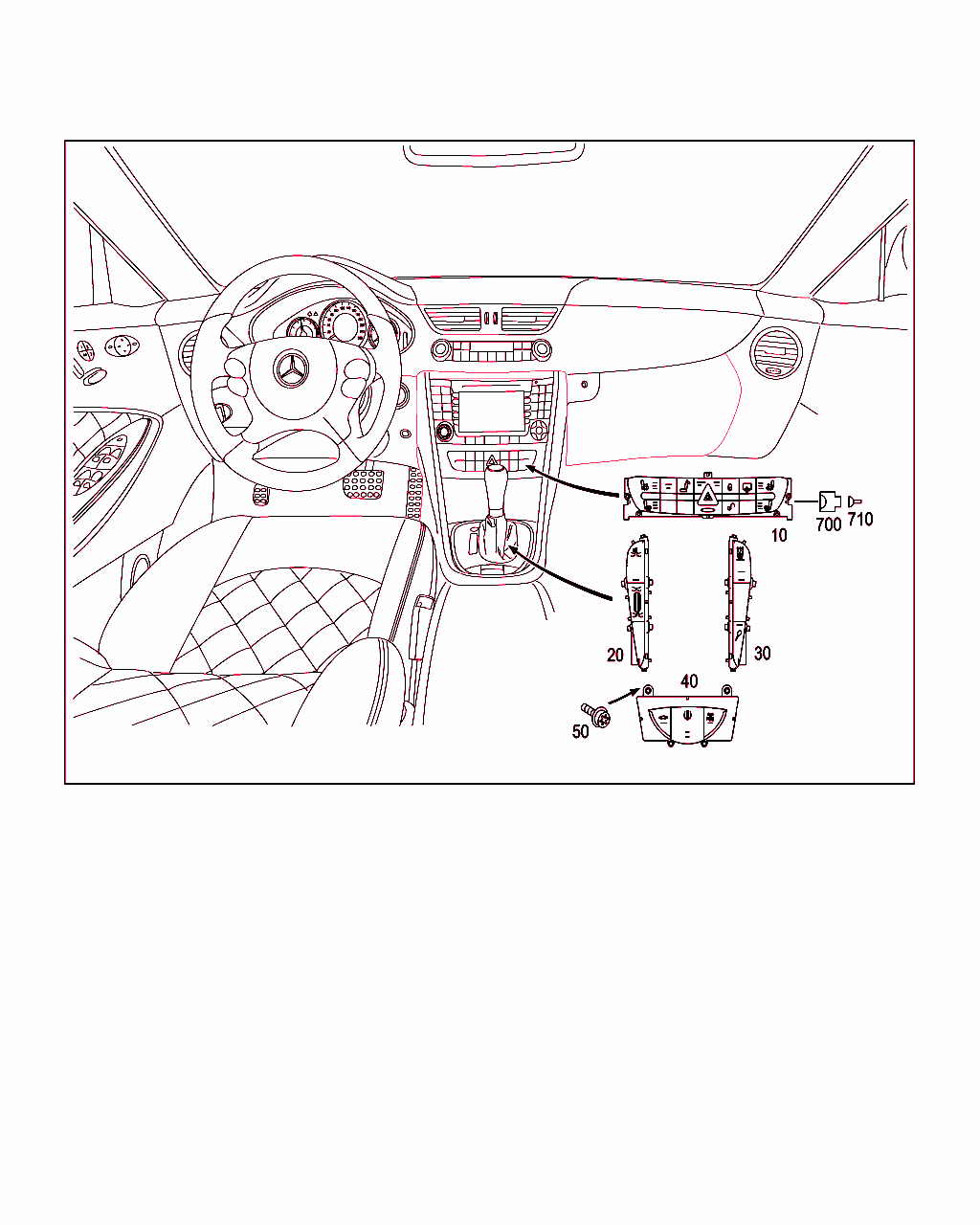

x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 821 83 58
スイッチ
アッパ・オペレーティング・フィールド

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
 		001
10 A 211 821 07 81
スイッチ・ブロック
アッパ・オペレーティング・フィールド

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
 		001
10 A 211 821 84 58
スイッチ
アッパ・オペレーティング・フィールド

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 540
ｺｰﾄﾞ日付指定名称
[540]19951002リヤ・ウインドウ用パワー・ブラインド
20010611リヤ・ウインドウ用パワー・ブラインド
 		001
10 A 211 821 08 81
スイッチ・ブロック
アッパ・オペレーティング・フィールド

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 540
ｺｰﾄﾞ日付指定名称
[540]19951002リヤ・ウインドウ用パワー・ブラインド
20010611リヤ・ウインドウ用パワー・ブラインド
 		001
10 A 211 821 85 58
スイッチ
アッパ・オペレーティング・フィールド

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 873
ｺｰﾄﾞ日付指定名称
[873]19951002左および右運転席シート・ヒータ
20010611左および右運転席シート・ヒータ
 		001
10 A 211 821 09 81
スイッチ・ブロック
アッパ・オペレーティング・フィールド

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 873
ｺｰﾄﾞ日付指定名称
[873]19951002左および右運転席シート・ヒータ
20010611左および右運転席シート・ヒータ
 		001
10 A 211 821 87 58
スイッチ
アッパ・オペレーティング・フィールド

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 540+873
ｺｰﾄﾞ日付指定名称
[540]19951002リヤ・ウインドウ用パワー・ブラインド
20010611リヤ・ウインドウ用パワー・ブラインド
[873]19951002左および右運転席シート・ヒータ
20010611左および右運転席シート・ヒータ
 		001
10 A 211 821 11 81
スイッチ・ブロック
アッパ・オペレーティング・フィールド

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 540+873
ｺｰﾄﾞ日付指定名称
[540]19951002リヤ・ウインドウ用パワー・ブラインド
20010611リヤ・ウインドウ用パワー・ブラインド
[873]19951002左および右運転席シート・ヒータ
20010611左および右運転席シート・ヒータ
 		001
10 A 211 821 86 58
スイッチ
アッパ・オペレーティング・フィールド

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 401
ｺｰﾄﾞ日付指定名称
[401]20010611フロント・シート・クライメート・コントロール
 		001
10 A 211 821 10 81
スイッチ・ブロック
アッパ・オペレーティング・フィールド

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 401
ｺｰﾄﾞ日付指定名称
[401]20010611フロント・シート・クライメート・コントロール
 		001
10 A 211 821 88 58
スイッチ
アッパ・オペレーティング・フィールド

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 401+540
ｺｰﾄﾞ日付指定名称
[401]20010611フロント・シート・クライメート・コントロール
[540]19951002リヤ・ウインドウ用パワー・ブラインド
20010611リヤ・ウインドウ用パワー・ブラインド
 		001
10 A 211 821 12 81
スイッチ・ブロック
アッパ・オペレーティング・フィールド

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 401+540
ｺｰﾄﾞ日付指定名称
[401]20010611フロント・シート・クライメート・コントロール
[540]19951002リヤ・ウインドウ用パワー・ブラインド
20010611リヤ・ウインドウ用パワー・ブラインド
 		001
20 A 211 820 18 10
ノブ
左アンダ・オペレーティング・フィールド

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219+427
ｺｰﾄﾞ日付指定名称
[219]20010611ディストロニック・システム (ART)
[427]200104106 速オートマチック・トランスミッション
20010706オートマチック・トランスミッション、7 速
 		001
30 A 211 820 52 10
スイッチ
右アンダ・オペレーティング・フィールド

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 228+427
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
20010611補助ヒータ
[427]200104106 速オートマチック・トランスミッション
20010706オートマチック・トランスミッション、7 速
 		001
40 A 211 821 68 58
ノブ
センタ・コンソール内

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219/228
ｺｰﾄﾞ日付指定名称
[219]20010611ディストロニック・システム (ART)
[228]19951211補助ヒータ
20010611補助ヒータ
 		001
40 A 211 821 69 58
ノブ
センタ・コンソール内

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220/219+220/220+228
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
20010611パークトロニック・システム (PTS)
[219]20010611ディストロニック・システム (ART)
[228]19951211補助ヒータ
20010611補助ヒータ
 		001
40 A 211 821 70 58
ノブ
センタ・コンソール内

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220+489/219+220+489/220+228+489
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
20010611パークトロニック・システム (PTS)
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
[219]20010611ディストロニック・システム (ART)
[228]19951211補助ヒータ
20010611補助ヒータ
 		001
40 A 211 821 71 58
ノブ
センタ・コンソール内

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]7167ディープ・ダーク・グレー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/219+489/228+489
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
[219]20010611ディストロニック・システム (ART)
[228]19951211補助ヒータ
20010611補助ヒータ
 		001
50 N 000000 002350
6角丸頭ボルト
M3X10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 219/220/228/489
ｺｰﾄﾞ日付指定名称
[219]20010611ディストロニック・システム (ART)
[220]19951002パークトロニック・システム (PTS)
20010611パークトロニック・システム (PTS)
[228]19951211補助ヒータ
20010611補助ヒータ
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		004
700 A 001 540 28 81
クラッチ
アッパ・オペレーティング・フィールド・コントロール・ユニット、黒
6-PIN MQS;N72/1 		001
710 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
710 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[004]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
