一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

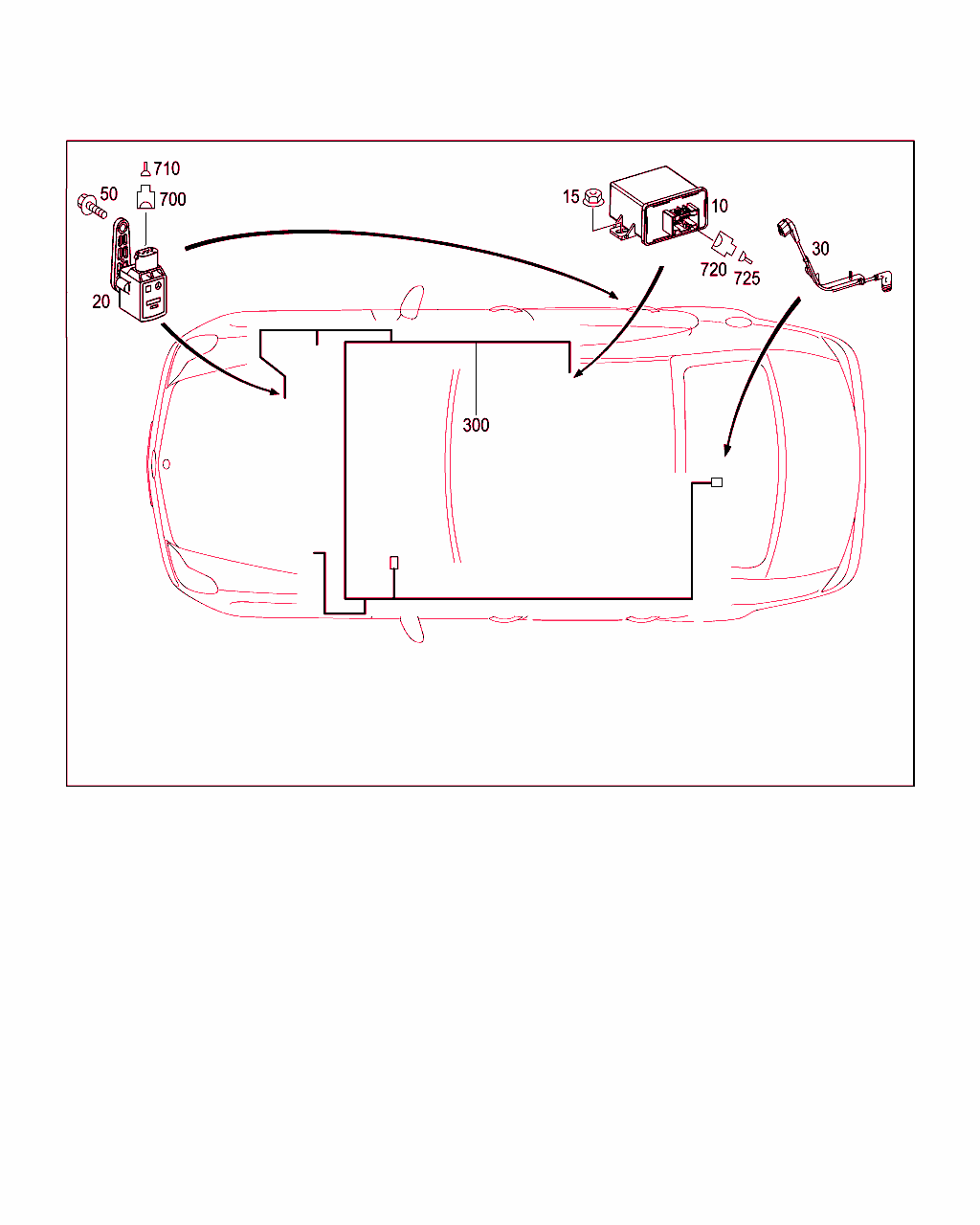

Schema

B82215000026.051018

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 870 31 26
コントロール・ユニット
ヘッドランプ光軸調整(バイ・キセノン・ヘッドランプ)

これに変更 A 211 870 87 26
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614/615/616
ｺｰﾄﾞ日付指定名称
[614]20010611バイ・キセノン・ヘッドランプ、右側通行
[615]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
 		001
10 A 211 870 87 26
コントロール・ユニット
ヘッドランプ光軸調整(バイ・キセノン・ヘッドランプ)

これに変更 A 219 820 25 26
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614/615/616
ｺｰﾄﾞ日付指定名称
[614]20010611バイ・キセノン・ヘッドランプ、右側通行
[615]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
 		001
10 A 219 820 25 26
コントロールユニット
ヘッドランプ光軸調整(バイ・キセノン・ヘッドランプ)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614/615/616
ｺｰﾄﾞ日付指定名称
[614]20010611バイ・キセノン・ヘッドランプ、右側通行
[615]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
 		001
15 N 910112 006001
ヘキサゴン・ナット
コントロール・ユニット固定用ツール
M6

[022]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614/615/616
ｺｰﾄﾞ日付指定名称
[614]20010611バイ・キセノン・ヘッドランプ、右側通行
[615]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
 		002
15 N 910112 006001
ヘキサゴン・ナット
コントロール・ユニット固定用ツール
M6

[023]から ｼｬｼ: A 140342 => から 日付: 28/03/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 615/616
ｺｰﾄﾞ日付指定名称
[615]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
 		002
20 A 010 542 77 17
アングル・センサ
リヤ・アクスル・レベル・センサ

[026]から ｼｬｼ: A 016982 => から 日付: 31/01/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 615/616/489
ｺｰﾄﾞ日付指定名称
[615]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
20 A 010 542 77 17
アングル・センサ
左フロント・アクスル、ホイール・ハウス内レベル・センサ

[027]から ｼｬｼ: A 016107 => から 日付: 20/01/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/614/618/615/616
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
[614]20010611バイ・キセノン・ヘッドランプ、右側通行
[618]20010611バイ・キセノン・ヘッドランプ、左側通行
[615]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
 		001
30 A 211 540 69 05
ケーブル・ハーネス
ターニング・アングル・センサ

[022]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/614/615/616
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
[614]20010611バイ・キセノン・ヘッドランプ、右側通行
[615]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
 		001
30 A 211 540 69 05
ケーブル・ハーネス
ターニング・アングル・センサ

[023]から ｼｬｼ: A 140342 => から 日付: 28/03/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/615/616
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
[615]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
 		001
50 N 000000 005608
ボルト
フロント・アクスルに取り付けるセンサの固定用ツール
M5X8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/614/615/616/618
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
[614]20010611バイ・キセノン・ヘッドランプ、右側通行
[615]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]20010611バイ・キセノン・ヘッドランプ、左側通行
 		002
50 N 000000 005608
ボルト
リヤ・アクスルに取り付けるセンサの固定用ツール
M5X8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/614/618/615/616
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
[614]20010611バイ・キセノン・ヘッドランプ、右側通行
[618]20010611バイ・キセノン・ヘッドランプ、左側通行
[615]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
 		002
300 A 219 540 26 06
ケーブル・ハーネス
ヘッドランプ光軸調整、バイ・キセノン・ヘッドランプ装備

[029]から ｼｬｼ: A 045732 => から 日付: 30/11/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600+614/600+615/600+616/600+618
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
20010611ヘッドランプ・ウォッシャ
[614]20010611バイ・キセノン・ヘッドランプ、右側通行
[615]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]20010611バイ・キセノン・ヘッドランプ、左側通行
 		001 L
300 A 219 540 27 06
ケーブル・ハーネス
ヘッドランプ光軸調整、バイ・キセノン・ヘッドランプ装備

[029]から ｼｬｼ: A 045732 => から 日付: 30/11/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 600+614/600+615/600+616/600+618
ｺｰﾄﾞ日付指定名称
[600]19951002ヘッドランプ・ウォッシャ
20010611ヘッドランプ・ウォッシャ
[614]20010611バイ・キセノン・ヘッドランプ、右側通行
[615]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]20010611バイ・キセノン・ヘッドランプ、左側通行
 		001 R
300 A 219 540 28 06
ケーブル・ハーネス
ヘッドランプ光軸調整、バイ・キセノン・ヘッドランプおよびエア・サスペンション装備

[029]から ｼｬｼ: A 045732 => から 日付: 30/11/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489+600+614/489+600+615/489+600+616/489+600+618
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
[600]19951002ヘッドランプ・ウォッシャ
20010611ヘッドランプ・ウォッシャ
[614]20010611バイ・キセノン・ヘッドランプ、右側通行
[615]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]20010611バイ・キセノン・ヘッドランプ、左側通行
 		001 L
300 A 219 540 29 06
ケーブル・ハーネス
ヘッドランプ光軸調整、バイ・キセノン・ヘッドランプおよびエア・サスペンション装備

[029]から ｼｬｼ: A 045732 => から 日付: 30/11/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489+600+614/489+600+615/489+600+616/489+600+618
ｺｰﾄﾞ日付指定名称
[489]20010611エアマチックDC/エア・サスペンション、セミ・アクティブ
[600]19951002ヘッドランプ・ウォッシャ
20010611ヘッドランプ・ウォッシャ
[614]20010611バイ・キセノン・ヘッドランプ、右側通行
[615]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020220バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]20010611バイ・キセノン・ヘッドランプ、左側通行
 		001 R
700 A 210 540 36 81
クラッチ
レベル・センサ
6-PIN MQS;B22/8,B22/9 		001
700 A 210 540 36 81
クラッチ
フロント・アクスル・レベル・センサ
6-PIN MQS;B22/2 		001
710 A 008 545 63 26
コンタクト・ソケット
0.5-0.75 MM2 MQS 		NB
710 A 000 545 68 80
ガスケット
0.9-1.4 MM 		NB
710 A 000 545 87 80
ダミー・プラグ
4.1MM 		NB
720 A 220 545 19 28
クラッチ
ヘッドランプ光軸調整コントロール・ユニット
20 PIN MQS;N71 		001
725 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
