一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

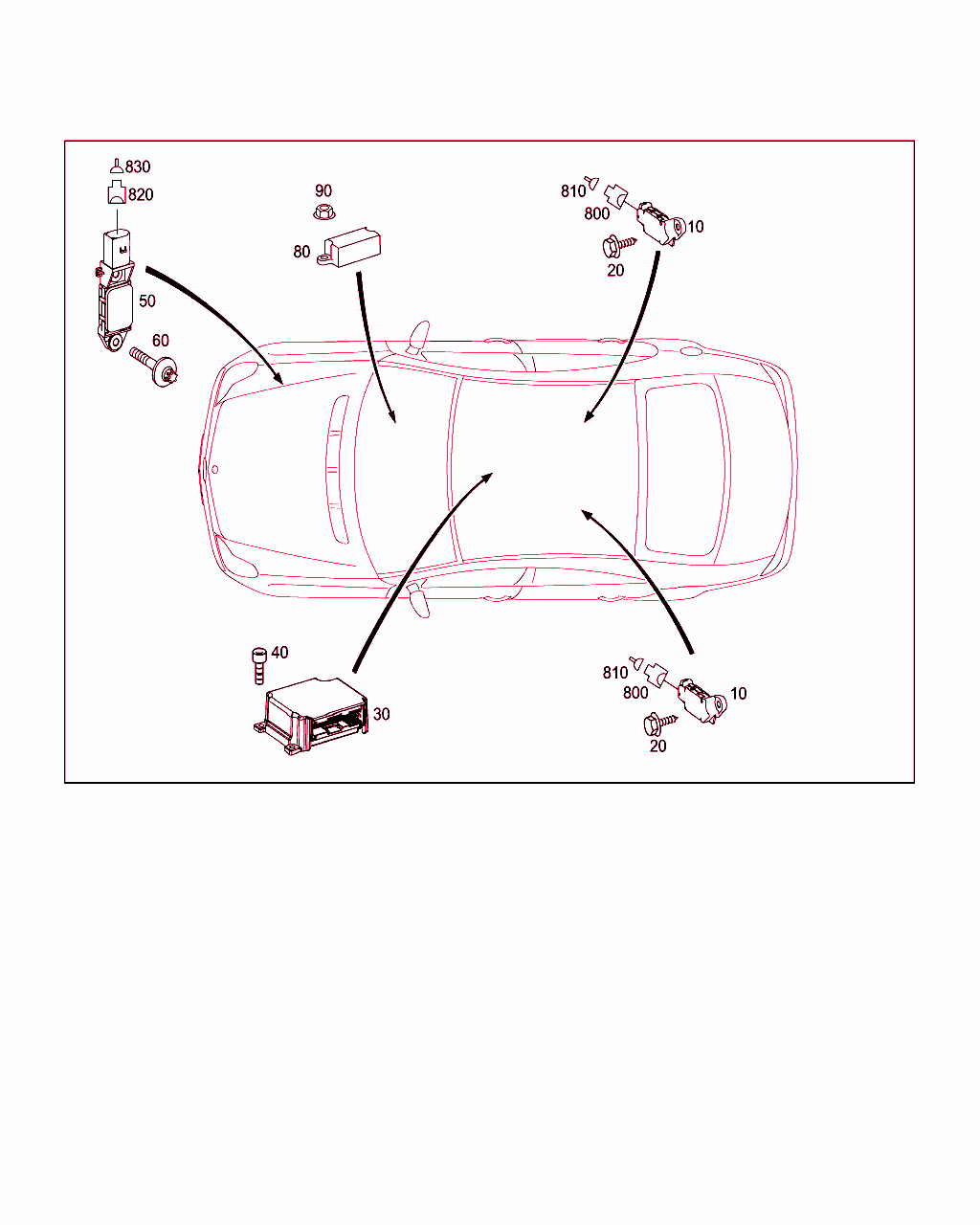

Schema

B82287000043.100322

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 001 820 91 26
トリガ・ユニット
サイドバッグ
BOSCH

[031]から ｼｬｼ: A 072586 => から 日付: 28/02/2006
 		002
20 A 140 990 06 36
ボルト
コントロール・ユニット固定用ツール
M5X14 		004
30 A 211 870 26 26
コントロールユニット
トンネル・ルーフ補強材上のエアバッグ・コントロール・ユニット
BOSCH

これに変更 A 211 870 11 85

[031]から ｼｬｼ: A 072586 => から 日付: 28/02/2006
[032]まで ｼｬｼ: A 151741 => まで 日付: 30/09/2008
 		001
30 A 211 870 11 85
トリガ・ユニット
トンネル・ルーフ補強材上のエアバッグ・コントロール・ユニット
BOSCH

これに変更 A 211 870 58 85

[031]から ｼｬｼ: A 072586 => から 日付: 28/02/2006
[032]まで ｼｬｼ: A 151741 => まで 日付: 30/09/2008

ﾌｯﾄﾉｰﾄ解説
[016]
次の車台番号以前の車両には古い部品番号のものを使用すること
 		001
30 A 211 870 58 85
コントロールユニット
トンネル・ルーフ補強材上のエアバッグ・コントロール・ユニット
BOSCH

[031]から ｼｬｼ: A 072586 => から 日付: 28/02/2006
 		001
40 N 000000 002193
6角丸頭ボルト
エアバッグ・コントロール・ユニット固定用ツール
M6X16 		003
50 A 002 820 13 26
トリガ・ユニット
運転席 / 助手席アップフロント・センサ
BOSCH

[031]から ｼｬｼ: A 072586 => から 日付: 28/02/2006

ﾌｯﾄﾉｰﾄ解説
[033]
修理の際は必ず、同一メーカのコントロール・ユニットおよびセンサを使用するように注意してください。
異なったメーカの機器の混用は許容されません。
 		002
60 N 910143 006000
6角丸頭ボルト
左/右センサ固定用ツール
M6X12

[034]から ｼｬｼ: A 151742 => から 日付: 29/08/2008
 		004
60 N 000000 004310
6角ボルト
左/右センサ固定用ツール
M6X10

[035]まで ｼｬｼ: A 151741 => まで 日付: 29/08/2008
 		004
80 A 003 820 07 26
コントロールユニット
クラッシュ・アクティブ・ヘッドレスト 		001
90 N 000000 003477
ナット
トンネルのコントロール・ユニット
M6 		002
800 A 030 545 76 28
プラグ
サイドバッグ・センサ
3 PIN;A53 		001
810 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
820 A 168 545 29 28
ハウジング
運転席 / 助手席アップフロント・センサ
2-PIN SLK2.8;B48/1,B48/2 		001
820 A 000 545 71 80
シーリング・リング
1.1-2.1 MM 		NB
830 A 000 540 38 05
電気ケーブル
0.75 MM2 SLK2.8

ﾌｯﾄﾉｰﾄ解説
[004]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
