一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

Schema

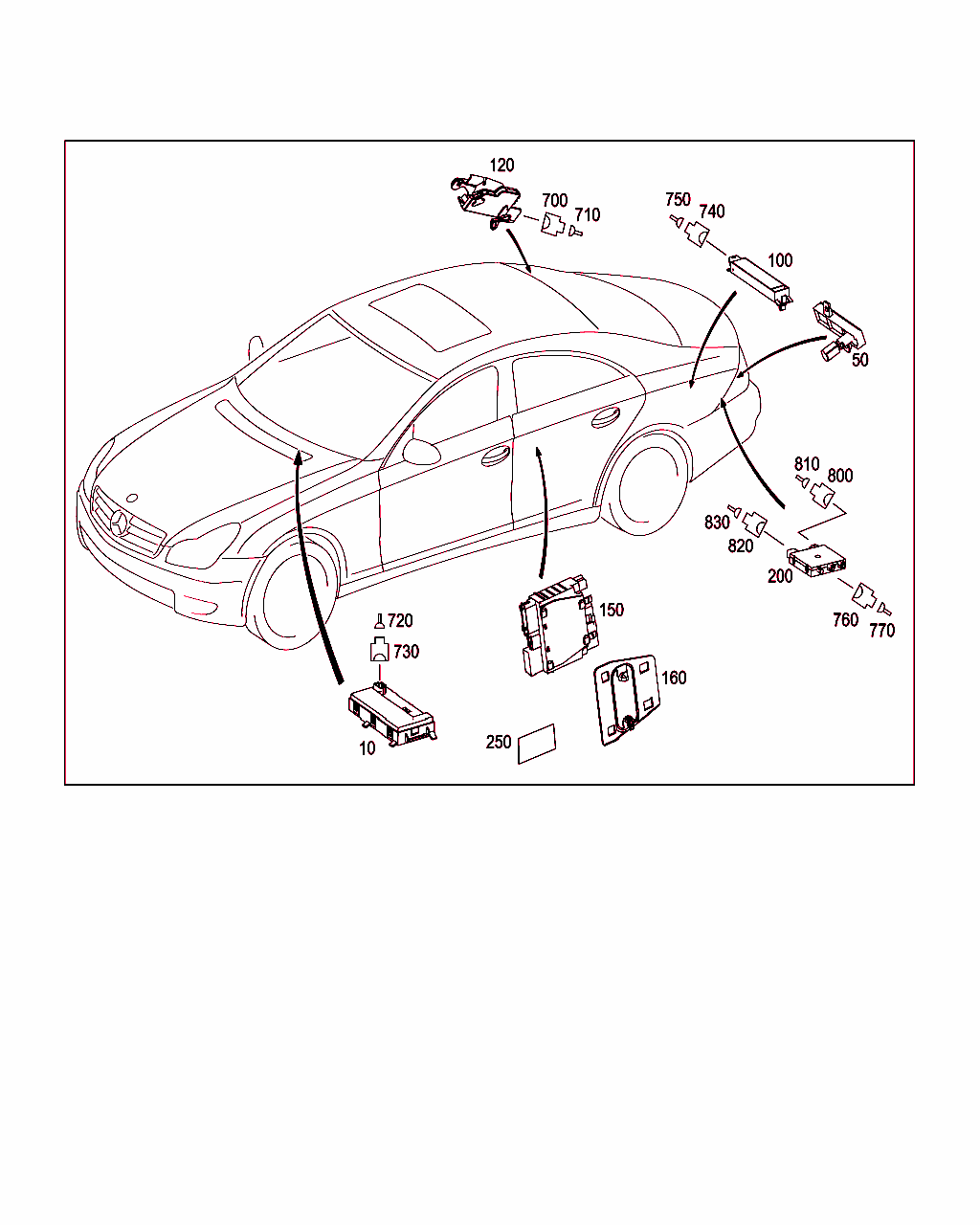

B82615000013.050317

[image]

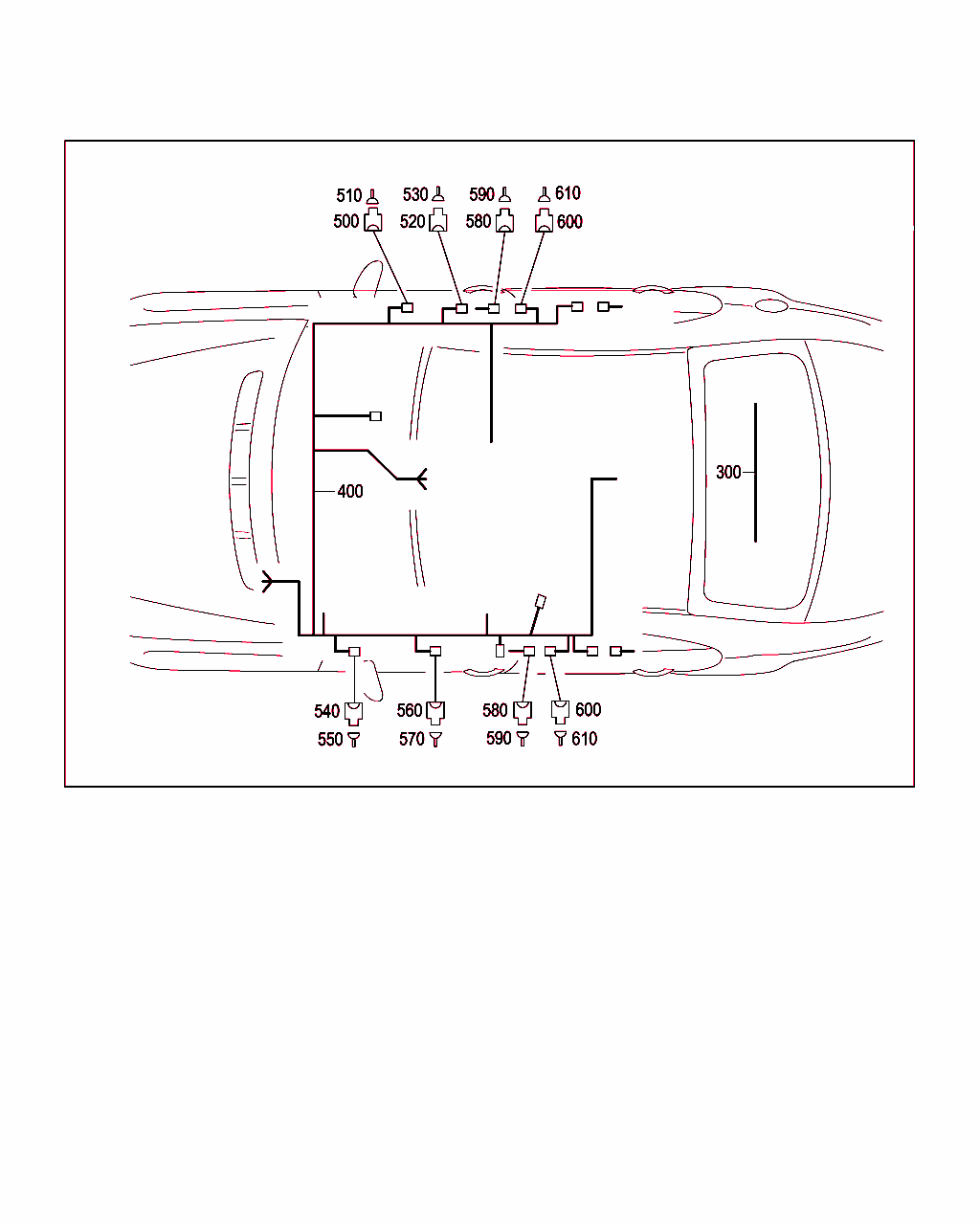

B82615000014.050317

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 820 40 75
アンテナ
運転席中央下部の車内モジュール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		001
50 A 211 820 24 75
アンテナ
バンパ内の外部操作ユニット (リヤ)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		001
100 A 211 820 25 75
アンテナ
トランク・ルーム内
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		001
120 A 211 827 06 42
アンプ
右Cピラーに、キーレス・ゴー装備

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		001
120 A 211 870 95 89
アンプ
右Cピラーに

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		001
120 A 211 827 07 42
アンプ
右Cピラーに

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 860+889/863+889
ｺｰﾄﾞ日付指定名称
[860]20010611アナログ TV チューナ
[889]20010611キーレス・ゴー
[863]20040426デジタル / アナログ TV チューナ
 		001
120 A 211 870 97 89
アンプ
右Cピラーに

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 863+889
ｺｰﾄﾞ日付指定名称
[863]20040426デジタル / アナログ TV チューナ
[889]20010611キーレス・ゴー
 		001
120 A 211 827 04 42
アンプ
右Cピラーに、キーレス・ゴーおよびワイヤレス・リモコン装備

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 762+889/763+889
ｺｰﾄﾞ日付指定名称
[762]20010611リモコン、パニックボタン (315 MHZ)
[889]20010611キーレス・ゴー
[763]20020114リモコン、パニックボタン付き (315 MHZ)
 		001
120 A 211 870 99 89
アンプ
右Cピラーに

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 762+889/763+889
ｺｰﾄﾞ日付指定名称
[762]20010611リモコン、パニックボタン (315 MHZ)
[889]20010611キーレス・ゴー
[763]20020114リモコン、パニックボタン付き (315 MHZ)
 		001
120 A 211 827 05 42
アンプ
右Cピラーに

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 762+860+889/763+860+889/762+863+889/763+863+889
ｺｰﾄﾞ日付指定名称
[762]20010611リモコン、パニックボタン (315 MHZ)
[860]20010611アナログ TV チューナ
[889]20010611キーレス・ゴー
[763]20020114リモコン、パニックボタン付き (315 MHZ)
[863]20040426デジタル / アナログ TV チューナ
 		001
120 A 211 870 00 90
アンプ
右Cピラーに

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 762+863+889/763+863+889
ｺｰﾄﾞ日付指定名称
[762]20010611リモコン、パニックボタン (315 MHZ)
[863]20040426デジタル / アナログ TV チューナ
[889]20010611キーレス・ゴー
[763]20020114リモコン、パニックボタン付き (315 MHZ)
 		001
120 A 211 870 37 90
アンプ
右Cピラーに

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 537+762+863+889/537+763+863+889
ｺｰﾄﾞ日付指定名称
[537]19951002手動式アンテナおよびフロント・スピーカ
20060426デジタル・ラジオ規格DAB(デジタル・オーディオ・ブロードキャスティング)
[762]20010611リモコン、パニックボタン (315 MHZ)
[863]20040426デジタル / アナログ TV チューナ
[889]20010611キーレス・ゴー
[763]20020114リモコン、パニックボタン付き (315 MHZ)
 		001
120 A 211 870 96 89
アンプ
右Cピラーに

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 537+889
ｺｰﾄﾞ日付指定名称
[537]19951002手動式アンテナおよびフロント・スピーカ
20060426デジタル・ラジオ規格DAB(デジタル・オーディオ・ブロードキャスティング)
[889]20010611キーレス・ゴー
 		001
120 A 211 870 98 89
アンプ
右Cピラーに

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 537+863+889
ｺｰﾄﾞ日付指定名称
[537]19951002手動式アンテナおよびフロント・スピーカ
20060426デジタル・ラジオ規格DAB(デジタル・オーディオ・ブロードキャスティング)
[863]20040426デジタル / アナログ TV チューナ
[889]20010611キーレス・ゴー
 		001
120 A 219 870 01 90
アンプ
右Cピラーに、キーレス・ゴー装備

[021]から ｼｬｼ: A 154930 => から 日付: 31/10/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498+762+889
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
20010611日本仕様
[762]20010611リモコン、パニックボタン (315 MHZ)
[889]20010611キーレス・ゴー
 		001
150 A 211 820 37 85
コントロールユニット
左リヤ・ドア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		001
150 A 211 820 37 85
コントロールユニット
右リヤ・ドア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		001
160 A 211 545 43 40
ホルダー
左リヤ・ドアのコントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		001
160 A 211 545 43 40
ホルダー
右リヤ・ドアのコントロール・ユニット

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		001
200 A 211 820 38 85
コントロールユニット
トランク・ルーム左後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		001
200 A 211 820 39 85
コントロールユニット
トランク・ルーム左後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+889/762+889/763+889
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20010611米国仕様
[889]20010611キーレス・ゴー
[762]20010611リモコン、パニックボタン (315 MHZ)
[763]20020114リモコン、パニックボタン付き (315 MHZ)
 		001
250 A 123 899 00 97
フェルト・ストリップ
コントロール・ユニットへ
55X70X3MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		002
300 A 211 540 89 06
ケーブル・ハーネス
キーレス・ゴー (リヤ・シェルフ・アンテナ)

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		001
300 A 211 440 40 32
ケーブル・ハーネス
キーレス・ゴー (リヤ・シェルフ・アンテナ)

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]20010611キーレス・ゴー
 		001
400 A 211 540 75 32
電気ケーブル
オートマチック・トランスミッション

[137]まで ｼｬｼ: A 096550 => まで 日付: 14/10/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427+494+889
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20010706オートマチック・トランスミッション、7 速
[494]19951002カリフォルニア仕様
20010611米国仕様
[889]20010611キーレス・ゴー
 		001 L
400 A 211 440 57 10
ケーブル・ハーネス
オートマチック・トランスミッション

[002]まで ｼｬｼ: A 140341 => まで 日付: 28/03/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[138]から ｼｬｼ: A 096551 => から 日付: 14/10/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427+494+889
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20010706オートマチック・トランスミッション、7 速
[494]19951002カリフォルニア仕様
20010611米国仕様
[889]20010611キーレス・ゴー
 		001 L
400 A 211 440 47 32
ケーブル・ハーネス
オートマチック・トランスミッション

[003]から ｼｬｼ: A 126889 => から 日付: 11/10/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 427+494+889
ｺｰﾄﾞ日付指定名称
[427]200104106 速オートマチック・トランスミッション
20010706オートマチック・トランスミッション、7 速
[494]19951002カリフォルニア仕様
20010611米国仕様
[889]20010611キーレス・ゴー
 		001 L
500 A 037 545 65 28
プラグ
コネクタ (右フロント・ドア、黒)
4-PIN MQS;X35/2 		001
510 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
520 A 039 545 32 28
プラグ
コネクタ (右フロント・ドア、緑)
2-PIN SLK2.8;X35/2 		001
530 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
540 A 037 545 65 28
プラグ
コネクタ (左フロント・ドア、黒)
4-PIN MQS;X35/1, CODE B 		001
550 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
560 A 039 545 32 28
プラグ
コネクタ (左フロント・ドア、緑)
2-PIN SLK2.8;X35/1, CODE E 		001
570 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
580 A 037 545 65 28
プラグ
コネクタ (リヤ・ドア、黒)
4-PIN MQS;X35/3,X35/4, CODE A 		001
590 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
600 A 220 545 40 28
ハウジング
コネクタ (リヤ・ドア、ナチュラル)
4-PIN SLK2.8;X35/3,X35/4, CODE B 		001
610 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
610 A 000 540 40 05
電気ケーブル
2.5 MM2 SLK

ﾌｯﾄﾉｰﾄ解説
[004]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
700 A 038 545 71 28
電動クラッチ
右アンテナ・アンプ
6-PIN MQS;A2/65 		001
710 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
720 A 038 545 12 28
クラッチ
車内モジュール・コントロール・ユニット
4-PIN MQS;N103 		001
730 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
740 A 037 545 59 28
プラグ
室内キーレス・ゴー・アンテナ
2-PIN MQS;A2/61 		001
750 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
760 A 037 545 60 28
プラグ
リヤ・モジュール・キーレス・ゴー・コントロール・ユニット (プラグ 1 コード D)
2-PIN MQS;N102 		001
770 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
800 A 038 545 71 28
電動クラッチ
リヤ・モジュール・キーレス・ゴー・コントロール・ユニット (プラグ 4)
6-PIN MQS;N102 		001
810 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
820 A 037 545 25 28
プラグ
リヤ・モジュール・キーレス・ゴー・コントロール・ユニット (プラグ 3 コード A)
2-PIN MCP2.8;N102 		001
830 A 013 545 78 26
コンタクト・ソケット
1.5-2.5 MM2 MCP2.8 		NB
