一覧

クーペ-セダン
219.377 => CLS 63 AMG
M: 156983
GA: 722907, 722930

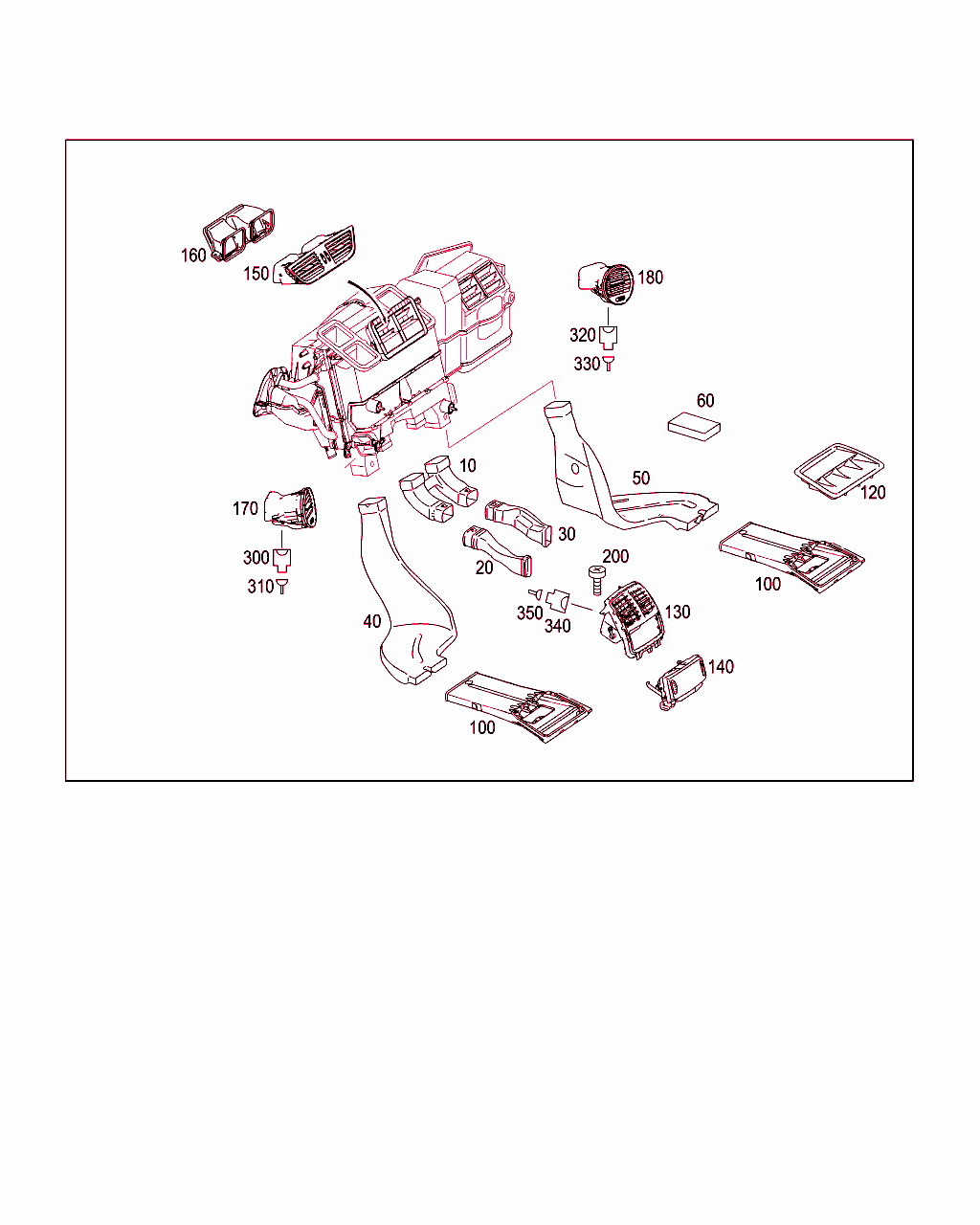

Schema

B83165000238.071219

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 831 22 46
エア・ダクト
フロント下部中央部 		001
20 A 211 831 29 46
エア・ダクト
左フロント 		001
30 A 211 831 30 46
エア・ダクト
右フロント

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
40 A 211 831 13 46
エア・ダクト
左 		001
50 A 211 831 14 46
エア・ダクト
右 		001
60 A 219 831 00 96
被覆
エア・ダクト
25X15X165MM 		003
100 A 211 831 03 45
エア・ダクト
左リヤ

これに変更 A 211 831 05 45

ﾌｯﾄﾉｰﾄ解説
[014]
次の車台番号以前の車両には古い部品番号のものを使用すること

[024]まで ｼｬｼ: A 112180 => まで 日付: 16/04/2007
 		001
100 A 211 831 05 45
ダクト
左および右リヤ 		002
100 A 211 831 04 45
ダクト
右リヤ

これに変更 A 211 831 05 45

ﾌｯﾄﾉｰﾄ解説
[014]
次の車台番号以前の車両には古い部品番号のものを使用すること
[402]
今後の入荷予定はありません。

[024]まで ｼｬｼ: A 112180 => まで 日付: 16/04/2007
 		001
120 A 211 831 03 36
ガイド・フィン
左および右

これに変更 A 211 831 05 45

ﾌｯﾄﾉｰﾄ解説
[014]
次の車台番号以前の車両には古い部品番号のものを使用すること

[024]まで ｼｬｼ: A 112180 => まで 日付: 16/04/2007

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]3C99アマロ・レッド207A/817A/867A
7G50バソールト・グレー288A/588A
7G50バソールト・グレー208A/818A/868A
8K67バックスキン284A/584A
8K67バックスキン204A/814A/864A
9051ブラック281A/581A
9051ブラック001A/201A/811A/861A
 		002
130 A 219 831 03 60
ノズル
リヤ・コンパートメント 		001
140 A 211 830 00 52
カバー
リヤ・ボディー内ノズルに

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[901]9116黒、つや消し025
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
20010611オートマチック・クライメート・コントロール
 		001
150 A 219 830 00 54
ノズル
インストルメント・パネル中央部

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]9116黒、つや消し
 		001
160 A 219 835 00 51
アダプタ
センタ・ノズル

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001 L
170 A 219 830 01 54
ノズル
インストルメント・パネル左側

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]9116黒、つや消し
 		001
180 A 219 830 02 54
ノズル
インストルメント・パネル右側

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[902]9116黒、つや消し
 		001
200 A 001 984 56 29
6角丸頭ボルト
ハウジング固定用ツール
4X12 		004
300 A 032 545 19 28
ハウジング
左/右アウタ・エア・ノズル照明
2-PIN MQS;E10/2 		001
310 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
310 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[023]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
320 A 032 545 19 28
ハウジング
左/右アウタ・エア・ノズル照明
2-PIN MQS;E10/3 		001
330 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
340 A 032 545 19 28
ハウジング
エア・ノズル照明
2-PIN MQS;E10/5 		001
350 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
350 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[023]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
