一覧

シューティング・ブレーク
218.923 => CLS 350 CDI / D
M: 642852, 642853
GA: 722903, 725001, 725011

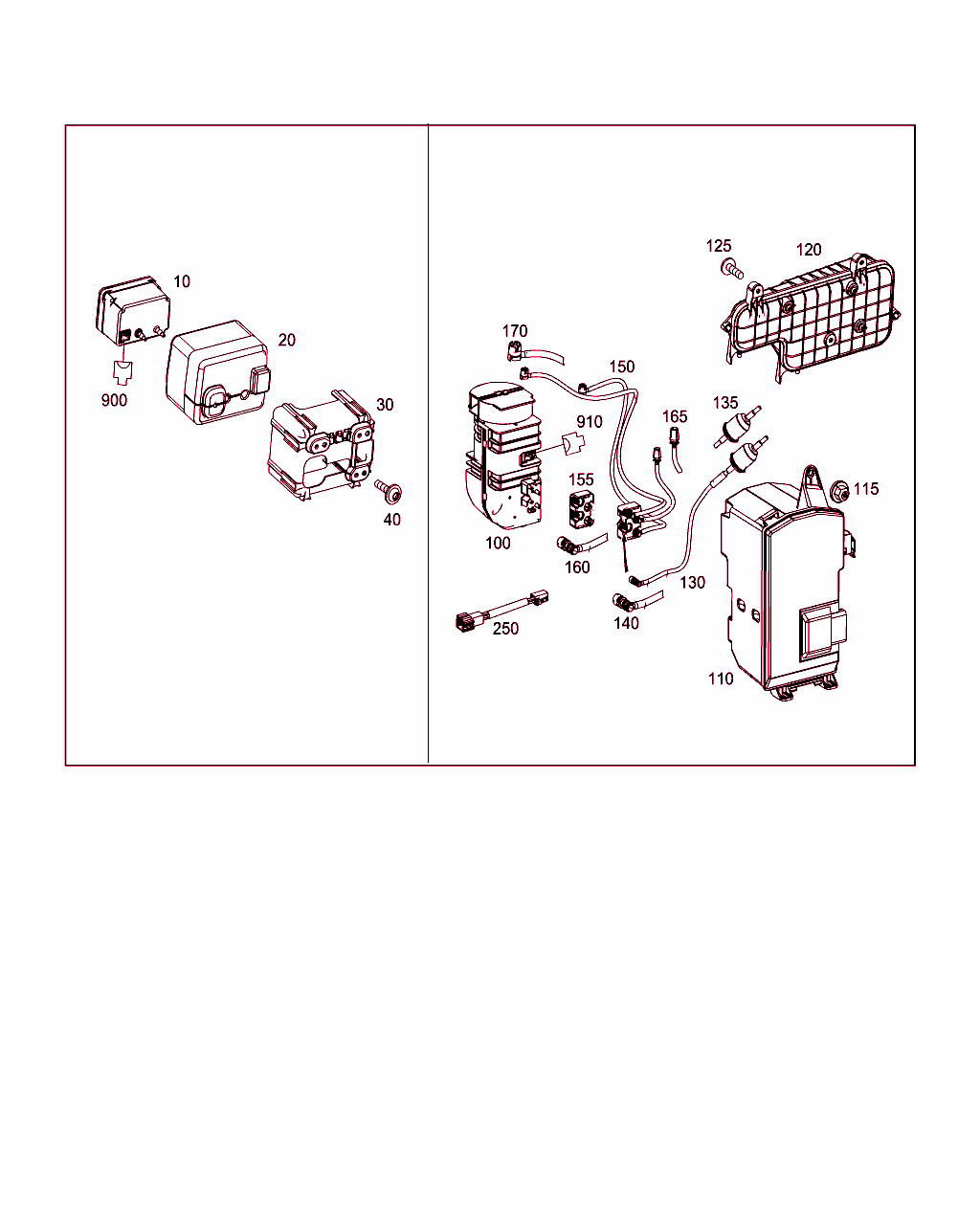

Schema

B80040000083.150617

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 000 800 33 48
ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 409
ｺｰﾄﾞ日付指定名称
[409]20060816左右フロントマルチコントロールシート
 		001
20 A 221 800 00 35
キャップ
ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 409
ｺｰﾄﾞ日付指定名称
[409]20060816左右フロントマルチコントロールシート
 		001
30 A 000 800 00 18
ホルダー
ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 409
ｺｰﾄﾞ日付指定名称
[409]20060816左右フロントマルチコントロールシート
 		001
40 A 001 984 70 29
6角丸頭ボルト
ブラケット固定用ツール
7X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 409
ｺｰﾄﾞ日付指定名称
[409]20060816左右フロントマルチコントロールシート
 		002
100 A 000 800 56 48
ニューマチック・ポンプ

これに変更 A 000 900 24 06
• +001 A 221 828 00 00

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432+803/432+804/432+805/432+806/432+807/432+808/432+809
ｺｰﾄﾞ日付指定名称
[432]20070529左右ドライブ・ダイナミック・シート
[803]19951002モデル・イヤー変更
20071009変更年12/1
[804]19951002モデル・イヤー変更
20090910変更年13/1
[805]19951002モデル・イヤー変更
20100319変更年14/1
[806]19951002モデル・イヤー変更
20100319変更年15/1
[807]19951002モデル・イヤー変更
20111129変更年16/1
[808]19951002モデル・イヤー変更
20160705変更年17/1
[809]19951002モデル・イヤー変更
 		001
100 A 000 900 24 06
コントロール・ユニット
ニューマチック・ポンプ

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432+803/432+804/432+805/432+806/432+807/432+808/432+809
ｺｰﾄﾞ日付指定名称
[432]20070529左右ドライブ・ダイナミック・シート
[803]19951002モデル・イヤー変更
20071009変更年12/1
[804]19951002モデル・イヤー変更
20090910変更年13/1
[805]19951002モデル・イヤー変更
20100319変更年14/1
[806]19951002モデル・イヤー変更
20100319変更年15/1
[807]19951002モデル・イヤー変更
20111129変更年16/1
[808]19951002モデル・イヤー変更
20160705変更年17/1
[809]19951002モデル・イヤー変更
 		001
110 A 212 800 01 18
ホルダー
ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070529左右ドライブ・ダイナミック・シート
 		001
115 A 000 990 36 62
プラスチック・ナット
ブラケット固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070529左右ドライブ・ダイナミック・シート
 		003
120 A 000 800 31 19
プレッシャ・エア・タンク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070529左右ドライブ・ダイナミック・シート
 		001
125 A 001 984 70 29
6角丸頭ボルト
タンク固定用ツール
7X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070529左右ドライブ・ダイナミック・シート
 		003
130 A 212 800 29 15
チューブ
ポンプ・サクション・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070529左右ドライブ・ダイナミック・シート
 		001
135 A 000 078 06 56
ストレーナ
インテーク・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070529左右ドライブ・ダイナミック・シート
 		001
140 A 006 997 40 89
RS プラグ・コネクタ
修理方法、プラグ 		001
150 A 212 800 05 15
チューブ
ポンプからタンクへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070529左右ドライブ・ダイナミック・シート
 		001
155 A 221 805 01 14
ホルダー
ホース・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070529左右ドライブ・ダイナミック・シート
 		001
160 A 006 997 40 89
RS プラグ・コネクタ
修理方法、プラグ 		001
165 A 006 997 36 89
RS プラグ・コネクタ
修理方法、プラグ 		001
170 A 006 997 38 89
RS プラグ・コネクタ
修理方法、プラグ 		001
250 A 221 828 00 00
アダプタ中間プラグ
ポンプ用
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 432
ｺｰﾄﾞ日付指定名称
[432]20070529左右ドライブ・ダイナミック・シート
 		001
900 A 220 545 39 28
ハウジング
バキューム・ポンプ
4-PIN SLK2.8;M40 		001
910 A 220 545 39 28
ハウジング
バキューム・ポンプ
4-PIN SLK2.8;A77 		001
