一覧

クーペ-セダン
218.359 => CLS 350 CGI
M: 276952
GA: 722906, 725011, 725014

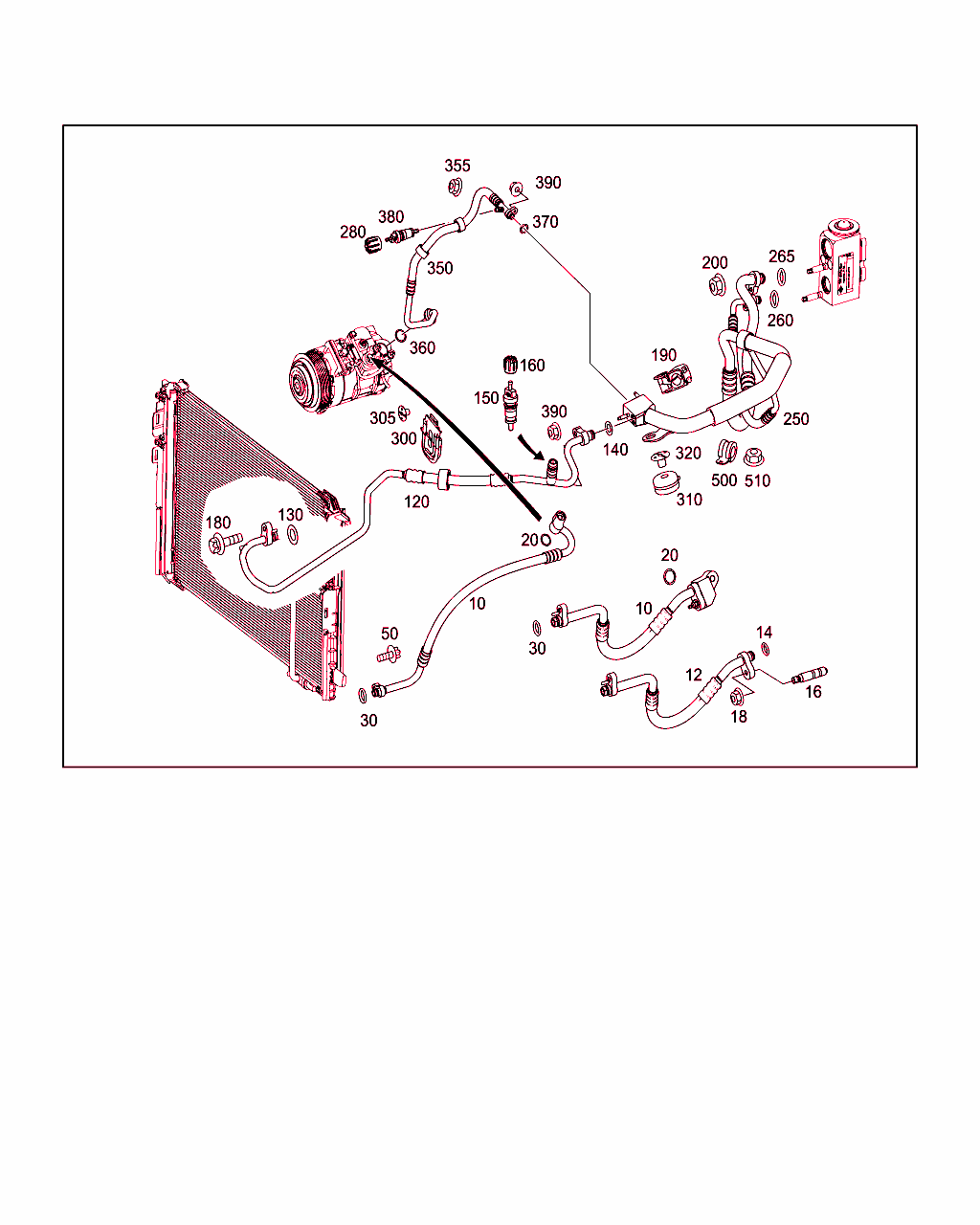

Schema

B83195000360.170907

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 204 830 10 16
冷媒ライン
コンプレッサからコンデンサへ

[030]まで ｼｬｼ: A 004208 => まで 日付: 24/01/2011
 		001
10 A 204 830 51 16
冷媒ライン
コンプレッサからコンデンサへ

[031]から ｼｬｼ: A 004209 => から 日付: 24/01/2011
 		001
20 A 013 997 41 45
シールリング
パイプ / エアコン・コンプレッサ
10.6X2 MM 		001
30 A 020 997 76 45
Oリング
9.5X2.6 		001
50 N 000000 003648
6角丸頭ボルト
パイプ / コンデンサ
M6X25 		001
120 A 212 830 20 16
冷媒ライン
コンデンサからセパレーション・ポイントへ

これに変更 A 212 830 95 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -2U8
ｺｰﾄﾞ日付指定名称
[2U8]20111129代替冷媒
 		001
120 A 212 830 95 00
冷媒ライン
コンデンサからセパレーション・ポイントへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -2U8
ｺｰﾄﾞ日付指定名称
[2U8]20111129代替冷媒
 		001
120 A 212 830 60 00
冷媒ライン
コンデンサからエクスパンション・バルブへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U8
ｺｰﾄﾞ日付指定名称
[2U8]20111129代替冷媒
 		001
130 A 020 997 76 45
Oリング
コンデンサの冷媒ライン
9.5X2.6 		001
140 A 020 997 76 45
Oリング
冷媒ライン・セパレーション・ポイント
9.5X2.6 		001
150 A 000 832 02 85
バルブ・インサート
冷媒ライン 		001
160 A 140 988 00 35
キャップ
バルブ・インサート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -2U8
ｺｰﾄﾞ日付指定名称
[2U8]20111129代替冷媒
 		001
160 A 000 997 34 95
スクリュ・キャップ
バルブ・インサート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U8
ｺｰﾄﾞ日付指定名称
[2U8]20111129代替冷媒
 		001
180 N 000000 003648
6角丸頭ボルト
パイプ / コンデンサ
M6X25 		001
190 A 000 995 40 14
ホルダー
左パーティション 		001 R
200 N 910112 006001
ヘキサゴン・ナット
冷媒ラインをエクスパンション・バルブに取り付ける
M6

これに変更 N 910112 006002

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
200 N 910112 006002
ヘキサゴン・ナット
冷媒ラインをエクスパンション・バルブに取り付ける
M6 		001
200 N 910112 006001
ヘキサゴン・ナット
インテーク・ラインをエクスパンション・バルブに
M6

これに変更 N 910112 006002

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
200 N 910112 006002
ヘキサゴン・ナット
インテーク・ラインをエクスパンション・バルブに
M6 		001
250 A 212 830 16 16
冷媒ライン
エクスパンション・ バルブからセパレーション・ポイントへ

これに変更 A 212 830 82 00 		001 L
250 A 212 830 82 00
冷媒ライン
エクスパンション・ バルブからセパレーション・ポイントへ 		001 L
250 A 212 830 58 00
冷媒ライン
エクスパンション・ バルブからセパレーション・ポイントへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20090910変更年13/1
 		001 L
250 A 212 830 17 16
冷媒ライン
エクスパンション・ バルブからセパレーション・ポイントへ

[039]まで ｼｬｼ: A 028025 => まで 日付: 15/09/2011
 		001 R
250 A 212 830 01 77
冷媒ライン
エクスパンション・ バルブからセパレーション・ポイントへ

[040]から ｼｬｼ: A 028026 => から 日付: 15/09/2011
 		001 R
260 A 020 997 76 45
Oリング
パイプをエクスパンション・バルブに
9.5X2.6 		001
265 A 220 997 04 45
シールリング
パイプをエクスパンション・バルブに
13.7X2.5 		001
280 A 140 988 01 35
シーリング・キャップ
バルブ・インサート 		001
280 A 000 997 35 95
スクリュ・キャップ
バルブ・インサート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 2U8
ｺｰﾄﾞ日付指定名称
[2U8]20111129代替冷媒
 		001
300 A 000 998 91 01
貫通グロメット
パイプ固定用ツール

[041]まで ｼｬｼ: A 014845 => まで 日付: 19/05/2011
 		001
300 A 001 998 82 01
貫通グロメット
パイプ固定用ツール

[042]から ｼｬｼ: A 014846 => から 日付: 19/05/2011
 		001
305 A 002 988 00 81
プッシュ・ボタン
パイプ固定用ツール 		001
310 A 000 998 40 01
貫通グロメット
パイプ固定用ツール 		001
320 A 002 988 00 81
プッシュ・ボタン
パイプ固定用ツール 		001
350 A 212 830 65 15
冷媒ライン
セパレーション・ポイントからコンプレッサへ 		001
360 A 013 997 44 45
シールリング
パイプ / エアコン・コンプレッサ
23.8X2.4 		001
370 A 220 997 04 45
シールリング
セパレーション・ポイント
13.7X2.5 		001
380 A 000 832 02 85
バルブ・インサート 001
390 N 910112 006001
ヘキサゴン・ナット
セパレーション・ポイント
M6

これに変更 N 910112 006002

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
390 N 910112 006002
ヘキサゴン・ナット
ブロック・コネクタ・セパレーション・ポイントに
M6 		002
500 A 000 995 66 42
ホルダ・シェル
パイプ / パーティション 		001 L
510 N 910112 006001
ヘキサゴン・ナット
クランプ固定用ツール
M6 		001 L
510 N 910112 006001
ヘキサゴン・ナット
クランプ固定用ツール
M6 		002 R
