一覧

乗用車セダン、モデル・イヤー 93 年識別 No. C 019245 以前、例外は B 962441 〜 C 019244 コード 804 装備乗用車セダン、モデル・イヤー 94 年識別 No. C 019246 以降、他に取り付けられている場所は B 962441 〜 C 019244 コード 804 装備 識別 No. C 145533 以前、例外は C 129334、C 135635乗用車セダン、モデル・イヤー 95 年 識別 No. C 145534 以降、他に取り付けられている場所は C 129334、C 135635
124.028 => E 280 JAPAN
M: 104942
GA: 722433

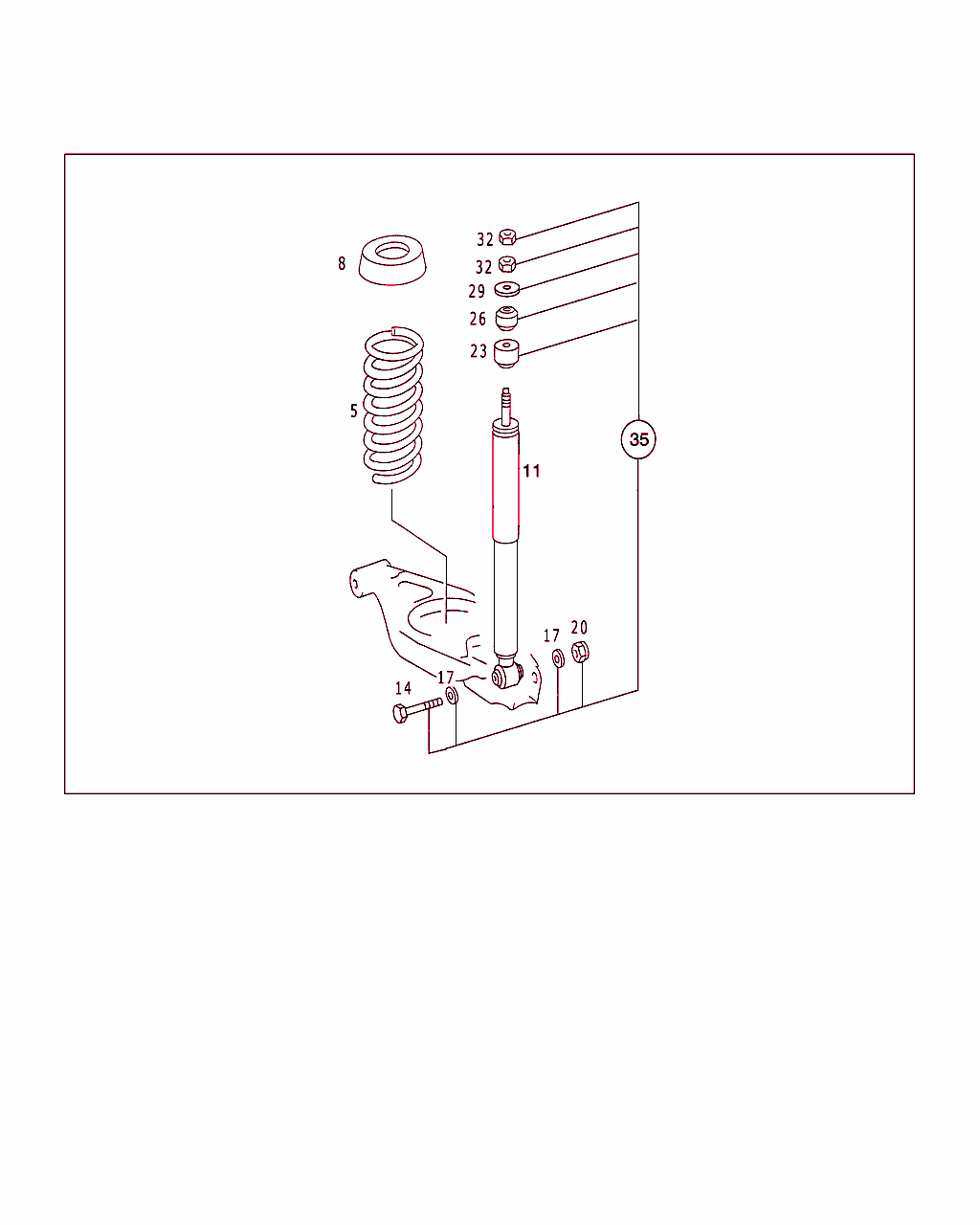

Schema

B32120000003.040427

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 324 11 04
リヤ・スプリング
必要に応じて

ﾌｯﾄﾉｰﾄ解説
[006]
リヤ・スプリングを決定するために、以下の表に                                         各モデルおよび
取り付けられたオプション装備の点数を加える
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  124.023 J       26                     550            　　　　　　　トレーラ牽引装置　　　　　　　　　　　　　　　　　  7
  124.026 J       28                     412、414        　　　　　　　スライディング・ルーフ　　　　　　　　　　　　　　  3
  124.030 J       28                     274、325        自動車　　　　電話　　　　　　　　　　　　　　　　　　　　　　　  3
  124.031 J       30                     211            　　　　　　　オートマチック・ディファレンシャル・ロック　　　　  3
  124.133 J       29
リヤ・スプリングを決定するために、以下の表に                                         各モデルおよび
取り付けられたオプション装備の点数を加える
==============================================================================================================================
                           リヤ・スプリング・ラバー・プレートの表                 標準サスペンション
==============================================================================================================================
 点数の合計     リヤ・スプリング                        プレート                :                     プレート:
                                                   青色リヤ・       スプリングの場合         赤色リヤ・スプリングの場合
        -30          124 324 16 04                     201 325 10 44                201 325 11 44
                                                                                                                             .
      31-32          124 324 11 04                     201 325 09 44                201 325 10 44
      33-40          124 324 11 04                     201 325 10 44                201 325 11 44
      41-            124 324 11 04                     201 325 11 44
==============================================================================================================================
                           リヤ・スプリングの表 ラバー・プレート 　　　　　　　　　　　　　　　　「スポーツ・サスペンション」　  コード 651/653/952/953　
==============================================================================================================================
 点数の合計　　　　　　　　　　　     リヤ・スプリング　　　                        パッド　　　　　                     パッド:　　　　
                                                   リヤ・スプリング・ブルー　　　　　　　　         リヤ・スプリング・レッド　　　　　　　
        -31          124 324 23 04                     201 325 10 44                201 325 11 44
                                                                                                                             .
      32-41          124 324 28 04                     201 325 09 44                201 325 10 44
      42-            124 324 28 04                     201 325 10 44                201 325 11 44
==============================================================================================================================
[010]
リヤ・スプリングを決定するために、以下の表に                                         各モデルおよび
取り付けられたオプション装備の点数を加える
==============================================================================================================================
 モデル     点数                コード            オプション                装備              点数
  124.022         26                     550            トレーラ　　　牽引装置　　　　　　　　　　　　　　　　　　　　　  8
  124.028         31                     412、414        　　　　　　　スライディング・ルーフ　　　　　　　　　　　　　　  3
  124.032         33                     211            オートマチック・ディファレンシャル・ロック　　　　　　　　　　　  3
==============================================================================================================================
                           リヤ・スプリング・ラバー・プレートの表                 標準サスペンション
==============================================================================================================================
 点数の合計     リヤ・スプリング                        プレート                :                     プレート:
                                                   青色リヤ・       スプリングの場合         赤色リヤ・スプリングの場合
        -30          124 324 16 04                     201 325 10 44                201 325 11 44
                                                                                                                             .
      31-32          124 324 11 04                     201 325 09 44                201 325 10 44
      33-40          124 324 11 04                     201 325 10 44                201 325 11 44
      41-            124 324 11 04                     201 325 11 44
==============================================================================================================================
[012]
スポーツ・サスペンション装備車に適用外
 		002
8 A 201 325 09 44
ラバー・バッファ
必要に応じて、突起数、
1 (8 MM) 		002
8 A 201 325 10 44
ラバー・バッファ
必要に応じて、突起数、
2 (13 MM) 		002
8 A 201 325 11 44
ラバー・バッファ
必要に応じて、突起数、
3 (18 MM) 		002
11 A 124 320 20 31
ショック・アブソーバ

これに変更 A 124 326 28 00
• +002 A 124 990 03 99 		-
11 A 124 326 28 00
ショック・アブソーバ

ﾌｯﾄﾉｰﾄ解説
[012]
スポーツ・サスペンション装備車に適用外
[080]
固定用ツールは供給範囲に含まれていません、別で                                        注文してください
 		002
14 N 000960 010058
ボルト
スプリング・リンクのショック・アブソーバ 		002
17 N 000125 010532
ウインドウ
スプリング・リンクのショック・アブソーバ 		004
20 N 910113 010003
ヘキサゴン・ナット
スプリング・リンクのショック・アブソーバ 		002
23 A 180 326 01 68
ラバー・リング
ショック・アブソーバ / フレーム 		002
26 A 201 326 18 68
ラバー・バッファ
ショック・アブソーバ / フレーム 		002
29 A 124 990 22 40
ウインドウ
ショック・アブソーバ / フレーム
TO 124 320 09 31, 124 326 21 00 		002
32 N 308673 010000
ヘキサゴン・ナット
ショック・アブソーバ / フレーム 		004
35 A 124 320 02 56
リペア・キット

これに変更 A 124 990 03 99 		-
35 A 124 990 03 99
TS 固定部品
リヤ・ショック・アブソーバ固定部 		002
