乗用車セダン、モデル・イヤー 93 年識別 No. C 019245 以前、例外は B 962441 〜 C 019244 コード 804 装備乗用車セダン、モデル・イヤー 94 年識別 No. C 019246 以降、他に取り付けられている場所は B 962441 〜 C 019244 コード 804 装備 識別 No. C 145533 以前、例外は C 129334、C 135635乗用車セダン、モデル・イヤー 95 年 識別 No. C 145534 以降、他に取り付けられている場所は C 129334、C 135635
124.028 => E 280 JAPAN
M: 104942
GA: 722433

Schema

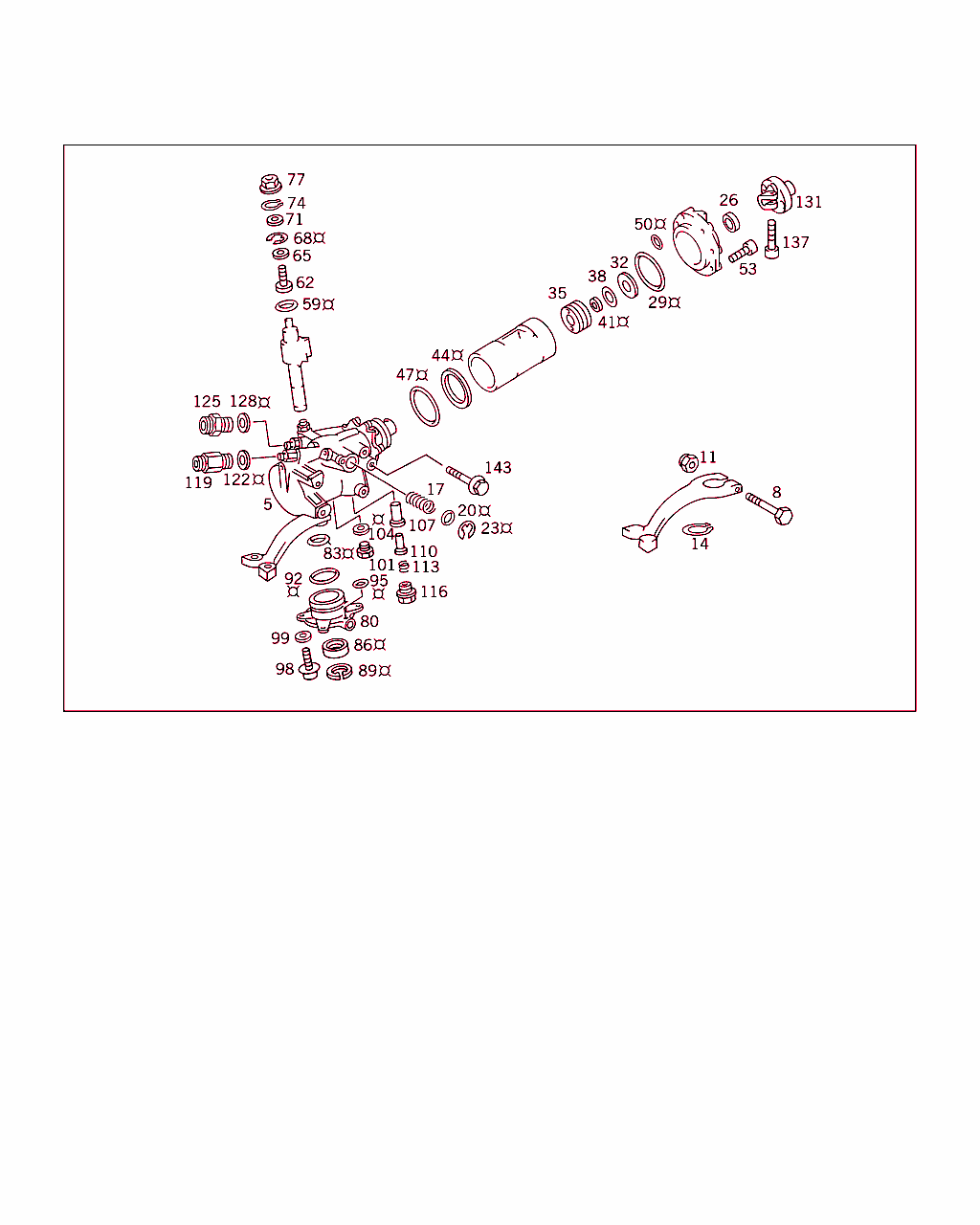

B46015000005.010625

[image]

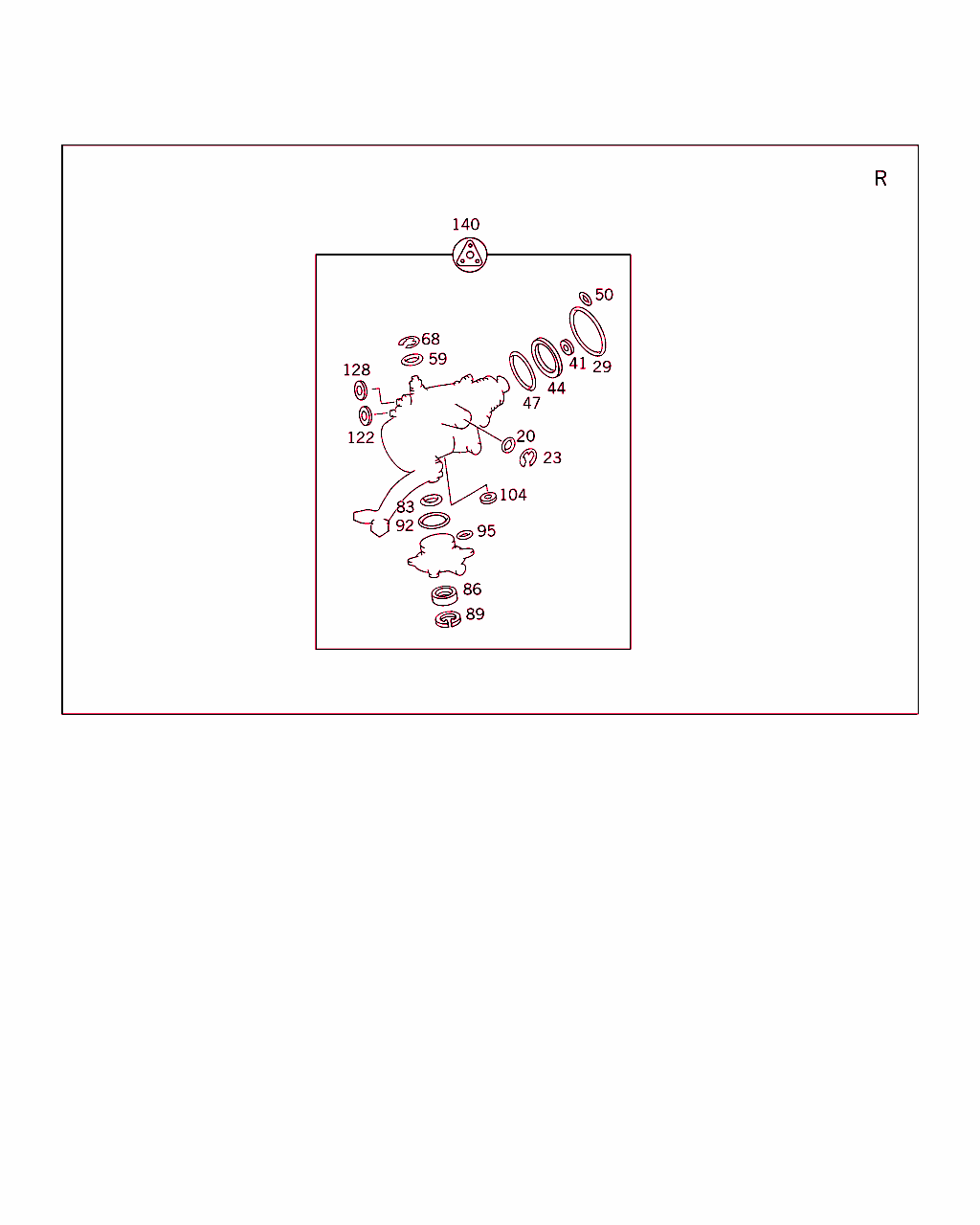

B46015000011.950516

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 460 62 01
ステアリング
ピットマン・アーム付き

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001 L
5 A 124 460 63 01
ステアリング
ピットマン・アーム付き

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001 R
8 N 000960 010027
ボルト

これに変更 N 308676 010017 		-
8 N 308676 010017
6角ボルト
ピットマン･アーム / ステアリング 		001
11 N 913004 010010
ナット

これに変更 N 910113 010002 		-
11 N 910113 010002
ヘキサゴン・ナット
ピットマン･アーム / ステアリング 		001
14 A 124 994 32 41
ヒューズ
ピットマン･アーム / ステアリング 		001
17 A 124 993 46 01
スプリング
コントロール・バルブ 		001
20 A 116 997 01 45
シールリング
コントロール・バルブ 		001
23 A 004 994 36 41
ヒューズ
コントロール・バルブ 		001
26 A 011 997 67 46
シール・リング

これに変更 A 019 997 51 47 		-
26 A 019 997 51 47
シール・リング 001
29 A 002 997 47 45
シールリング 001
32 A 201 461 02 62
プレッシャ・プレート 001
35 A 201 460 01 86
スレッド・ブッシュ 001
38 A 003 990 39 40
ウインドウ 001
41 A 116 466 01 60
シールリング 001
44 A 201 461 00 60
シールリング 001
47 A 011 997 08 48
シールリング 001
50 A 009 997 42 45
シールリング
ベアリング・キャップ / ステアリング・ギヤ・ハウジング 		002
53 N 000912 008096
ボルト

これに変更 N 000912 008202 		-
53 N 000912 008202
シリンダ・ボルト
M8X25 		008
59 A 013 997 36 48
シール・リング 001
62 A 123 462 00 71
ボルト 001
65 A 107 462 08 62
プレッシャ・プレート
必要に応じて
2.65 MM 		001
65 A 107 462 09 62
プレッシャ・プレート
必要に応じて
2.70 MM 		001
65 A 107 462 10 62
プレッシャ・プレート
必要に応じて
2.75 MM 		001
65 A 107 462 11 62
プレッシャ・プレート
必要に応じて
2.80 MM

これに変更 A 107 462 02 62 		001
65 A 107 462 02 62
プレッシャ・プレート
必要に応じて
2.80 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
65 A 107 462 01 62
プレッシャ・プレート
必要に応じて
2.85 MM 		001
65 A 107 462 02 62
プレッシャ・プレート
必要に応じて
2.90 MM 		001
65 A 107 462 03 62
プレッシャ・プレート
必要に応じて
2.95 MM 		001
65 A 107 462 04 62
プレッシャ・プレート
必要に応じて
3.00 MM 		001
65 A 107 462 05 62
プレッシャ・プレート
必要に応じて
3.05 MM 		001
65 A 107 462 06 62
プレッシャ・プレート
必要に応じて
3.10 MM 		001
68 A 004 994 92 41
ヒューズ 001
71 A 107 462 07 62
プレッシャ・プレート 001
74 N 000471 012001
スナップ・リング 001
77 A 001 990 70 51
ナット

これに変更 A 000 990 40 50 		-
77 A 000 990 40 50
ナット 001
80 A 124 460 02 15
カバー 001
83 A 013 997 37 48
シール・リング 001
86 A 011 997 68 46
シール・リング

これに変更 A 019 997 50 47 		-
86 A 019 997 50 47
シールリング 001
89 A 000 994 98 41
スナップ・リング 001
92 A 008 997 60 48
シールリング 001
95 A 009 997 42 45
シールリング 001
98 A 124 990 09 12
ボルト 004
99 N 000433 008406
ウインドウ 004
101 A 201 997 00 30
ボルト
センタ・ポジション・ホール 		001
104 N 007603 010103
シーリング・リング

これに変更 N 007603 010110 		-
104 N 007603 010110
シーリング・リング 001
107 A 201 466 00 50
スリーブ 001
110 A 201 466 01 74
ピン 001
113 A 129 993 02 01
スプリング 001
116 A 201 997 03 30
スクリュ・プラグ 001
119 N 915023 008001
コネクティング・ピース
高圧 		001
122 N 007603 012110
シーリング・リング 001
125 A 201 997 03 72
コネクティング・ピース
低圧 		001
128 N 007603 014106
シーリング・リング 001
131 A 123 460 02 10
カップリング 001
137 N 912006 008000
ロック・ワッシャ

これに変更 A 202 990 21 01 		-
137 A 123 990 07 20
ボルト

これに変更 A 202 990 21 01 		-
137 A 202 990 21 01
ボルト 001
140 A 124 460 01 61
ガスケット・セット 001
143 A 116 990 06 01
ボルト

これに変更 A 129 990 11 01 		-
143 A 129 990 11 01
ボルト
ステアリング / フレーム 		003
