乗用車セダン、モデル・イヤー 93 年識別 No. C 019245 以前、例外は B 962441 〜 C 019244 コード 804 装備乗用車セダン、モデル・イヤー 94 年識別 No. C 019246 以降、他に取り付けられている場所は B 962441 〜 C 019244 コード 804 装備 識別 No. C 145533 以前、例外は C 129334、C 135635乗用車セダン、モデル・イヤー 95 年 識別 No. C 145534 以降、他に取り付けられている場所は C 129334、C 135635
124.028 => E 280 JAPAN
M: 104942
GA: 722433

Schema

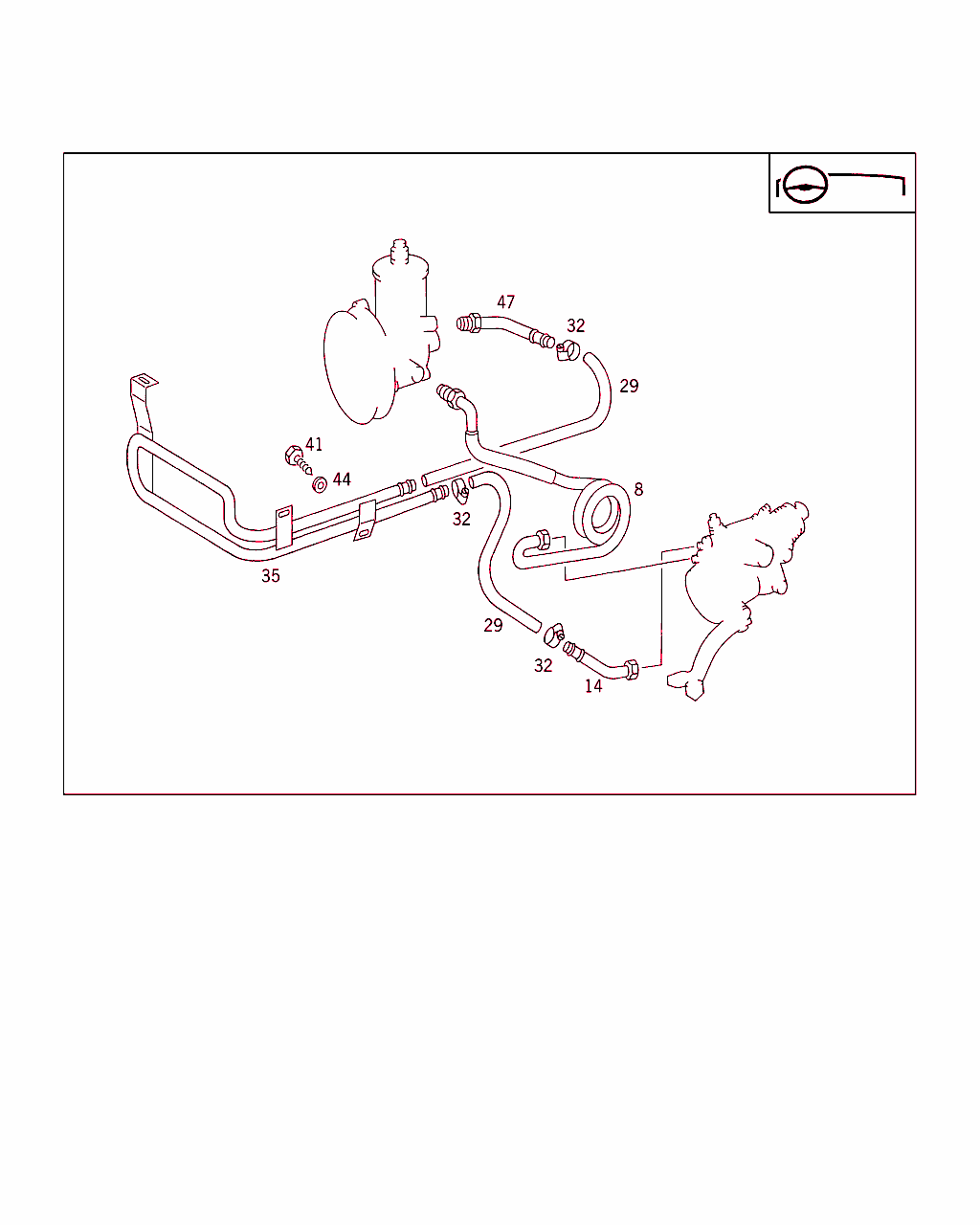

B46060000024.030226

[image]

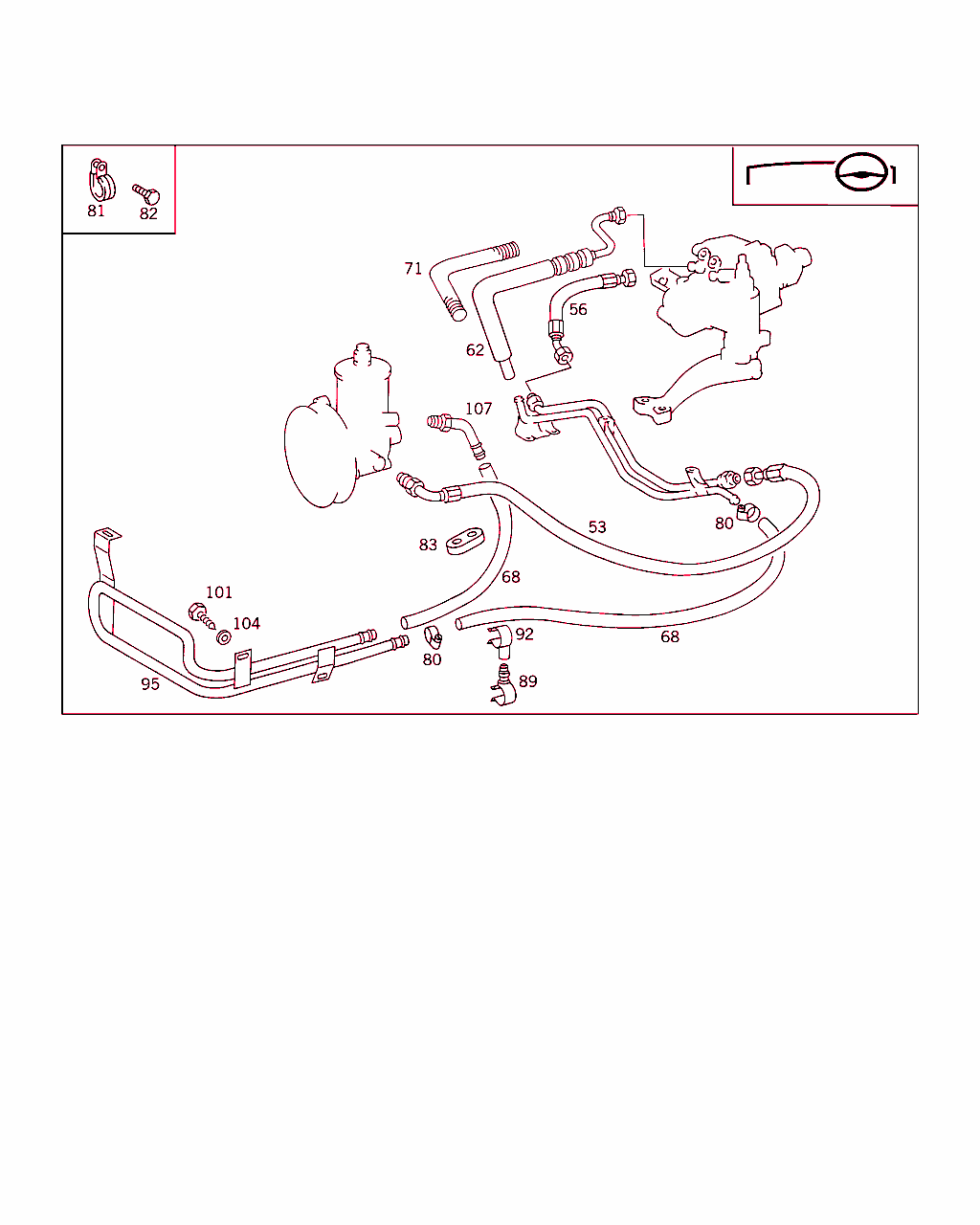

B46060000025.950516

[image]

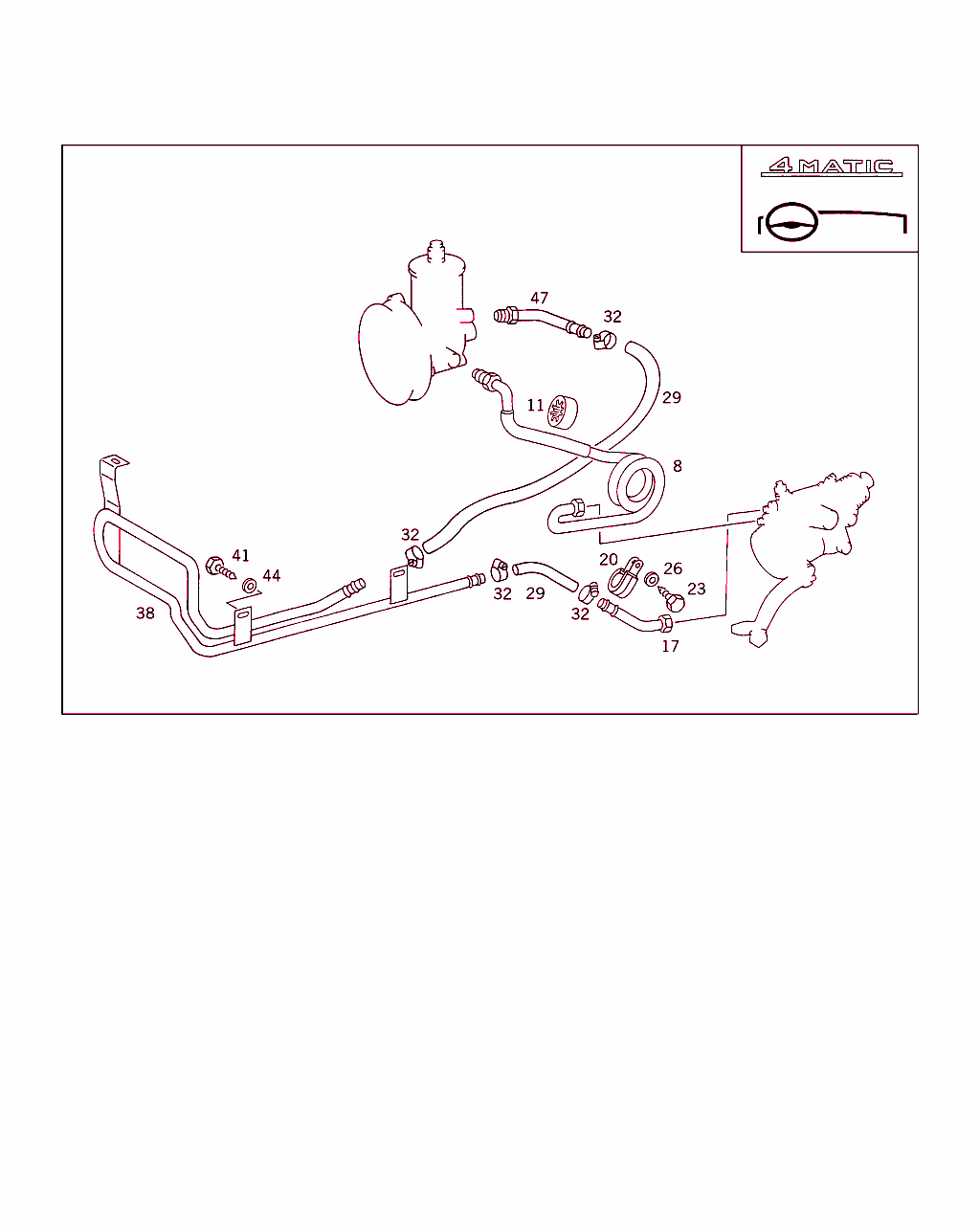

B46060000020.950516

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 124 466 50 81
ホース
プレッシャ・ライン 		001 L
14 A 124 460 37 24
ライン
リターン 		001 L
29 A 201 997 03 82
ホース
ステアリングからクーリング・パイプへ
150 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001 L
29 A 201 997 03 82
ホース
クーリング・パイプからポンプへ
330 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001 L
32 N 916033 015101
クランプ

これに変更 A 005 997 27 90 		- L
32 A 005 997 27 90
ホース・クランプ 004 L
35 A 124 460 15 24
ライン
クーリング・パイプ 		001 L
38 A 124 460 41 24
ライン

これに変更 A 124 460 44 24
• +001 A 124 460 39 24 		- L
38 A 124 460 44 24
ライン
クーリング・パイプ

ﾌｯﾄﾉｰﾄ解説
[019]
ｼｬｼﾅﾝﾊﾞNo.以降: B 065822
 		001 L
41 N 007976 005203
鉄板ビス 003 L
44 N 000125 006421
ウインドウ

これに変更 N 000125 006449 		003 L
44 N 000125 006449
ウインドウ 003 L
47 A 124 460 32 24
ライン
リターン

ﾌｯﾄﾉｰﾄ解説
[028]
ｼｬｼﾅﾝﾊﾞNo.以降: B 532500
その他取付け
B 530978,B 531618,B 531888,B 531900,B 531981,B 532007,B 532021,B 532026,B 532039,B 532041,B 532054,B 532057,B 532065,B 532072,
B 532089,B 532115,B 532123,B 532143,B 532149,B 532154,B 532162,B 532163,B 532173,B 532174,B 532182,B 532195,B 532201,B 532204,
B 532221,B 532226,B 532231,B 532234,B 532236,B 532240,B 532243,B 532244,B 532246,B 532249,B 532252,B 532255,B 532256,B 532262,
B 532266,B 532270,B 532273,B 532277,B 532279,B 532285,B 532286,B 532298,B 532300,B 532302,B 532305,B 532313,B 532315,B 532321,
B 532323,B 532328,B 532331,B 532333,B 532340,B 532341,B 532343,B 532349,B 532351,B 532355,B 532372,B 532376,B 532383,B 532390,
B 532398,B 532400,B 532405,B 532413,B 532414,B 532418,B 532423,B 532438,B 532441,B 532443,B 532450,B 532479,
例外:
B 532501,B 532504,B 532514,B 532559,B 532574,B 532581,B 532607,B 532615,B 532617,B 532620,B 532623,B 532638,B 532640,B 532642,
B 532647,B 532650,B 532656,B 532658,B 532660,B 532665,B 532668,B 532680,B 532686,B 532688,B 532689,B 532705,B 532720,B 532722,
B 532732,B 532737,B 532745,B 532758,B 532763,B 532775,B 532777,B 532784,B 532846,B 532849,B 532882,B 532889,B 532890,B 532894-
B 532896,B 532902,B 532904,B 532911,B 532925,B 532927-B 532930,B 532933,B 532935,B 532941,B 532994,B 534059,B 534065,B 534091,
B 534237,B 534251,B 534252,B 534392,B 534425,B 534433,B 534438,B 534441,B 534449,B 534453,B 534631,B 534725,B 534740,B 534741,
B 534767,B 534924,B 534925,B 534931,B 535882,B 536099,B 536360,B 536663,B 539042,B 539145,B 539200,B 539283,B 539333,B 539411,
B 540396,B 540780,B 542716,
B 542747,B 542832,B 542843,B 542854,B 542865,B 542882,B 542889,B 542918,B 542921,B 542940,B 542980,B 542992,B 543011,B 543021,
B 543022,B 543115,B 543122,B 543132,B 543137,B 543138,B 543147,B 543152,B 543154,B 543182,B 543194,B 543206,B 543207,B 543261,
B 543262,B 543266,B 543273,B 543289,B 543290,B 543293,B 543297,B 543311,B 543316,B 543320,B 543321,B 543329,B 543330,B 543337,
B 543343,B 543346,B 543348,B 543363,B 543371,B 543375,B 543379,B 543384,B 543404,B 543409,B 543429,B 543436,B 543444,B 543447,
B 543453,B 543454,B 543458,B 543459,B 543461,B 543470,B 543473,B 543475,B 543478,B 543480,B 543482,B 543488,B 543490,B 543496,
B 543500,B 543504,B 543506,B 543516,B 543519,B 543521,B 543524,B 543525,B 543527,B 543530,B 543533-B 543535,B 543537,B 543539,
B 543544,B 543557,B 543562,B 543565,B 543569,
B 543575,B 543577,B 543579,B 543581,B 543584,B 543594,B 543596,B 543598,B 543601,B 543602,B 543610,B 543614,B 543616,B 543617,
B 543621,B 543627,B 543632,B 543633,B 543635,B 543636,B 543640,B 543643,B 543644,B 543649,B 543652,B 543658,B 543660,B 543661,
B 543663,B 543665,B 543673,B 543677,B 543680,B 543681,B 543685,B 543687,B 543693,B 543710,B 543715,B 543719,B 543722,B 543723,
B 543726,B 543727,B 543731,B 543732,B 543734,B 543746,B 543752,B 543757,B 543759,B 543762,B 543771,B 543775,B 543776,B 543782,
B 543784,B 543785,B 543795,B 543797,B 543806,B 543807,B 543818-B 543821,B 543824,B 543826,B 543835,B 543836,B 543841,B 543855,
B 543857,B 543859,B 543860,B 543862,B 543867-B 543869,B 543872,B 543875,B 543878,B 543886,B 543888,B 543891,B 543893,B 543895,
B 543897,B 543899,B 543904,
B 544204,B 544206,B 544212,B 544214,B 544218,B 544222,B 544225,B 544233,B 544239,B 544241,B 544242,B 544244,B 544245,B 544247,
B 544250,B 544251,B 544253,B 544254,B 544256,B 544261,B 544263,B 544264,B 544266,B 544272,B 544273,B 544278,B 544288,B 544292,
B 544296,B 544301,B 544302,B 544304,B 544309,B 544310,B 544314,B 544315,B 544317,B 544319,B 544321-B 544323,B 544333,B 544334,
B 544339,B 544344,B 544346,B 544349,B 544351,B 544356,B 544364,B 544367,B 544373,B 544375,B 544376,B 544381,B 544384,B 544392,
B 544394,B 544401,B 544413,B 544416,B 544417,B 544431,B 544432,B 544434,B 544442,B 544449,B 544450,B 544451,B 544459,B 544463,
B 544468,B 544475,B 544479,B 544480,B 544490,B 544491,B 544495,B 544500,B 544525,B 544534-B 544536,B 544538,B 544539,B 544550,
B 544552,B 544553,B 544556,B 544558,
B 544562,B 544565,B 544570,B 544586,B 544588,B 544595,B 544616,B 544617,B 544641,B 544645,B 544649,B 544662,B 544671,B 544677,
B 544682,B 544683,B 544686,B 544696,B 544731,B 544740,B 544797,B 544803,B 544819,B 544855,B 544857,B 544877,B 544894,B 544921,
B 544952,B 544974,B 544980,B 545008,B 545059,B 545124,B 545259,B 545280,B 545295,B 545727,B 545796,B 545803,B 545851,B 545871,
B 547069,B 547207,B 553499,B 554966,B 557559,B 557632,B 557687,B 557734,B 569233,B 569287,B 569340,B 569388,B 569536.
 		001 L
53 A 124 466 35 81
ホース
ポンプからプレッシャ・ラインへ 		001 R
56 A 124 466 31 81
ホース
プレッシャ・ラインからステアリングまで 		001 R
62 A 124 997 85 82
ホース
ステアリング / リターン・ライン 		001 R
68 A 201 997 03 82
ホース
リターン・ラインからポンプへ
330 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001 R
68 A 201 997 03 82
ホース
クーリング・パイプからポンプへ
280 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001 R
80 N 916033 015101
クランプ

これに変更 A 005 997 27 90 		- R
80 A 005 997 27 90
ホース・クランプ 005 R
81 N 916016 022202
クランプ
高圧ホース 		001 R
82 N 000933 008212
ボルト

これに変更 N 304017 008016 		- R
82 N 304017 008016
6角ボルト
高圧ホース 		001 R
83 A 201 466 01 82
ラバー・リング 001 R
89 A 617 187 01 90
スペーサ 001 R
92 A 617 187 00 90
ホース・ホルダ 001 R
95 A 124 460 41 24
ライン

これに変更 A 124 460 44 24
• +001 A 124 460 39 24 		- R
95 A 124 460 44 24
ライン
クーリング・パイプ 		001 R
101 N 007976 005203
鉄板ビス 002 R
104 N 000125 006421
ウインドウ

これに変更 N 000125 006449 		002 R
104 N 000125 006449
ウインドウ 002 R
107 A 124 460 32 24
ライン
リターン・ラインからポンプへ

ﾌｯﾄﾉｰﾄ解説
[028]
ｼｬｼﾅﾝﾊﾞNo.以降: B 532500
その他取付け
B 530978,B 531618,B 531888,B 531900,B 531981,B 532007,B 532021,B 532026,B 532039,B 532041,B 532054,B 532057,B 532065,B 532072,
B 532089,B 532115,B 532123,B 532143,B 532149,B 532154,B 532162,B 532163,B 532173,B 532174,B 532182,B 532195,B 532201,B 532204,
B 532221,B 532226,B 532231,B 532234,B 532236,B 532240,B 532243,B 532244,B 532246,B 532249,B 532252,B 532255,B 532256,B 532262,
B 532266,B 532270,B 532273,B 532277,B 532279,B 532285,B 532286,B 532298,B 532300,B 532302,B 532305,B 532313,B 532315,B 532321,
B 532323,B 532328,B 532331,B 532333,B 532340,B 532341,B 532343,B 532349,B 532351,B 532355,B 532372,B 532376,B 532383,B 532390,
B 532398,B 532400,B 532405,B 532413,B 532414,B 532418,B 532423,B 532438,B 532441,B 532443,B 532450,B 532479,
例外:
B 532501,B 532504,B 532514,B 532559,B 532574,B 532581,B 532607,B 532615,B 532617,B 532620,B 532623,B 532638,B 532640,B 532642,
B 532647,B 532650,B 532656,B 532658,B 532660,B 532665,B 532668,B 532680,B 532686,B 532688,B 532689,B 532705,B 532720,B 532722,
B 532732,B 532737,B 532745,B 532758,B 532763,B 532775,B 532777,B 532784,B 532846,B 532849,B 532882,B 532889,B 532890,B 532894-
B 532896,B 532902,B 532904,B 532911,B 532925,B 532927-B 532930,B 532933,B 532935,B 532941,B 532994,B 534059,B 534065,B 534091,
B 534237,B 534251,B 534252,B 534392,B 534425,B 534433,B 534438,B 534441,B 534449,B 534453,B 534631,B 534725,B 534740,B 534741,
B 534767,B 534924,B 534925,B 534931,B 535882,B 536099,B 536360,B 536663,B 539042,B 539145,B 539200,B 539283,B 539333,B 539411,
B 540396,B 540780,B 542716,
B 542747,B 542832,B 542843,B 542854,B 542865,B 542882,B 542889,B 542918,B 542921,B 542940,B 542980,B 542992,B 543011,B 543021,
B 543022,B 543115,B 543122,B 543132,B 543137,B 543138,B 543147,B 543152,B 543154,B 543182,B 543194,B 543206,B 543207,B 543261,
B 543262,B 543266,B 543273,B 543289,B 543290,B 543293,B 543297,B 543311,B 543316,B 543320,B 543321,B 543329,B 543330,B 543337,
B 543343,B 543346,B 543348,B 543363,B 543371,B 543375,B 543379,B 543384,B 543404,B 543409,B 543429,B 543436,B 543444,B 543447,
B 543453,B 543454,B 543458,B 543459,B 543461,B 543470,B 543473,B 543475,B 543478,B 543480,B 543482,B 543488,B 543490,B 543496,
B 543500,B 543504,B 543506,B 543516,B 543519,B 543521,B 543524,B 543525,B 543527,B 543530,B 543533-B 543535,B 543537,B 543539,
B 543544,B 543557,B 543562,B 543565,B 543569,
B 543575,B 543577,B 543579,B 543581,B 543584,B 543594,B 543596,B 543598,B 543601,B 543602,B 543610,B 543614,B 543616,B 543617,
B 543621,B 543627,B 543632,B 543633,B 543635,B 543636,B 543640,B 543643,B 543644,B 543649,B 543652,B 543658,B 543660,B 543661,
B 543663,B 543665,B 543673,B 543677,B 543680,B 543681,B 543685,B 543687,B 543693,B 543710,B 543715,B 543719,B 543722,B 543723,
B 543726,B 543727,B 543731,B 543732,B 543734,B 543746,B 543752,B 543757,B 543759,B 543762,B 543771,B 543775,B 543776,B 543782,
B 543784,B 543785,B 543795,B 543797,B 543806,B 543807,B 543818-B 543821,B 543824,B 543826,B 543835,B 543836,B 543841,B 543855,
B 543857,B 543859,B 543860,B 543862,B 543867-B 543869,B 543872,B 543875,B 543878,B 543886,B 543888,B 543891,B 543893,B 543895,
B 543897,B 543899,B 543904,
B 544204,B 544206,B 544212,B 544214,B 544218,B 544222,B 544225,B 544233,B 544239,B 544241,B 544242,B 544244,B 544245,B 544247,
B 544250,B 544251,B 544253,B 544254,B 544256,B 544261,B 544263,B 544264,B 544266,B 544272,B 544273,B 544278,B 544288,B 544292,
B 544296,B 544301,B 544302,B 544304,B 544309,B 544310,B 544314,B 544315,B 544317,B 544319,B 544321-B 544323,B 544333,B 544334,
B 544339,B 544344,B 544346,B 544349,B 544351,B 544356,B 544364,B 544367,B 544373,B 544375,B 544376,B 544381,B 544384,B 544392,
B 544394,B 544401,B 544413,B 544416,B 544417,B 544431,B 544432,B 544434,B 544442,B 544449,B 544450,B 544451,B 544459,B 544463,
B 544468,B 544475,B 544479,B 544480,B 544490,B 544491,B 544495,B 544500,B 544525,B 544534-B 544536,B 544538,B 544539,B 544550,
B 544552,B 544553,B 544556,B 544558,
B 544562,B 544565,B 544570,B 544586,B 544588,B 544595,B 544616,B 544617,B 544641,B 544645,B 544649,B 544662,B 544671,B 544677,
B 544682,B 544683,B 544686,B 544696,B 544731,B 544740,B 544797,B 544803,B 544819,B 544855,B 544857,B 544877,B 544894,B 544921,
B 544952,B 544974,B 544980,B 545008,B 545059,B 545124,B 545259,B 545280,B 545295,B 545727,B 545796,B 545803,B 545851,B 545871,
B 547069,B 547207,B 553499,B 554966,B 557559,B 557632,B 557687,B 557734,B 569233,B 569287,B 569340,B 569388,B 569536.
 		001 R
