乗用車セダン、モデル・イヤー 93 年識別 No. C 019245 以前、例外は B 962441 〜 C 019244 コード 804 装備乗用車セダン、モデル・イヤー 94 年識別 No. C 019246 以降、他に取り付けられている場所は B 962441 〜 C 019244 コード 804 装備 識別 No. C 145533 以前、例外は C 129334、C 135635乗用車セダン、モデル・イヤー 95 年 識別 No. C 145534 以降、他に取り付けられている場所は C 129334、C 135635
124.028 => E 280 JAPAN
M: 104942
GA: 722433

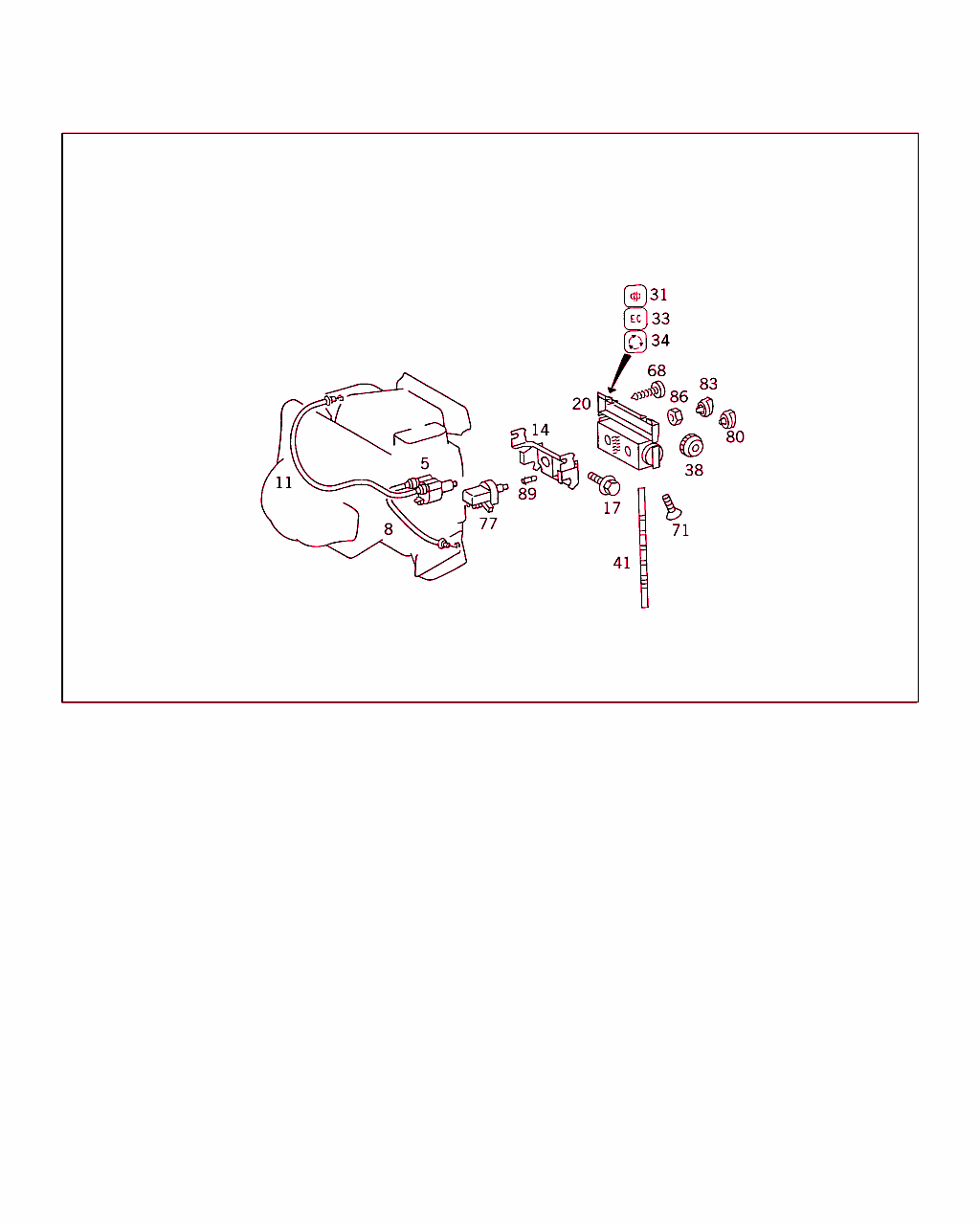

Schema

B83135000017.950517

[image]

B83135000028.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 830 20 85
操作ユニット
デフロスタおよびレッグ・ルーム操作ユニット 		001
8 A 124 830 00 31
ワイヤ
レッグルーム・フラップ 		001
11 A 124 830 01 31
ワイヤ
デフロスタ・フラップ 		001
14 A 124 833 03 14
ホルダー
デフロスタおよびレッグ・ルーム操作ユニット 		001
17 N 914126 005000
ボルト
操作ユニットのホルダ / ヒータ・ハウジング 		002
20 A 124 830 38 85
操作ユニット
センタ・ノズル・ブレンド付きテンプマチック

ﾌｯﾄﾉｰﾄ解説
[042]
ｼｬｼﾅﾝﾊﾞNo.以降:
B 587816、その内以下を除く　　　　　　　　
B 587834,B 587852,B 587857,B 587858,B 587869,B 587875,B 587888,B 587894,B 587904,B 587921,B 587926,B 587933,B 587935,B 587943,
B 587947,B 587953,B 587962,B 587973,B 587996,B 588022,B 588030,B 588037,B 588042,B 588058,B 588063,B 588087,B 588095,B 588123,
B 588130,B 588146,B 588164,B 588174,B 588181,B 588218,B 588225,B 588292,B 588312,B 588332,B 588379,B 588391,B 588418,B 588454,
B 588482,B 588504,B 588527,B 588543,B 588552,B 588570,B 588577,B 588594,B 588601,B 588602,B 588612,B 588624,B 588625,B 588639,
B 588648,B 588655,B 588665,B 588687,B 588699,B 588700,B 588719,B 588752,B 588765,B 588789,B 588791,B 588813,B 588833,B 588838,
B 588861,B 588928,B 588958,B 588971,B 588984,B 589006,B 589014,B 589041,B 589057,B 589082,B 589114,B 589123,B 589131,B 589141,
B 589147,B 589148,B 589171,B 589187,B 589202,
B 589223,B 589226,B 589232,B 589247,B 589250,B 589268,B 589276,B 589291,B 589304,B 589314,B 589324,B 589330,B 589352,B 589386,
B 589393,B 589410,B 589439,B 589463,B 589504,B 589514,B 589534,B 589535,B 589554,B 589558,B 589575,B 589576,B 589599,B 589637,
B 589656,B 589665,B 589689,B 589717,B 589741,B 589765,B 589796,B 589819,B 589843,B 589877,B 589899,B 589911,B 589922,B 590005,
B 590033,B 590057,B 590064,B 590093,B 590096,B 590241,B 590354,B 590402,B 591280,B 591976,B 592020,B 592173,B 592462,B 592472,
B 592477,B 592498,B 592500,B 592501,B 592506,B 592508,B 592519,B 592589,B 592625,B 592632,B 592638,B 592650,B 592671,B 592678,
B 592691,B 592725,B 592730,B 592748,B 592777,B 592783,B 592793,B 592829,B 592847,B 592906,B 592963,B 593019,B 593022,B 593061,
B 593167,B 593205,B 593226,B 593409,B 593471,B 593502,
B 593504,B 593654,B 594527,B 594539,B 594541.
その他取付け
B 584168,B 584217,B 584406,B 584455,B 584732,B 584772,B 584867,B 585081,B 585090,B 585242,B 585343,B 585380,B 585443,B 585453,
B 585491,B 585729,B 585749,B 585759,B 585761,B 586015,B 586020,B 586029,B 586066,B 586073,B 586359,B 586360,B 586400,B 586415,
B 586709,B 586728,B 586743,B 586745,B 586762,B 586766,B 586782,B 586892,B 586909,B 586973,B 586975,B 586982,B 586991,B 586995,
B 587022,B 587023,B 587048,B 587208,B 587221,B 587319,B 587326,B 587332,B 587353,B 587706,B 587714,B 587718,B 587721,B 587725,
B 587732,B 587740,B 587748,B 587753,B 587761,B 587767,B 587778,B 587784,B 587791,B 587796,B 587801,B 587802.
 		001
31 A 124 821 10 58
ボタン
コンプレッサ 		001
33 A 124 821 13 58
ボタン
エア・コンプレッサ、制御 		001
34 A 124 821 12 58
ボタン
内気 		001
38 A 124 820 15 03
セレクタ
左 		001
38 A 124 820 16 03
セレクタ
右 		001
41 A 124 821 29 67
アイコン 002
68 A 140 990 06 22
ボルト
オートマチック・ヒータ・コントロール・システム / ストリップ、ハウジング上部 		004
71 N 914136 004202
ボルト
コントロール・システム / ハウジング、 収納トレイ (デポジット・トレイ) 付き 		002
77 A 124 820 23 10
スイッチ
ブロワ 		001
80 A 124 820 01 92
ノブ
ブロワ・スイッチ 		001
83 A 124 820 00 92
ノブ
デフロスタおよびレッグ・ルーム操作ユニット 		001
86 A 124 990 00 51
ナット
センタ・カバー 		002
89 A 000 825 00 94
電球

これに変更 N 000000 001061 		-
89 N 000000 001061
電球
照明ボタン 		002
110 A 126 830 14 72
温度センサ
車内 / ルーフ・フレーム 		001
113 A 000 830 96 08
ブロワ

これに変更 A 000 830 19 08 		-
113 A 000 830 19 08
ブロワ
温度センサ・?ベンチレーション 		001
116 A 124 835 58 14
ホルダー
温度センサー・ ベンチレーション用ブロワーに 		001 LA
116 A 124 835 58 14
ホルダー
温度センサー・ ベンチレーション用ブロワーに

ﾌｯﾄﾉｰﾄ解説
[054]
ｼｬｼﾅﾝﾊﾞNo.以降: B 711096
 		001 RA
119 N 914136 004203
ボルト
インストルメント・パネル、右下部 		002
122 A 124 832 10 88
ホース
ルーフ・フレームに取り付ける温度センサ・ホースとブロワのあいだ 		001 LA
122 A 124 832 16 88
ホース
ルーフ・フレームに取り付ける温度センサ・ホースとブロワのあいだ

ﾌｯﾄﾉｰﾄ解説
[054]
ｼｬｼﾅﾝﾊﾞNo.以降: B 711096
 		001 RA
125 A 126 835 03 93
インシュレータ
温度センサー・ ベンチレーション用ブロワーに 		001 LA
125 A 126 835 03 93
インシュレータ
温度センサー・ ベンチレーション用ブロワーに 		001 RA
128 A 126 990 10 36
ヘキサゴン鉄板ビス
温度センサー・ ベンチレーション用ブロワーに 		001 LA
128 A 126 990 10 36
ヘキサゴン鉄板ビス
温度センサー・ ベンチレーション用ブロワーに

ﾌｯﾄﾉｰﾄ解説
[054]
ｼｬｼﾅﾝﾊﾞNo.以降: B 711096
 		001 RA
135 A 124 832 09 88
ホース
ルーフ・フレームの温度センサから エア・ジェット・ノズル・ホースまで
1670 MM 		001
135 A 124 832 09 88
ホース
ルーフ・フレームに取り付ける温度センサ・ホースとエア・ジェット・ノズルのあいだ
1670 MM 		001
137 A 124 832 00 27
アダプタ
ルーフ・フレームに取り付ける温度センサ・ホースとエア・ジェット・ノズルのあいだ 		001
140 A 126 988 52 78
クリップ 001
143 A 124 832 00 99
リング 002
