乗用車セダン、モデル・イヤー 93 年識別 No. C 019245 以前、例外は B 962441 〜 C 019244 コード 804 装備乗用車セダン、モデル・イヤー 94 年識別 No. C 019246 以降、他に取り付けられている場所は B 962441 〜 C 019244 コード 804 装備 識別 No. C 145533 以前、例外は C 129334、C 135635乗用車セダン、モデル・イヤー 95 年 識別 No. C 145534 以降、他に取り付けられている場所は C 129334、C 135635
124.028 => E 280 JAPAN
M: 104942
GA: 722433

Schema

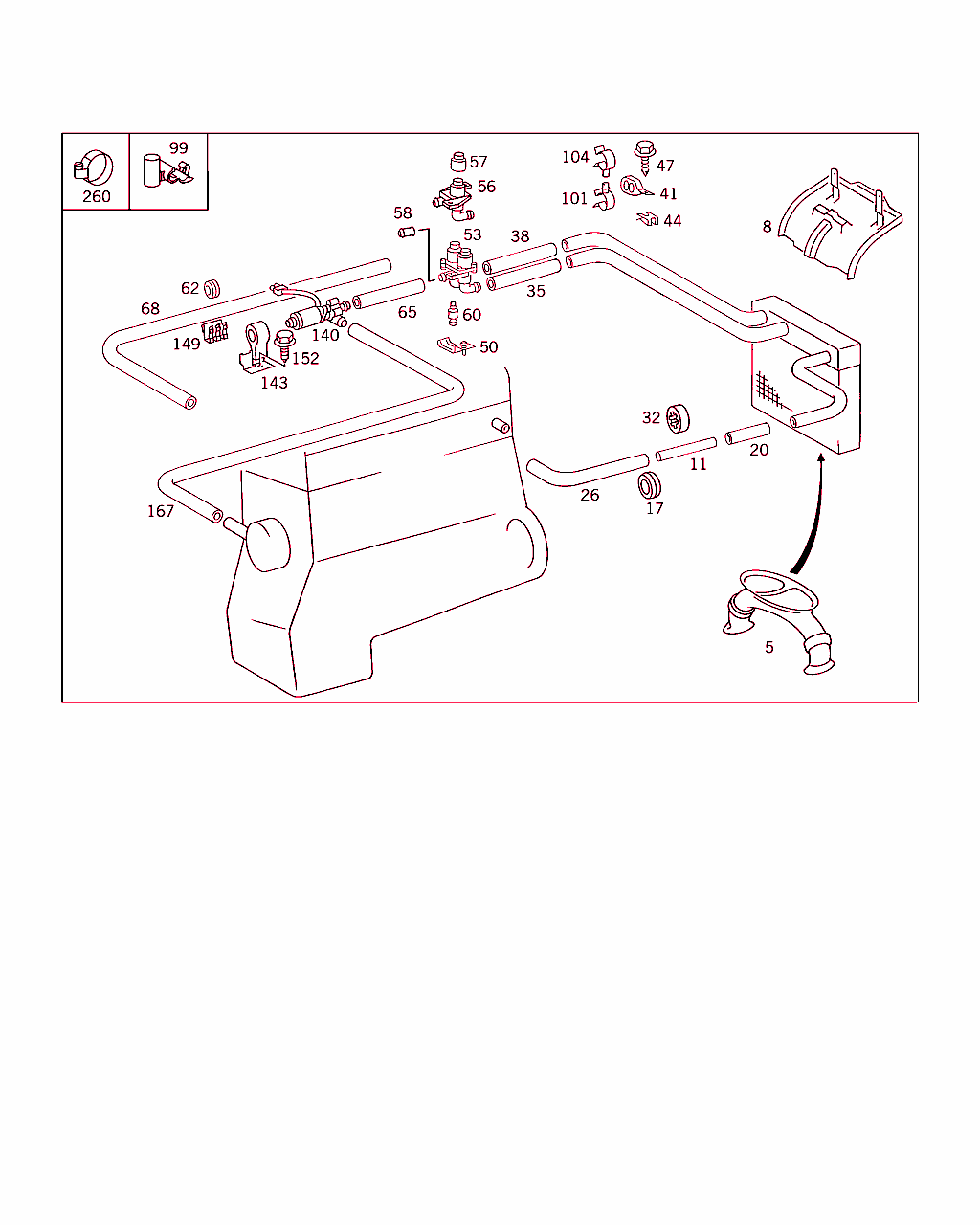

B83180000089.950728

[image]

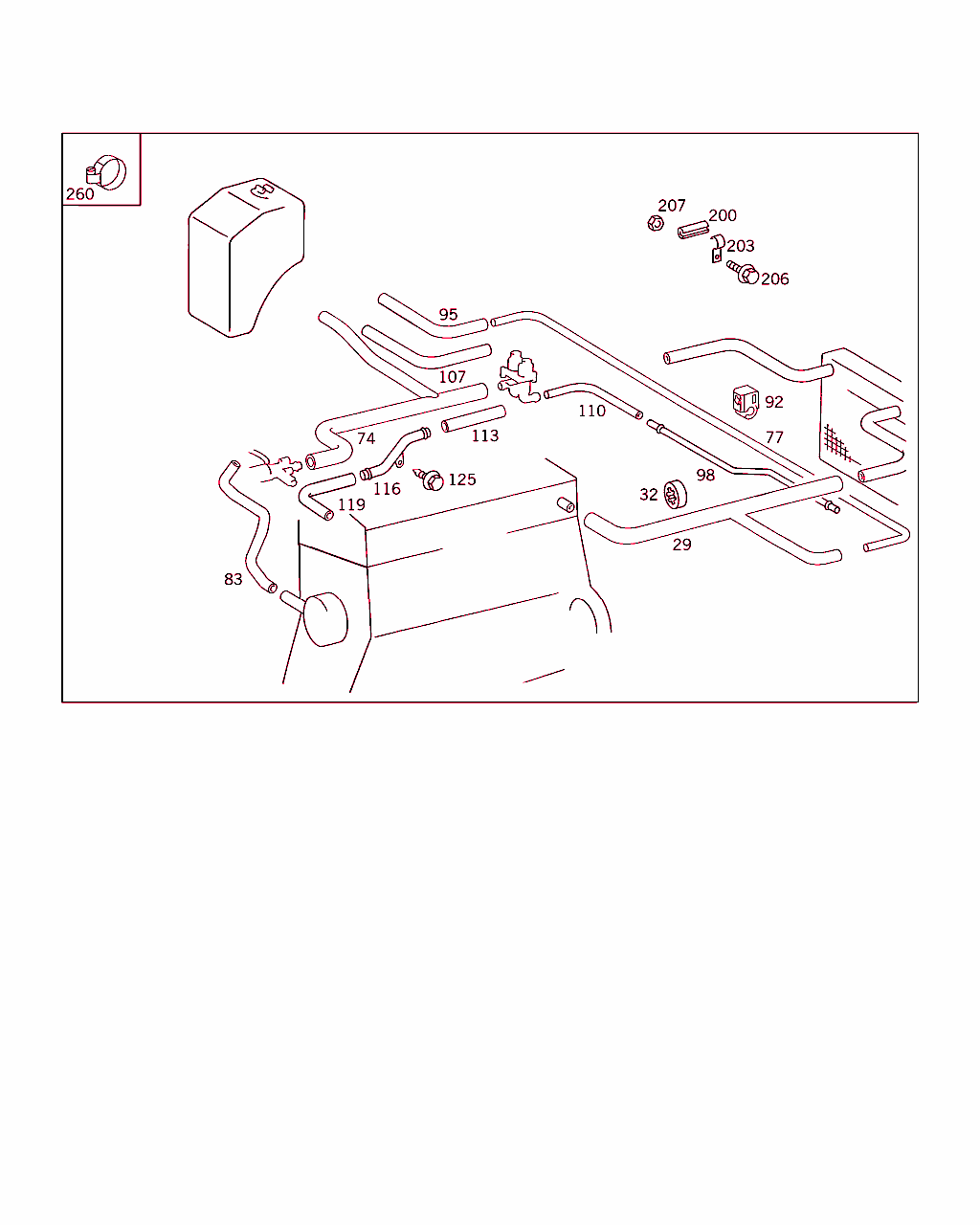

B83180000090.950524

[image]

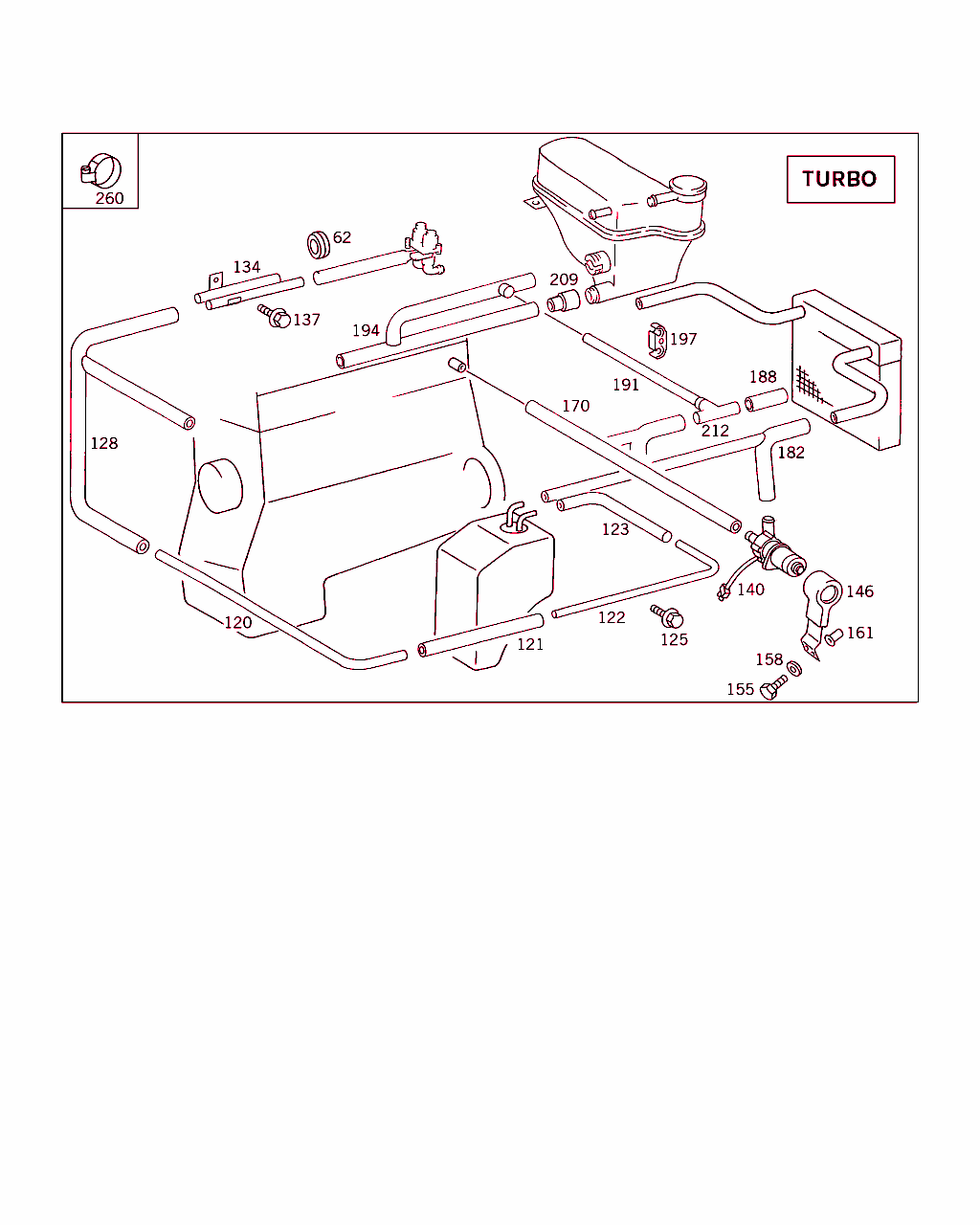

B83180000091.950524

[image]

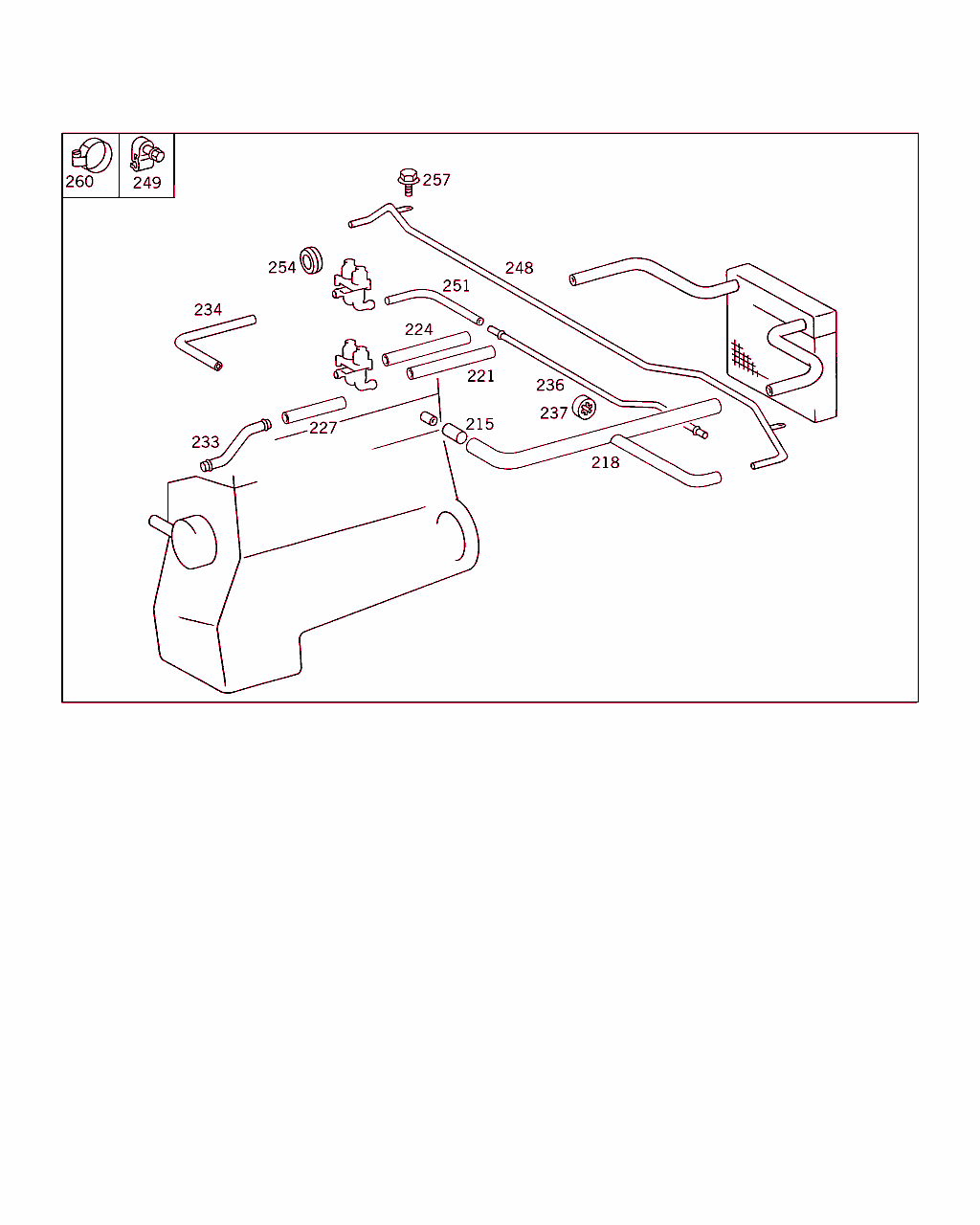

B83180000171.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 830 00 25
コネクティング・ピース
フロント・ウインドウ下センタ・ピース・ウォータ・ドレン 		001
8 A 124 830 00 28
ウォータ・チャンネル
フロント・ウインドウ下センタ・ピース・ウォータ・ドレン

ﾌｯﾄﾉｰﾄ解説
[017]
ダスト・フィルタの場合以外
[060]
ｼｬｼﾅﾝﾊﾞNo.以前: C 013141
[061]
ｼｬｼﾅﾝﾊﾞNo.以降: B 976852
 		001
17 A 126 997 15 81
グロメット
フューエル・フィード・ライン / ファイヤウォール 		001
26 A 124 830 63 96
ホース
フューエル・フィード・ラインに至るエンジン 		001 LA
26 A 124 830 64 96
ホース
フューエル・フィード・ラインに至るエンジン 		001 RA
32 A 116 466 08 82
ラバー・リング
フューエル・フィード・ラインに至るエンジン 		001 LA
35 A 124 832 71 93
ホース
熱交換器 / 左ウォータ・バルブ 		001
38 A 124 832 70 93
ホース
熱交換器 / 右ウォータ・バルブ 		001
53 A 001 830 37 84
バルブ
(ダブル・ウォータ・バルブ) 循環ポンプ付きマグネット 		001
57 A 001 835 37 64
ポンプ
循環ポンプ 		001
58 A 124 832 00 74
シール・キャップ
温水バルブ 		001
60 A 124 987 03 40
バッファ
ホルダとダブル・ウォータ・バルブの間 		003
62 A 124 997 75 81
グロメット
パーティションを通るリターン・ライン 		001 LA
62 A 124 997 72 81
グロメット
パーティションを通るリターン・ライン 		001 RA
77 A 124 830 54 15
パイプ
フィード・ライン 		001 LA
98 A 124 832 40 15
パイプ
車両ヒータ:ウォーミング・アップ 		001 LA
99 A 124 832 23 14
ホルダー
パイプ / パーティション 		001 LA
107 A 124 830 69 96
ホース
フューエル・フィード・ライン / ウォータ・タンク 		001 LA
107 A 124 832 76 93
ホース
リターンからウォータ・バルブへ 		001 LA
110 A 124 830 66 96
ホース
フィード、ウインドウ・ウォッシャ液ヒータ 		001
113 A 124 832 72 93
ホース
エンジンに至るウォータ・バルブ 		001
116 A 124 830 59 15
パイプ
リターン・ラインからエンジンへ 		001
119 A 124 832 74 93
ホース
リターン・ラインからエンジンへ 		001
128 A 124 506 29 35
成形ホース
パイプ / 右サイド・メンバ 		001
260 A 006 997 04 90
クランプ
28-35 MM 		NB
260 N 916026 023001
クランプ

これに変更 N 000000 000667 		-
260 N 000000 000667
クランプ
23-30 MM 		NB
260 N 916026 020001
クランプ

これに変更 N 000000 000667 		-
260 N 000000 000667
クランプ
20-32 MM 		NB
260 A 005 997 01 90
ホース・クランプ
14-24 		NB
260 A 005 997 01 90
ホース・クランプ
14-24 		NB
