乗用車セダン、モデル・イヤー 93 年識別 No. C 019245 以前、例外は B 962441 〜 C 019244 コード 804 装備乗用車セダン、モデル・イヤー 94 年識別 No. C 019246 以降、他に取り付けられている場所は B 962441 〜 C 019244 コード 804 装備 識別 No. C 148371 以前、例外は C 137839、C 140697 他に取り付けられている場所は C 149243、C 149362、C 152510乗用車セダン、モデル・イヤー 95 年 識別 No. C 148372 以降、他に取り付けられている場所は C 137839、C 140697
124.032 => E 320 JAPAN
M: 104992
GA: 722369

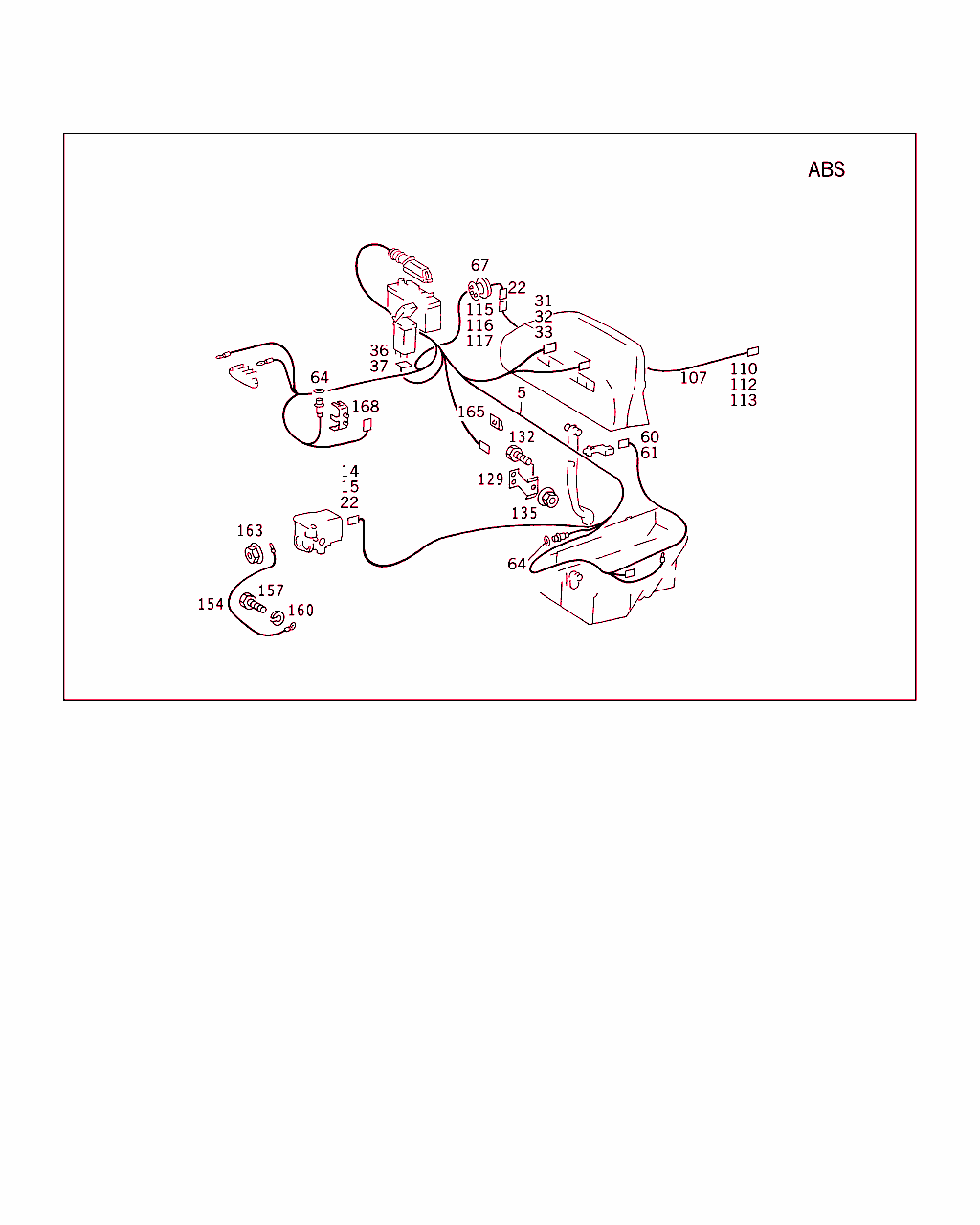

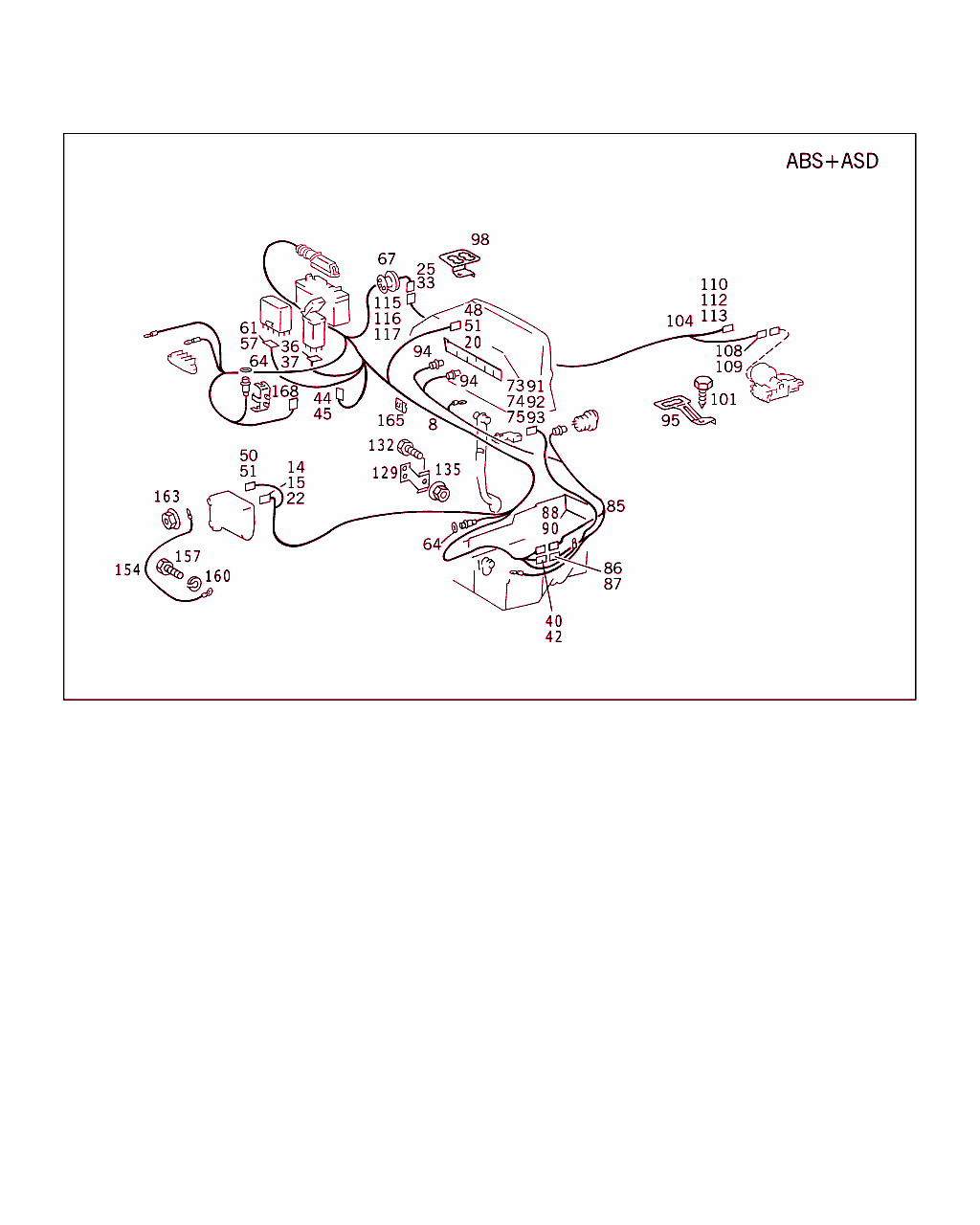

Schema

B54674000003.010830

[image]

B54674000004.010830

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 440 83 08
ケーブル・ハーネス
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		001 LA
5 A 124 440 10 10
ケーブル・ハーネス
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　
 		001 LA
5 A 124 440 84 08
ライン
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		001 RA
5 A 124 440 11 10
ケーブル・ハーネス
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　
 		001 RA
8 A 124 440 90 08
ライン
アンチロック・ブレーキング・システム (ABS) および オートマチック・ディファレンシャル・ロック (ASD

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		001 LA
8 A 124 440 06 10
ケーブル・ハーネス
アンチロック・ブレーキング・システム (ABS) および オートマチック・ディファレンシャル・ロック (ASD

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　
 		001 LA
8 A 124 440 91 08
ケーブル・ハーネス
アンチロック・ブレーキング・システム (ABS) および オートマチック・ディファレンシャル・ロック (ASD

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		001 RA
8 A 124 440 07 10
ケーブル・ハーネス
アンチロック・ブレーキング・システム (ABS) および オートマチック・ディファレンシャル・ロック (ASD

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　
 		001 RA
14 A 009 545 26 28
クラッチ
ハイドロリック・ユニット 		001
15 A 009 545 25 28
カバー
TO 009 545 26 28 		001
20 A 006 545 80 28
コンタクトサポート
インジケータ・ランプ
ABS/ASD 		001
22 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
25 A 012 545 04 28
電動クラッチ
リヤ・スピード・センサ・コネクタ、 2 ピン 		001
25 A 015 545 49 28
ソケット・スリーブ・ハウジング
コネクタ (リヤ・アクスル・スピード・センサ、4 ピン)

これに変更 A 014 545 85 28 		001
25 A 014 545 85 28
ソケット・スリーブ・ハウジング
コネクタ (リヤ・アクスル・スピード・センサ、4 ピン) 		001
31 A 008 545 20 28
ロワハウジング
コネクタ (インストルメント・クラスタまで)
ABS 		001 LA
32 A 009 545 14 28
アッパハウジング
TO 008 545 20 28 		NB
33 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
36 A 015 545 29 28
ハウジング
過電圧保護 		001
37 A 003 545 10 26
コンタクト・ソケット
4 MM 		NB
44 A 015 545 56 28
ハウジング
テスト・コネクタ
ABS 		001
45 A 002 545 30 26
コンタクト・ソケット
4 MM 		NB
48 A 012 545 83 28
ハウジング
インジケータ・ランプ
ABS-ASD 		001
50 A 012 545 86 28
ハウジング
ロッキング・ディファレンシャル・コントロール・バルブ 		001
51 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
57 A 014 545 33 28
ソケット・スリーブ・ハウジング
コントロール・ユニット
ASD 		001
60 A 014 545 01 28
ハウジング
ストップ・ランプ・スイッチ、2 ピン 		001
61 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
64 A 006 997 74 48
シール・リング
同軸コネクタ 		002
67 A 110 997 12 81
ラバー・グロメット
センサ・ケーブルの束 		001
73 A 013 545 89 28
中間プラグ
ストップ・ランプ・スイッチ、2 ピン 		001
74 A 014 545 04 28
中間プラグ
TO 013 545 89 28 		001
75 A 010 545 52 28
ソケット・スリーブ
4 MM 		NB
85 A 124 540 86 08
ケーブル・ハーネス
インジケータ・ランプ
ABS-ASD 		001 LA
85 A 124 440 92 08
ケーブル・ハーネス
インジケータ・ランプ
ABS/ASD 		001 RA
86 A 012 545 82 28
コネクタ・ハウジング
ABS/ASD 		001
87 A 011 545 16 28
プラグ・ピン
2.5 MM 		NB
91 A 013 545 89 28
中間プラグ
ストップ・ランプ・スイッチ、2 ピン 		001 RA
92 A 014 545 04 28
中間プラグ
TO 013 545 89 28 		001 RA
93 A 010 545 52 28
ソケット・スリーブ
4 MM 		NB RA
94 A 000 545 33 19
ランプ・ソケット
インジケータ・ランプ
ABS-ASD 		002
95 A 124 545 48 40
ホルダー
カップリング
ASD 		001 LA
101 N 007976 004205
鉄板ビス
ブラケット固定用ツール 		001 LA
154 A 140 540 07 31
マイナス・ケーブル
ハイドロリック・ユニット 		001
157 N 304017 006018
6角ボルト
アース・ストラップ固定用ツール 		001
160 N 912004 006102
ロック・ワッシャ
アース・ストラップ固定用ツール 		001
163 N 910113 005001
ヘキサゴン・ナット
アース・ストラップ固定用ツール 		001
165 A 000 988 34 78
クリップ
電気ケーブル / パーティション 		002
168 A 126 545 08 40
ホルダー
ABS コネクタ

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
[831]
モデル・イヤー 1993 年の終了以前
 		002
168 A 124 545 43 47
ホルダー
ABS コネクタ

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　
 		002
