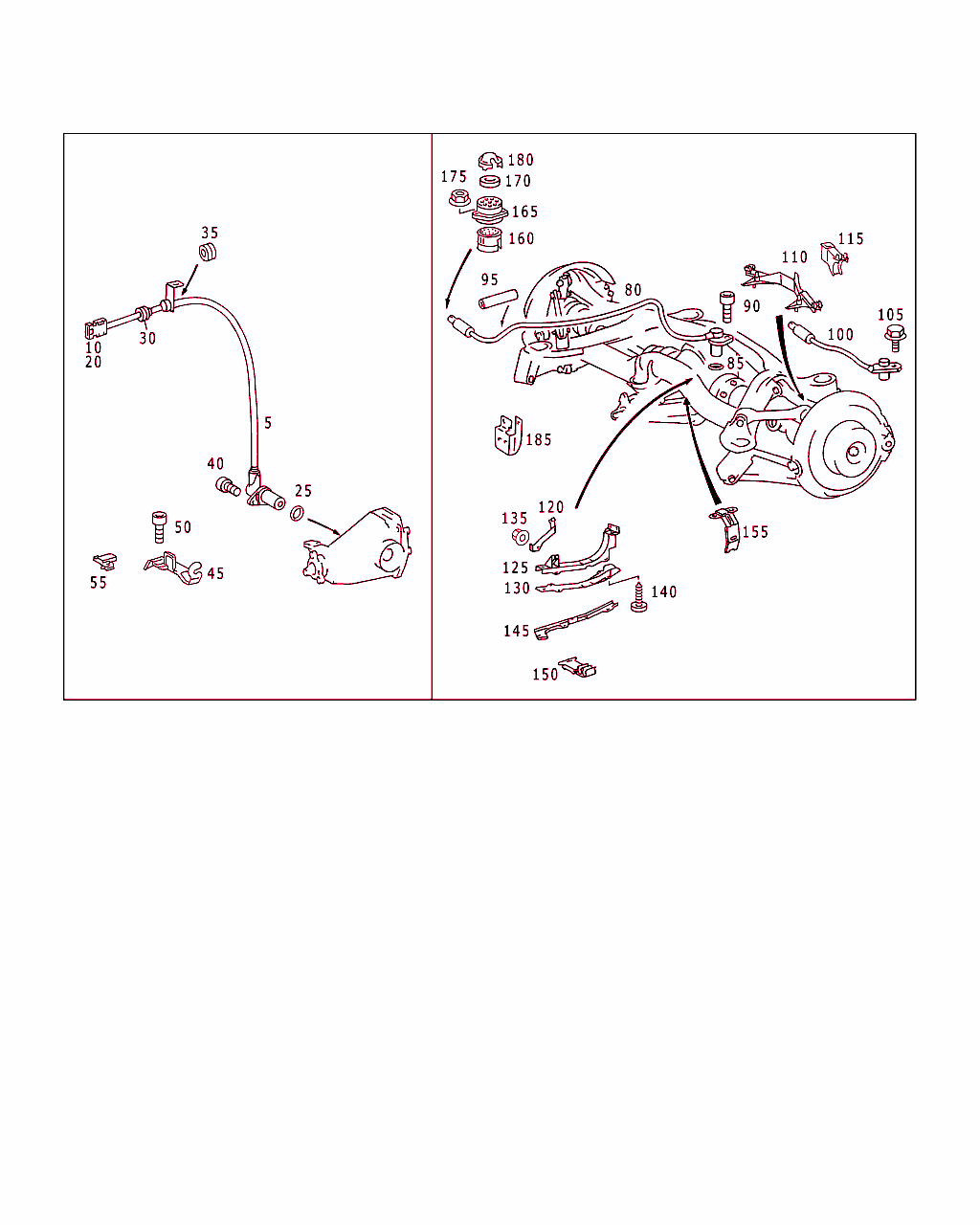

1つめのイラスト

`B54680000025.991126`

x	番号	部品番号	名称/補足ｲﾝﾌｫﾒｰｼｮﾝ	数	ﾊﾞｰｼﾞｮﾝ

5	A 124 540 20 17	センサリヤ・アクスル	001
10	A 012 545 04 28	電動クラッチ 2 ピン	001
20	A 013 545 79 28	プラグ・ピン 4 MM	002
25	A 014 997 97 48	シールリングスチール仕様の場合	001
25	A 006 997 73 48	シールリングプラスチック仕様の場合	001
30	A 001 997 14 81	ラバー・グロメット	001
35	A 000 997 31 81	貫通グロメット	001
40	N 914125 006502	ボルトリヤ・アクスル・ハウジング/スピード・センサ	001
40	N 914125 006502	ボルトリヤ・アクスル/ブラケット	001
45	A 140 545 11 40	ホルダースピード・センサ / リヤ・アクスル	001
50	N 000912 006095	ボルトリヤ・アクスル/ブラケット	002
55	A 129 546 02 43	ホルダーリヤ・アクスルの配線	001
80	A 124 540 21 17	センサ (スピード・センサ)、左リヤ	001
80	A 124 540 22 17	センサ (スピード・センサ)、右リヤ	001
85	A 014 997 97 48	シールリングスチール仕様の場合	001
90	N 914125 006502	ボルトリヤ・アクスル・ハウジング/スピード・センサ	002
95	A 124 546 04 30	被覆チューブリヤ・スピード・センサ	001
100	A 124 543 57 26	ライン左リヤ・アクスル・ブレーキ・パッド摩耗インジケータ	001
100	A 124 543 58 26	ラインリヤ・アクスル・プレーキ・ライニング摩耗インジケータ、右	001
105	N 914005 006009	ワッシャ付きボルトこれに変更 N 304017 006019 • +001 N 000137 006204	-
105	N 304017 006019	6角ボルトコネクタ (ブレーキ・パッド摩耗インジケータ)	002
110	A 129 546 23 43	ホルダープレーキ・パッド摩耗インジケータ電気ケーブル / リヤ・アクスル	002
115	A 124 546 13 43	ホルダープレーキ・パッド摩耗インジケータ電気ケーブル / リヤ・アクスル	002
120	A 124 540 28 73	ホルダーケーブル・ホルダ / リヤ・アクスル・キャリア	001
125	A 124 540 06 18	レールスタータからサイド・メンバまで	001
130	A 124 546 07 81	カバースタータからサイド・メンバまで	001
135	N 913023 006001	ナットレール / リヤ・アクスル・サポート	003
135	N 913023 006001	ナットコネクタ (リヤ・アクスル・ディストリビュータ)	003
135	N 913023 006001	ナットレール / ブラケット	001
140	N 007976 004205	鉄板ビスカバー / レール	004
140	N 007976 004205	鉄板ビスブラケット / リヤ・アクスル・サポート	002
145	A 124 545 50 47	ホルダーケーブル・ホルダ / リヤ・アクスル・キャリア	001
150	A 107 546 27 43	ホルダーケーブル・ホルダ	002
155	A 129 545 23 40	ホルダーフューエル・ポンプ・パッケージ・ブラケット下	001
160	A 000 545 38 40	カバーリヤ・アクスル	001
165	A 000 540 27 24	ハウジングコネクタ (リヤ・アクスル・ディストリビュータ)	001
170	A 000 545 38 80	シーリング・リング TO 000 540 31 24	001
175	N 913023 006001	ナットコネクタ (リヤ・アクスル・ディストリビュータ) TO 009 545 53 28	001
180	A 000 545 12 46	カバーリヤ・アクスル・スプリッタ上にクリップ止め	001
