STATION WAGON
FROM IDENT NO. F 264673 ALSO INSTALLED ON F 259905 - F 264671 WITH CODE 859
124.193 => E 300 DIESEL TURBODIESEL
M: 603960
GA: 722357

Schema

B83150000061.950517

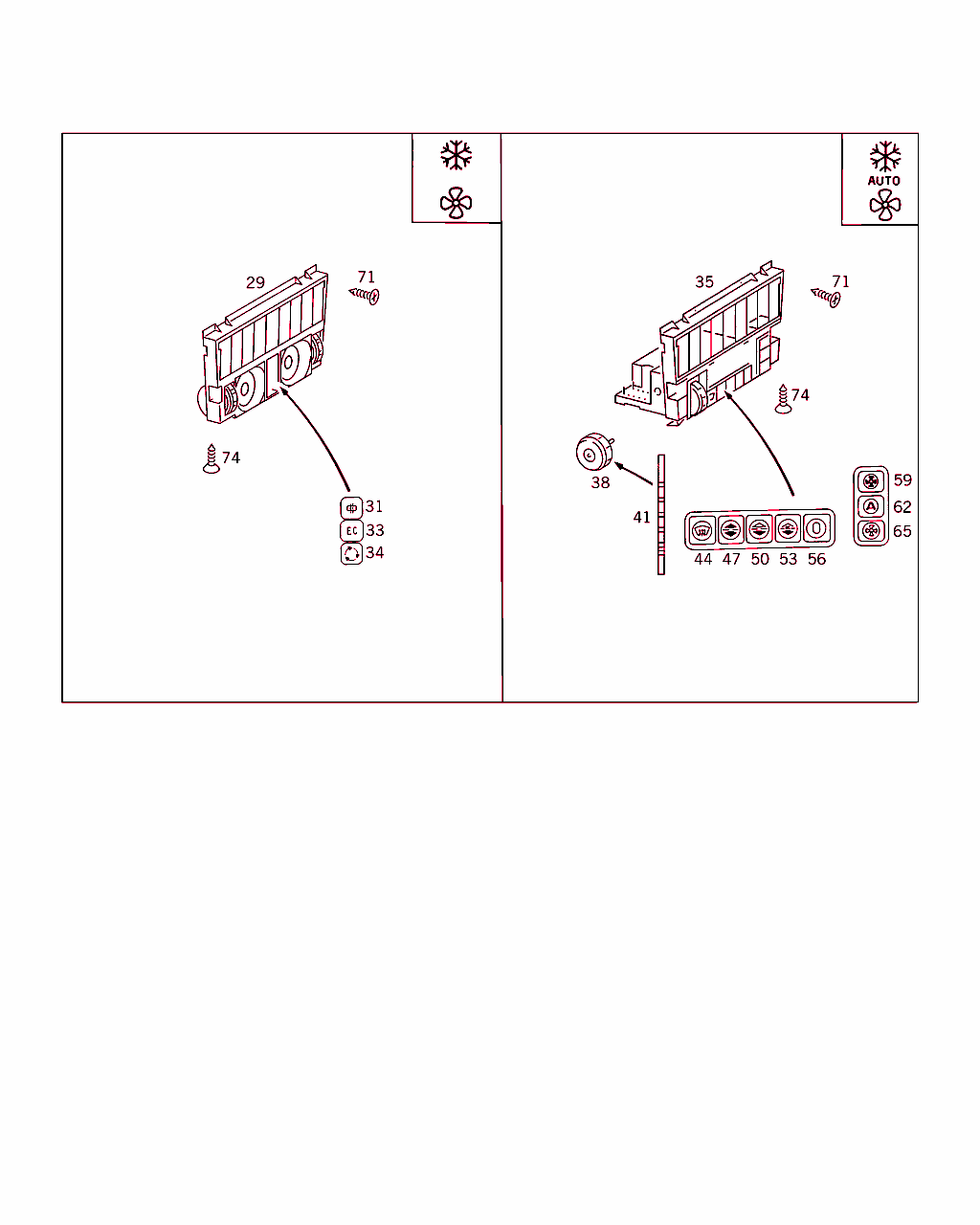

[image]

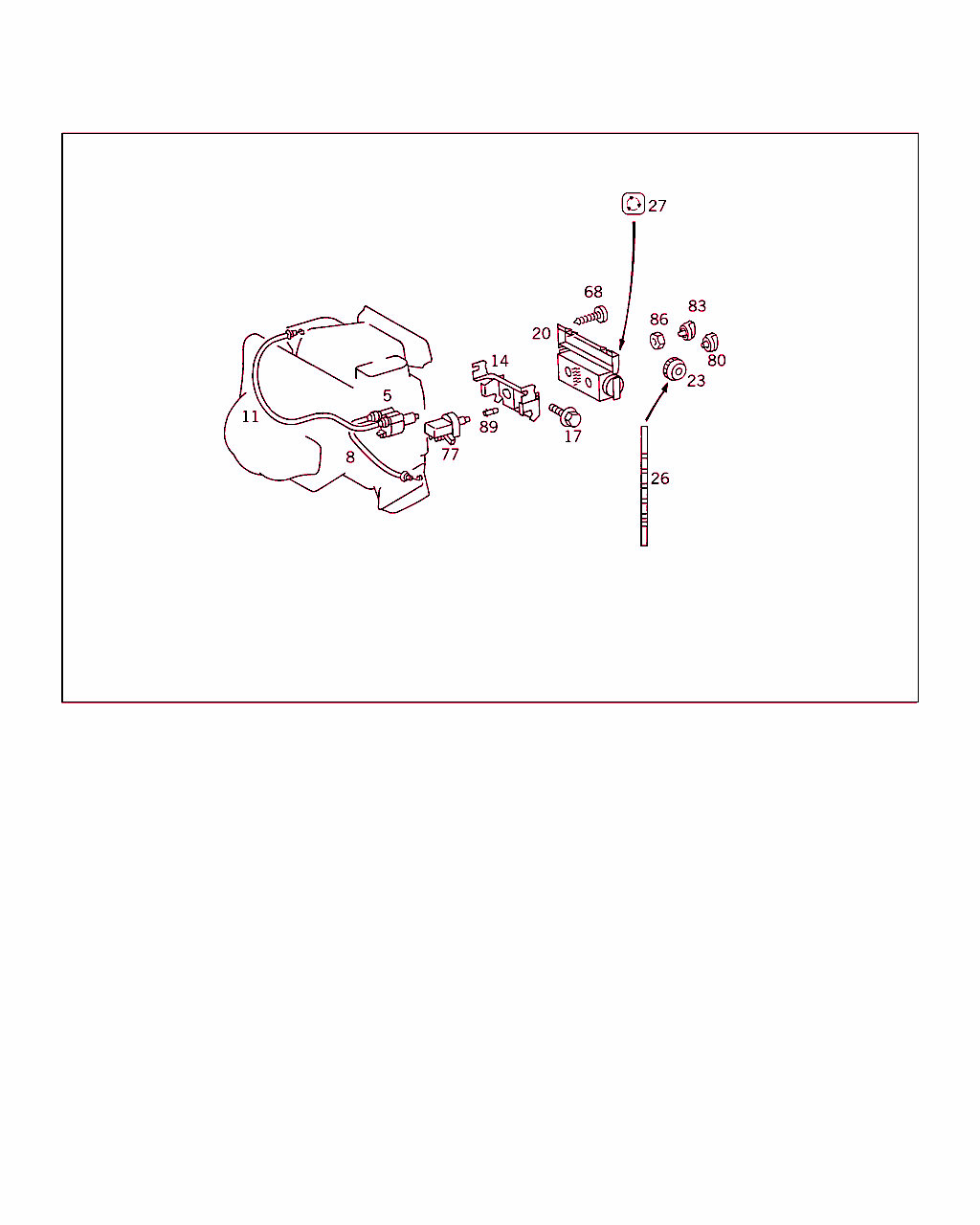

B83150000060.950517

[image]

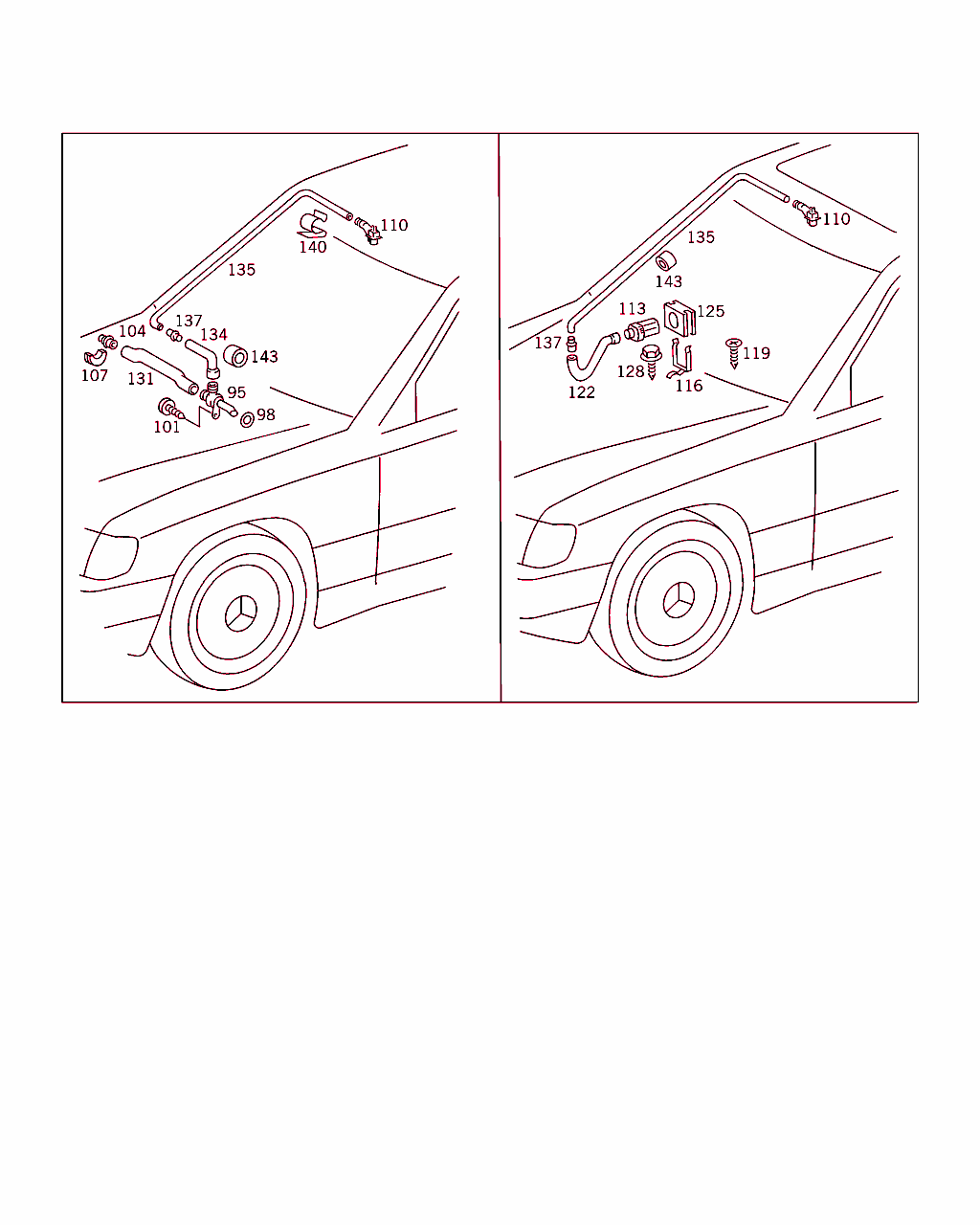

B83150000013.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 830 20 85
操作ユニット
デフロスタおよびレッグ・ルーム操作ユニット

ﾌｯﾄﾉｰﾄ解説
[015]
ONLY USED WITH HEATING AUTOMATICS AND WITH TEMPMATIK
 		001
8 A 124 830 00 31
ワイヤ
レッグルーム・フラップ

ﾌｯﾄﾉｰﾄ解説
[015]
ONLY USED WITH HEATING AUTOMATICS AND WITH TEMPMATIK
 		001
11 A 124 830 01 31
ワイヤ
デフロスタ・フラップ

ﾌｯﾄﾉｰﾄ解説
[015]
ONLY USED WITH HEATING AUTOMATICS AND WITH TEMPMATIK
 		001
14 A 124 833 03 14
ホルダー
デフロスタおよびレッグ・ルーム操作ユニット

ﾌｯﾄﾉｰﾄ解説
[011]
ONLY USED WITH TEMPMATIK
 		001
17 N 914126 005000
ボルト
操作ユニットのホルダ / ヒータ・ハウジング 		002
20 A 124 830 27 85
コントロール・システム
AUTOMATIC HEATING
"BOSCH"

♦ 以下から選択できます A 124 830 25 85

ﾌｯﾄﾉｰﾄ解説
[016]
USED WITHOUT DUST FILTER
[519]
NOT FOR AUSTRALIA
 		001
20 A 124 830 25 85
操作ユニット
AUTOMATIC HEATING
"KAMMERER"

♦ 以下から選択できます A 124 830 27 85

ﾌｯﾄﾉｰﾄ解説
[016]
USED WITHOUT DUST FILTER
[519]
NOT FOR AUSTRALIA
 		001
20 A 124 830 35 85
コントロール・システム
ヒータマチック、ダスト・フィルタ付き
"BOSCH"

ﾌｯﾄﾉｰﾄ解説
[519]
NOT FOR AUSTRALIA
 		001
23 A 124 820 15 03
セレクタ
左
TO BOSCH 		001
23 A 124 820 16 03
セレクタ
右
TO BOSCH 		001
26 A 124 821 29 67
アイコン 002
27 A 124 820 11 92
ボタン
内気
TO 124 830 35 85 		001
29 A 124 830 38 85
操作ユニット
センタ・ノズル・ブレンド付きテンプマチック
"BOSCH" 		001
31 A 124 821 10 58
ボタン
コンプレッサ

ﾌｯﾄﾉｰﾄ解説
[519]
NOT FOR AUSTRALIA
 		001
33 A 124 821 13 58
ボタン
エア・コンプレッサ、制御

ﾌｯﾄﾉｰﾄ解説
[011]
ONLY USED WITH TEMPMATIK
[519]
NOT FOR AUSTRALIA
 		001
34 A 124 821 12 58
ボタン
内気

ﾌｯﾄﾉｰﾄ解説
[011]
ONLY USED WITH TEMPMATIK
 		001
35 A 124 830 22 85
操作ユニット
オートマチック・クライメート・コントロール
"KAMMERER"

♦ 以下から選択できます A 124 830 24 85 		001
35 A 124 830 24 85
操作ユニット
オートマチック・クライメート・コントロール
"BOSCH"

♦ 以下から選択できます A 124 830 22 85 		001
38 A 124 820 16 03
セレクタ
TO BOSCH

ﾌｯﾄﾉｰﾄ解説
[013]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
[519]
NOT FOR AUSTRALIA
 		001
38 A 201 820 06 03
セレクタ
TO KAMMERER

ﾌｯﾄﾉｰﾄ解説
[013]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
41 A 124 821 29 67
アイコン 001
44 A 201 820 00 92
プッシュ・ボタン
(プッシュ・ボタン) デフロスト

ﾌｯﾄﾉｰﾄ解説
[013]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
47 A 124 820 02 92
プッシュ・ボタン
(プッシュ・ボタン) トータル・ベンチレーション

ﾌｯﾄﾉｰﾄ解説
[013]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
50 A 124 820 03 92
プッシュ・ボタン
(プッシュ・ボタン) エアコン・コンプレッサ、オン

ﾌｯﾄﾉｰﾄ解説
[013]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
53 A 124 820 04 92
プッシュ・ボタン
(プッシュ・ボタン) エアコン・コンプレッサ、オフ

ﾌｯﾄﾉｰﾄ解説
[013]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
56 A 124 820 05 92
プッシュ・ボタン
(プッシュ・ボタン)「オフ」

ﾌｯﾄﾉｰﾄ解説
[013]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
59 A 124 820 06 92
プッシュ・ボタン
ブロワ・コントロール、最大

ﾌｯﾄﾉｰﾄ解説
[013]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
62 A 124 820 07 92
プッシュ・ボタン
オートマチック・ブロワ・コントロール

ﾌｯﾄﾉｰﾄ解説
[013]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
65 A 124 820 08 92
プッシュ・ボタン
ブロワ・コントロール、最小

ﾌｯﾄﾉｰﾄ解説
[013]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		001
68 A 140 990 06 22
ボルト
オートマチック・ヒータ・コントロール・システム / ストリップ、ハウジング上部 		004
71 N 914136 004202
ボルト
コントロール・システム / ハウジング、 収納トレイ (デポジット・トレイ) 付き 		002
74 N 914135 004200
ボルト
コントロール・システム / ハウジング、 収納トレイ (デポジット・トレイ) 付き

ﾌｯﾄﾉｰﾄ解説
[013]
ONLY USED WITH AIR CONDITIONING AUTOMATICS
 		002
77 A 124 820 22 10
スイッチ
ブロワ

ﾌｯﾄﾉｰﾄ解説
[012]
ONLY USED WITH HEATING AUTOMATICS
[016]
USED WITHOUT DUST FILTER
 		001
77 A 124 820 23 10
スイッチ
ブロワ

ﾌｯﾄﾉｰﾄ解説
[011]
ONLY USED WITH TEMPMATIK
 		001
77 A 124 820 23 10
スイッチ
ブロワ

ﾌｯﾄﾉｰﾄ解説
[012]
ONLY USED WITH HEATING AUTOMATICS
[017]
ONLY USED WITH DUST FILTER
 		001
80 A 124 820 01 92
ノブ
ブロワ・スイッチ 		001
83 A 124 820 00 92
ノブ
デフロスタおよびレッグ・ルーム操作ユニット 		001
86 A 124 990 00 51
ナット
センタ・カバー 		002
89 A 000 825 00 94
電球

これに変更 N 000000 001061 		-
89 N 000000 001061
電球
照明ボタン 		002
95 A 124 830 04 54
ノズル 001
98 A 126 835 02 98
ガスケット
エア・ジェット・ノズル/ヒータ・ボックス 		001
101 N 007981 003257
鉄板ビス
エア・ジェット・ノズル/ヒータ・ボックス 		001
104 A 124 835 00 68
コネクティング・ピース
ベンチレーション、フロント・ピラーを通る

ﾌｯﾄﾉｰﾄ解説
[008]
NOT USED WITH SLIDING ROOF
 		001 R
104 A 124 835 01 68
コネクティング・ピース
ベンチレーション、フロント・ピラーを通る

ﾌｯﾄﾉｰﾄ解説
[008]
NOT USED WITH SLIDING ROOF
 		001 L
107 A 124 835 07 98
ガスケット
ベンチレーション、フロント・ピラーを通る

ﾌｯﾄﾉｰﾄ解説
[008]
NOT USED WITH SLIDING ROOF
 		001
110 A 126 830 14 72
温度センサ
車内 / ルーフ・フレーム 		001
113 A 000 830 96 08
ブロワ

これに変更 A 000 830 19 08 		-
113 A 000 830 19 08
ブロワ
温度センサ・?ベンチレーション

ﾌｯﾄﾉｰﾄ解説
[009]
ONLY USED WITH SLIDING ROOF
 		001
116 A 124 835 58 14
ホルダー
温度センサー・ ベンチレーション用ブロワーに

ﾌｯﾄﾉｰﾄ解説
[009]
ONLY USED WITH SLIDING ROOF
 		001
119 N 914136 004203
ボルト
インストルメント・パネル、右下部

ﾌｯﾄﾉｰﾄ解説
[009]
ONLY USED WITH SLIDING ROOF
 		002
122 A 124 832 10 88
ホース
ルーフ・フレームに取り付ける温度センサ・ホースとブロワのあいだ

ﾌｯﾄﾉｰﾄ解説
[009]
ONLY USED WITH SLIDING ROOF
 		001 L
122 A 124 832 16 88
ホース
ルーフ・フレームに取り付ける温度センサ・ホースとブロワのあいだ

ﾌｯﾄﾉｰﾄ解説
[009]
ONLY USED WITH SLIDING ROOF
 		001 R
125 A 126 835 03 93
インシュレータ
温度センサー・ ベンチレーション用ブロワーに

ﾌｯﾄﾉｰﾄ解説
[009]
ONLY USED WITH SLIDING ROOF
 		001 L
125 A 126 835 03 93
インシュレータ
温度センサー・ ベンチレーション用ブロワーに 		001 R
128 A 126 990 10 36
ヘキサゴン鉄板ビス

これに変更 A 203 990 00 36 		-
128 A 203 990 00 36
ねじ山形成6角ボルト
温度センサー・ ベンチレーション用ブロワーに

ﾌｯﾄﾉｰﾄ解説
[009]
ONLY USED WITH SLIDING ROOF
 		001
131 A 124 832 01 88
ホース
アスピレータ・ベンチレーション・パイプ

ﾌｯﾄﾉｰﾄ解説
[008]
NOT USED WITH SLIDING ROOF
 		001
134 A 124 832 12 88
ホース
ベンチレーション・パイプからベンチレーション・ ホースへ

ﾌｯﾄﾉｰﾄ解説
[008]
NOT USED WITH SLIDING ROOF
 		001
135 A 124 832 09 88
ホース
ルーフ・フレームの温度センサから エア・ジェット・ノズル・ホースまで

ﾌｯﾄﾉｰﾄ解説
[409]
TO BE ADAPTED DURING ASSEMBLY
 		001
137 A 124 832 00 27
アダプタ
ルーフ・フレームに取り付ける温度センサ・ホースとエア・ジェット・ノズルのあいだ 		001
140 A 126 988 52 78
クリップ
温度センサ エア・ガイド・ホース/ フロント・ルーフ・フレーム 		001
143 A 124 832 00 99
リング 002
