PASSENGER CAR,SEDAN, -N- MODEL YEAR '92
FEDERAL UP TO IDENT NO. WDBEA36E.N B812620
CALIFORNIA UP TO IDENT NO. WDBEA36E.N B812620
PASSENGER CAR,SEDAN, -P- MODEL YEAR '93
FEDERAL FROM IDENT NO. WDBEA36E. P B 751307 TO IDENT NO WDBEA36E. P B973320 CALIFORNIA FROM IDENT NO. WDBEA36E. P B 751307 TO IDENT NO WDBEA36E P B973320PASSENGER CAR,SEDAN, -R- MODEL YEAR '94
FROM IDENT NO WDBEA34E.R B973321
124.036 => E 500 USA
M: 119974
GA: 722365, 722370

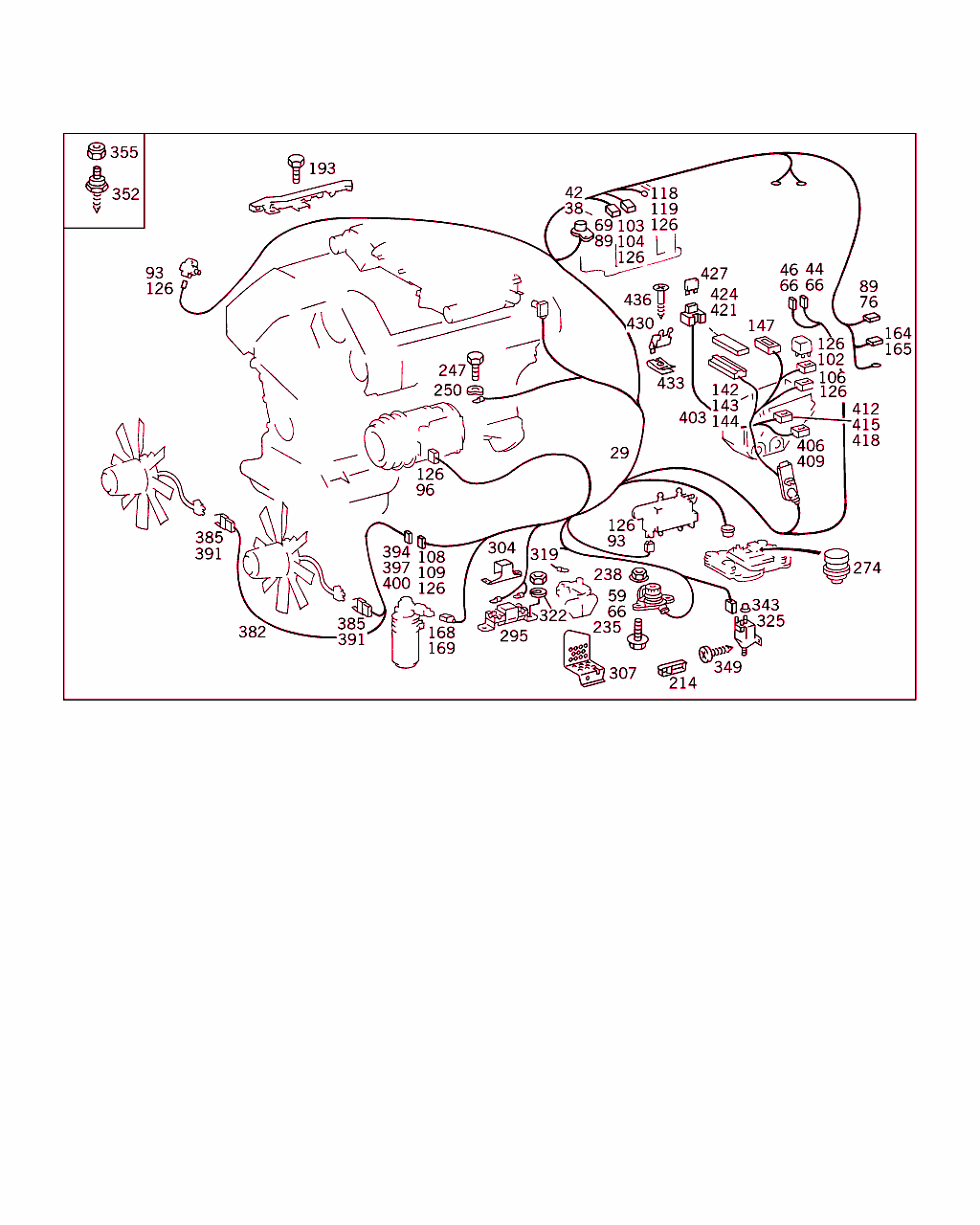

Schema

B54121000128.010830

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
29 A 124 543 59 06
電気ケーブル
エンジン・ケーブル・ハーネス、ボディ側

ﾌｯﾄﾉｰﾄ解説
[821]
UP TO END OF MODEL YEAR 92
 		001
29 A 124 440 54 05
ケーブル・ハーネス
エンジン・ケーブル・ハーネス、ボディ側

ﾌｯﾄﾉｰﾄ解説
[830]
FROM MODEL YEAR 93
[831]
UP TO END OF MODEL YEAR 93
 		001
29 A 124 440 23 32
ケーブル・ハーネス
エンジン・ケーブル・ハーネス、ボディ側

ﾌｯﾄﾉｰﾄ解説
[840]
FROM MODEL YEAR 94
 		001
38 A 140 545 00 26
ソケット
ダイアグノシス・ソケット 		001
42 A 003 545 48 26
ソケット・スリーブ
1 MM 		NB
44 A 014 545 01 28
ハウジング
ウインドウ・デフォッガ・ウォッシャ・ノズル 		001
46 A 140 540 03 81
クラッチ 001
59 A 129 540 25 81
ダイアグノシス・ソケット

これに変更 A 129 545 00 54
• +001 A 129 545 01 26 		001
59 A 129 545 00 54
インサート

ﾌｯﾄﾉｰﾄ解説
[831]
UP TO END OF MODEL YEAR 93
 		001
66 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
69 A 012 545 86 28
ハウジング
モジュール・ボックス用ベンチレーション・ブロワ 		001
76 A 023 545 44 28
ソケット・スリーブ・ハウジング
コントロール・ユニット
CARB

ﾌｯﾄﾉｰﾄ解説
[004]
CALIFORNIA
 		001
76 A 023 545 44 28
ソケット・スリーブ・ハウジング
コントロール・ユニット
CARB

ﾌｯﾄﾉｰﾄ解説
[005]
FEDERAL AND CANADA AND MEXICO ONLY
[840]
FROM MODEL YEAR 94
 		001
89 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
93 A 011 545 71 28
ハウジング
EGR 		001
93 A 011 545 71 28
ハウジング
エア・インジェクション 		001
93 A 011 545 71 28
ハウジング
フューエル・タンク・ベンチレーション 		001
93 A 011 545 71 28
ハウジング
シフト・ポイント・アップ・スイッチオーバ・バルブ 		001
96 A 012 545 24 28
電動クラッチ
エアコン・コンプレッサ 		001
102 A 126 545 24 28
ソケット・スリーブ・ハウジング
サブ・ファン・リレー 		001
102 A 126 545 01 28
ハウジング
エア・インジェクション・リレー 		001
103 A 006 545 81 28
クラッチ
モジュール・ボックス・ケーブル・ハーネスのコネクタ 		001
104 A 009 545 20 28
クラッチ
TO 006 545 81 28 		001
108 A 008 545 37 28
クラッチ
2 ピン、サブ・ファン 		001
109 A 008 545 38 28
アッパハウジング
TO 008 545 37 28 		001
118 A 009 545 23 28
ハウジング
モジュール・ボックス・ケーブル・ハーネスのコネクタ 		001
119 A 009 545 22 28
カバー
TO 009 545 23 28 		001
126 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
126 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
142 A 009 545 54 28
クラッチ
車内ケーブル・コネクタ、 12 ピン 		001
143 A 009 545 24 28
クラッチ
TO 009 545 54 28 		001
144 A 001 545 38 26
コンタクト・ピン
4 MM 		NB
147 A 011 545 10 28
コネクタ・ハウジング
クルーズ・コントロール・コネクタ 		001
164 A 000 546 43 40
ソケット・スリーブ
フロント・ウインドウ・ウォッシャ・ノズル・ ヒータ 		004
165 A 000 546 08 45
絶縁スリーブ
TO 000 546 43 40 		004
168 A 000 546 79 40
ソケット・スリーブ
ロー・プレッシャ・スイッチ 		002
169 A 000 546 04 45
絶縁スリーブ
TO 000 546 79 40 		002
193 N 304017 006018
6角ボルト
ケーブル・ガイド / インテーク・マニホールド 		002
214 A 000 546 46 43
ホルダー
ケーブル・ハーネス / 左ホイール・ハウス 		001
235 N 914126 006002
ボルト

これに変更 N 910105 006023 		-
235 N 910105 006023
6角ボルト
ダイアグノシス・ソケット / ホイール・ハウス

ﾌｯﾄﾉｰﾄ解説
[831]
UP TO END OF MODEL YEAR 93
 		002
238 N 913023 006001
ナット
ダイアグノシス・ソケット / ホイール・ハウス

ﾌｯﾄﾉｰﾄ解説
[831]
UP TO END OF MODEL YEAR 93
 		002
247 N 304017 006034
6角ボルト
エンジンのアース ・ケーブル 		001
250 N 000137 006204
スプリングワッシャ
エンジンのアース ・ケーブル 		001
274 A 015 545 67 28
トリミング・プラグ
EZL 		001
295 A 000 158 32 45
抵抗
補助ファン 		001
304 A 126 545 04 46
カバー
レジスタ 		001
307 A 124 546 09 81
カバー
レジスタの上 		001
319 N 000934 005008
ナット
カバー付きレジスタ / ブラケット 		002
319 N 000934 005008
ナット
電気ケーブル / レジスタ 		002
322 N 912004 005100
ロック・ワッシャ
電気ケーブル / レジスタ 		002
325 A 001 540 86 97
ソレノイド・バルブ
エア・インジェクション 		001
343 A 117 078 09 81
フィルタ・エレメント
ソレノイド・バルブ 		001
349 N 007981 004318
鉄板ビス
ソレノイド・スイッチオーバ・バルブ / ユニット・ パーティション 		002
382 A 124 540 99 13
ライン
ツイン・ファン補助ハーネス 		001
385 A 012 545 04 28
電動クラッチ
ツイン・ファン補助ハーネス 		002
391 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
394 A 009 545 40 28
クラッチ
サブ・ファン・ケーブル・ハーネス、2 ピン 		001
397 A 009 545 41 28
クラッチ
TO 009 545 40 28 		001
400 A 005 545 36 28
プラグ・ピン
4 MM 		NB
403 A 124 440 98 09
ライン
サブ・ファンの後装着 		001
406 A 013 545 40 28
ハウジング
サブ・ファン・リレー 		001
409 A 003 545 26 26
コンタクト・ソケット
4 MM 		001
412 A 011 545 10 28
コネクタ・ハウジング
サブ・ファン・リレー 		001
415 A 009 545 14 28
アッパハウジング
TO 011 545 10 28 		001
418 A 011 545 12 28
プラグ・ピン
4 MM 		001
421 A 001 545 76 01
ヒューズ・ボックス
補助ファン 		001
424 A 000 545 89 03
カバー
TO 001 545 76 01 		001
427 A 002 545 10 34
ヒューズ
15 A 		001
430 A 124 545 51 47
ホルダー
サブ・ファン・ヒューズ・ボックス 		001
433 A 000 994 09 45
プラグイン・ナット
ホイール・ハウスに取り付けるブラケット 		001
436 N 914031 006300
鉄板ビス
ホイール・ハウスに取り付けるブラケット 		001
