乗用車セダン、モデル・イヤー 92 年識別 No. B 833685 以前、例外は B 786560、B 798621乗用車セダン、モデル・イヤー 93 年識別 No. B 833685 以降、他に取り付けられている場所は B 786560、B 798621識別 No. B 967201 以前乗用車セダン、モデル・イヤー 94 年識別 No. B 967202 以降
124.036 => E 500 JAPAN
M: 119974
GA: 722365, 722370

Schema

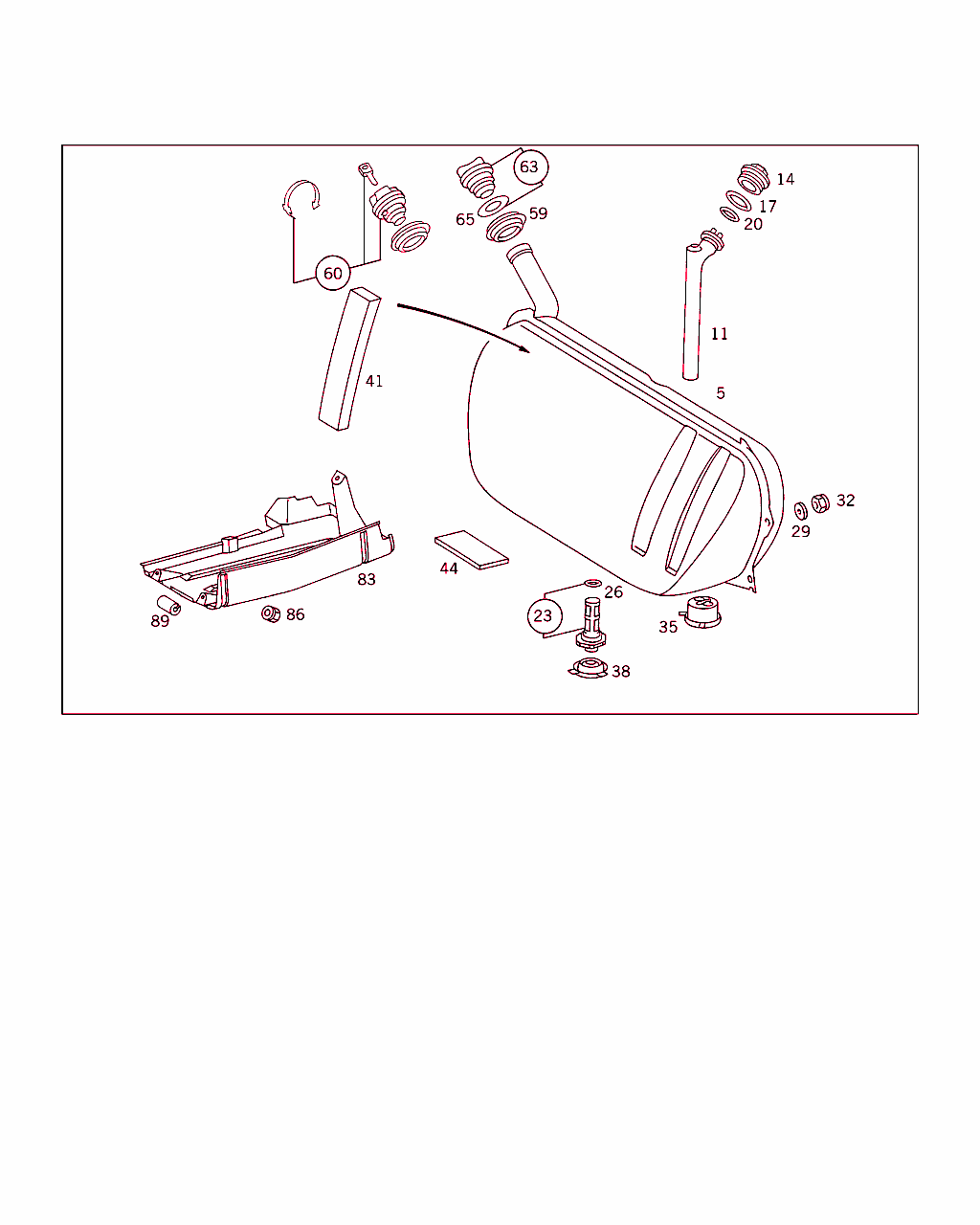

B47015000069.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 470 95 01
フューエルタンク
90 LITER
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 915
ｺｰﾄﾞ日付指定名称
[915]19951002大容量フューエル・タンク
 		001
11 A 124 542 03 04
フューエル・タンク・ゲージ
90 L 		001
14 A 201 471 05 21
フランジ 001
17 A 010 997 81 48
シール・リング 001
20 A 010 997 80 48
シール・リング 001
23 A 201 470 05 06
フューエル・ストレーナ
パッケージ 		001
26 A 110 997 01 45
シール・リング 001
29 A 108 990 03 40
ウインドウ
フューエル・タンクをコンソールに 		004
32 N 913002 008004
ナット
フューエル・タンクをコンソールに 		004
35 A 124 471 03 81
ブーツ
左 		001
38 A 124 471 04 81
スリーブ
右 		001
41 A 123 475 01 20
サポート
フューエル・タンクの前面、左および右
250 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		002
44 A 124 475 00 20
サポート
フューエル・タンクの前面、中央 		002
44 A 124 475 00 20
サポート
フューエル・タンクの底面 		001
59 A 123 997 35 81
グロメット
フィラ・ネック 		001
60 A 123 471 02 30
タンク・シール・キャップ
特定のロックなし 		001
63 A 124 470 00 05
タンク・シール・キャップ
セントラル・ロッキング・システム 		001
65 A 115 471 00 79
シール・リング 001
83 A 124 478 07 37
プロテクト・カバー

これに変更 A 124 478 12 37 		-
83 A 124 478 12 37
プロテクト・カバー 001
86 A 003 990 02 51
ねじ込み式ナット 004
89 A 000 997 86 82
ホース
18MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		002
