乗用車セダン、モデル・イヤー 92 年識別 No. B 833685 以前、例外は B 786560、B 798621乗用車セダン、モデル・イヤー 93 年識別 No. B 833685 以降、他に取り付けられている場所は B 786560、B 798621識別 No. B 967201 以前乗用車セダン、モデル・イヤー 94 年識別 No. B 967202 以降
124.036 => E 500 JAPAN
M: 119974
GA: 722365, 722370

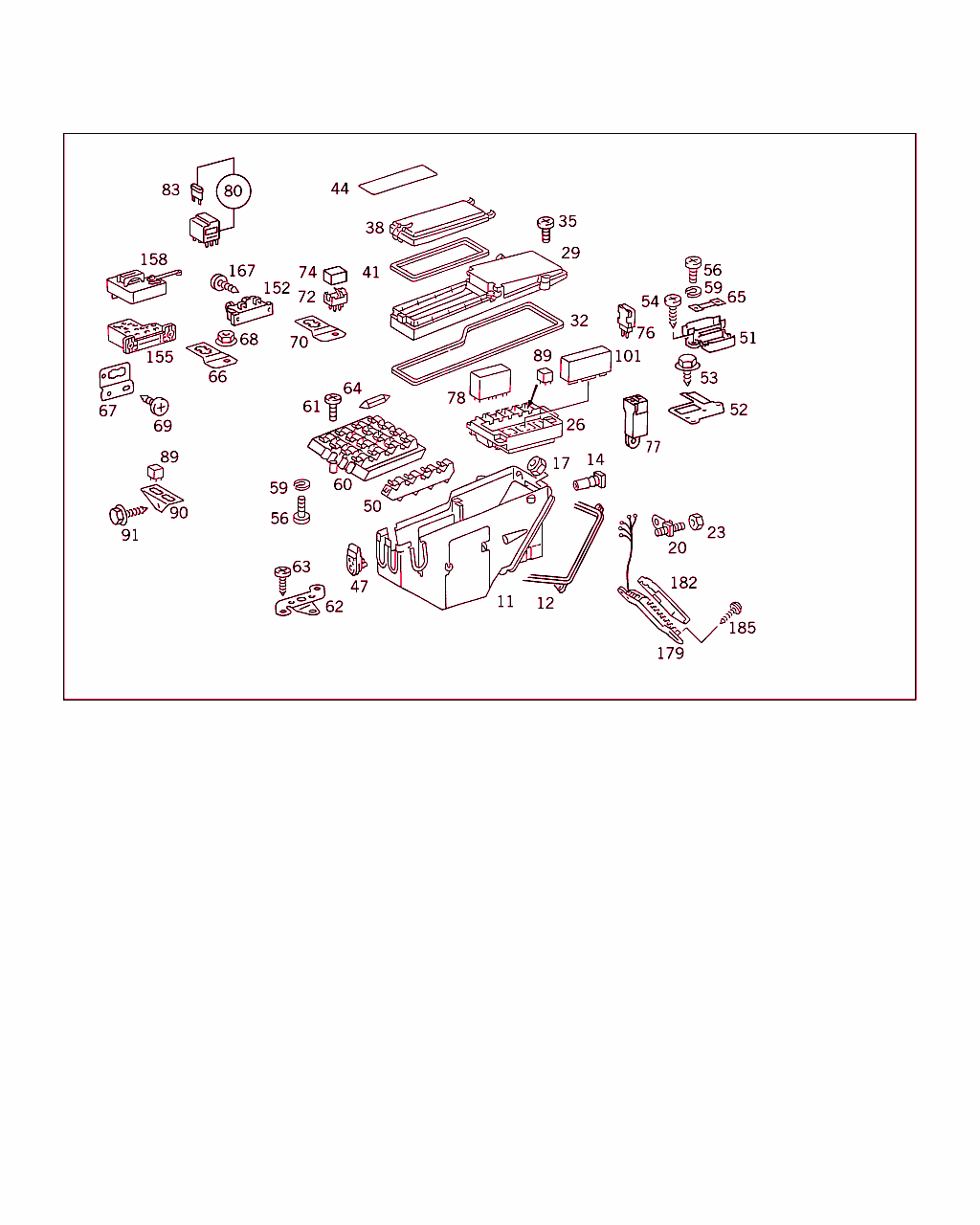

Schema

B54040000160.000810

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
11 A 124 540 17 50
ヒューズ・ボックス
リレーおよびヒューズ・ボックス 		001
12 A 124 545 00 94
ガスケット
ヒューズ・ボックスをファイヤウォールに 		001
14 A 000 545 11 50
ブッシュ
リヤ・ヒューズ・ボックス 		002
17 N 913023 006001
ナット
ヒューズ・ボックスをファイヤウォールに 		004
20 A 124 546 00 44
ターミナル・ストリップ
/ ヒューズ・ボックス

♦ 以下から選択できます A 124 540 18 69 		001
20 A 124 540 18 69
ソケット・ターミナル
/ ヒューズ・ボックス

♦ 以下から選択できます A 124 546 00 44 		001
23 N 000934 006007
ナット
アダプタ/ 電気ケーブル 		001
26 A 124 545 01 40
ホルダー
リレー 		001
29 A 124 540 00 82
カバー
ヒューズ・ボックス 		001
32 A 124 545 02 94
ラバー・インサート
ヒューズ・ボックス・カバー 		001
35 N 007985 004151
ボルト
カバー、中央およびリヤ 		NB
38 A 124 540 01 82
カバー
ヒューズ・ボックス 		001
41 A 124 545 01 94
ラバー・インサート
ヒューズ・ボックス・カバー 		001
44 A 124 545 24 00
名称ストリップ 001
47 A 124 546 00 37
グロメット
リレーおよびヒューズ・ボックス 		002
50 A 124 540 14 50
ヒューズ・ボックス
左 		001
51 A 123 540 04 50
ヒューズ・ボックス
補助ファン 		001
51 A 123 540 04 50
ヒューズ・ボックス
ブロワ 		001
52 A 124 545 15 47
ホルダー
ヒューズ・リレー・ボックスからペダル・アッセンブリ・ポットへ 		001
53 N 007976 004233
鉄板ビス
ペダルポット上のホルダ 		002
54 N 007981 004325
鉄板ビス
ヒューズ・ボックスをホルダに 		002
56 N 007985 004125
ボルト

これに変更 N 007985 004107 		-
56 N 007985 004107
ボルト
電気ケーブルおよびパワー・レール / ヒューズ・ボックス 		NB
56 N 007985 005125
ボルト

これに変更 N 007985 005157 		-
56 N 007985 005157
ボルト
ヒューズをヒューズ・ボックスに
TO 123 540 04 50 		NB
59 N 912004 004102
ロック・ワッシャ
電気ケーブルおよびパワー・レール / ヒューズ・ボックス 		NB
59 N 912004 005100
ロック・ワッシャ
ヒューズをヒューズ・ボックスに
TO 123 540 04 50 		NB
60 A 124 540 20 50
ヒューズ・ボックス 001
61 N 007985 004179
ボルト
ヒューズ・ボックス 		001
62 A 124 545 53 40
ホルダー
ヒューズ・ボックス 		001
63 N 007981 004318
鉄板ビス
ヒューズ・ボックスをホルダに 		002
64 A 000 545 82 34
ヒューズ
8 A 		NB
64 A 000 545 83 34
ヒューズ
16 A 		NB
64 A 001 545 75 34
ヒューズ
25 A 		NB
65 A 000 545 20 34
ヒューズ
30 A 		NB
66 A 126 821 07 14
ホルダー
フューエル・ポンプ・リレー

ﾌｯﾄﾉｰﾄ解説
[821]
モデル・イヤー 1992 年の終了以前
 		001
67 A 123 545 49 40
ホルダー
フューエル・ポンプ・リレー

ﾌｯﾄﾉｰﾄ解説
[830]
モデル・イヤー 1993 年以降　　
 		001
68 N 913023 006001
ナット
ホルダ / シャーシ

ﾌｯﾄﾉｰﾄ解説
[821]
モデル・イヤー 1992 年の終了以前
 		001
69 N 007981 004322
鉄板ビス
ホルダ / シャーシ

ﾌｯﾄﾉｰﾄ解説
[830]
モデル・イヤー 1993 年以降　　
 		002
70 A 124 545 58 40
ホルダー
サブ・ヒューズ・ボックス 		001
72 A 201 540 03 50
ヒューズ・ボックス
2 ピン 		001
74 A 123 545 04 46
カバー
ヒューズ・ボックス 		001
76 A 000 540 42 81
ソケット
ダイオード付きコンタクト・ブリッジ、2 ピン 		001
77 A 201 540 11 81
ソケット
ダイオードとのコンタクト・ブリッジ、2 ピン: パワー・ウインドウの場合 		001
78 A 201 821 02 47
リレー
ターン・シグナル・ユニット、ハザード・ウォーニング・センサ、 リヤ・ウインドウ・デフォッガ、ワイパ 		001
80 A 001 542 96 19
リレー
フューエル・ポンプ
30 A 		001
80 A 002 542 01 19
リレー
サブ・ファン、ステージ I
15 A

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　
 		001
80 A 001 542 97 19
リレー
サブ・ファン、ステージ II
40 A

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　
 		001
83 A 002 545 13 34
ヒューズ
30 A 		001
83 A 002 545 10 34
ヒューズ
15 A 		001
89 A 001 542 02 19
リレー
エア・インジェクション

♦ 以下から選択できます A 001 542 22 19 		001
89 A 001 542 22 19
リレー
エア・インジェクション

これに変更 A 001 542 02 19 		001
89 A 001 542 02 19
リレー
エア・インジェクション

♦ 以下から選択できます A 001 542 22 19 		001
89 A 126 820 20 26
コントロールユニット
ヘッドランプ・ウォッシャ 		001
89 A 001 542 78 19
リレー
パワー・ウインドウ 		001
89 A 001 542 78 19
リレー
ステアリング・コラム･チュ−ブ調整 		001
89 A 001 542 78 19
リレー
電動スライディング・ルーフ 		001
89 A 001 542 78 19
リレー
シート調整 		001
89 A 001 542 99 19
リレー
ホーン 		001
89 A 001 542 82 19
リレー
補助ファン

ﾌｯﾄﾉｰﾄ解説
[831]
モデル・イヤー 1993 年の終了以前
 		001
90 A 124 545 53 47
ホルダー
ホーン・リレー / クロス・メンバ 		001
91 N 914128 004203
鉄板ビス
クロス・メンバに取り付けるブラケット 		001
101 A 126 542 03 32
コントロール・ユニット
ランプ・モニタ 		001
152 A 126 545 97 40
ホルダー
テスト・コネクタ 		001
155 A 129 545 55 40
ホルダー
ダイアグノシス・ソケット 		001
158 A 129 545 00 03
カバー
TO 129 545 55 40 		001
167 N 007981 004325
鉄板ビス
テスト・コネクタ / ホルダ 		002
179 A 124 540 00 69
マルチポイント・コネクタ
9 ピン 		001
182 A 124 545 00 83
カバー
マルチポイント・コネクタ
TO 124 540 00 69,124 540 06 69 		001
185 N 914127 004203
鉄板ビス
マルチポイント・コネクタ / ファイヤ・ウォール 		002
