一覧

乗用車セダン、モデル・イヤー 92 年識別 No. B 833685 以前、例外は B 786560、B 798621乗用車セダン、モデル・イヤー 93 年識別 No. B 833685 以降、他に取り付けられている場所は B 786560、B 798621識別 No. B 967201 以前乗用車セダン、モデル・イヤー 94 年識別 No. B 967202 以降
124.036 => E 500 JAPAN
M: 119974
GA: 722365, 722370

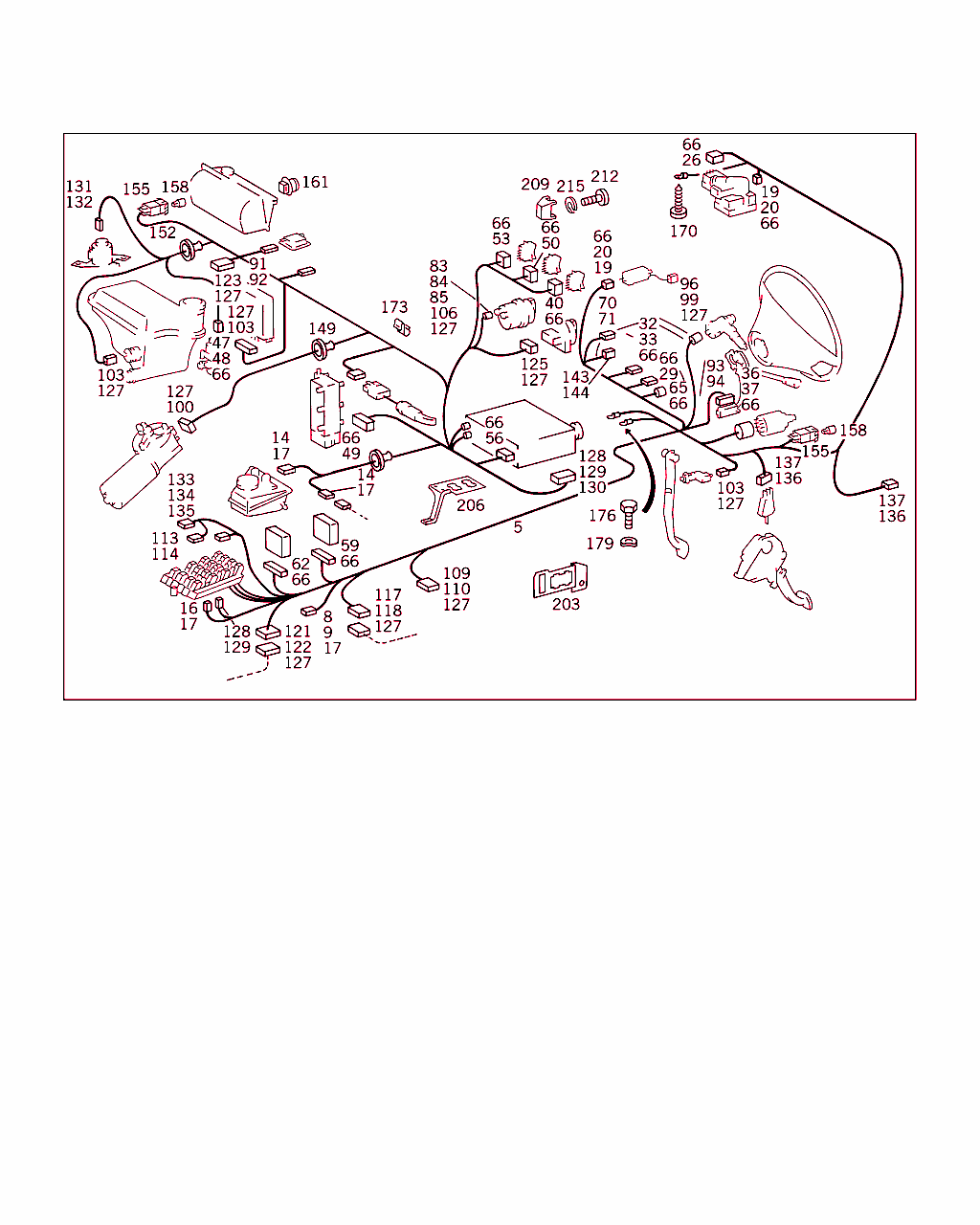

Schema

B54390000054.000810

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 543 89 32
ケーブル・ハーネス
車内

ﾌｯﾄﾉｰﾄ解説
[821]
モデル・イヤー 1992 年の終了以前
 		001
5 A 124 440 22 06
ケーブル・ハーネス
車内

ﾌｯﾄﾉｰﾄ解説
[830]
モデル・イヤー 1993 年以降　　
[831]
モデル・イヤー 1993 年の終了以前
 		001
5 A 124 440 74 06
ケーブル・ハーネス
車内

ﾌｯﾄﾉｰﾄ解説
[840]
モデル・イヤー 1994 年以降　　
 		001
8 A 008 545 20 28
ロワハウジング
シートベルト・テンショナ電源、1 ピン 		001
9 A 009 545 14 28
アッパハウジング
TO 008 545 20 28 		001
14 A 012 545 04 28
電動クラッチ
ブレーキ・オイル・コントロール プレーキ・パッド摩耗インジケータ、2 ピン 		003
14 A 012 545 04 28
電動クラッチ
ウインドウ・ウォッシャのウォッシャ液レベル 		001
14 A 012 545 04 28
電動クラッチ
エバポレータ温度センサ 		001
14 A 012 545 04 28
電動クラッチ
外気温センサ 		001
16 A 201 545 50 28
ハウジング
ダイオード 		001
17 A 001 545 44 26
コンタクト・ソケット
4 MM 		NB
19 A 010 545 10 28
ロワハウジング
車内温度センサ 		001
19 A 010 545 10 28
ロワハウジング
ウォーニング・ブザー、2 ピン 		001
19 A 010 545 10 28
ロワハウジング
熱交換器温度センサ 		001
19 A 010 545 10 28
ロワハウジング
エバポレータ温度センサ 		001
19 A 010 545 10 28
ロワハウジング
車内温度センサ・ブロワ 		001
19 A 010 545 10 28
ロワハウジング
外気温センサ 		001
20 A 010 545 09 28
クラッチ
TO 010 545 10 28 		NB
26 A 015 545 02 28
ハウジング
ルーム・ランプ 		001
29 A 012 545 88 28
ハウジング
インストルメント・クラスタ、4 ピン 		001
32 A 010 545 04 28
ハウジング
インストルメント・クラスタ、15 ピン 		001
33 A 010 545 05 28
カバー
TO 010 545 04 28 		001
36 A 014 545 65 28
ハウジング
ランプ・スイッチ 		001
37 A 014 545 64 28
カバー
TO 014 545 65 28 		001
40 A 013 545 82 28
ハウジング
内気循環スイッチ、7 ピン 		001
40 A 013 545 82 28
ハウジング
スリップ限界値スイッチ 		001
47 A 019 545 29 28
ハウジング
オートマチック・クライメート・コントロール・ユニット、 14 ピン 		002
48 A 019 545 31 28
クラッチ
TO 019 545 29 28 		002
49 A 201 545 39 28
ハウジング
バルブ・ブロック、8 ピン 		001
50 A 013 545 27 28
ハウジング
ハザード・ウォーニング・ランプ・スイッチ: 8 ピン 		001
53 A 013 545 30 28
ハウジング
リヤ・ウインドウ・デフォッガ・スイッチ 		001
56 A 000 821 05 65
ハウジング
ラジオ 		001
56 A 000 821 05 65
ハウジング
スピード・メータ
ASR 		001
59 A 015 545 48 28
ハウジング
コンビ・リレー 		001
62 A 013 545 15 28
ハウジング
ランプ・モニタ 		001
65 A 010 545 70 28
ハウジング
スピード・メータ 		001
65 A 013 545 96 28
ハウジング
スピード・メータ 		001
66 A 002 545 99 26
コンタクト・ソケット
2.5 MM 		NB
70 A 012 545 83 28
ハウジング
ライタ 		001
70 A 012 545 83 28
ハウジング
タコメータ 		001
71 A 003 545 06 26
コンタクト・ソケット
2.5 MM 		NB
83 A 009 545 83 28
ハウジング
ミックス・エア・フラップ 操作ランプ 		001
84 A 009 545 82 28
カバー
TO 009 545 83 28 		001
85 A 004 545 66 28
コンタクト・ソケット
TO 009 545 83 28 		NB
91 A 001 545 87 28
ハウジング
ライタ、2 ピン 		001
91 A 001 545 87 28
ハウジング
グローブ・ボックス・ランプ 		001
92 A 007 545 69 28
フラット・ソケット・スリーブ
TO 001 545 87 28 		NB
93 A 009 545 23 28
ハウジング
コンビネーション・スイッチ・コネクタ 		001
94 A 009 545 22 28
カバー
TO 009 545 23 28 		001
96 A 009 545 73 28
ハウジング
イグニッション・スイッチ、7 ピン 		001
99 A 009 545 72 28
カバー
TO 009 545 73 28 		001
100 A 011 545 50 28
ハウジング
ワイパ・モータ、6 ピン 		001
103 A 011 545 71 28
ハウジング
クーラント・レベル、2 ピン 		001
103 A 011 545 71 28
ハウジング
温水バルブ 		001
103 A 011 545 71 28
ハウジング
ストップ・ランプ・スイッチ、2 ピン 		001
106 A 011 545 01 28
電動クラッチ
ミックス・エア・フラップ 操作ランプ 		001
109 A 015 545 49 28
ソケット・スリーブ・ハウジング
コネクタ、スタータ・ロック・スイッチおよびバックアップ・ランプ・スイッチ

これに変更 A 014 545 85 28 		001
109 A 014 545 85 28
ソケット・スリーブ・ハウジング
コネクタ、スタータ・ロック・スイッチおよびバックアップ・ランプ・スイッチ 		001
110 A 009 545 21 28
カバー
TO 015 545 49 28 		NB
113 A 006 545 80 28
コンタクトサポート
クルーズ・コントロール・スイッチ 		001
113 A 006 545 80 28
コンタクトサポート
ブロワ抵抗 		001
114 A 009 545 30 28
アッパハウジング
TO 006 545 80 28 		NB
117 A 006 545 81 28
クラッチ
コネクタ / テール・ランプ・ハーネス 		001
117 A 006 545 81 28
クラッチ
コネクタ (ヘッドランプ・ケーブル・ハーネス) 		001
118 A 009 545 20 28
クラッチ
TO 006 545 81 28 		NB
121 A 009 545 26 28
クラッチ
エンジン・ケーブル・ハーネス・コネクタ 		001
121 A 009 545 26 28
クラッチ
コネクタ、スタータ・ロック・スイッチおよびバックアップ・ランプ・スイッチ 		001
122 A 009 545 25 28
カバー
TO 009 545 26 28 		NB
125 A 012 545 24 28
電動クラッチ
スタータ・ハーネス・コネクタ 		001
125 A 012 545 24 28
電動クラッチ
ブロワ・コントローラ、3ピン 		001
127 A 003 545 26 26
コンタクト・ソケット
4 MM 		NB
128 A 009 545 53 28
コネクタ・ハウジング
運転席ケーブル･ハーネス 		001
129 A 009 545 36 28
カバー
TO 009 545 53 28 		001
130 A 001 545 38 26
コンタクト・ピン
4 MM 		NB
131 A 201 545 28 28
ハウジング
ダイアグノシス・ソケット 		001
132 A 002 545 30 26
コンタクト・ソケット
2.5 MM 		NB
133 A 019 545 67 28
プラグ
コネクタ (ASR) 		001
134 A 019 545 72 28
プラグ
クルーズ・コントロール・コネクタ 		001
135 A 029 545 60 28
フラット・プラグ
1.5-2.5 MM 		NB
136 A 000 546 43 40
ソケット・スリーブ
ドア・コンタクト 		NB
136 A 000 546 43 40
ソケット・スリーブ
パーキング・ブレーキ・スイッチ 		002
137 A 000 546 08 45
絶縁スリーブ
TO 000 546 43 40 		NB
143 A 000 546 83 40
ソケット・スリーブ
時計 		001
144 A 000 546 11 45
絶縁スリーブ
TO 000 546 83 40 		NB
149 A 007 997 81 81
グロメット
ワイパ・ケーブルの束 		001
152 A 007 997 97 81
グロメット
右ファイヤ・ウォール 		001
152 A 008 997 19 81
グロメット
右ファイヤ・ウォール 		001
155 A 000 545 33 19
ランプ・ソケット
ランプ・モニタ 		001
155 A 000 545 33 19
ランプ・ソケット
ランプ・モニタ
ABS 		001
155 A 000 545 33 19
ランプ・ソケット
ランプ・モニタ
ASR 		001
155 A 000 825 03 82
ソケット
エア・ノズル照明 		003
155 A 000 825 03 82
ソケット
ランプ・スイッチ・エスカッション・ランプ 		001
158 A 000 825 00 94
電球

これに変更 N 000000 001061 		-
158 N 000000 001061
電球
エア・ノズル照明 		003
158 N 000000 001061
電球
ランプ・スイッチ・エスカッション・ランプ 		001
161 A 001 988 15 81
プッシュ・ボタン
メイン・ケーブル・ハーネス / 右サイド・パネル 		004
170 N 007981 003203
鉄板ビス
ルーム・ランプのアース・ケーブル / ルーフ・ フレーム 		001
173 A 001 988 98 78
クリップ
ケーブル・ハーネス / フロント・ピラーおよび ルーフ・フレーム 		003
176 N 304017 006016
6角ボルト
アース / ウエスト・レール 		003
179 N 000137 006204
スプリングワッシャ
アース / ウエスト・レール 		003
203 A 124 545 20 40
ホルダー
コネクタ (AT) 		001
206 A 124 545 17 47
ホルダー
エアコン・ユニット、右 		001
209 A 201 540 07 69
ターミナル・ストリップ
2 ピン: ターミナル 58D 		001
212 N 007985 004136
ボルト
ケーブル・コネクタのケーブル・ハーネス 		002
215 N 912004 004102
ロック・ワッシャ
ケーブル・コネクタのケーブル・ハーネス 		002
