一覧

乗用車セダン、モデル・イヤー 92 年識別 No. B 833685 以前、例外は B 786560、B 798621乗用車セダン、モデル・イヤー 93 年識別 No. B 833685 以降、他に取り付けられている場所は B 786560、B 798621識別 No. B 967201 以前乗用車セダン、モデル・イヤー 94 年識別 No. B 967202 以降
124.036 => E 500 JAPAN
M: 119974
GA: 722365, 722370

Schema

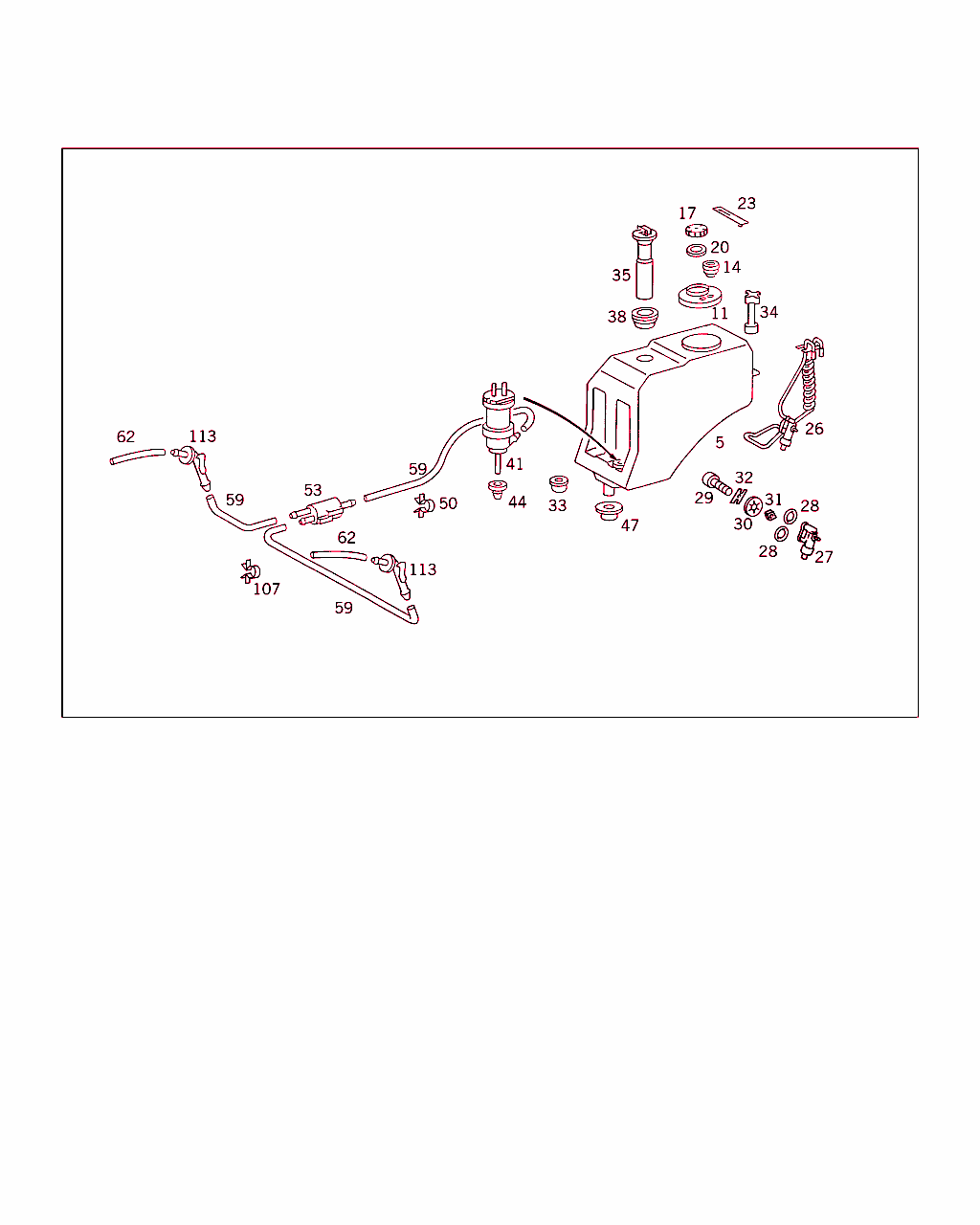

B86030000051.950517

[image]

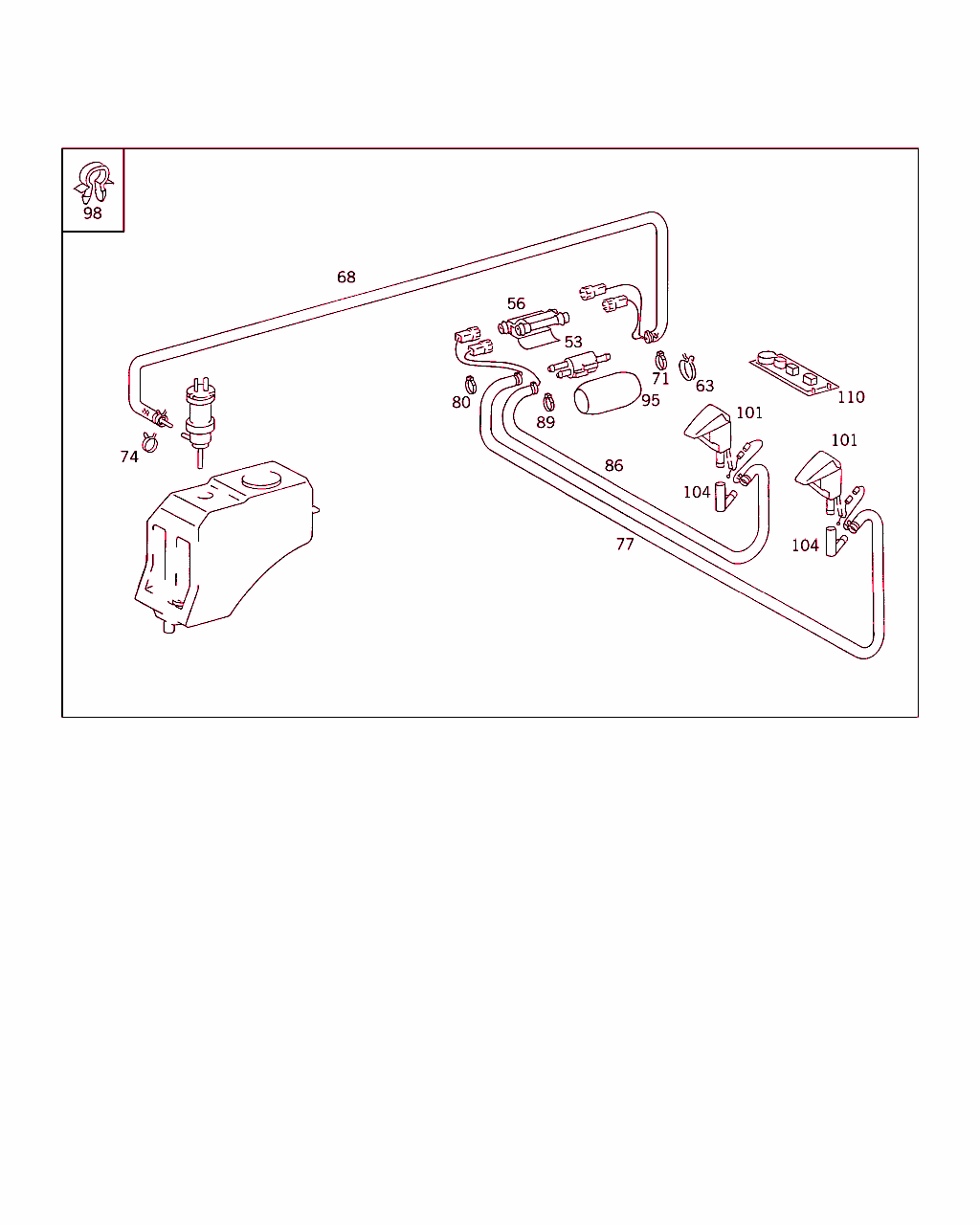

B86030000087.950517

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 124 869 07 20
リザーバ
ヒータ付きフロント・ウインドウ・ウォッシャ 		001
11 A 126 869 06 08
カバー
ウインドウ・ウォッシャ液タンク 		001
14 A 124 997 50 81
グロメット 002
17 A 123 869 01 72
シール・キャップ
ウインドウ・ウォッシャ液タンク 		001
20 A 123 997 05 40
ガスケット 001
23 A 126 869 02 14
ホールディング・リンク 001
26 A 124 830 17 61
熱交換器
ヒータ付きフロント・ウインドウ・ ウォッシャ・リザーバ

ﾌｯﾄﾉｰﾄ解説
[002]
シャシナンバ: B 527023以前
さらにB 633524、636601にも取り付けられています。
 		001
26 A 124 830 33 61
熱交換器
ヒータ付きフロント・ウインドウ・ ウォッシャ・リザーバ

ﾌｯﾄﾉｰﾄ解説
[003]
シャシナンバB 527024以降
B 633524、636601は例外です。
 		001
27 A 126 830 07 84
バルブ 001
28 A 140 997 06 45
シールリング 002
29 N 000912 006126
シリンダ・ボルト 001
30 N 006797 006247
歯付きワッシャ 001
31 A 126 990 11 52
スクエア・ナット 001
32 A 124 835 01 32
接続 001
33 A 000 997 33 20
キャップ
ヘッドランプ・ウォッシャ・ホール・プラグ、タンク内 		001
34 A 201 869 00 28
ナット
ホイール・ハウスのリザーバ 		001
35 A 140 540 00 17
センサ
ウインドウ・ウォッシャのウォッシャ液レベル 		001
38 A 126 997 48 81
グロメット

これに変更 A 140 997 42 81 		-
38 A 140 997 42 81
グロメット 001
41 A 202 869 00 21
ロータリ・ポンプ 001
41 A 202 869 00 21
ロータリ・ポンプ
ヘッドランプ・ウォッシャ 		001
44 A 123 997 36 81
グロメット
ポンプから左リザーバへ、 		001
44 A 123 997 36 81
グロメット
ヘッドランプ・ウォッシャ 		001
47 A 201 997 51 81
グロメット
ホイール・ハウスのリザーバ 		001
50 A 000 995 60 44
クランピング・ブラケット
ホース / エンジン・フード・ヒンジ 		002
53 A 000 860 08 62
チェック・バルブ
/ 左右ノズルへのホース 		001
53 A 000 860 08 62
チェック・バルブ
ヘッドランプ・ウォッシャ 		001
56 A 000 820 61 98
ヒーターエレメント 001
59 A 010 997 89 82
ホース
ヘッドランプ・ウォッシャ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
62 A 014 997 77 82
ホース
コネクタから 右リング・シリンダまで

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
63 A 000 995 59 65
クランプ 004
68 A 124 860 00 92
ホース
ポンプからチェック・バルブまで 		001
71 A 004 997 01 90
クランプ 001
74 A 000 995 35 65
クランプ 001
77 A 124 860 01 92
ホース
チェック・バルブから左ノズルまで 		001
80 A 004 997 01 90
クランプ 002
86 A 124 860 02 92
ホース
チェック・バルブから右ノズルまで 		001
89 A 004 997 01 90
クランプ/ブラケット
ヘッドランプ・ウォッシャ 		002
95 A 126 869 04 94
ホース 001
98 A 000 995 52 44
リング
ホース / エンジン・フード・ヒンジ 		003
101 A 124 860 17 47
ノズル

これに変更 A 124 860 15 47 		-
101 A 124 860 15 47
ノズル
エンジン・フード左側
SWF

ﾌｯﾄﾉｰﾄ解説
[915]
 NO.7007  I NO.7126  I
[916]
=====================I
 		001
101 A 124 860 18 47
ノズル

これに変更 A 124 860 16 47 		-
101 A 124 860 16 47
ノズル
エンジン・フード右側
SWF

ﾌｯﾄﾉｰﾄ解説
[915]
 NO.7007  I NO.7126  I
[916]
=====================I
 		001
104 A 124 869 00 24
アダプタ
左右ノズルに 		002
104 A 124 869 00 24
アダプタ
チェック・バルブ 		001
107 A 000 995 60 44
クランピング・ブラケット
クロス・メンバに取り付けるホース 		004
110 A 126 820 11 11
プレート
リヤ・エンジン・フード・ブラケット 		001
113 A 201 869 01 24
アダプタ
ヘッドランプ・ユニット下のパネル 		001
