乗用車セダン 識別 No. A 962231 以前、コード 809 装備
210.055 => E 320 JAPAN
M: 104995
GA: 722509, 722605

Schema

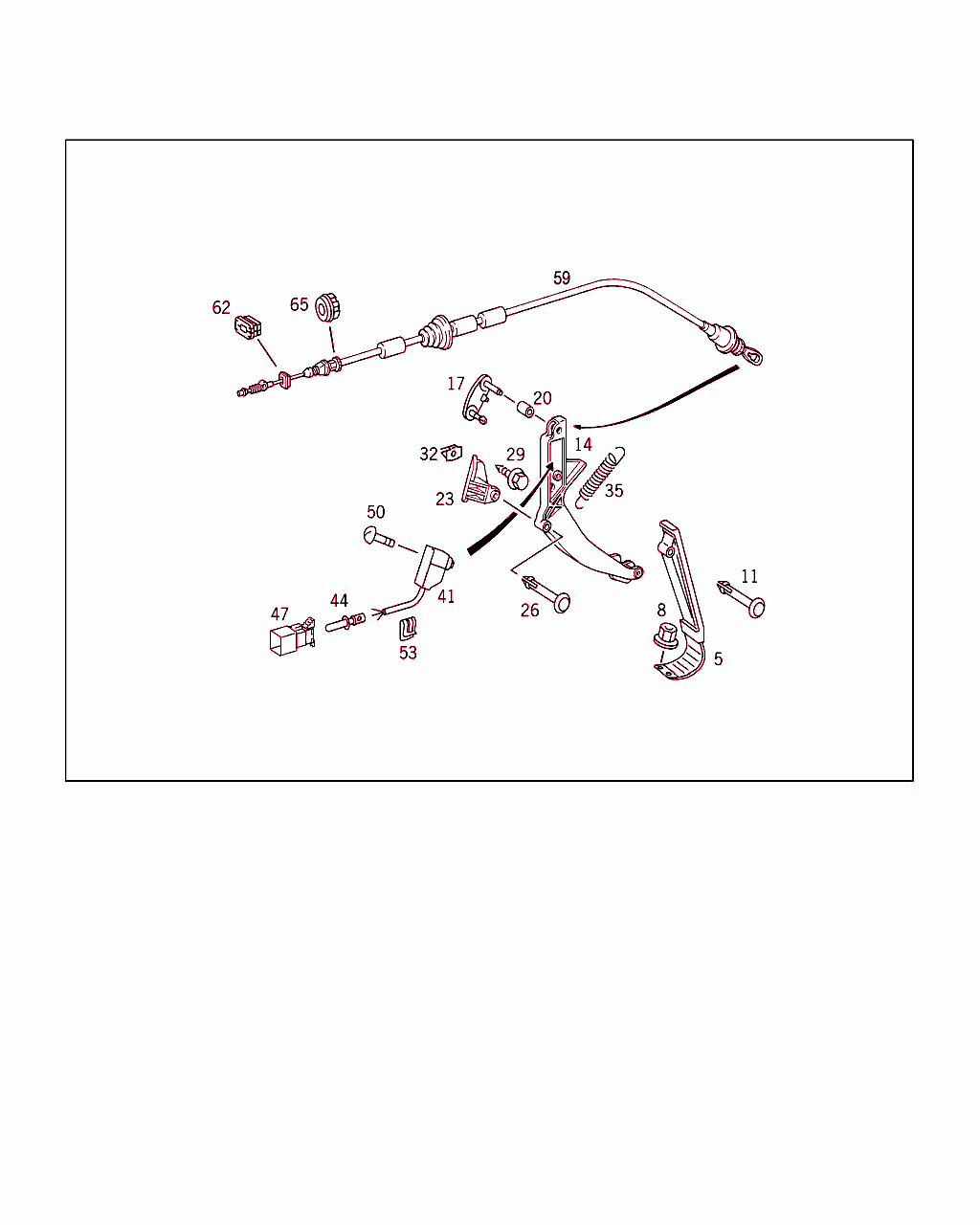

B30015000112.050805

[image]

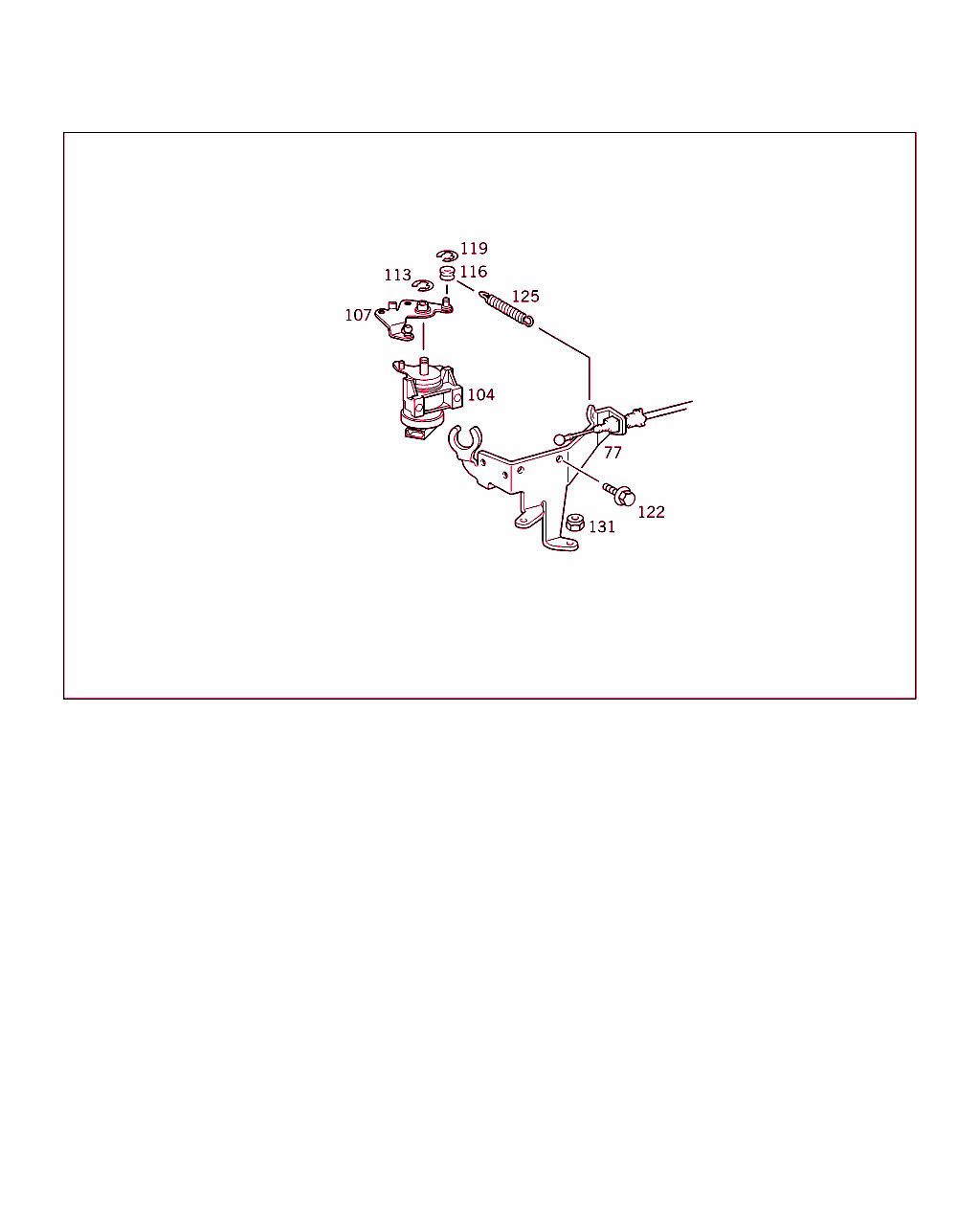

B30015000131.960729

[image]

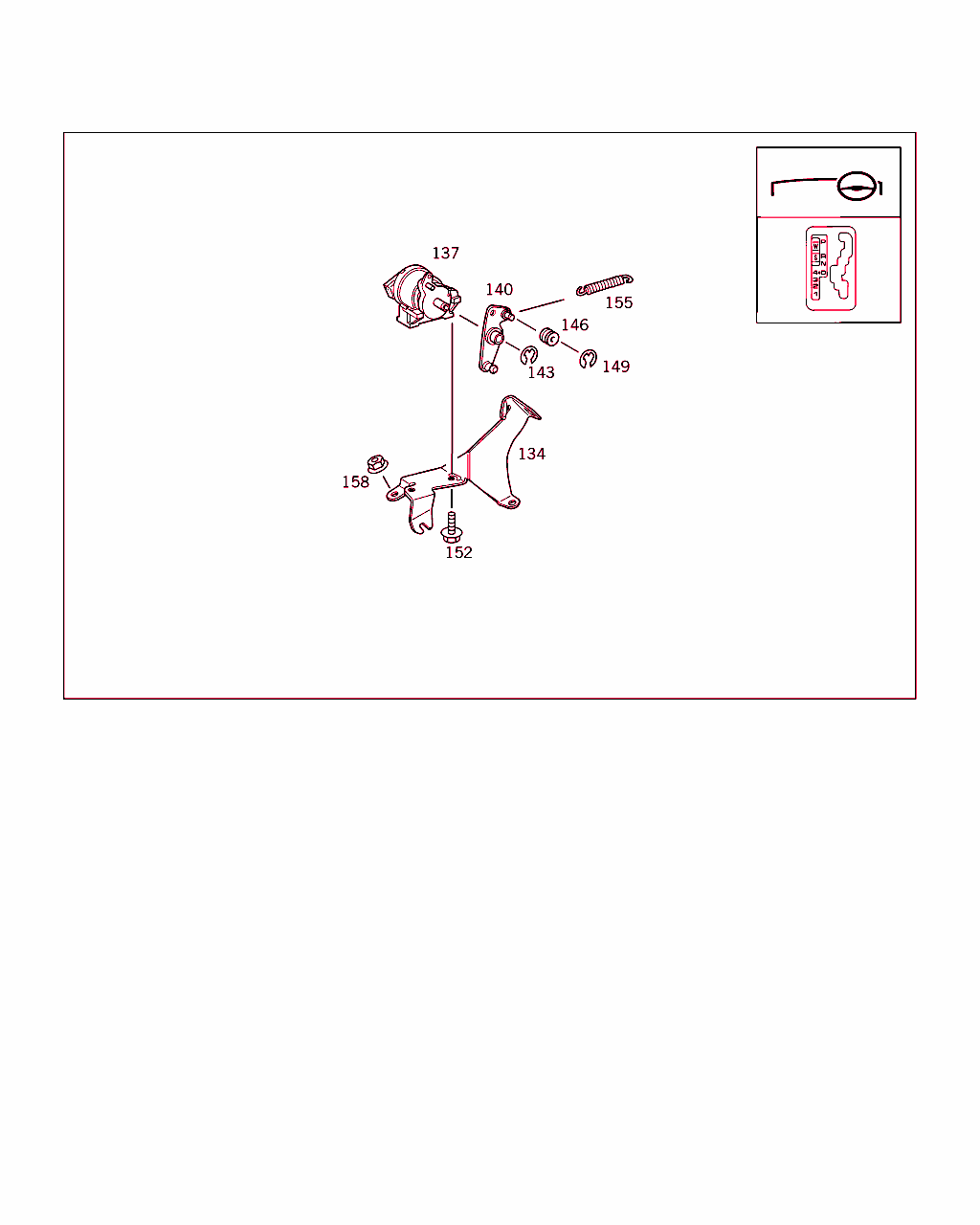

B30015000150.970609

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 129 300 00 04
アクセル・ペダル

これに変更 A 220 300 02 04 		-
5 A 220 300 02 04
アクセル・ペダル

ﾌｯﾄﾉｰﾄ解説
[009]
旧部品を使いきる、車台番号 A 698507、X 017688 以前　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
5 A 220 300 02 04
アクセル・ペダル

ﾌｯﾄﾉｰﾄ解説
[010]
ｼｬｼﾅﾝﾊﾞNo.以降: A 698508; X 017689
 		001
8 A 140 301 00 72
ナット

これに変更 A 210 301 00 72 		-
8 A 210 301 00 72
ナット
ファイヤ・ウォールに取り付けるアクセル・ペダル 		002
11 A 140 301 03 74
ピン
アクセル・ペダル / レバー 		001
14 A 210 301 03 20
レバー

これに変更 A 210 301 12 20
• +001 A 210 301 01 18
• +001 A 210 301 02 74

ﾌｯﾄﾉｰﾄ解説
[006]
旧部品を使い切る、車台番号 A 261665、 J 036134 以前　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
19960725アクセレレーション・スキッド・コントロール (ASR)
 		- LA
14 A 210 301 12 20
レバー
アクセル・ペダル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
19960725アクセレレーション・スキッド・コントロール (ASR)
 		001 LA
14 A 210 301 08 20
レバー
アクセル・ペダル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
19960725アクセレレーション・スキッド・コントロール (ASR)
 		001 RA
14 A 210 301 04 20
レバー

これに変更 A 210 301 13 20
• +001 A 210 301 01 18
• +001 A 210 301 02 74

ﾌｯﾄﾉｰﾄ解説
[006]
旧部品を使い切る、車台番号 A 261665、 J 036134 以前　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
19960725アクセレレーション・スキッド・コントロール (ASR)
 		- LA
14 A 210 301 13 20
レバー
アクセル・ペダル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
19960725アクセレレーション・スキッド・コントロール (ASR)
 		001 LA
14 A 210 301 09 20
レバー
アクセル・ペダル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
19960725アクセレレーション・スキッド・コントロール (ASR)
 		001 RA
17 A 210 300 03 25
レバー

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001 LA
17 A 124 300 16 25
レバー

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001 RA
20 N 040621 005200
被覆チューブ
5 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
[409]
組立時に調整のこと
 		NB
23 A 210 301 00 18
ベアリング
アクセル・ペダル・マウント

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前: A 261665; J 036134
 		001 LA
23 A 210 301 00 18
ベアリング
アクセル・ペダル・マウント 		001 RA
23 A 210 301 01 18
ベアリング
アクセル・ペダル・マウント

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以降: A 261666; J 036135
 		001 LA
26 A 210 301 01 74
ピン
アクセル・ペダル・レバー / マウント

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前: A 261665; J 036134
 		001 LA
26 A 210 301 01 74
ピン
アクセル・ペダル・レバー / マウント 		001 RA
26 A 210 301 02 74
ピン
アクセル・ペダル・レバー / マウント

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以降: A 261666; J 036135
 		001 LA
29 N 914031 006208
鉄板ビス
ファイヤウォールに取り付けるマウント 		001 LA
29 N 914031 006203
鉄板ビス
ファイヤウォールに取り付けるマウント 		001 RA
32 A 001 994 08 45
ヒューズ
ファイヤウォールに取り付けるマウント 		001 LA
35 A 102 993 12 10
スプリング

これに変更 A 111 993 16 10 		- LA
35 A 111 993 16 10
スプリング
アクセル・ペダル 		001 LA
35 A 901 993 01 10
スプリング
アクセル・ペダル 		001 RA
41 A 140 545 01 14
スイッチ
アクセレレーション・スキッド・コントロール (ASR)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
19960725アクセレレーション・スキッド・コントロール (ASR)
 		001 A
44 A 016 545 14 28
コンタクト・ピン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
19960725アクセレレーション・スキッド・コントロール (ASR)
 		002 A
47 A 016 545 98 28
プラグ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
19960725アクセレレーション・スキッド・コントロール (ASR)
 		001 A
50 A 000 301 00 71
ボルト

これに変更 A 004 990 61 12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
19960725アクセレレーション・スキッド・コントロール (ASR)
 		- A
50 A 004 990 61 12
ボルト
スイッチ / レバー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
19960725アクセレレーション・スキッド・コントロール (ASR)
 		002 A
53 A 000 988 16 78
クリップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 471
ｺｰﾄﾞ日付指定名称
[471]19951002アクセレレーション・スキッド・コントロール (ASR)
19960725アクセレレーション・スキッド・コントロール (ASR)
 		001 LA
59 A 210 300 12 30
ワイヤ
480 MM

♦ 以下から選択できます A 210 300 13 30 		001 R
59 A 210 300 13 30
ケーブル
480 MM

♦ 以下から選択できます A 210 300 12 30 		001 R
59 A 210 300 05 30
ケーブル
1005 MM

♦ 以下から選択できます A 210 300 06 30 		001 L
59 A 210 300 06 30
ワイヤ
1005 MM

♦ 以下から選択できます A 210 300 05 30 		001 L
65 A 201 301 02 85
ラバー・バッファ
ワイヤ・ケーブル / ファイア・ウォール 		001
77 A 210 301 03 40
ホルダー 001 LA
104 A 011 542 87 17
センサ 001
107 A 210 300 07 28
レバー
(レバー) 		001 LA
113 N 006799 007007
ロック・ワッシャ
ロール / レバー 		001 LA
116 A 210 301 00 11
ロール 001
119 N 006799 005009
ロック・ワッシャ
ロール / レバー 		001
122 N 304017 006016
6角ボルト
センサ / ブラケット 		002 LA
125 A 210 993 03 10
スプリング

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 698507
X 012425
例外: コード 809
その他 A 698508、X 012426 (コード 806 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		001 LA
131 N 910112 006001
ヘキサゴン・ナット

これに変更 N 913023 006001 		- LA
131 N 913023 006001
ナット
ブラケット / コンソール、左

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 698507
X 012425
例外: コード 809
その他 A 698508、X 012426 (コード 806 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		003 LA
134 A 210 301 07 40
ホルダー 001 RA
140 A 210 300 09 28
レバー
(レバー) 		001 RA
143 N 006799 007007
ロック・ワッシャ
UMLENKHEBEL AN GEBER 		001 RA
146 A 210 301 00 11
ロール 001 RA
149 N 006799 005009
ロック・ワッシャ
ロール / レバー 		001 RA
152 N 304017 006016
6角ボルト
センサ / ブラケット 		002 RA
155 A 210 993 03 10
スプリング 001 RA
158 N 910112 006001
ヘキサゴン・ナット

これに変更 N 913023 006001 		- RA
158 N 913023 006001
ナット
ブラケット / コンソール、左 		003 RA
