一覧

ステーション・ワゴン 車台番号 A 962231 以前 (コード 809) 装備
210.261 => E 240 JAPAN
M: 112911
GA: 722609

Schema

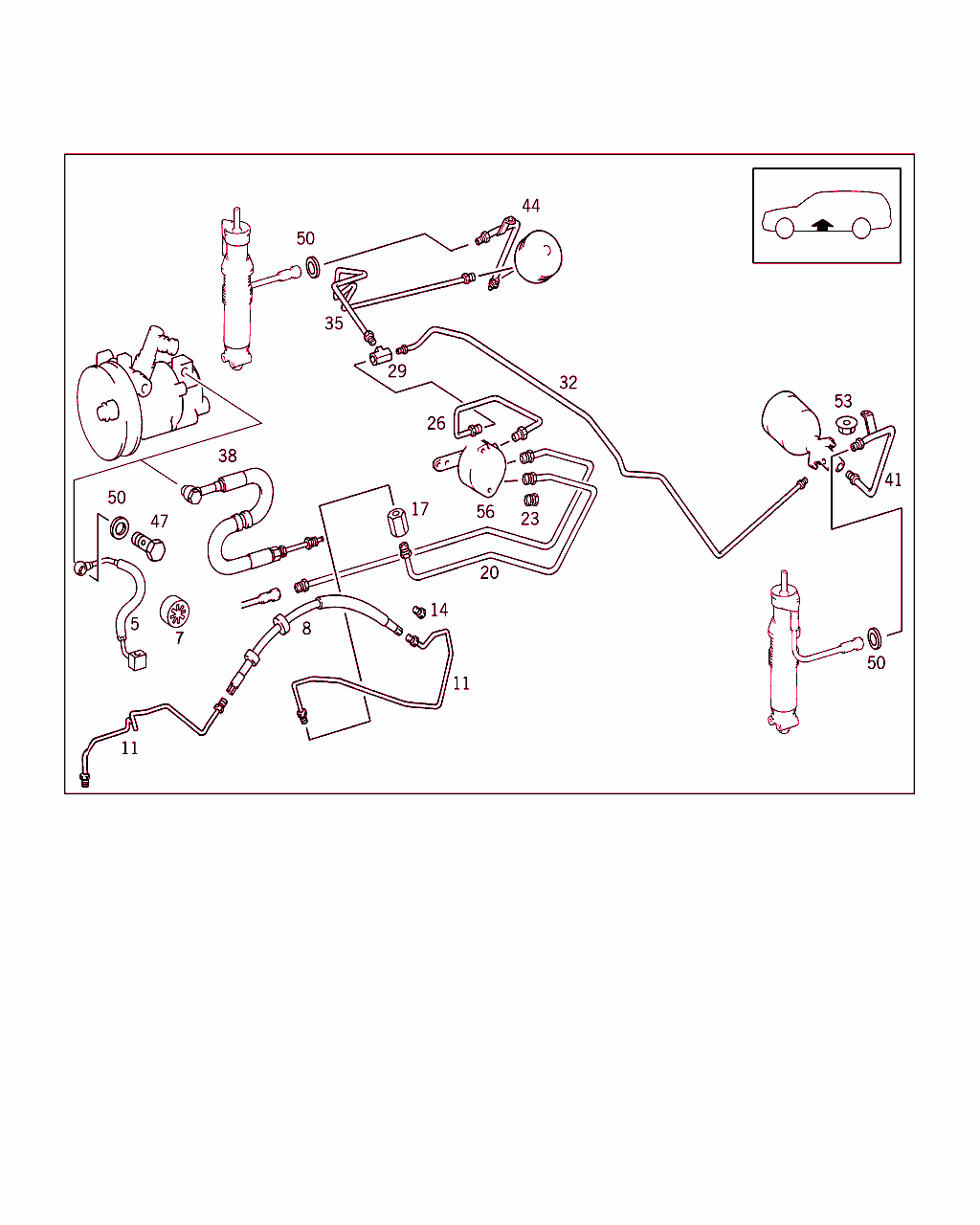

B32290000005.090630

[image]

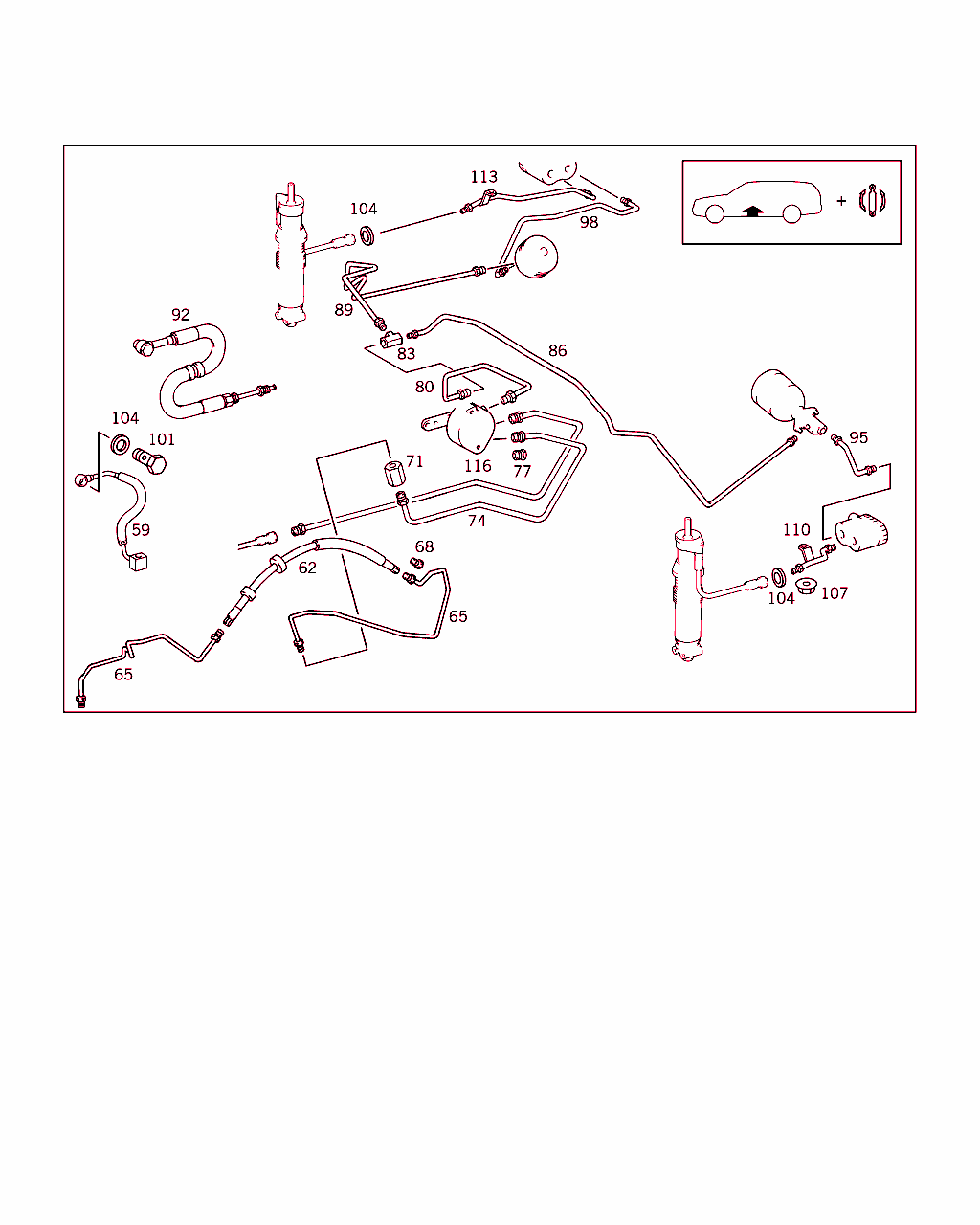

B32290000010.980423

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
----- Q 000000000001
重要情報
レベル・コントロールのケーブル配線 		-
5 A 210 320 48 72
ライン
ポンプからプレッシャ・ラインへ 		001
7 A 123 328 89 81
ラバー・リング 001
8 A 210 320 39 72
ライン

これに変更 A 210 320 41 72
• +002 A 124 320 92 72
• +002 A 126 997 00 34 		-
8 A 210 320 41 72
ライン
ハイ・プレッシャ・ホースから アタッチメントまで 		001
11 A 124 320 92 72
ライン
ハイ・プレッシャ・ホースから アタッチメントまで

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		002
14 A 126 997 00 34
ユニオン・ボルト
アダプタ・ケーブル 		NB
17 A 123 327 00 88
カップリング・ピース
ケーブル接合 		001
20 A 210 320 08 72
ライン

これに変更 A 124 320 51 72 		-
20 A 124 320 51 72
ライン
カップリング・ピースからリヤ・レベル・コントロール・バルブへ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
23 A 126 997 00 34
ユニオン・ボルト
アダプタ・ケーブル 		002
26 A 210 320 17 72
ライン

これに変更 A 123 420 53 28 		-
26 A 123 420 53 28
ライン
リヤ・レベル・コントロール・バルブからディストリビュータへ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
29 A 116 990 02 72
ディストリビュータ
ハイ・プレッシャ・ライン 		001
32 A 210 320 19 72
ライン
ディストリビュータから左リヤ・スプリング・リザーバまで 		001
35 A 210 320 21 72
ライン
ディストリビュータから 右リヤ・スプリング・リザーバまで 		001
41 A 210 320 01 53
ライン
スプリング・リザーバから左スプリング・ストラットまで

ﾌｯﾄﾉｰﾄ解説
[462]
ストック用に推奨
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -214
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
 		001
41 A 210 320 03 53
ライン
スプリング・リザーバから左スプリング・ストラットまで

ﾌｯﾄﾉｰﾄ解説
[462]
ストック用に推奨
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
 		001
44 A 210 320 02 53
ライン
スプリング・リザーバから右スプリング・ストラットまで

ﾌｯﾄﾉｰﾄ解説
[462]
ストック用に推奨
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -214
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
 		001
44 A 210 320 04 53
ライン
スプリング・リザーバから右スプリング・ストラットまで

ﾌｯﾄﾉｰﾄ解説
[462]
ストック用に推奨
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 214
ｺｰﾄﾞ日付指定名称
[214]19951002SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
19960725SKYHOOK 社アダプティブ・ダンピング・システム (ADS)
 		001
47 N 915036 008100
中空ボルト
ポンプに取り付ける高圧ホース 		001
50 N 007603 012111
シーリング・リング
ポンプに取り付ける高圧ホース 		002
50 N 007603 012111
シーリング・リング
スプリング・ストラット/接続ホース 		002
53 A 210 990 01 50
ヘキサゴン・ナット
ケーブル / フレーム 		002
56 A 210 320 13 72
ライン
レベル・コントローラからステアリングへ 		001
59 A 210 320 48 72
ライン
ポンプからプレッシャ・ラインへ 		001
62 A 210 320 39 72
ライン

これに変更 A 210 320 41 72
• +002 A 124 320 92 72
• +002 A 126 997 00 34 		-
62 A 210 320 41 72
ライン
ハイ・プレッシャ・ホースから アタッチメントまで 		001
65 A 124 320 92 72
ライン
ハイ・プレッシャ・ホースから アタッチメントまで

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		002
68 A 126 997 00 34
ユニオン・ボルト
アダプタ・ケーブル 		NB
71 A 123 327 00 88
カップリング・ピース
ケーブル接合 		001
74 A 210 320 08 72
ライン

これに変更 A 124 320 51 72
• +002 A 126 997 00 34 		-
74 A 124 320 51 72
ライン
カップリング・ピースからリヤ・レベル・コントロール・バルブへ 		001
77 A 126 997 00 34
ユニオン・ボルト
アダプタ・ケーブル 		002
80 A 210 320 17 72
ライン

これに変更 A 123 420 53 28 		-
80 A 123 420 53 28
ライン
リヤ・レベル・コントロール・バルブからディストリビュータへ

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
83 A 116 990 02 72
ディストリビュータ
ハイ・プレッシャ・ライン 		001
86 A 210 320 19 72
ライン
ディストリビュータから左リヤ・スプリング・リザーバまで 		001
89 A 210 320 21 72
ライン
ディストリビュータから 右リヤ・スプリング・リザーバまで 		001
95 A 210 320 05 53
ライン
ダンパ・バルブからスプリング・ストラットへ、左 リヤ

ﾌｯﾄﾉｰﾄ解説
[462]
ストック用に推奨
 		001
98 A 210 320 06 53
ライン
ダンパ・バルブからスプリング・ストラットへ、右 リヤ

ﾌｯﾄﾉｰﾄ解説
[462]
ストック用に推奨
 		001
101 N 915036 008100
中空ボルト
ポンプに取り付ける高圧ホース 		001
104 N 007603 012111
シーリング・リング
ポンプに取り付ける高圧ホース 		002
104 N 007603 012111
シーリング・リング
スプリング・ストラット/接続ホース 		002
107 A 210 990 01 50
ヘキサゴン・ナット
接続ホース / フレーム 		002
110 A 210 320 03 53
ライン
左リヤ・スプリング・リザーバからダンパ・バルブへ

ﾌｯﾄﾉｰﾄ解説
[462]
ストック用に推奨
 		001
113 A 210 320 04 53
ライン
右リヤ・スプリング・リザーバからダンパ・バルブへ

ﾌｯﾄﾉｰﾄ解説
[462]
ストック用に推奨
 		001
116 A 210 320 13 72
ライン
レベル・コントローラからステアリングへ 		001
