一覧

ステーション・ワゴン 車台番号 A 962231 以前 (コード 809) 装備
210.265 => E 320 JAPAN
M: 112941
GA: 722607

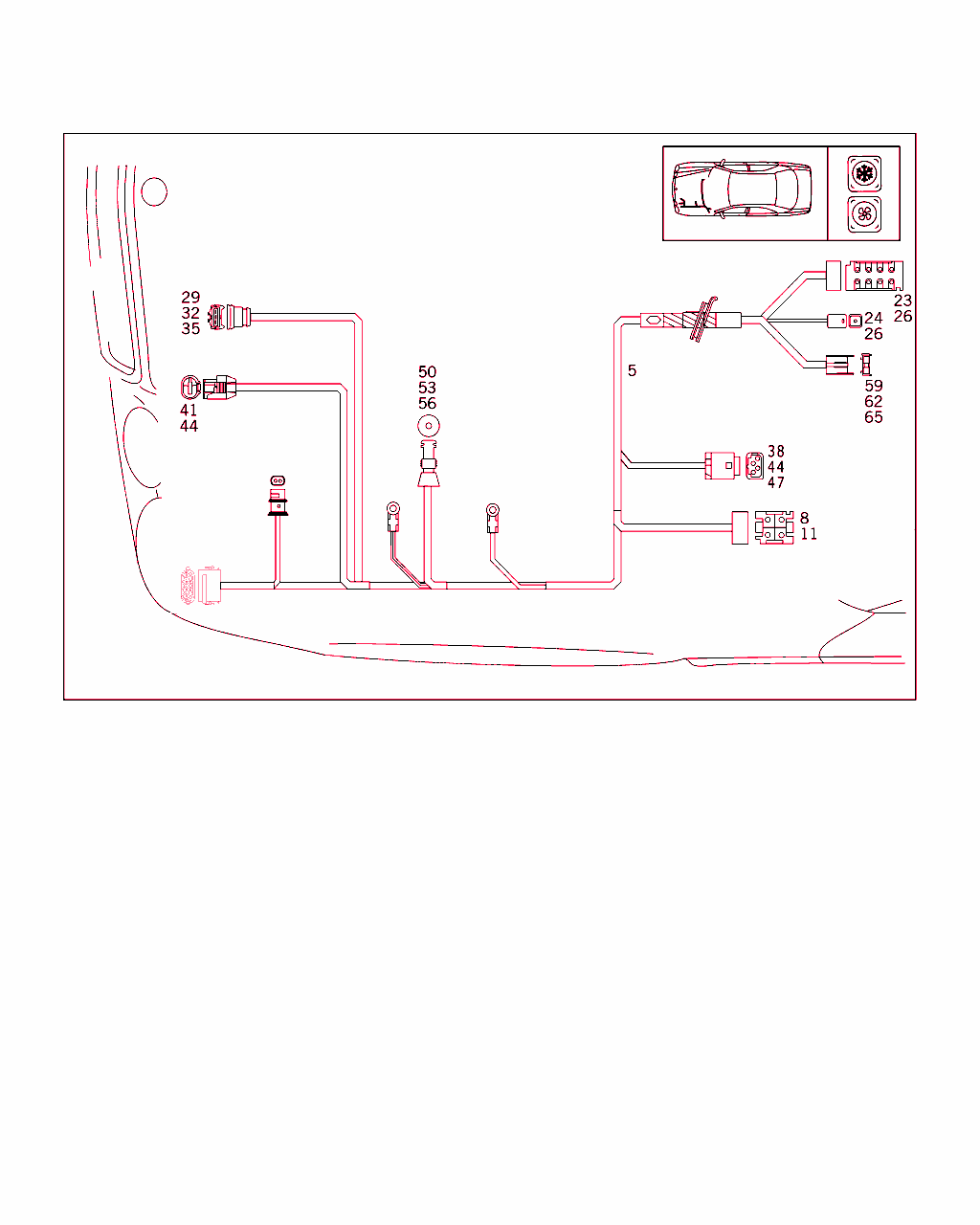

Schema

B54500000191.000420

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 210 540 56 34
ケーブル・ハーネス
エンジン・ルーム

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 698507
X 012425
例外: コード 809
その他 A 698508、X 012426 (コード 806 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001 LA
5 A 210 540 58 34
ケーブル・ハーネス
エンジン・ルーム

ﾌｯﾄﾉｰﾄ解説
[880]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 394036
X 001165
コード 807 以外
さらに A 449206 以前のコード 808 の車両に装着
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 698507
X 012425
例外: コード 809
その他 A 698508、X 012426 (コード 806 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001 RA
5 A 210 540 39 32
電気ケーブル
エンジン・ルーム

ﾌｯﾄﾉｰﾄ解説
[890]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 698508
X 012426
コード 808 装備車以外
その他 A 698507、 X 012425 (コード 809 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001 LA
5 A 210 540 41 32
電気ケーブル
エンジン・ルーム

ﾌｯﾄﾉｰﾄ解説
[890]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 698508
X 012426
コード 808 装備車以外
その他 A 698507、 X 012425 (コード 809 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001 RA
8 A 017 545 16 28
ハウジング
汚染センサ

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 698507
X 012425
例外: コード 809
その他 A 698508、X 012426 (コード 806 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001
11 A 003 545 06 26
コンタクト・ソケット
2.5 MM

ﾌｯﾄﾉｰﾄ解説
[881]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 698507
X 012425
例外: コード 809
その他 A 698508、X 012426 (コード 806 装備) 以降の車両に　　　　　　　　　　　　　　　　　　　　　　 装着　
 		NB
23 A 023 545 56 28
コネクタ・ハウジング
運転席ケーブル･ハーネス

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 394035
例外: コード 808
その他 A 394036 (コード 807 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
24 A 016 545 01 28
コネクタ・ハウジング
コネクタ（エアコン・ハーネス）

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 394035
例外: コード 808
その他 A 394036 (コード 807 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		001
26 A 016 545 14 28
コンタクト・ピン
2.5 MM

ﾌｯﾄﾉｰﾄ解説
[871]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 394035
例外: コード 808
その他 A 394036 (コード 807 装備) 以降の車両に装着　　　　　　　　　　　　　　　　　　　　　　　
 		NB
29 A 005 545 66 26
ハウジング
冷媒圧力センサ 		001
32 A 000 545 28 39
バンドル・シーリング
TO 005 545 66 26 		001
35 A 005 545 68 26
コンタクト・スプリング
0,5-1,0 MM2 		NB
38 A 210 540 43 81
ハウジング
汚染センサ

ﾌｯﾄﾉｰﾄ解説
[890]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 698508
X 012426
コード 808 装備車以外
その他 A 698507、 X 012425 (コード 809 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001
41 A 210 540 20 81
ハウジング
水温センサ 		001
44 A 008 545 63 26
コンタクト・ソケット
0.5-0.75 MM2 		NB
47 A 000 545 68 80
ガスケット
汚染センサ
TO 008 545 63 26

ﾌｯﾄﾉｰﾄ解説
[890]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 698508
X 012426
コード 808 装備車以外
その他 A 698507、 X 012425 (コード 809 装備) 以前の車両　　　　　　　　　　　　　　　　　　　　　　に装着　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 581
ｺｰﾄﾞ日付指定名称
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		NB
50 A 202 540 71 81
クラッチ
コンプレッサ
EINPOLIG
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19960725エアコン
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001
53 A 009 545 21 26
コンタクト・ソケット
0,5-1,0 MM2 		001
56 A 000 545 72 80
バンドル・シーリング
TO 009 545 21 26 		001
59 A 002 545 28 01
ヒューズ・ボックス
ヒューズ・ボックス内
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 580/581
ｺｰﾄﾞ日付指定名称
[580]19951002エア・コンディショナ/テンプマチック
19960725エアコン
[581]19951002オートマチック・クライメート・コントロール
19960725オートマチック・クライメート・コントロール
 		001
62 A 009 545 25 26
コンタクト・ソケット
6.0-10.0 MM2 		002
65 A 002 545 18 34
ヒューズ
50 A (MAXI) 		001
