ステーション・ワゴン 車台番号 A 962231 以前 (コード 809) 装備
210.265 => E 320 JAPAN
M: 112941
GA: 722607

Schema

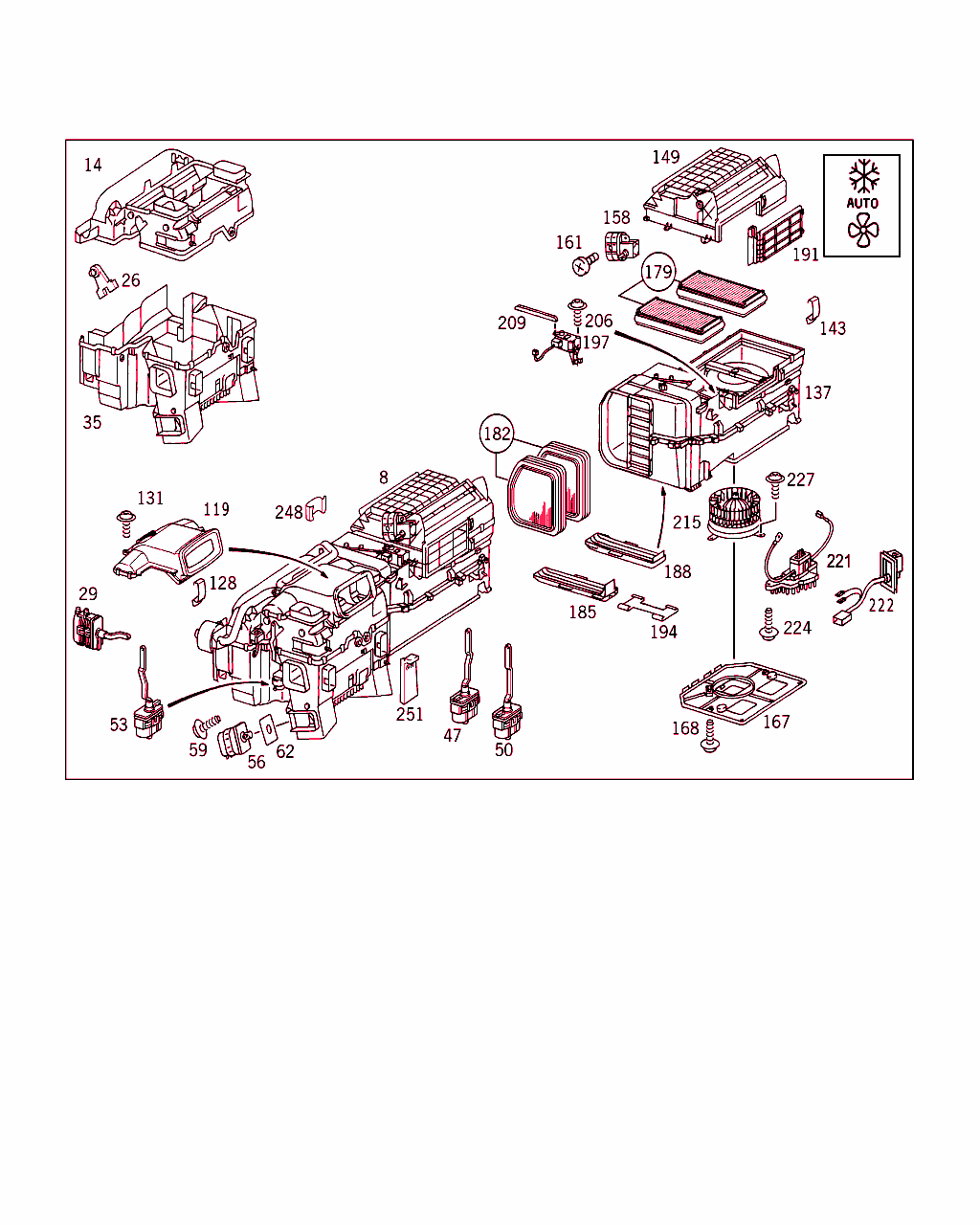

B83045000131.061213

[image]

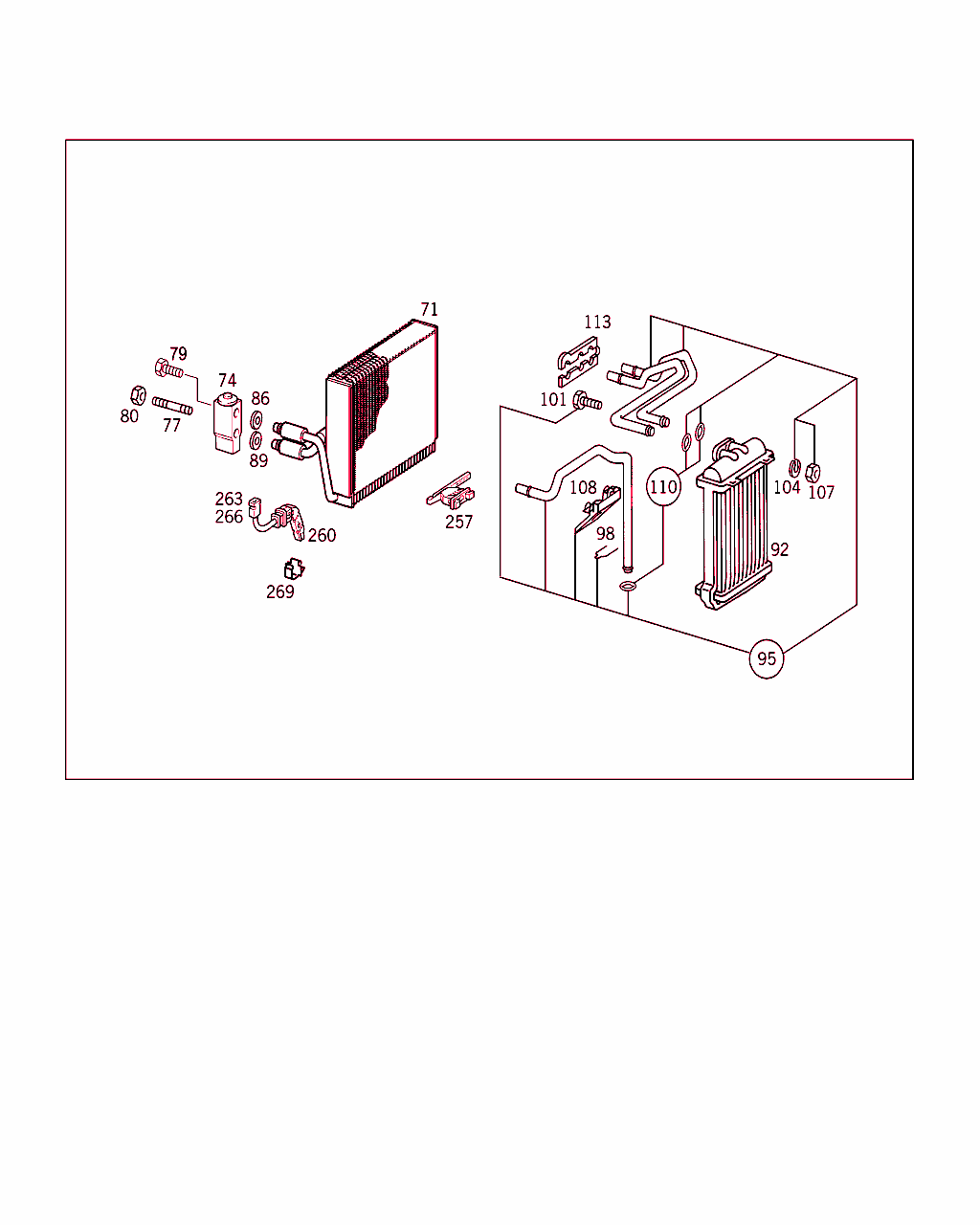

B83045000132.060912

[image]

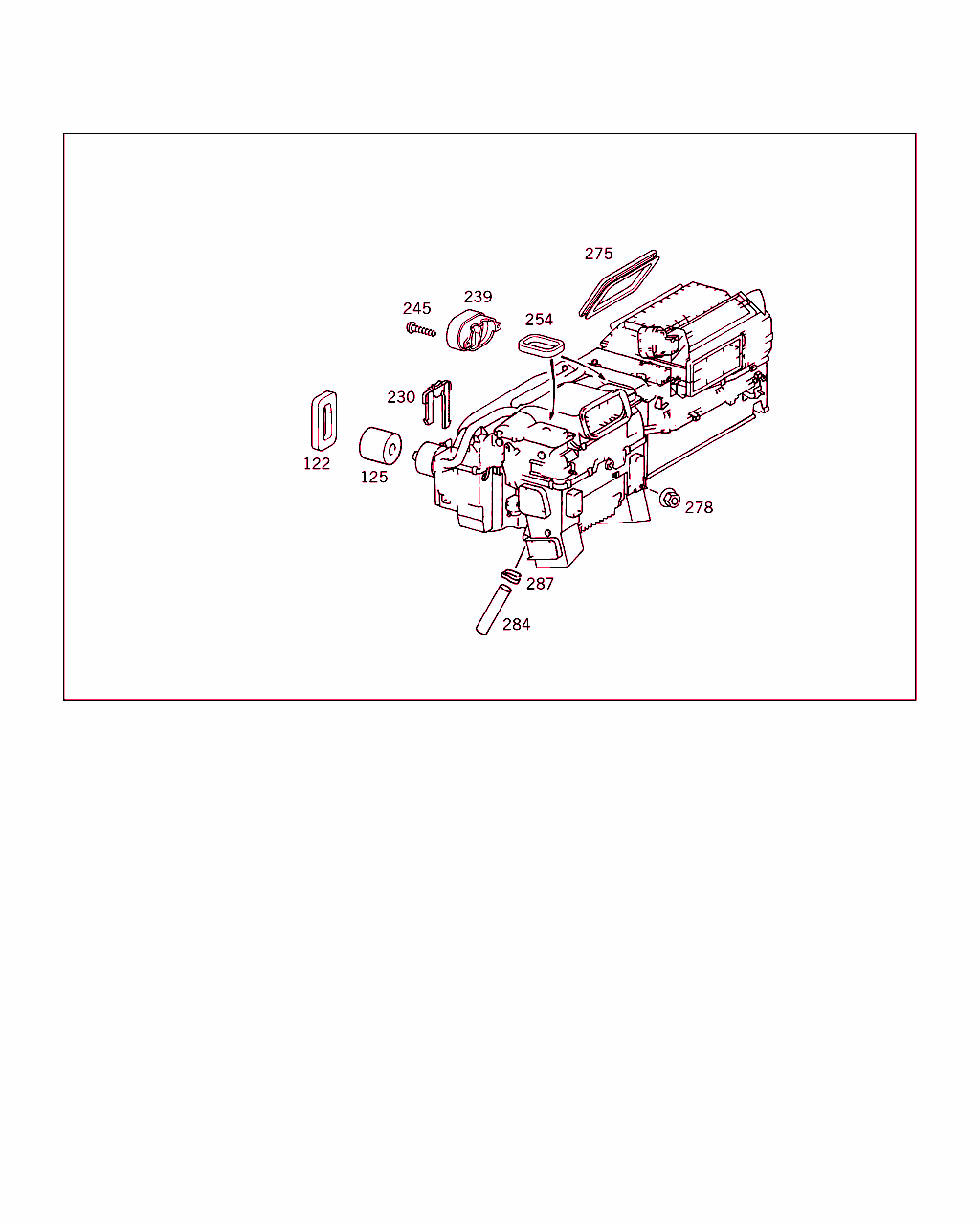

B83045000135.961127

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 210 830 06 62
ヒータ・ハウジング
オートマチック・クライメート・コントロール

ﾌｯﾄﾉｰﾄ解説
[050]
ｼｬｼﾅﾝﾊﾞNo.以前: A 500356
 		001 LA
8 A 210 830 30 62
ヒータ・ハウジング
オートマチック・クライメート・コントロール

ﾌｯﾄﾉｰﾄ解説
[051]
ｼｬｼﾅﾝﾊﾞNo.以降: A 500357
 		001 LA
8 A 210 830 10 62
ヒータ・ユニット
オートマチック・クライメート・コントロール

ﾌｯﾄﾉｰﾄ解説
[050]
ｼｬｼﾅﾝﾊﾞNo.以前: A 500356
 		001 RA
8 A 210 830 31 62
ヒータ・ハウジング
オートマチック・クライメート・コントロール

ﾌｯﾄﾉｰﾄ解説
[051]
ｼｬｼﾅﾝﾊﾞNo.以降: A 500357
 		001 RA
14 A 210 830 00 03
ハウジング
上部

ﾌｯﾄﾉｰﾄ解説
[050]
ｼｬｼﾅﾝﾊﾞNo.以前: A 500356
 		001 LA
14 A 210 830 69 03
ハウジング
上部

ﾌｯﾄﾉｰﾄ解説
[051]
ｼｬｼﾅﾝﾊﾞNo.以降: A 500357
 		001 LA
14 A 210 830 01 03
ハウジング
上部

ﾌｯﾄﾉｰﾄ解説
[050]
ｼｬｼﾅﾝﾊﾞNo.以前: A 500356
 		001 RA
14 A 210 830 70 03
ハウジング
上部

ﾌｯﾄﾉｰﾄ解説
[051]
ｼｬｼﾅﾝﾊﾞNo.以降: A 500357
 		001 RA
26 A 202 835 02 43
レバー
温風 / 冷風 		005
29 A 202 800 01 75
エレメント
デフロスタ・フラップ 		002
35 A 210 830 06 03
ハウジング
下部 		001 LA
35 A 210 830 07 03
ハウジング
下部 		001 RA
47 A 202 800 06 75
エレメント
ダイバータ・フラップ・コントロール 		002
50 A 202 800 07 75
エレメント
右エア・コンディショニング・フラップ 		001
53 A 202 800 15 75
エレメント
左エア・コンディショニング・フラップ 		001
56 A 202 800 02 75
エレメント
レッグルーム・フラップ 		002
59 A 140 984 17 29
ボルト

これに変更 A 168 984 05 29 		-
59 A 168 984 05 29
ボルト
バキューム・エレメント / ハウジング 		002
62 A 140 835 05 98
ガスケット
バキューム・エレメント / ハウジング 		002
71 A 210 830 09 58
エバポレータ 001
71 A 210 830 04 58
エバポレータ 001 RA
74 A 210 830 00 84
バルブ
(エクスパンション・バルブ)

これに変更 A 202 830 01 84 		001
74 A 202 830 01 84
エクスパンション・バルブ
(エクスパンション・バルブ)

これに変更 A 901 830 00 84 		001
74 A 901 830 00 84
エクスパンション・バルブ
(エクスパンション・バルブ) 		001
77 N 000939 006003
ボルト 001
79 N 000000 002053
6角丸頭ボルト
エバポレータに取り付けるエクスパンション・ バルブ
M5X35 		002
80 N 913019 006000
ナット

これに変更 N 913012 006001 		-
80 N 913012 006001
ナット 001
86 A 140 997 07 45
Oリング
エバポレータに取り付けるエクスパンション・ バルブ 		001
89 A 140 997 08 45
シールリング
エバポレータに取り付けるエクスパンション・ バルブ 		001
92 A 210 830 05 61
熱交換器

♦ 以下から選択できます A 210 830 06 61 		001
92 A 210 830 06 61
熱交換器

♦ 以下から選択できます A 210 830 05 61 		001
95 A 001 830 34 15
TS パイプ
パッケージ 		001 LA
95 A 001 830 35 15
TS パイプ
パッケージ 		001 RA
98 A 140 835 00 34
スプリング
熱交換器パイプ 		001
101 N 000933 005066
ボルト

これに変更 N 304017 005011 		-
101 N 304017 005011
6角ボルト 001
104 N 912004 005100
ロック・ワッシャ 001
107 N 000562 005001
ナット 001
108 A 202 835 02 98
ガスケット 001
110 A 000 835 79 98
ガスケット・セット
パッケージ 		001
113 A 202 835 14 98
ガスケット 001
119 A 210 830 53 03
ハウジング
センタ・ノズル 		001
122 A 202 835 03 98
ガスケット

これに変更 A 210 830 07 98 		-
122 A 210 830 07 98
ウェザ・ストリップ

これに変更 A 220 830 01 98 		-
122 A 220 830 01 98
ウェザ・ストリップ
エクスパンション・ バルブからパーティションへ 		001
125 A 202 835 08 98
ガスケット

これに変更 A 210 830 02 98 		-
125 A 210 830 02 98
ウェザ・ストリップ
フィード・パイプからファイア・ウォール 		001
128 A 201 835 01 34
クリップ
センタ・ノズル接続ピース / ハウジング上部 		NB
128 A 201 835 01 34
クリップ
ハウジング下部に取り付けるハウジング上部 		NB
131 A 140 984 16 29
ボルト、特殊形状
ハウジング下部に取り付けるハウジング上部 		NB
131 A 140 984 16 29
ボルト、特殊形状
センタ・ノズル接続ピース / ハウジング上部 		NB
131 A 140 984 16 29
ボルト、特殊形状
ブロワ・ハウジング 		006
137 A 210 830 17 03
ハウジング
ブロワ・ハウジング 		001 LA
137 A 210 830 18 03
ハウジング
ブロワ・ハウジング 		001 RA
143 A 201 835 01 34
クリップ
ブロワ・ハウジング 		025
149 A 210 830 32 03
ハウジング
外気/内気循環 		001 LA
149 A 210 830 33 03
ハウジング
外気/内気循環 		001 RA
158 A 210 800 05 75
エレメント
外気/内気循環 		001 LA
158 A 210 800 02 75
エレメント
外気/内気循環 		001 RA
161 A 140 984 16 29
ボルト、特殊形状
バキューム・エレメント / ハウジング 		002
167 A 210 835 21 40
ハウジング

これに変更 A 210 835 27 40 		- LA
167 A 210 835 27 40
ハウジング
ブロワ・カバー 		001 LA
167 A 210 835 27 40
ハウジング
ブロワ・カバー

ﾌｯﾄﾉｰﾄ解説
[053]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 758502
X 014001
 		001 LA
167 A 210 835 20 40
ハウジング
ブロワ・カバー

ﾌｯﾄﾉｰﾄ解説
[052]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 758501
X 014000、J 036478
 		001 RA
167 A 210 835 28 40
ハウジング
ブロワ・カバー

ﾌｯﾄﾉｰﾄ解説
[053]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 758502
X 014001
 		001 RA
168 A 140 984 17 29
ボルト

これに変更 A 168 984 05 29 		-
168 A 168 984 05 29
ボルト
ブロワ・カバー 		005
179 A 210 830 00 18
ドライ・エア・クリーナ

これに変更 A 210 830 10 18 		-
179 A 210 830 10 18
TS ダスト・フィルタ
ダスト・フィルタ 		001
182 A 210 830 02 18
チャコール・フィルタ

これに変更 A 210 830 11 18 		-
182 A 210 830 11 18
フィルタ
チャコール・フィルタ 		001
185 A 210 835 02 40
ハウジング
左チャコール・フィルタ・カバー 		001
188 A 210 835 03 40
ハウジング
右チャコール・フィルタ・カバー 		001
191 A 210 830 36 03
ハウジング
ダスト・フィルタ・カバー 		001
194 A 210 835 00 42
スライダ 002
197 A 210 820 06 42
モータ
バイパス・フラップ 		001
206 A 140 984 16 29
ボルト、特殊形状
バイパス・フラップ用エンジン取付け部 		001
209 A 210 835 02 42
オペレーション・ロッド 001 LA
209 A 210 835 01 42
オペレーション・ロッド 001 RA
215 A 210 820 52 42
モータ
ブロワ

ﾌｯﾄﾉｰﾄ解説
[052]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 758501
X 014000、J 036478
 		001 LA
215 A 210 820 68 42
モータ
ブロワ

ﾌｯﾄﾉｰﾄ解説
[053]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 758502
X 014001
 		001 LA
215 A 210 820 39 42
モータ

これに変更 A 210 820 67 42
• +001 A 210 820 10 17
• +001 A 210 821 16 51
• +001 A 210 835 28 40 		- RA
215 A 210 820 67 42
モータ
ブロワ

ﾌｯﾄﾉｰﾄ解説
[053]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 758502
X 014001
 		001 RA
221 A 210 820 61 10
ブロワ・レギュレータ

これに変更 A 210 821 29 51 		- LA
221 A 210 821 29 51
ブロワ・レギュレータ

これに変更 A 210 821 15 51
• +001 A 210 820 68 42
• +001 A 210 835 27 40 		- LA
221 A 210 821 15 51
ブロワ・レギュレータ

これに変更 A 210 821 46 51 		001 LA
221 A 210 821 46 51
ブロワ・レギュレータ 001 LA
221 A 210 820 64 10
ブロワ・レギュレータ

これに変更 A 210 821 16 51
• +001 A 210 820 10 17
• +001 A 210 820 67 42
• +001 A 210 835 28 40

ﾌｯﾄﾉｰﾄ解説
[052]
ｼｬｼﾅﾝﾊﾞNo.以前:
A 758501
X 014000、J 036478
 		- RA
221 A 210 821 16 51
スイッチ

ﾌｯﾄﾉｰﾄ解説
[053]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 758502
X 014001
 		001 RA
222 A 210 820 09 17
電気ケーブル
(ブロワ・コントローラ)

ﾌｯﾄﾉｰﾄ解説
[053]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 758502
X 014001
 		001 LA
222 A 210 820 10 17
電気ケーブル
(ブロワ・コントローラ)

ﾌｯﾄﾉｰﾄ解説
[053]
ｼｬｼﾅﾝﾊﾞNo.以降:
A 758502
X 014001
 		001 RA
224 A 129 990 02 21
ボルト
ブロワ・コントローラ取付け部 		002
227 A 000 984 37 29
ボルト

これに変更 N 000000 000458
• +001 A 000 984 09 55 		-
227 N 000000 000458
鉄板ビス
ブロワ / ハウジング 		004
230 A 202 835 06 14
ホルダー
熱交換器フィード・ライン 		001 LA
239 A 202 830 00 98
ウェザ・ストリップ

これに変更 A 000 830 09 98 		- LA
239 A 000 830 09 98
TS ウェザ・ストリップ
リターン・パイプからファイア・ウォールへ 		001 LA
239 A 202 830 01 98
ウェザ・ストリップ
リターン・パイプからファイア・ウォールへ 		001 RA
245 A 140 984 16 29
ボルト、特殊形状
シール / ブロワ 		002
248 A 201 835 01 34
クリップ
ヒータ・ハウジング / ブロワ 		005
251 A 000 835 18 34
スプリング
ヒータ・ハウジング / ブロワ 		002
254 A 202 835 04 98
ガスケット 002
257 A 210 830 04 72
温度センサ
熱交換器 		001
260 A 140 830 01 72
温度センサ

これに変更 A 210 830 05 72 		-
260 A 210 830 05 72
温度センサ
エバポレータ

これに変更 A 210 830 07 72 		001
260 A 210 830 07 72
温度センサ
エバポレータ 		001
263 A 012 545 84 28
コネクタ・ハウジング 001
266 A 011 545 16 28
プラグ・ピン 002
269 A 201 988 41 78
クリップ
温度センサ・プラグをエアコン・ユニットに 		001
275 A 210 835 03 98
ガスケット
ブロワ・ハウジング / ファイア・ウォール 		001
278 N 913011 006000
ナット
ヒータ・ハウジング / サポート部 		004
278 N 913011 006000
ナット
ヒータ・ハウジング / ファイア・ウォール 		002
284 A 210 830 03 96
ホース
ウォータ・ドレン 		002
287 A 126 995 00 46
クランピング・リング
ウォータ・ドレン・ホース 		002
