一覧

E-セダン
211.004 => E 200 CDI
M: 646951
GM: 716604, 716606
GA: 722699

Schema

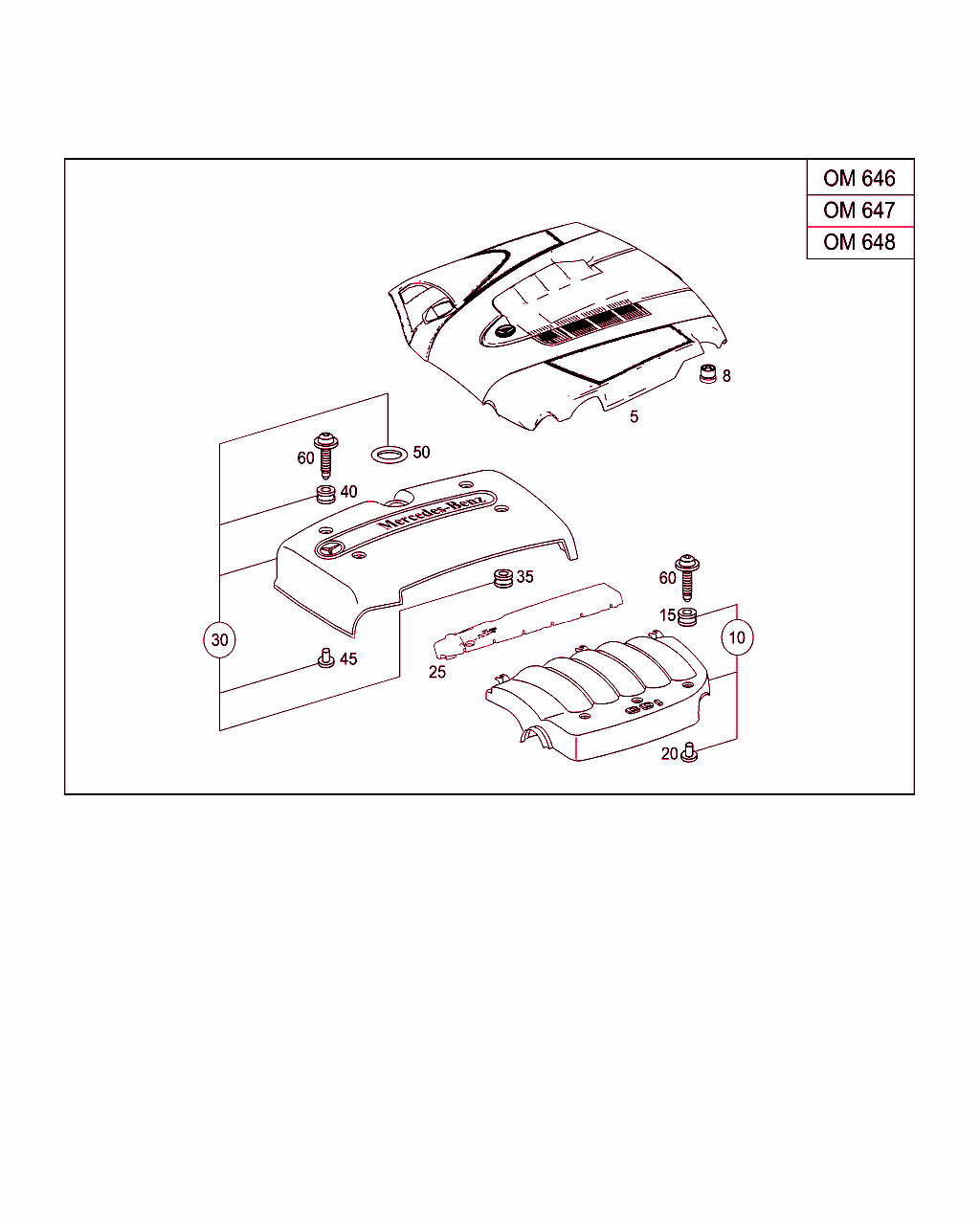

B52135000019.081031

[image]

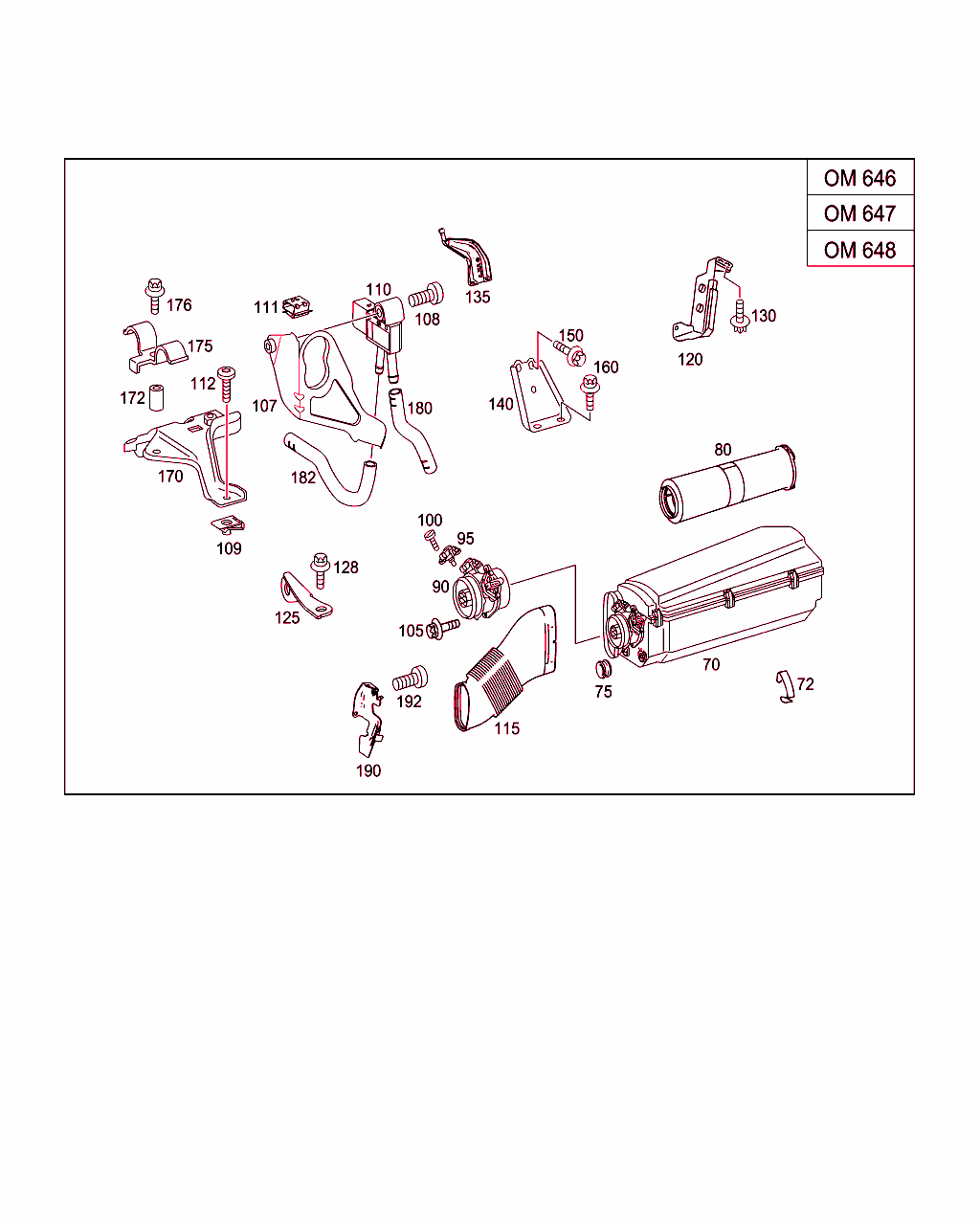

B52135000021.090617

[image]

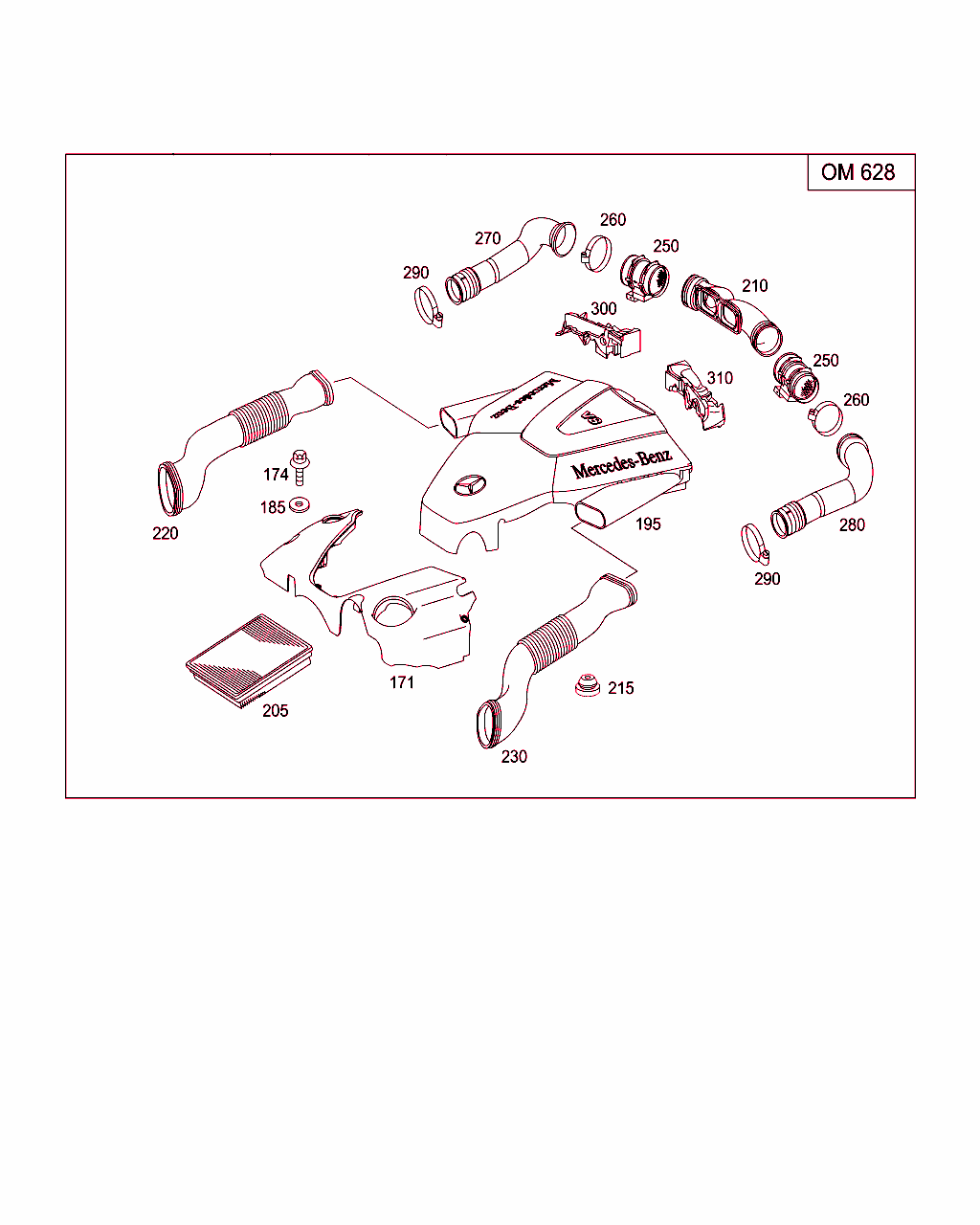

B52135000023.100622

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 646 010 03 67
カバー・パネル
左シリンダー・ヘッド・カバーに 		001
10 A 646 010 03 67
カバー・パネル
左シリンダー・ヘッド・カバーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474+926
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
10 A 646 010 09 67
カバー・パネル
左シリンダー・ヘッド・カバーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 926
ｺｰﾄﾞ日付指定名称
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
15 A 606 997 00 81
グロメット
カバー 		002
20 A 606 992 01 25
スリーブ
カバー 		002
25 A 646 016 13 24
カバー・パネル
シリンダ・ヘッド・カバー

これに変更 A 646 016 19 24

[025]まで ｼｬｼ: A 669774 => まで 日付: 19/08/2004
[026]まで ｼｬｼ: A 669774 => まで 日付: 19/08/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 926
ｺｰﾄﾞ日付指定名称
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
25 A 646 016 19 24
カバー・パネル
シリンダ・ヘッド・カバー

[025]まで ｼｬｼ: A 669774 => まで 日付: 19/08/2004
[026]まで ｼｬｼ: A 669774 => まで 日付: 19/08/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 926
ｺｰﾄﾞ日付指定名称
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
25 A 646 016 19 24
カバー・パネル

[027]から ｼｬｼ: A 669775 => から 日付: 19/08/2004
[028]から ｼｬｼ: A 669775 => から 日付: 19/08/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804+926/805+926/806+926
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001
30 A 646 010 02 67
カバー・パネル
右シリンダー・ヘッド・カバーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
 		001
30 A 646 010 05 67
カバー・パネル
右シリンダー・ヘッド・カバーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/474+804+926/805/474+805+926
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
 		001
30 A 646 010 10 67
カバー・パネル
右シリンダー・ヘッド・カバーに

[025]まで ｼｬｼ: A 669774 => まで 日付: 19/08/2004
[026]まで ｼｬｼ: A 669774 => まで 日付: 19/08/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 926
ｺｰﾄﾞ日付指定名称
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
30 A 646 010 17 67
カバー・パネル
右シリンダー・ヘッド・カバーに

[027]から ｼｬｼ: A 669775 => から 日付: 19/08/2004
[028]から ｼｬｼ: A 669775 => から 日付: 19/08/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 926
ｺｰﾄﾞ日付指定名称
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
35 A 611 997 03 81
グロメット
カバー 		006
40 A 606 997 00 81
グロメット
カバー 		004
40 A 606 997 00 81
グロメット 004
45 A 606 992 01 25
スリーブ
カバー 		004
45 A 606 992 01 25
スリーブ 004
50 A 611 016 03 63
シールリング
カバー 		002
60 A 003 990 41 12
ボルト
カバーをブースト・エア・ディストリビュータ・ラインに
M6X23 		004
60 A 003 990 41 12
ボルト
シリンダ・ヘッド・カバーに取り付けるカバー
M6X23 		004
60 A 003 990 41 12
ボルト
M6X23 		004
70 A 646 090 02 01
ダンパ・フィルタ

これに変更 A 646 090 10 01
• +002 A 646 094 00 22 		001
70 A 646 090 10 01
エアフィルタ 001
72 A 000 993 17 25
テンション・スプリング
エア・クリーナ 		007
75 A 646 094 00 22
ベアリング
エア・クリーナ、フロント 		002
75 A 646 094 01 22
ベアリング・シェル
エア・クリーナ、リヤ

これに変更 A 646 094 02 22 		002
75 A 646 094 02 22
ベアリング
エア・クリーナ、リヤ 		002
80 A 611 094 02 04
フィルタ・インサート
エア・クリーナー・ハウジングに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001
80 A 646 094 03 04
フィルタ・インサート
エア・クリーナー・ハウジングに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001
90 A 646 094 00 48
エア・マス・センサ
コールド・エア・パイプとダンパ・フィルタの間

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
95 A 004 153 32 28
プレッシャ・センサ
エア・マス・センサ

これに変更 A 005 153 50 28 		001
95 A 005 153 50 28
プレッシャ・センサ
エア・マス・センサ 		001
100 A 005 990 25 12
プラスチック用平頭ボルト
プレッシャ・センサ / エア・マス・センサ 		002
105 N 910143 006001
6角丸頭ボルト
ダンパ・フィルタに取り付けるエア・マス・センサ
M6X16 		002
107 A 646 094 03 20
シールド
プレッシャ・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474+926/474
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
108 N 910143 006013
6角丸頭ボルト
シールド・プレート固定用ツール
M6X50
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474+926
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
108 N 910143 006013
6角丸頭ボルト
スリーブ
M6X50
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474+926/474
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
110 A 004 153 95 28
プレッシャ・センサ
差圧センサ

これに変更 A 005 153 74 28
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
 		001
110 A 005 153 74 28
プレッシャ・センサ
差圧センサ

これに変更 A 005 153 77 28
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
 		001
110 A 005 153 77 28
プレッシャ・センサ
差圧センサ

これに変更 A 006 153 49 28
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
 		001
110 A 006 153 49 28
プレッシャ・センサ
差圧センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
 		001
111 A 000 991 02 71
クリップ
ブラケットのシールド・プレート
18X19 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474+926
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
115 A 611 094 04 87
ホース
エア・インテーク 		001
125 A 646 094 22 41
ホルダー
ブラケットに 		001
128 N 000000 001116
6角丸頭ボルト
ブラケット固定用ツール
M6X19 		001
140 A 611 098 16 29
ストラット
ミキシング・ハウジングとパワー・ステアリング・ポンプ・フランジのあいだ 		002
140 A 611 098 16 29
ストラット
ミキシング・ハウジングとパワー・ステアリング・ポンプ・フランジのあいだ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 926
ｺｰﾄﾞ日付指定名称
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
140 A 611 098 16 29
ストラット
ミキシング・ハウジングとパワー・ステアリング・ポンプ・フランジのあいだ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474+926
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
150 N 910143 006001
6角丸頭ボルト
サポート / ミキシング・ハウジング
M6X16 		002
150 N 910143 006001
6角丸頭ボルト
サポート / ミキシング・ハウジング
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474+926
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		002
150 N 910143 006001
6角丸頭ボルト
サポート / ミキシング・ハウジング
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 411+474+926
ｺｰﾄﾞ日付指定名称
[411]200403226 速マニュアル・トランスミッション
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		002
150 N 910143 006001
6角丸頭ボルト
サポート / ミキシング・ハウジング
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423+926/423+474+926
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
 		002
150 N 910143 006001
6角丸頭ボルト
サポート / ミキシング・ハウジング
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 411+926/411+474+926
ｺｰﾄﾞ日付指定名称
[411]200403226 速マニュアル・トランスミッション
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
 		002
160 N 000000 000276
6角丸頭ボルト
サポートを中間フランジに
M8X20 		002
160 N 000000 000276
6角丸頭ボルト
サポートを中間フランジに
M8X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474+926
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		002
160 N 000000 003853
6角丸頭ボルト
サポートを中間フランジに
M8X16 		002
160 N 000000 003853
6角丸頭ボルト
サポートを中間フランジに
M8X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474+926
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		002
160 N 000000 000276
6角丸頭ボルト
サポートを中間フランジに
M8X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423+926/423+474+926
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
 		002
160 N 000000 003853
6角丸頭ボルト
サポートを中間フランジに
M8X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 423+926/423+474+926
ｺｰﾄﾞ日付指定名称
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
 		002
160 N 000000 000276
6角丸頭ボルト
サポートを中間フランジに
M8X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 411+926/411+474+926/926
ｺｰﾄﾞ日付指定名称
[411]200403226 速マニュアル・トランスミッション
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
 		002
160 N 000000 003853
6角丸頭ボルト
サポートを中間フランジに
M8X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 411+926/411+474+926
ｺｰﾄﾞ日付指定名称
[411]200403226 速マニュアル・トランスミッション
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
 		002
172 A 646 992 00 50
スペーサ・スリーブ
ブラケットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474+926/474
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
180 A 646 142 01 83
ホース
パティキュレート・フィルタの前
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474+802+926/474+803+926/474+804+926/474+805+926/474+806+926
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[802]19951002モデル・イヤー変更
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 L
180 A 211 492 04 59
エグゾースト・ホース/ブラケット
パティキュレート・フィルタの前
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 411+474+807+926/423+474+807+926/411+474+808+926/423+474+808+926/411+474+809+926/423+474+809+926
ｺｰﾄﾞ日付指定名称
[411]200403226 速マニュアル・トランスミッション
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001 L
182 A 646 142 00 83
ホース
パティキュレート・フィルタの後
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474+802+926/474+803+926/474+804+926/474+805+926/474+806+926
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[802]19951002モデル・イヤー変更
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 L
182 A 211 492 05 59
エグゾースト・ホース/ブラケット
パティキュレート・フィルタの後
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 411+474+807+926/423+474+807+926/411+474+808+926/423+474+808+926/411+474+809+926/423+474+809+926
ｺｰﾄﾞ日付指定名称
[411]200403226 速マニュアル・トランスミッション
[423]199510025 速オートマチック・トランスミッション
199711125 速オートマチック・トランスミッション
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
[926]19970909エミッション・コントロール、ユーロ 4 対策
20010627欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001 L
