一覧

E-セダン
211.004 => E 200 CDI
M: 646951
GM: 716604, 716606
GA: 722699

Schema

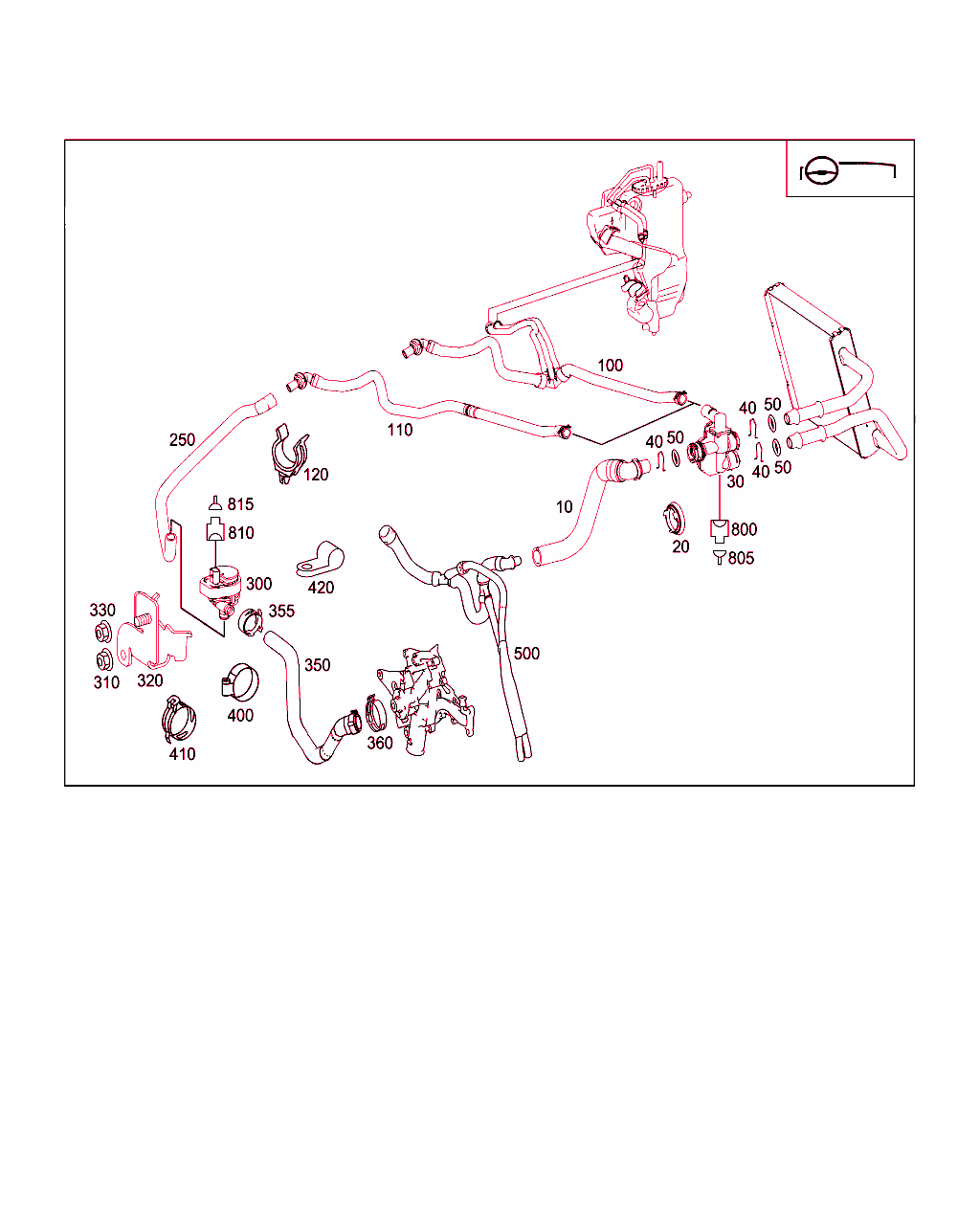

B83181000011.100601

[image]

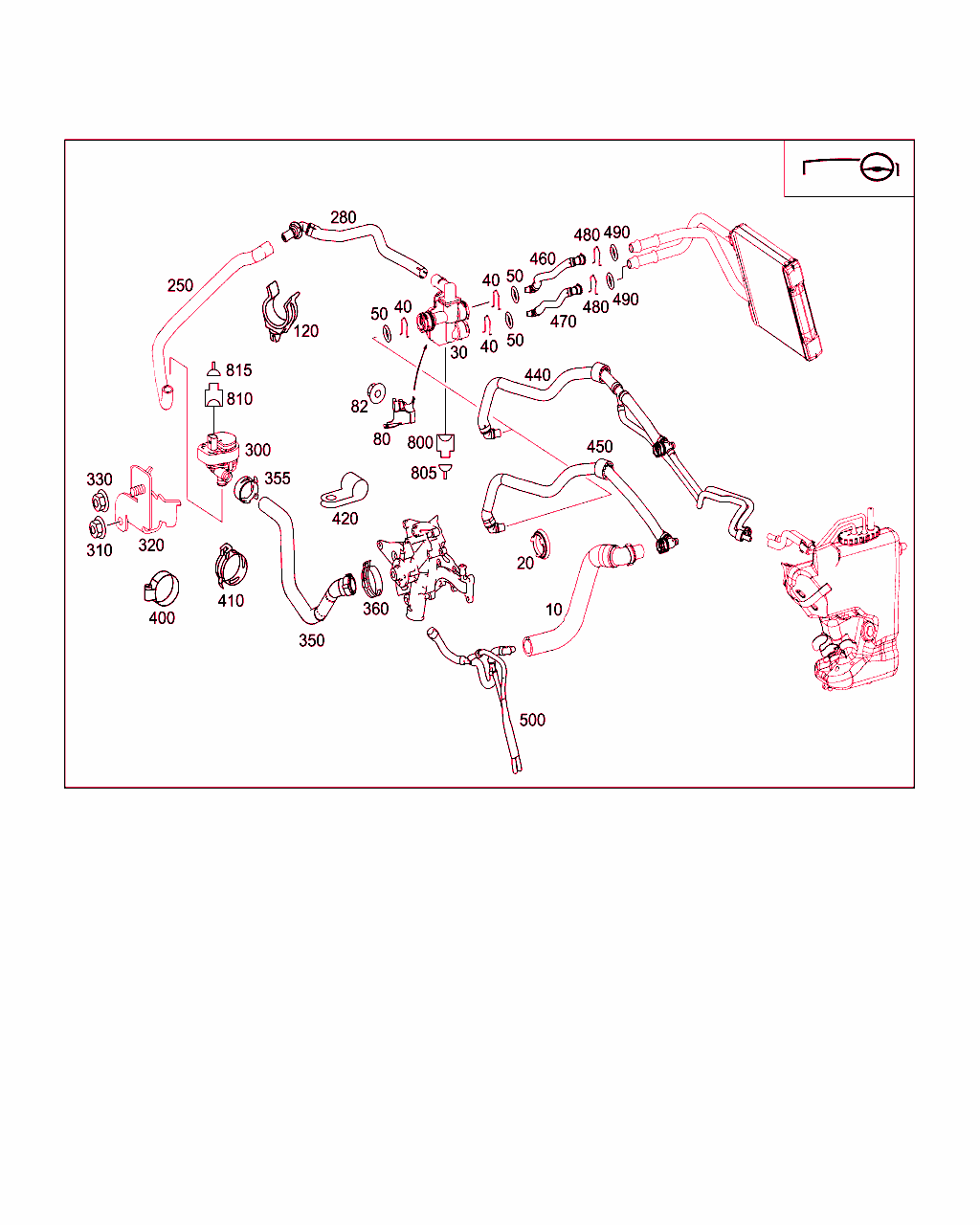

B83181000012.100601

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 832 70 94
ホース
エンジンへのフィード 		001
10 A 211 830 19 96
ホース
エンジンへのフィード
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
 		001
10 A 211 830 40 96
ホース
エンジンへのフィード
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 808/809
ｺｰﾄﾞ日付指定名称
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001
10 A 211 830 40 96
ホース
エンジンへのフィード
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 474+808
ｺｰﾄﾞ日付指定名称
[474]20001208パティキュレート・フィルタ
20030709パティキュレート・フィルタ
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
 		001
20 A 211 832 02 98
ウェザ・ストリップ
フィード 		001
30 A 211 832 00 84
ベンチレーション・バルブ

これに変更 A 211 832 05 84
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19971027補助ヒータ
 		001
30 A 211 832 05 84
バルブ
スイッチオーバ・バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19971027補助ヒータ
 		001
40 A 211 993 00 07
スプリング
スイッチオーバ・バルブ 		003
50 A 211 997 00 48
シールリング
スイッチオーバ・バルブ 		003
80 A 211 832 04 14
ホルダー
スイッチオーバ・バルブ

これに変更 A 211 832 06 14
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
 		001 R
80 A 211 832 06 14
ホルダー
スイッチオーバ・バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 R
80 A 211 832 05 14
ホルダー
スイッチオーバ・バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 R
82 A 003 990 02 51
ねじ込み式ナット
ブラケット固定用ツール 		001 R
100 A 211 830 11 96
ホース
リターン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/-054+805
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[054]19970922変更年 2003 年 2 月
19980504変更年 2003 年 2 月
20030109変更年 2003 年 2 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
 		001 L
100 A 211 830 11 96
ホース
バルブへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 054+805+875/806+875
ｺｰﾄﾞ日付指定名称
[054]19970922変更年 2003 年 2 月
19980504変更年 2003 年 2 月
20030109変更年 2003 年 2 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[875]19951002ヒータ付きウインドウ・ウォッシャ
19991126ヒータ付きウインドウ・ウォッシャ
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 L
110 A 211 830 12 96
ホース
リターン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 490+802/490+803/490+804/-054+490+805
ｺｰﾄﾞ日付指定名称
[490]19980119フロント・ウインドウ・デフォッガ除去
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[054]19970922変更年 2003 年 2 月
19980504変更年 2003 年 2 月
20030109変更年 2003 年 2 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
 		001 L
110 A 211 830 21 96
ホース
バルブへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807+875/808+875/809+875
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[875]19951002ヒータ付きウインドウ・ウォッシャ
19991126ヒータ付きウインドウ・ウォッシャ
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 L
110 A 211 830 12 96
ホース
リターン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 054+805/806/044
ｺｰﾄﾞ日付指定名称
[054]19970922変更年 2003 年 2 月
19980504変更年 2003 年 2 月
20030109変更年 2003 年 2 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[044]20030724新世代テレマチック NTG 2.5
 		001 L
110 A 211 830 22 96
ホース
リターン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 L
250 A 211 830 25 15
ライン
循環ポンプ

これに変更 A 211 830 35 96
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001
250 A 211 830 35 96
ホース
循環ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001
250 A 211 830 25 96
成形ホース
循環ポンプ

これに変更 A 211 830 39 96
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
 		001
250 A 211 830 39 96
ホース
循環ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001
280 A 211 830 26 15
パイプ
スイッチオーバ・バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 R
280 A 211 830 27 96
ホース
スイッチオーバ・バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 R
300 A 211 835 02 64
循環ポンプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -228
ｺｰﾄﾞ日付指定名称
[228]19951211補助ヒータ
19971027補助ヒータ
 		001
310 A 003 990 02 51
ねじ込み式ナット
循環ポンプ 		001
320 A 211 835 00 14
ホルダー
循環ポンプ 		001
330 N 910112 006001
ヘキサゴン・ナット
ブラケットに
M6 		001
350 A 211 832 31 94
ホース
循環ポンプからエンジンへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001
350 A 211 832 85 94
ホース
循環ポンプからエンジンへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001
355 A 230 995 01 05
タイプ・クリップ
循環ポンプのホース
24.0/26.8 MM 		001
360 A 006 997 03 90
ホース・クランプ
エンジンに取り付けるホース
23/30 MM 		001
400 A 006 997 42 90
クランプ
28/35 MM 		NB
410 N 000000 000665
クランプ
12-22 MM 		NB
410 A 203 995 02 05
タイプ・クリップ
17-19 MM 		NB
410 A 203 995 04 05
クランプ
23-26 MM 		NB
410 A 230 995 01 05
タイプ・クリップ
24.0/26.8 MM 		NB
410 N 000000 000668
クランプ
25/40 		NB
410 A 000 995 40 05
タイプ・クリップ
27 MM 		NB
410 A 203 995 02 05
タイプ・クリップ
バルブ
17-19 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -490
ｺｰﾄﾞ日付指定名称
[490]19980119フロント・ウインドウ・デフォッガ除去
 		002 L
410 A 203 995 02 05
タイプ・クリップ
バルブ
17-19 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19991126ヒータ付きウインドウ・ウォッシャ
 		002 L
410 A 203 995 02 05
タイプ・クリップ
フィード・ホースに
17-19 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -490
ｺｰﾄﾞ日付指定名称
[490]19980119フロント・ウインドウ・デフォッガ除去
 		002 R
410 A 203 995 02 05
タイプ・クリップ
フィード・ホースに
17-19 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 875
ｺｰﾄﾞ日付指定名称
[875]19951002ヒータ付きウインドウ・ウォッシャ
19991126ヒータ付きウインドウ・ウォッシャ
 		002 R
420 N 916016 025201
クランプ
25/15 		NB
440 A 211 830 01 96
ホース
フィード
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/-054+805
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[054]19970922変更年 2003 年 2 月
19980504変更年 2003 年 2 月
20030109変更年 2003 年 2 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
 		001 R
440 A 211 830 01 96
ホース
フィード
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 044/-054+805+875/806+875
ｺｰﾄﾞ日付指定名称
[044]20030724新世代テレマチック NTG 2.5
[054]19970922変更年 2003 年 2 月
19980504変更年 2003 年 2 月
20030109変更年 2003 年 2 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[875]19951002ヒータ付きウインドウ・ウォッシャ
19991126ヒータ付きウインドウ・ウォッシャ
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 R
440 A 211 830 23 96
ホース
フィード
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807+875/808+875/809+875
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[875]19951002ヒータ付きウインドウ・ウォッシャ
19991126ヒータ付きウインドウ・ウォッシャ
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 R
450 A 211 830 03 96
ホース
フィード
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 490
ｺｰﾄﾞ日付指定名称
[490]19980119フロント・ウインドウ・デフォッガ除去
 		001 R
450 A 211 830 03 96
ホース
フィード
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 054+805/806/044
ｺｰﾄﾞ日付指定名称
[054]19970922変更年 2003 年 2 月
19980504変更年 2003 年 2 月
20030109変更年 2003 年 2 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[044]20030724新世代テレマチック NTG 2.5
 		001 R
450 A 211 830 24 96
ホース
フィード
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 R
460 A 211 830 04 96
ホース
熱交換器へのサプライ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 R
460 A 211 830 28 96
ホース
熱交換器へのサプライ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 R
470 A 211 830 05 96
ホース
熱交換器からのリターン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001 R
470 A 211 830 29 96
ホース
熱交換器からのリターン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001 R
480 A 211 993 00 07
スプリング 001 R
480 A 211 993 00 07
スプリング
熱交換器 		002 R
490 A 211 997 00 48
シールリング 001 R
490 A 211 997 00 48
シールリング
熱交換器 		002 R
800 A 210 540 20 81
ハウジング
エアコン・シャットオフ・バルブ
2-PIN MQS 		001
805 A 000 540 23 05
電気ケーブル
エアコン・シャットオフ・バルブ
0.5 MM2 MQS;Y19/1

ﾌｯﾄﾉｰﾄ解説
[036]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
810 A 168 545 29 28
ハウジング
ヒータ・ウォータ循環ポンプ
2-PIN SLK2.8;M13 		001
815 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
