一覧

E-セダン
211.065 => E 320
M: 112949
GA: 722618

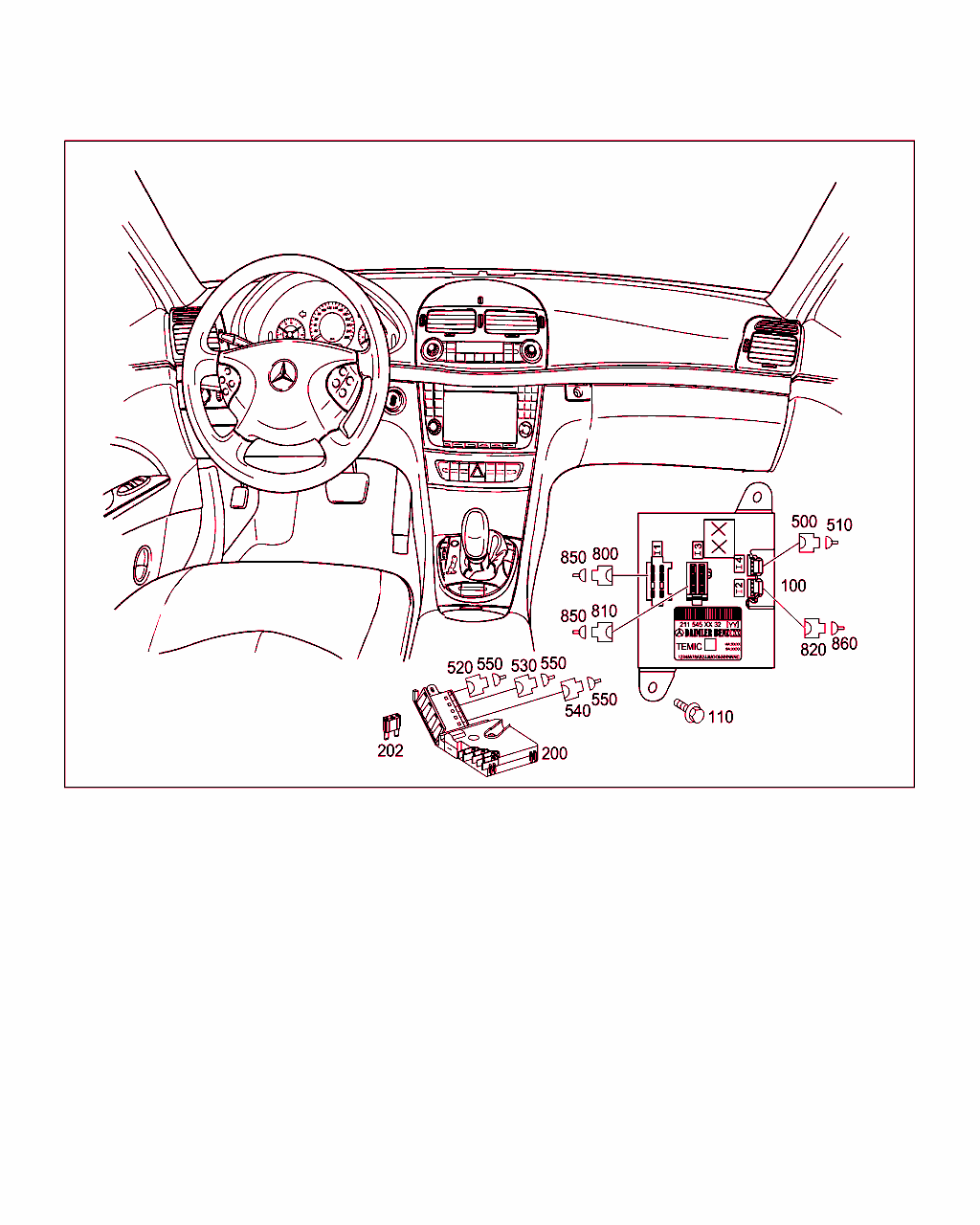

Schema

B54062000009.081031

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
100 A 211 545 05 32
コントロール・ユニット
助手席シグナル検知制御モジュール
SAM

これに変更 A 211 545 10 32

[068]まで ｼｬｼ: A 255297 => まで 日付: 28/02/2003
[069]まで ｼｬｼ: A 255297 => まで 日付: 31/03/2003 (CKD)
[070]まで ｼｬｼ: X 102065 => まで 日付: 21/03/2003
 		001
100 A 211 545 10 32
コントロール・ユニット
助手席シグナル検知制御モジュール
SAM

[068]まで ｼｬｼ: A 255297 => まで 日付: 28/02/2003
[069]まで ｼｬｼ: A 255297 => まで 日付: 31/03/2003 (CKD)
[070]まで ｼｬｼ: X 102065 => まで 日付: 21/03/2003
 		001
100 A 211 545 21 32
コントロール・ユニット
助手席シグナル検知制御モジュール
SAM

これに変更 A 211 545 36 32

[071]から ｼｬｼ: A 255298 => から 日付: 28/02/2003
[072]から ｼｬｼ: A 255298 => から 日付: 31/03/2003 (CKD)
[073]から ｼｬｼ: X 102066 => から 日付: 21/03/2003
 		001
100 A 211 545 36 32
コントロール・ユニット
助手席シグナル検知制御モジュール

これに変更 A 211 545 66 32

[071]から ｼｬｼ: A 255298 => から 日付: 28/02/2003
[072]から ｼｬｼ: A 255298 => から 日付: 31/03/2003 (CKD)
[073]から ｼｬｼ: X 102066 => から 日付: 21/03/2003
 		001
100 A 211 545 66 32
コントロール・ユニット
助手席シグナル検知制御モジュール

これに変更 A 211 545 52 32

[071]から ｼｬｼ: A 255298 => から 日付: 28/02/2003
[072]から ｼｬｼ: A 255298 => から 日付: 31/03/2003 (CKD)
[073]から ｼｬｼ: X 102066 => から 日付: 21/03/2003
 		001
100 A 211 545 52 32
コントロール・ユニット
助手席シグナル検知制御モジュール
SAM

これに変更 A 211 545 84 32

[071]から ｼｬｼ: A 255298 => から 日付: 28/02/2003
[072]から ｼｬｼ: A 255298 => から 日付: 31/03/2003 (CKD)
[073]から ｼｬｼ: X 102066 => から 日付: 21/03/2003
 		001
100 A 211 545 84 32
コントロールユニット
助手席シグナル検知制御モジュール
SAM

[071]から ｼｬｼ: A 255298 => から 日付: 28/02/2003
[072]から ｼｬｼ: A 255298 => から 日付: 31/03/2003 (CKD)
[073]から ｼｬｼ: X 102066 => から 日付: 21/03/2003
 		001
100 A 211 545 10 32
コントロール・ユニット
助手席シグナル検知制御モジュール
SAM

これに変更 A 211 545 22 32

[064]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[065]まで ｼｬｼ: L 001206 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807 (CKD)
[074]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]19971127キーレス・ゴー
 		001
100 A 211 545 22 32
コントロール・ユニット
助手席シグナル検知制御モジュール
SAM

これに変更 A 211 545 35 32

[064]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[065]まで ｼｬｼ: L 001206 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807 (CKD)
[074]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889
ｺｰﾄﾞ日付指定名称
[889]19971127キーレス・ゴー
 		001
100 A 211 545 35 32
コントロール・ユニット/ブラケット
助手席シグナル検知制御モジュール
SAM

これに変更 A 211 545 65 32
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889/401+889/443+889/873+889/401+443+889/401+872+889/401+443+872+889/443+873+889/872+873+889/443+872+873+889
ｺｰﾄﾞ日付指定名称
[401]19980115フロント・シート・クライメート・コントロール
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
19990408ヒータ付きステアリング・ホイール
[872]19971216左および右リヤ・シート・ヒータ
[873]19951002左および右運転席シート・ヒータ
19971216左および右運転席シート・ヒータ
[889]19971127キーレス・ゴー
 		001
100 A 211 545 65 32
コントロール・ユニット/ブラケット
助手席シグナル検知制御モジュール
SAM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889/401+889/443+889/873+889/401+443+889/401+872+889/401+443+872+889/443+873+889/872+873+889/443+872+873+889
ｺｰﾄﾞ日付指定名称
[401]19980115フロント・シート・クライメート・コントロール
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
19990408ヒータ付きステアリング・ホイール
[872]19971216左および右リヤ・シート・ヒータ
[873]19951002左および右運転席シート・ヒータ
19971216左および右運転席シート・ヒータ
[889]19971127キーレス・ゴー
 		001
100 A 211 545 53 32
コントロール・ユニット/ブラケット
助手席シグナル検知制御モジュール

これに変更 A 211 545 85 32
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889/401+889/443+889/873+889/401+443+889/401+872+889/401+443+872+889/443+873+889/872+873+889/443+872+873+889
ｺｰﾄﾞ日付指定名称
[401]19980115フロント・シート・クライメート・コントロール
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
19990408ヒータ付きステアリング・ホイール
[872]19971216左および右リヤ・シート・ヒータ
[873]19951002左および右運転席シート・ヒータ
19971216左および右運転席シート・ヒータ
[889]19971127キーレス・ゴー
 		001
100 A 211 545 85 32
コントロールユニット/ブラケット
助手席シグナル検知制御モジュール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 889/401+889/443+889/873+889/401+443+889/401+872+889/401+443+872+889/443+873+889/872+873+889/443+872+873+889
ｺｰﾄﾞ日付指定名称
[401]19980115フロント・シート・クライメート・コントロール
[443]19840701クルーズ・コントロールおよび電動調整式ステアリング・コラム
19990408ヒータ付きステアリング・ホイール
[872]19971216左および右リヤ・シート・ヒータ
[873]19951002左および右運転席シート・ヒータ
19971216左および右運転席シート・ヒータ
[889]19971127キーレス・ゴー
 		001
100 A 211 545 35 32
コントロール・ユニット/ブラケット
助手席シグナル検知制御モジュール
SAM

これに変更 A 211 545 65 32

[074]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 873
ｺｰﾄﾞ日付指定名称
[873]19951002左および右運転席シート・ヒータ
19971216左および右運転席シート・ヒータ
 		001
100 A 211 545 65 32
コントロール・ユニット/ブラケット
助手席シグナル検知制御モジュール
SAM

[074]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 873
ｺｰﾄﾞ日付指定名称
[873]19951002左および右運転席シート・ヒータ
19971216左および右運転席シート・ヒータ
 		001
100 A 211 545 53 32
コントロール・ユニット
助手席シグナル検知制御モジュール
SAM

これに変更 A 211 545 85 32

[075]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[076]から ｼｬｼ: L 001207 => から 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806 (CKD)
[077]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 873
ｺｰﾄﾞ日付指定名称
[873]19951002左および右運転席シート・ヒータ
19971216左および右運転席シート・ヒータ
 		001
100 A 211 545 85 32
コントロールユニット
助手席シグナル検知制御モジュール
SAM

[075]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[076]から ｼｬｼ: L 001207 => から 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 806 (CKD)
[077]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 873
ｺｰﾄﾞ日付指定名称
[873]19951002左および右運転席シート・ヒータ
19971216左および右運転席シート・ヒータ
 		001
100 A 211 545 36 32
コントロール・ユニット
助手席シグナル検知制御モジュール
SAM

これに変更 A 211 545 66 32
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z94
ｺｰﾄﾞ日付指定名称
[Z94]20021204プログラミング、リヤ・シート・ヒータ、ファブリック
 		001
100 A 211 545 66 32
コントロール・ユニット
助手席シグナル検知制御モジュール
SAM

これに変更 A 211 545 53 32
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z94
ｺｰﾄﾞ日付指定名称
[Z94]20021204プログラミング、リヤ・シート・ヒータ、ファブリック
 		001
100 A 211 545 53 32
コントロール・ユニット
助手席シグナル検知制御モジュール
SAM

これに変更 A 211 545 85 32
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z94
ｺｰﾄﾞ日付指定名称
[Z94]20021204プログラミング、リヤ・シート・ヒータ、ファブリック
 		001
100 A 211 545 85 32
コントロールユニット
助手席シグナル検知制御モジュール
SAM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z94
ｺｰﾄﾞ日付指定名称
[Z94]20021204プログラミング、リヤ・シート・ヒータ、ファブリック
 		001
110 A 140 990 06 36
ボルト
コントロール・ユニット固定用ツール
M5X14 		002
200 A 211 546 06 41
ケーブル・コネクタ
フロント・プレ・ヒューズ・ボックス
F32

[082]まで ｼｬｼ: A 474981 => まで 日付: 17/12/2003
[083]まで ｼｬｼ: A 474981 => まで 日付: 30/11/2003 (CKD)
[084]まで ｼｬｼ: X 120150 => まで 日付: 10/12/2003
 		001
200 A 211 546 12 41
ターミナル・ブロック/ブラケット
フロント・プレ・ヒューズ・ボックス
F32

[074]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001
202 A 002 545 17 34
クリップ
フロント・プレ・ヒューズ・ボックス
40 A 		001
500 A 038 545 12 28
クラッチ
SAM コントロール・ユニット (ヒューズ・ リレー・ボックス、助手席側 / プラグ 4)
4-PIN MQS;N10/9 		001
510 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
520 A 044 545 38 28
ハウジング
フロント・プレ・ヒューズ・ボックス、黒
1-PIN;F32 		001
530 A 044 545 43 28
プラグ
フロント・プレ・ヒューズ・ボックス、茶
1-PIN;F32 		001
540 A 044 545 41 28
プラグ
フロント・プレ・ヒューズ・ボックス、紫
1-PIN;F32 		001
540 A 044 545 38 28
ハウジング
フロント・プレ・ヒューズ・ボックス、緑
1-PIN;F32 		001
550 A 000 540 57 05
ハーネス
4.0 MM2 LSK8 AG

ﾌｯﾄﾉｰﾄ解説
[092]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
550 A 009 545 25 26
コンタクト・ソケット
6.0-10.0 MM2 		NB
800 A 037 545 55 28
プラグ
助手席ヒューズ・リレー・モジュール付き SAM コントロール・ユニット
8-PIN SLK2.8;N10/9 		001
810 A 220 545 69 28
ハウジング
助手席ヒューズ・リレー・モジュール付き SAM コントロール・ユニット
6-PIN SLK2.8;N10/9 		001
820 A 039 545 60 28
プラグ
助手席ヒューズ・リレー・ボックス、バイオレット
4-PIN MQS;N10/9 SAM/SRB 		001
820 A 039 545 60 28
プラグ
助手席ヒューズ・リレー・モジュール付き SAM コントロール・ユニット
4-PIN MQS;N10/9 		001
850 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
850 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
850 A 011 545 07 26
コンタクト・ソケット
4.0 MM2 SLK2.8 		NB
860 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[092]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
