一覧

E-セダン
211.065 => E 320
M: 112949
GA: 722618

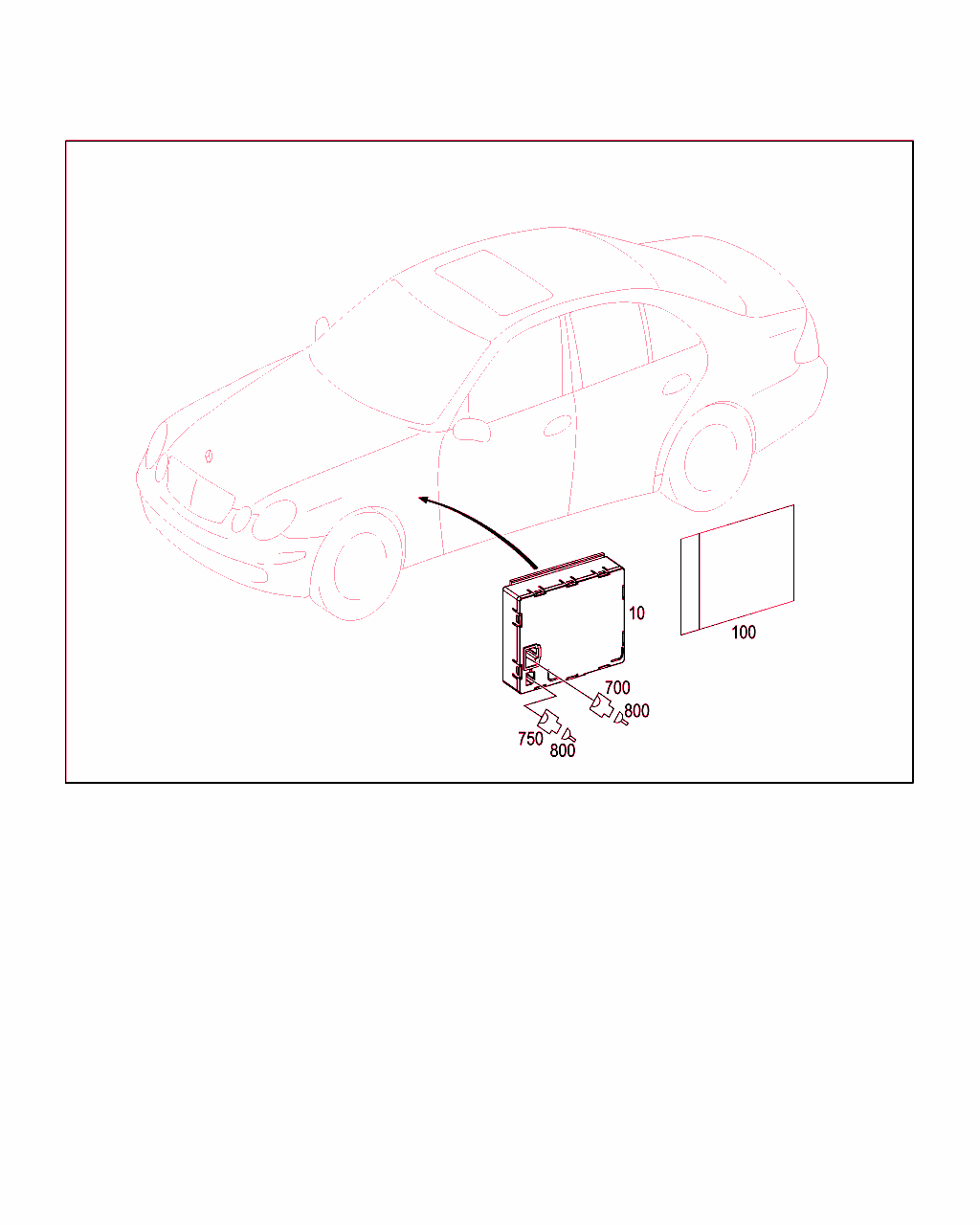

Schema

B82870000003.080428

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 540 21 45
コントロール・ユニット
メイン・ゲートウェイ (ZGW)
ZGW

これに変更 A 211 540 25 45

ﾌｯﾄﾉｰﾄ解説
[673]
コントロール・ユニットは必ず付属のフラッシュ・ウエアを使ってフラッシュしてください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
 		001
10 A 211 540 25 45
コントロール・ユニット
メイン・ゲートウェイ (ZGW)
ZGW

これに変更 A 211 540 29 45

ﾌｯﾄﾉｰﾄ解説
[673]
コントロール・ユニットは必ず付属のフラッシュ・ウエアを使ってフラッシュしてください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
 		001
10 A 211 540 29 45
コントロール・ユニット
メイン・ゲートウェイ (ZGW)
ZGW

これに変更 A 211 540 30 45

ﾌｯﾄﾉｰﾄ解説
[673]
コントロール・ユニットは必ず付属のフラッシュ・ウエアを使ってフラッシュしてください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
 		001
10 A 211 540 31 45
コントロール・ユニット
メイン・ゲートウェイ (ZGW)
ZGW

これに変更 A 211 540 35 45

ﾌｯﾄﾉｰﾄ解説
[673]
コントロール・ユニットは必ず付属のフラッシュ・ウエアを使ってフラッシュしてください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
 		001
10 A 211 540 30 45
コントロール・ユニット
メイン・ゲートウェイ (ZGW)
ZGW

これに変更 A 211 540 31 45

ﾌｯﾄﾉｰﾄ解説
[673]
コントロール・ユニットは必ず付属のフラッシュ・ウエアを使ってフラッシュしてください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
 		001
10 A 211 540 35 45
コントロール・ユニット
メイン・ゲートウェイ (ZGW)
ZGW

これに変更 A 169 540 69 45

ﾌｯﾄﾉｰﾄ解説
[592]
モデル・イヤー・コード 803 以前の車両および                                       新しいコントロール・ユニット・バージョンの納品の際には、
現在あるフラッシュ・リリース CD を使用してフラッシュし、手動でコード入力する                       必要があります。
[673]
コントロール・ユニットは必ず付属のフラッシュ・ウエアを使ってフラッシュしてください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
 		001
10 A 169 540 69 45
コントロールユニット/ブラケット
ZGW
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806/-614-615-616-618-621-622+807/-614-615-616-618-621-622+808/-614-615-616-618-621-622+809
ｺｰﾄﾞ日付指定名称
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[615]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
[621]20041126ILS付きヘッドランプ、左側通行
[622]20041126ILS付きヘッドランプ、右側通行
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001
10 A 211 540 75 45
コントロール・ユニット
メイン・ゲートウェイ (ZGW)
ZGW

これに変更 A 211 540 83 45

ﾌｯﾄﾉｰﾄ解説
[673]
コントロール・ユニットは必ず付属のフラッシュ・ウエアを使ってフラッシュしてください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614+807/618+807/615+807/616+807/621+807/622+807
ｺｰﾄﾞ日付指定名称
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
[615]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[621]20041126ILS付きヘッドランプ、左側通行
[622]20041126ILS付きヘッドランプ、右側通行
 		001
10 A 211 540 83 45
コントロール・ユニット
ZGW

これに変更 A 211 540 85 45

ﾌｯﾄﾉｰﾄ解説
[673]
コントロール・ユニットは必ず付属のフラッシュ・ウエアを使ってフラッシュしてください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614+807/618+807/615+807/616+807/621+807/622+807
ｺｰﾄﾞ日付指定名称
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
[615]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[621]20041126ILS付きヘッドランプ、左側通行
[622]20041126ILS付きヘッドランプ、右側通行
 		001
10 A 211 540 85 45
コントロールユニット/ブラケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614+807/618+807/615+807/616+807/621+807/622+807/614+808/618+808/615+808/616+808/621+808/622+808/614+809/618+809/615+809/616+809/621+809/622+809
ｺｰﾄﾞ日付指定名称
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[615]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
[621]20041126ILS付きヘッドランプ、左側通行
[622]20041126ILS付きヘッドランプ、右側通行
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001
100 A 000 983 37 83
保護フィルム
メイン・ゲートウェイ (ZGW)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: B02
ｺｰﾄﾞ日付指定名称
[B02]20070510ZGW用保護フィルム
 		001
700 A 002 540 59 81
ソケット
メイン・ゲートウェイ (ZGW)
10-PIN MQS;N93 		001
750 A 037 545 63 28
プラグ
メイン・ゲートウェイ・コントロール・ユニット
3-PIN MQS;N93 		001
800 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
