E-ステーション・ワゴン
211.265 => E 320
M: 112949
GA: 722618

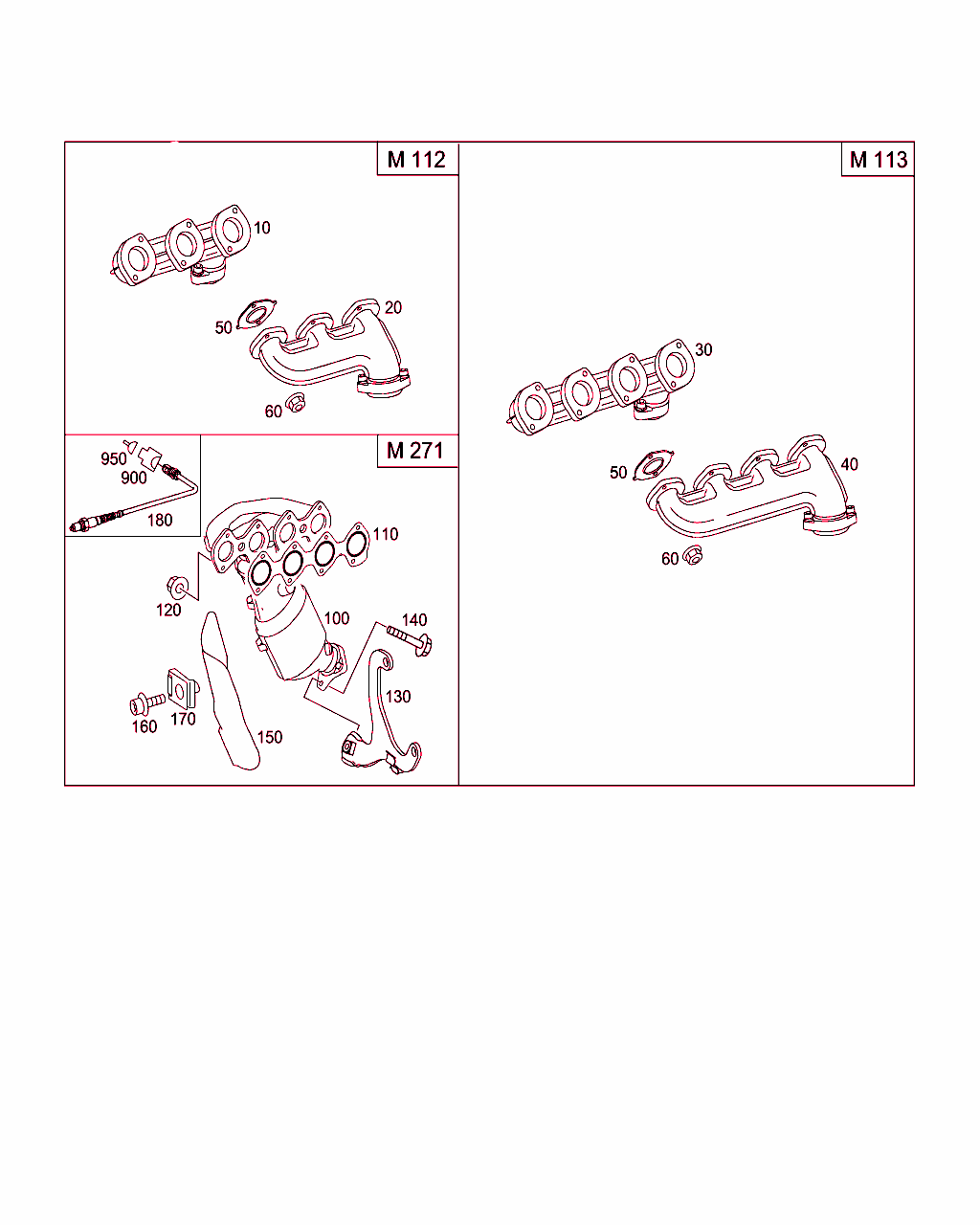

Schema

B49290000017.081031

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 112 140 34 09
マニホールド
シリンダ NOS.1-3

[044]から ｼｬｼ: A 028764 => から 日付: 13/06/2002
[045]から ｼｬｼ: X 097693 => から 日付: 17/12/2002
 		001
20 A 112 140 29 09
マニホールド
シリンダ NOS.4-6

[044]から ｼｬｼ: A 028764 => から 日付: 13/06/2002
[045]から ｼｬｼ: X 097693 => から 日付: 17/12/2002

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
50 A 112 142 01 80
シーリング・リング
エグゾースト・マニホールド / シリンダ・ヘッド 		006
60 A 112 142 00 72
ヘキサゴン・ナット
エグゾースト・マニホールド / シリンダ・ヘッド
M6 		012
900 A 001 540 24 81
プラグ
左 O2 センサ (触媒の前)
G3/3 		001
900 A 002 540 28 81
ソケット
右 O2 センサ (触媒の後)
4-PIN;G3/6 		001
950 A 000 540 42 05
電気ケーブル
1.0 MM2 LKS 1.5

ﾌｯﾄﾉｰﾄ解説
[011]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
