一覧

E-セダン
211.022 => E 320 CDI
M: 642920
GA: 722902

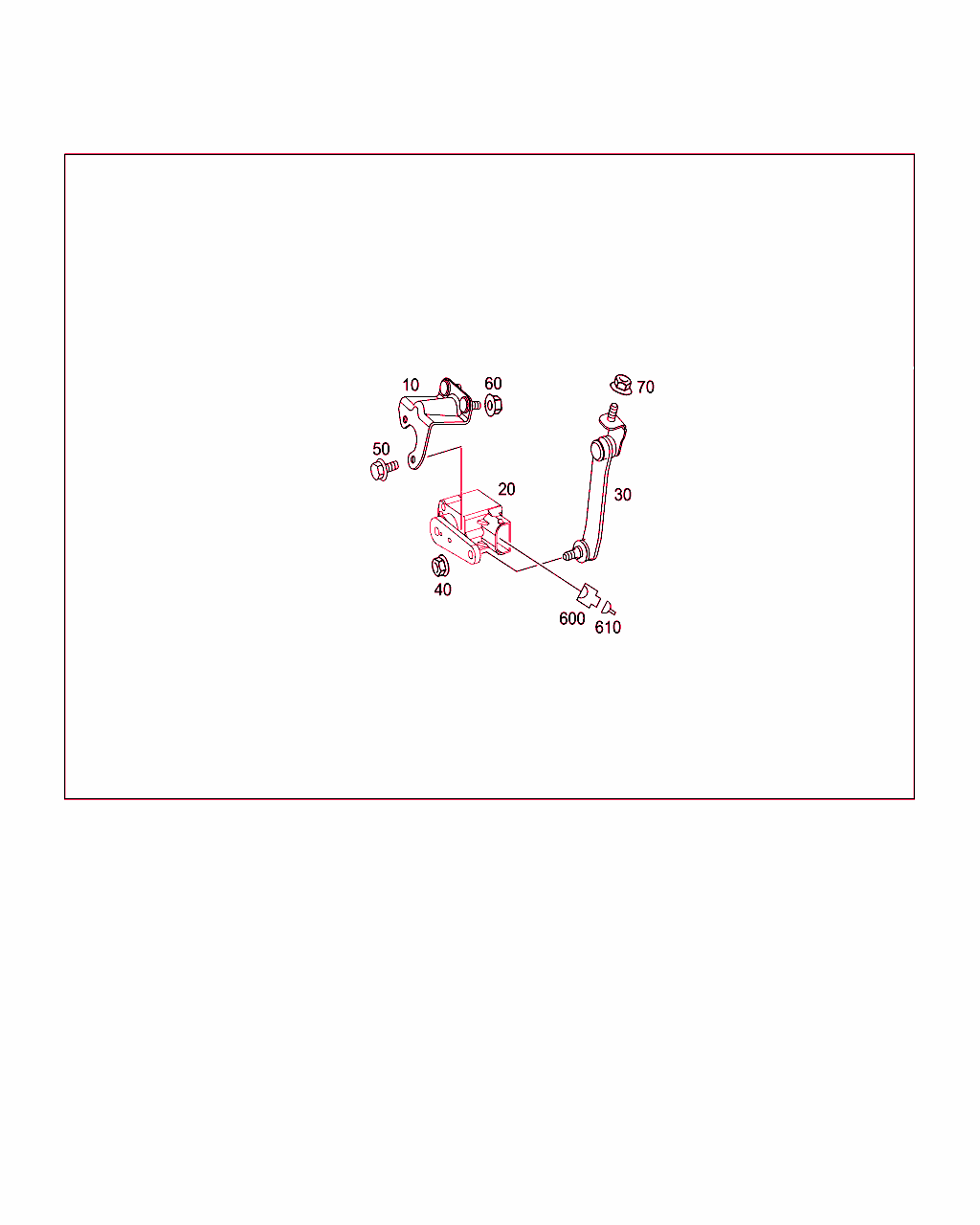

Schema

B33035000031.081031

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 320 00 43
ホルダー
クロス・メンバのセンサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/489+614/489+615/489+616/489+618/489+621/489+622
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[615]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
[621]20041126ILS付きヘッドランプ、左側通行
[622]20041126ILS付きヘッドランプ、右側通行
 		002
10 A 211 320 00 43
ホルダー
クロス・メンバのセンサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614/615/616/618/621/622
ｺｰﾄﾞ日付指定名称
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[615]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
[621]20041126ILS付きヘッドランプ、左側通行
[622]20041126ILS付きヘッドランプ、右側通行
 		001
20 A 010 542 77 17
アングル・センサ
左フロント・レベル・センサ

[022]から ｼｬｼ: A 752953 => から 日付: 20/01/2005
[023]から ｼｬｼ: A 752953 => から 日付: 31/12/2004 (CKD)
[024]から ｼｬｼ: X 180539 => から 日付: 17/01/2005 除外したﾓﾃﾞﾙｲﾔｰ: MX 190215
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/614/618/615/616/621/622
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
[615]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[621]20041126ILS付きヘッドランプ、左側通行
[622]20041126ILS付きヘッドランプ、右側通行
 		001
20 A 010 542 77 17
アングル・センサ
右フロント・レベル・センサ

[022]から ｼｬｼ: A 752953 => から 日付: 20/01/2005
[025]から ｼｬｼ: A 752953 => から 日付: 19/01/2005 (CKD)
[026]から ｼｬｼ: X 180539 => から 日付: 17/01/2006 除外したﾓﾃﾞﾙｲﾔｰ: MX 190215
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
30 A 219 323 00 16
コネクティング・ロッド
センサに取り付け

[027]から ｼｬｼ: A 233881 => から 日付: 30/01/2003
[028]から ｼｬｼ: L 000493 => から 日付: 30/04/2006 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/489+614/489+615/489+616/489+618/489+621/489+622
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[615]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
[621]20041126ILS付きヘッドランプ、左側通行
[622]20041126ILS付きヘッドランプ、右側通行
 		002
30 A 219 323 00 16
コネクティング・ロッド
センサに取り付け

[027]から ｼｬｼ: A 233881 => から 日付: 30/01/2003
[028]から ｼｬｼ: L 000493 => から 日付: 30/04/2006 (CKD)
[029]から ｼｬｼ: X 095169 => から 日付: 05/11/2002
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614/615/616/618/621/622
ｺｰﾄﾞ日付指定名称
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[615]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
[621]20041126ILS付きヘッドランプ、左側通行
[622]20041126ILS付きヘッドランプ、右側通行
 		001
40 N 910113 006000
ヘキサゴン・ナット
センサに取り付けるコネクティング・ロッド
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/489+614/489+615/489+616/489+618/489+621/489+622
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[615]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
[621]20041126ILS付きヘッドランプ、左側通行
[622]20041126ILS付きヘッドランプ、右側通行
 		002
40 N 910113 006000
ヘキサゴン・ナット
センサに取り付けるコネクティング・ロッド
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614/615/616/618/621/622
ｺｰﾄﾞ日付指定名称
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[615]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
[621]20041126ILS付きヘッドランプ、左側通行
[622]20041126ILS付きヘッドランプ、右側通行
 		001
50 N 914125 005300
ボルト
センサ・マウント / 右フロント・アクスル
M5X8

これに変更 N 000000 005608

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
50 N 000000 005608
ボルト
センサ・マウント / 右フロント・アクスル
M5X8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
50 N 000000 005608
ボルト
センサ・マウント / 左フロント・アクスル
M5X8

[029]から ｼｬｼ: X 095169 => から 日付: 05/11/2002
[030]から ｼｬｼ: A 160096 => から 日付: 21/10/2002
[031]から ｼｬｼ: L 013609 => から 日付: 31/05/2007 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/614/615/616/618/621/622
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[615]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
[621]20041126ILS付きヘッドランプ、左側通行
[622]20041126ILS付きヘッドランプ、右側通行
 		002
60 N 913023 006001
ナット
コンソールに
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/489+614/489+618
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
 		004
60 N 913023 006001
ナット
コンソールに
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614/615/616/618
ｺｰﾄﾞ日付指定名称
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[615]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
 		002
70 N 913023 006001
ナット
コントロール・アームに取り付けるロッド
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614/615/616/618/621/622
ｺｰﾄﾞ日付指定名称
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[615]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
[621]20041126ILS付きヘッドランプ、左側通行
[622]20041126ILS付きヘッドランプ、右側通行
 		002
70 N 913023 006001
ナット
コントロール・アームに取り付けるロッド
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/489+614/489+615/489+616/489+618/489+621/489+622
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[615]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、右側通行用
[616]20020408バイ・キセノン、アクティブ・コーナリング・ランプ内蔵、左側通行用
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
[621]20041126ILS付きヘッドランプ、左側通行
[622]20041126ILS付きヘッドランプ、右側通行
 		004
600 A 210 540 36 81
クラッチ
レベル・センサ
6-PIN MQS;B22/8; B22/9 		001
600 A 210 540 36 81
クラッチ
レベル・センサ
6-PIN MQS;B22/2; B22/3 		001
610 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
