一覧

E-セダン
211.022 => E 320 CDI
M: 642920
GA: 722902

Schema

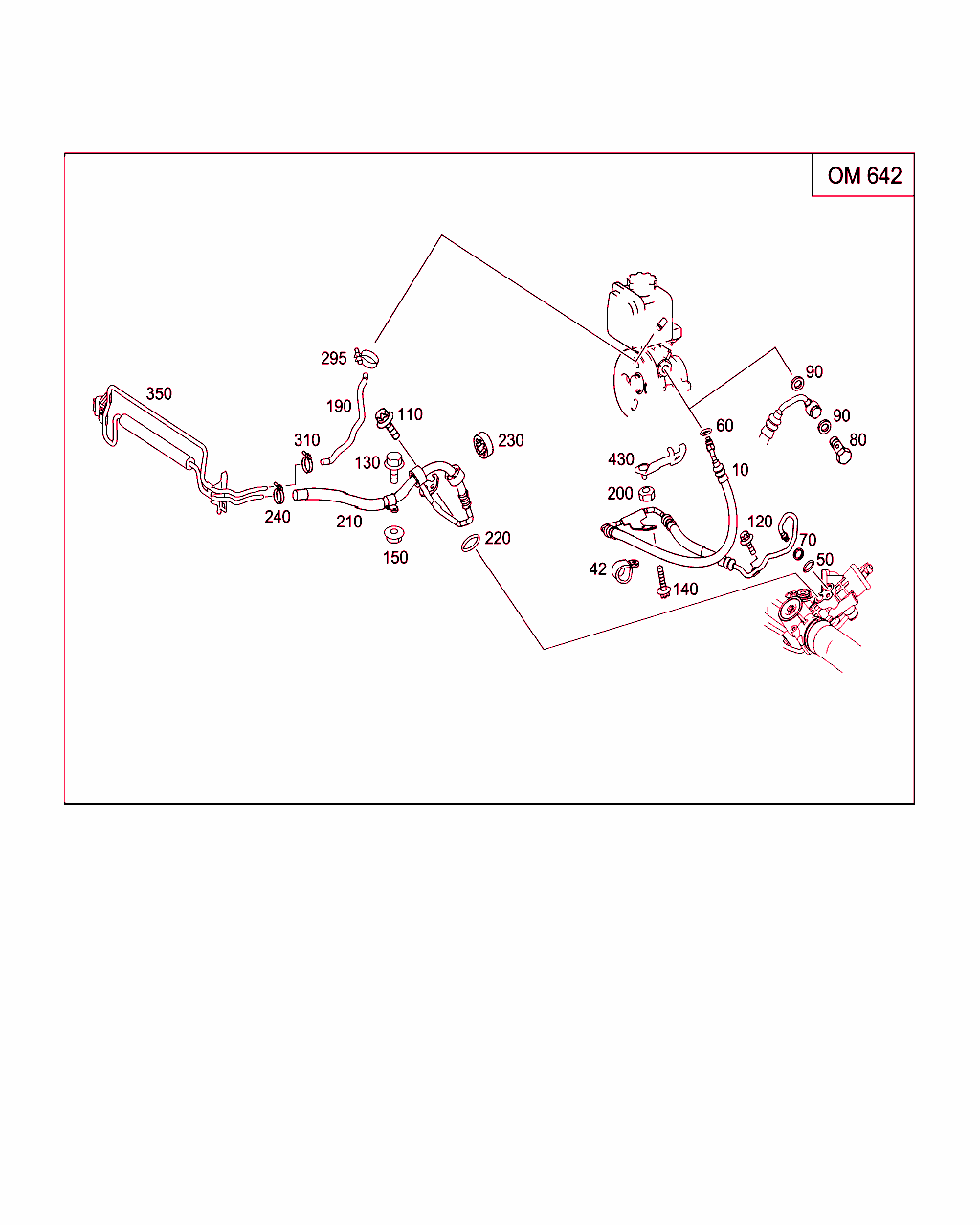

B46063000013.090526

[image]

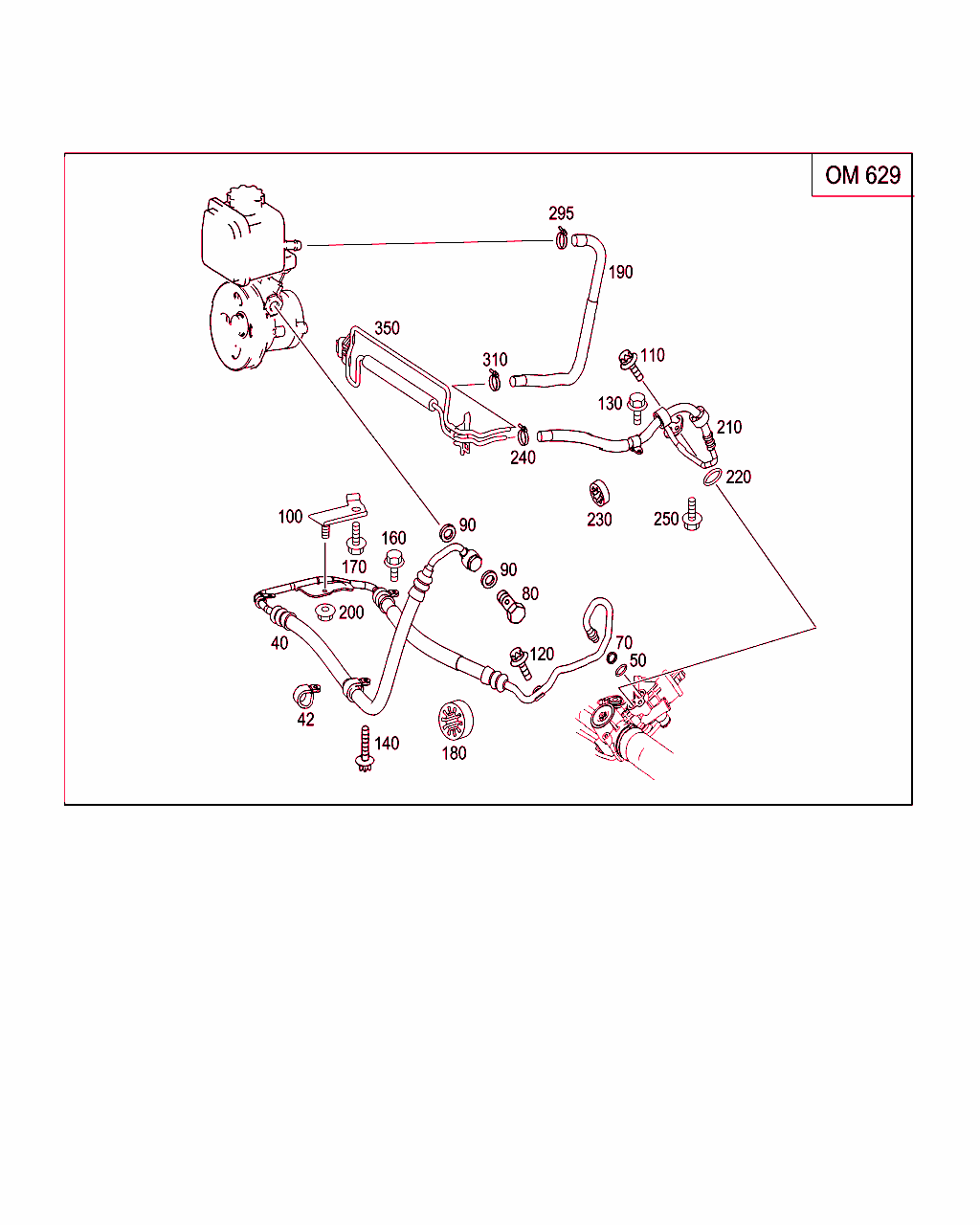

B46063000014.071211

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 466 33 81
ホース
ポンプからステアリングへ 		001 L
10 A 211 460 28 24
ライン
ポンプからステアリングへ

[005]まで ｼｬｼ: L 007776 => まで 日付: 31/05/2006 (CKD)
[031]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006
 		001 R
10 A 211 460 28 24
ライン
ポンプからステアリングへ

これに変更 A 211 460 53 24

ﾌｯﾄﾉｰﾄ解説
[032]
次の車台番号以前の車両には古い部品番号のものを使用すること

[033]まで ｼｬｼ: B 397558 => まで 日付: 30/09/2008
[034]まで ｼｬｼ: L 031854 => まで 日付: 31/10/2008 (CKD)
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]19990429B4 防弾仕様、防弾車
 		001 R
10 A 211 460 53 24
フレキシブル・ホース
ポンプからステアリングへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]19990429B4 防弾仕様、防弾車
 		001 R
10 A 211 466 34 81
ホース
ポンプからステアリングへ

これに変更 A 211 460 54 24

[007]から ｼｬｼ: L 007777 => から 日付: 31/05/2006 (CKD)
[035]から ｼｬｼ: A 990000 => から 日付: 30/06/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z04
ｺｰﾄﾞ日付指定名称
[Z04]19990429B4 防弾仕様、防弾車
 		001 R
10 A 211 460 54 24
フレキシブル・ホース
ポンプからステアリングへ

[007]から ｼｬｼ: L 007777 => から 日付: 31/05/2006 (CKD)
[035]から ｼｬｼ: A 990000 => から 日付: 30/06/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -Z04
ｺｰﾄﾞ日付指定名称
[Z04]19990429B4 防弾仕様、防弾車
 		001 R
10 A 211 460 24 24
ライン
ポンプからステアリングへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: Z04
ｺｰﾄﾞ日付指定名称
[Z04]19990429B4 防弾仕様、防弾車
 		001 L
42 N 916016 020202
クランプ
高圧ホース固定用ツール
20/20 		001
50 A 027 997 95 48
シールリング
ステアリング・ギヤ/プレッシャ・ライン 		001
60 A 028 997 32 48
シールリング
ポンプに取り付けるプレッシャ・ライン
7.65 X 1.63 MM 		001
70 A 005 997 76 40
シールリング
ステアリング・ギヤ/プレッシャ・ライン 		001
110 N 000000 003853
6角丸頭ボルト
ステアリングの高圧ホースおよび低圧ホース
M8X16 		001
120 N 000000 001114
6角丸頭ボルト
ステアリング・ハウジング左側の高圧ホース
M6X15 		001 L
120 N 000000 001114
6角丸頭ボルト
高圧ホース /右ステアリング・ハウジング
M6X15 		001 R
130 N 000000 001114
6角丸頭ボルト
ステアリング・ハウジング左側の低圧ホース
M6X15 		001 R
130 A 140 990 06 36
ボルト
サポートの低圧ホース
M5X14 		001
140 N 000000 001114
6角丸頭ボルト
エンジン・オイル・パンに取り付ける高圧ライン
M6X15 		002
190 A 211 997 14 82
ホース
クーリング・パイプからポンプへ

これに変更 A 211 460 52 24

ﾌｯﾄﾉｰﾄ解説
[032]
次の車台番号以前の車両には古い部品番号のものを使用すること

[039]まで ｼｬｼ: B 231789 => まで 日付: 31/08/2007
[040]まで ｼｬｼ: L 029394 => まで 日付: 31/08/2007 (CKD)
 		001
190 A 211 460 52 24
低圧ライン
クーリング・パイプからポンプへ 		001
200 N 910112 006001
ヘキサゴン・ナット
ブラケットに取り付ける高圧ホース
M6 		001 R
210 A 211 466 20 81
ホース
ステアリングからクーリング・パイプへ

ﾌｯﾄﾉｰﾄ解説
[041]
WIS に注意のこと
[042]
追加として一緒に発注、 1X A 000 995 01 75　　　　　　　　　　　　　
 		001 L
210 A 211 460 20 24
低圧ホース
ステアリングからクーリング・パイプへ

これに変更 A 211 460 51 24
• +001 A 211 460 53 24

[034]まで ｼｬｼ: L 031854 => まで 日付: 31/10/2008 (CKD)
[043]まで ｼｬｼ: B 421710 => まで 日付: 03/11/2008
 		001 R
210 A 211 460 51 24
ライン
ステアリングからクーリング・パイプへ

[044]から ｼｬｼ: B 421711 => から 日付: 03/11/2008
[045]から ｼｬｼ: L 031855 => から 日付: 31/10/2008 (CKD)
 		001 R
220 A 027 997 95 48
シールリング
ステアリングの低圧ライン 		001
230 A 116 466 12 82
ラバー・リング
プレッシャ･ライン保護材 		002
240 A 005 997 27 90
ホース・クランプ
低圧ホース / 冷却パイプ 		001
250 A 140 990 06 36
ボルト
サポートの低圧ホース
M5X14 		001
295 A 006 997 61 90
バインダ
ポンプへのホース
15.5 MM 		001
310 A 005 997 27 90
ホース・クランプ
クーリング・ラインの低圧ホース 		001
350 A 211 466 22 24
クーリング・パイプ/ブラケット
冷却モジュールに

これに変更 A 211 466 23 24

[050]まで ｼｬｼ: A 874311 => まで 日付: 30/04/2006 (CKD)
[051]まで ｼｬｼ: X 195964 => まで 日付: 30/09/2005
 		001
350 A 211 466 23 24
ライン
冷却モジュールに

[046]から ｼｬｼ: A 602999 => から 日付: 19/05/2004
[047]から ｼｬｼ: A 602999 => から 日付: 31/05/2004 (CKD)
[048]から ｼｬｼ: X 165910 => から 日付: 01/06/2004
 		001
430 A 211 460 08 35
ホルダー
コンプレッサに取り付けるホース 		001 R
