一覧

E-セダン
211.056 => E 350
M: 272964
GM: 711654, 716664
GA: 722906

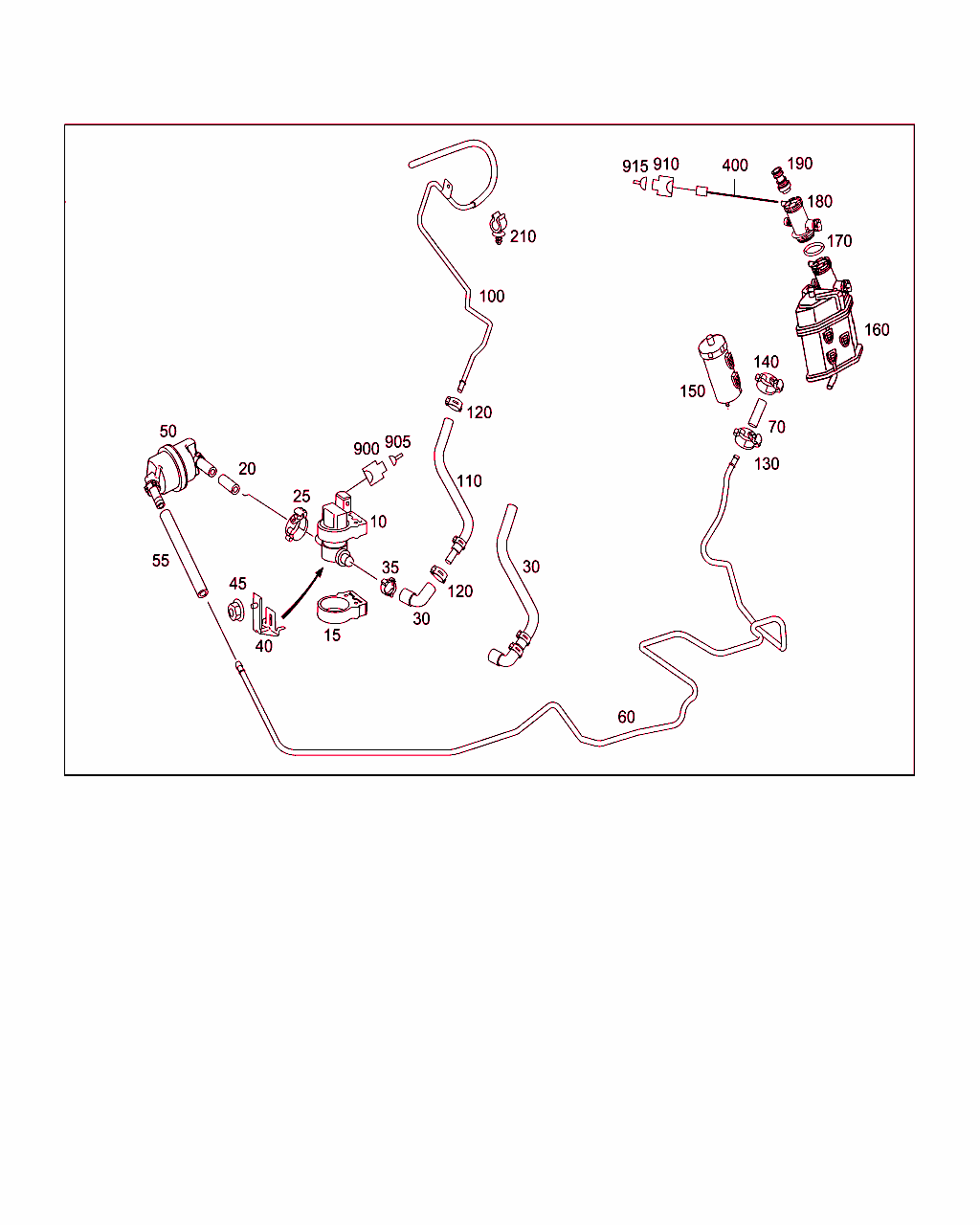

Schema

B47060000429.141111

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 000 470 35 93
パージ・バルブ
パージ・バルブ

これに変更 A 000 470 55 93
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
10 A 000 470 55 93
パージ・バルブ
パージ・バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494/835
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
19990202KANADA-AUSFUEHRUNG / ZUSATZTEILE
[494]19951002カリフォルニア仕様
19971209米国仕様
[835]19951002韓国仕様車補助部品
20000121韓国仕様車補助部品
 		001
10 A 000 470 36 93
パージ・バルブ
パージ・バルブ

これに変更 A 000 470 55 93 		001
10 A 000 470 55 93
パージ・バルブ
パージ・バルブ 		001
15 A 000 476 29 36
ホルダー
パージ・バルブをブラケットに 		001
20 A 230 476 87 26
ホース
パージ・バルブからチャコール・フィルタへ
7,3 X 3 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
25 A 005 997 19 90
クランプ
バルブに至るパージ・ライン
15.5-17.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
25 A 005 997 19 90
クランプ
バルブに至るパージ・ライン
15.5-17.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
20000121韓国仕様車補助部品
 		001
30 A 170 476 15 26
ホース
パージ・バルブからセパレーション・ポイントへ 		001
35 A 006 997 18 90
ホース・クランプ
パージ・バルブに取り付けるパージ・ライン
13-14.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
35 A 006 997 18 90
ホース・クランプ
パージ・バルブに取り付けるパージ・ライン
13-14.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
20000121韓国仕様車補助部品
 		001
40 A 211 476 01 36
ホルダー
パージ・バルブ 		001
45 N 913023 006001
ナット
ブラケット固定用ツール
M6 		001
50 A 211 470 01 16
ダンパ・リザーバ
パージ・バルブからパージ・ラインへ 		001
55 A 211 476 53 26
ホース
パージ・バルブからパージ・ラインへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
60 A 211 471 30 15
ブリーダ・パイプ
チャコール・フィルタからパージ・バルブへ

[030]から ｼｬｼ: L 000001 => から 日付: 01/03/2006
[043]から ｼｬｼ: A 326366 => から 日付: 03/06/2003
[044]から ｼｬｼ: X 107186 => から 日付: 28/05/2003
 		001
70 A 202 476 65 26
ホース
チャコール・フィルタからパージ・ラインへ
15.3X3 MM;110 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
70 A 211 476 77 26
ホース
チャコール・フィルタからパージ・ラインへ

[030]から ｼｬｼ: L 000001 => から 日付: 01/03/2006
[033]から ｼｬｼ: A 445785 => から 日付: 30/10/2003
[044]から ｼｬｼ: X 107186 => から 日付: 28/05/2003
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
70 A 211 476 77 26
ホース
チャコール・フィルタからパージ・ラインへ

[030]から ｼｬｼ: L 000001 => から 日付: 01/03/2006
[033]から ｼｬｼ: A 445785 => から 日付: 30/10/2003
[044]から ｼｬｼ: X 107186 => から 日付: 28/05/2003
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
20000121韓国仕様車補助部品
 		001
100 A 211 471 27 15
ブリーダ・パイプ
パージ・バルブからインテーク・マニホールドへ 		001
130 A 005 997 19 90
クランプ
チャコール・キャニスタ・パージ・ライン
15.5-17.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
 		002
130 A 005 997 19 90
クランプ
チャコール・キャニスタ・パージ・ライン
15.5-17.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
20000121韓国仕様車補助部品
 		002
150 A 211 470 03 59
チャコール・フィルタ
フューエル・エバポレータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-835
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[835]19951002韓国仕様車補助部品
20000121韓国仕様車補助部品
 		001
160 A 211 470 05 59
チャコール・フィルタ
フューエル・エバポレータ

これに変更 A 211 470 07 59
• +001 A 211 440 01 34

[030]から ｼｬｼ: L 000001 => から 日付: 01/03/2006
[043]から ｼｬｼ: A 326366 => から 日付: 03/06/2003
[044]から ｼｬｼ: X 107186 => から 日付: 28/05/2003
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/835
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[835]19951002韓国仕様車補助部品
20000121韓国仕様車補助部品
 		001
160 A 211 470 07 59
チャコール・フィルタ
フューエル・エバポレータ

[030]から ｼｬｼ: L 000001 => から 日付: 01/03/2006
[043]から ｼｬｼ: A 326366 => から 日付: 03/06/2003
[044]から ｼｬｼ: X 107186 => から 日付: 28/05/2003
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/835
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[835]19951002韓国仕様車補助部品
20000121韓国仕様車補助部品
 		001
160 A 211 470 06 59
チャコール・フィルタ
フューエル・エバポレータ

これに変更 A 211 470 08 59
• +001 A 211 440 01 34
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+807/807+835/494+808/808+835/494+809/809+835
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[835]19951002韓国仕様車補助部品
20000121韓国仕様車補助部品
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001
160 A 211 470 08 59
チャコール・フィルタ
フューエル・エバポレータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+807/807+835/494+808/808+835/494+809/809+835
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[835]19951002韓国仕様車補助部品
20000121韓国仕様車補助部品
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001
160 A 211 470 05 59
チャコール・フィルタ
フューエル・エバポレータ

これに変更 A 211 470 07 59
• +001 A 211 440 01 34
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+917
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[917]20000912PZEV 排出ガス、米国
 		001
160 A 211 470 07 59
チャコール・フィルタ
フューエル・エバポレータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+917
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
[917]20000912PZEV 排出ガス、米国
 		001
170 A 029 997 84 48
シールリング
バルブ / チャコール・フィルタ 		001
180 A 000 470 71 93
バルブ
チャコール・フィルタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
180 A 000 470 71 93
バルブ
チャコール・フィルタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
20000121韓国仕様車補助部品
 		001
180 A 000 470 49 93
シャットオフ・バルブ
チャコール・フィルタ・シャットオフ・バルブ

これに変更 A 000 470 71 93
• +001 A 211 440 01 34
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
180 A 000 470 49 93
シャットオフ・バルブ
チャコール・フィルタ・シャットオフ・バルブ

これに変更 A 000 470 71 93
• +001 A 211 440 01 34
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
20000121韓国仕様車補助部品
 		001
190 A 000 474 29 30
バルブ
バルブ・インサート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
210 A 211 995 01 65
クランプ
クーラント・エクスパンション・タンク用ブラケットのパージ・ライン 		001
400 A 211 440 01 34
ケーブル・ハーネス
シャットオフ・バルブ・アダプタ・ケーブル
TO A 000 470 71 93
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
19971209米国仕様
 		001
400 A 211 440 01 34
ケーブル・ハーネス
シャットオフ・バルブ・アダプタ・ケーブル
TO A 000 470 71 93
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 835
ｺｰﾄﾞ日付指定名称
[835]19951002韓国仕様車補助部品
20000121韓国仕様車補助部品
 		001
900 A 005 545 54 26
ハウジング
パージ・バルブ
Y58/1 		001
905 A 000 540 27 05
電気ケーブル
1.00 MM2 JPT

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
910 A 210 540 20 81
ハウジング
チャコール・フィルタ・シャットオフ・バルブ
2-PIN MQS;Y58 		001
915 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
915 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[032]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
