E-セダン
211.087 => E 350 4MATIC
M: 272972
GA: 722676

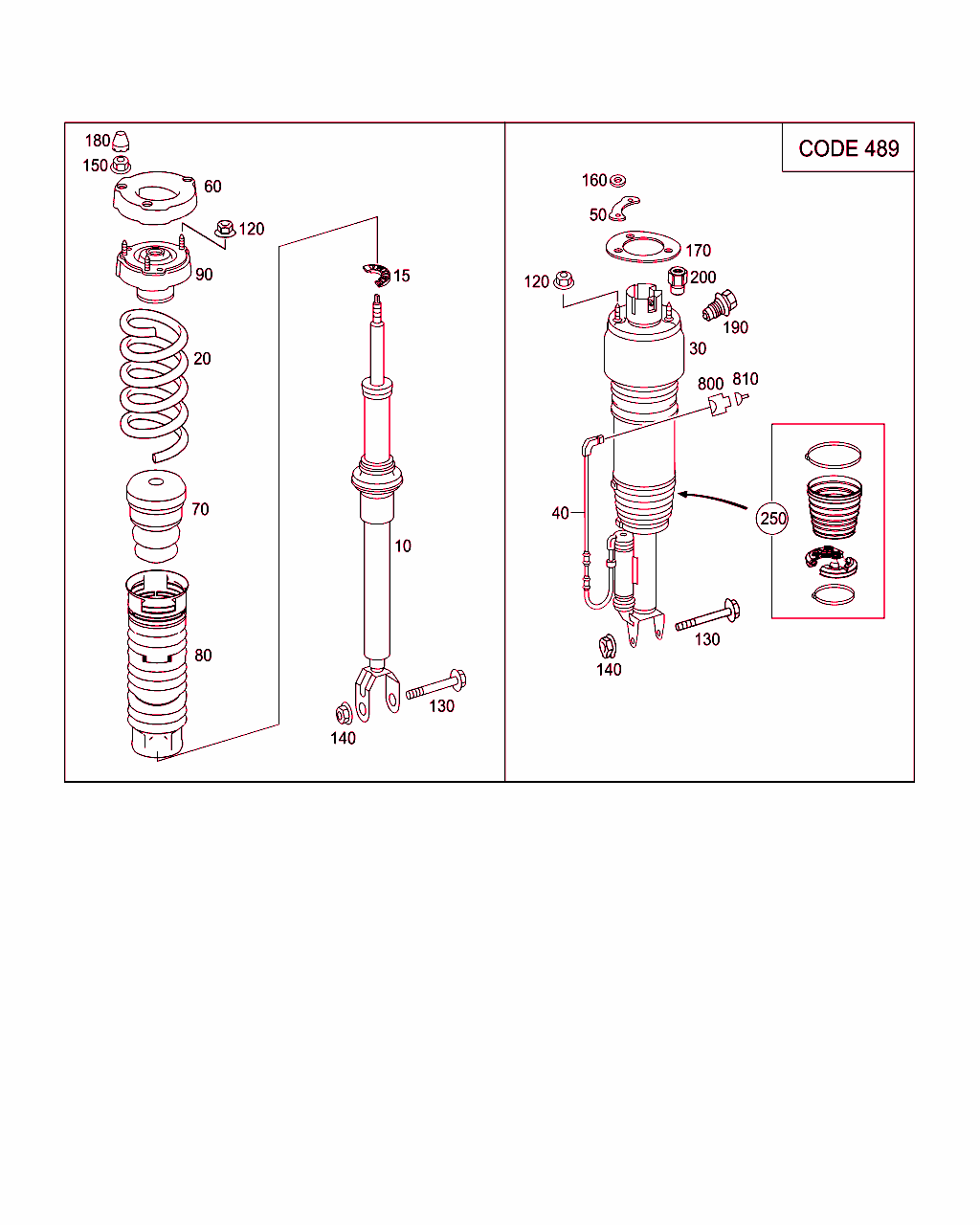

Schema

B32054000027.120117

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 323 13 00
ショック・アブソーバ/ブラケット

これに変更 A 211 323 93 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489+486+807/-489+486+807+950/-489+486+807+952/-489+486+807+954/-489+486+494+807+951+954/-489+486+807+952+954/-489+486+494+807+952+954/-489+486+807+950+954/-489+486+808/-489+486+808+950/-489+486+808+952/-489+486+808+954/-489+486+494+808+951+954/-489+486+808+952+954/-489+486+494+808+952+954/-489+486+808+950+954/-489+486+809/-489+486+809+950/-489+486+809+952/-489+486+809+954/-489+486+494+809+951+954/-489+486+809+952+954/-489+486+494+809+952+954/-489+486+809+950+954
ｺｰﾄﾞ日付指定名称
[486]19990520スポーツ・シャーシ
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
19971209米国仕様
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
[950]20040921スポーツ・パッケージ AMG
[951]20031024スポーツ・パッケージ、米国仕様
[952]20040402スポーツ・パッケージ
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
 		002
10 A 211 323 93 00
ショック・アブソーバ/ブラケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489+486+807/-489+486+807+950/-489+486+807+952/-489+486+807+954/-489+486+494+807+951+954/-489+486+807+952+954/-489+486+494+807+952+954/-489+486+807+950+954/-489+486+808/-489+486+808+950/-489+486+808+952/-489+486+808+954/-489+486+494+808+951+954/-489+486+808+952+954/-489+486+494+808+952+954/-489+486+808+950+954/-489+486+809/-489+486+809+950/-489+486+809+952/-489+486+809+954/-489+486+494+809+951+954/-489+486+809+952+954/-489+486+494+809+952+954/-489+486+809+950+954
ｺｰﾄﾞ日付指定名称
[486]19990520スポーツ・シャーシ
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[494]19951002カリフォルニア仕様
19971209米国仕様
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
[950]20040921スポーツ・パッケージ AMG
[951]20031024スポーツ・パッケージ、米国仕様
[952]20040402スポーツ・パッケージ
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
 		002
10 A 211 323 43 00
ショック・アブソーバ
左フロント

これに変更 A 211 323 79 00
• +001 A 211 323 80 00

[004]まで ｼｬｼ: B 266167 => まで 日付: 05/11/2007
[005]まで ｼｬｼ: X 239998 => まで 日付: 31/01/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
10 A 211 323 79 00
ショック・アブソーバ
左フロント

[006]から ｼｬｼ: B 266168 => から 日付: 05/11/2007

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
10 A 211 323 44 00
ショック・アブソーバ
右フロント

これに変更 A 211 323 80 00
• +001 A 211 323 79 00

[004]まで ｼｬｼ: B 266167 => まで 日付: 05/11/2007
[005]まで ｼｬｼ: X 239998 => まで 日付: 31/01/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
10 A 211 323 80 00
ショック・アブソーバ
右フロント

[006]から ｼｬｼ: B 266168 => から 日付: 05/11/2007

ﾌｯﾄﾉｰﾄ解説
[408]
2 個 1 組でのみ交換可能
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
10 A 211 323 47 00
ショック・アブソーバ
左フロント

これに変更 A 211 323 65 00
• +001 A 211 323 66 00

[005]まで ｼｬｼ: X 239998 => まで 日付: 31/01/2007
[007]まで ｼｬｼ: B 122295 => まで 日付: 22/02/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489+950/-489+951/-489+952
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[950]20040921スポーツ・パッケージ AMG
[951]20031024スポーツ・パッケージ、米国仕様
[952]20040402スポーツ・パッケージ
 		001
10 A 211 323 65 00
ショック・アブソーバ
左フロント

[008]から ｼｬｼ: B 122296 => から 日付: 22/02/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489+950/-489+951/-489+952/-489+P96
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[950]20040921スポーツ・パッケージ AMG
[951]20031024スポーツ・パッケージ、米国仕様
[952]20040402スポーツ・パッケージ
[P96]20051201スポーツ・パッケージ、外装
20070816スポーツ・パッケージ、外装
 		001
10 A 211 323 48 00
ショック・アブソーバ
右フロント

これに変更 A 211 323 66 00
• +001 A 211 323 65 00

[005]まで ｼｬｼ: X 239998 => まで 日付: 31/01/2007
[007]まで ｼｬｼ: B 122295 => まで 日付: 22/02/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489+950/-489+951/-489+952
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[950]20040921スポーツ・パッケージ AMG
[951]20031024スポーツ・パッケージ、米国仕様
[952]20040402スポーツ・パッケージ
 		001
10 A 211 323 66 00
ショック・アブソーバ
右フロント

[008]から ｼｬｼ: B 122296 => から 日付: 22/02/2007
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489+950/-489+951/-489+952/-489+P96
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[950]20040921スポーツ・パッケージ AMG
[951]20031024スポーツ・パッケージ、米国仕様
[952]20040402スポーツ・パッケージ
[P96]20051201スポーツ・パッケージ、外装
20070816スポーツ・パッケージ、外装
 		001
20 A 211 321 15 04
フロント・スプリング
カラー・コード: 1 X ブルー/ 3 X ホワイト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489-950-951-952
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[950]20040921スポーツ・パッケージ AMG
[951]20031024スポーツ・パッケージ、米国仕様
[952]20040402スポーツ・パッケージ
 		002
20 A 211 321 20 04
コイル・スプリング

これに変更 A 211 321 17 04
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489+950/-489+952
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[950]20040921スポーツ・パッケージ AMG
[952]20040402スポーツ・パッケージ
 		002
20 A 211 321 17 04
コイル・スプリング
カラー・コード: 1 X ブルー/ 1 X レッド
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489+950/-489+951/-489+952/-489+P96
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[950]20040921スポーツ・パッケージ AMG
[951]20031024スポーツ・パッケージ、米国仕様
[952]20040402スポーツ・パッケージ
[P96]20051201スポーツ・パッケージ、外装
20070816スポーツ・パッケージ、外装
 		002
30 A 211 320 95 13
スプリング・ストラット
左エア・サスペンション

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/489+950/489+951/489+952/489+P96
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[950]20040921スポーツ・パッケージ AMG
[951]20031024スポーツ・パッケージ、米国仕様
[952]20040402スポーツ・パッケージ
[P96]20051201スポーツ・パッケージ、外装
20070816スポーツ・パッケージ、外装
 		001
30 A 211 320 96 13
スプリング・ストラット
右エア・サスペンション

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489/489+950/489+951/489+952/489+P96
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[950]20040921スポーツ・パッケージ AMG
[951]20031024スポーツ・パッケージ、米国仕様
[952]20040402スポーツ・パッケージ
[P96]20051201スポーツ・パッケージ、外装
20070816スポーツ・パッケージ、外装
 		001
40 A 211 540 06 09
ケーブル・ハーネス
左および右フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
50 A 211 321 01 36
サポート
エア・サスペンション 		002
60 A 211 321 00 84
シム
フロント・スプリング

[025]まで ｼｬｼ: B 060050 => まで 日付: 30/09/2006
[026]まで ｼｬｼ: X 179465 => まで 日付: 14/12/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
60 A 211 321 01 84
シム
左フロント・スプリング

[027]から ｼｬｼ: B 060051 => から 日付: 30/09/2006
[028]から ｼｬｼ: X 179466 => から 日付: 14/12/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
60 A 211 321 02 84
シム
右フロント・スプリング

[027]から ｼｬｼ: B 060051 => から 日付: 30/09/2006
[028]から ｼｬｼ: X 179466 => から 日付: 14/12/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
70 A 211 323 01 44
ラバー・バッファ
フロント・スプリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
80 A 211 323 00 92
スリーブ
フロント・スプリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
90 A 211 320 01 26
スプリング・プレート
左フロント・スプリング

[027]から ｼｬｼ: B 060051 => から 日付: 30/09/2006
[036]から ｼｬｼ: X 170337 => から 日付: 30/06/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
90 A 211 320 02 26
スプリング・プレート
右フロント・スプリング

[027]から ｼｬｼ: B 060051 => から 日付: 30/09/2006
[028]から ｼｬｼ: X 179466 => から 日付: 14/12/2004
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
120 N 913023 008002
ナット
ボディに取り付けるスプリング・ストラット
M8
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		006
130 N 910105 014018
6角ボルト
コントロール・アームに取り付けるスプリング・ストラット
M14X1,5X100-10.9 		002
140 N 913023 014003
ナット
コントロール・アームに取り付けるスプリング・ストラット
M14X1.5 		002
160 N 009021 008213
ウインドウ
スプリング・ストラット・コネクタ
8 MM 		002
170 A 211 321 00 51
スペーサ・リング
エア・サスペンション
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
170 A 211 321 00 51
スペーサ・リング
エア・サスペンション
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489+950/489+951/489+952/489+P96
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
[950]20040921スポーツ・パッケージ AMG
[951]20031024スポーツ・パッケージ、米国仕様
[952]20040402スポーツ・パッケージ
[P96]20051201スポーツ・パッケージ、外装
20070816スポーツ・パッケージ、外装
 		002
170 A 211 321 01 51
スペーサ・リング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 950/951/952/P96
ｺｰﾄﾞ日付指定名称
[950]20040921スポーツ・パッケージ AMG
[951]20031024スポーツ・パッケージ、米国仕様
[952]20040402スポーツ・パッケージ
[P96]20051201スポーツ・パッケージ、外装
20070816スポーツ・パッケージ、外装
 		002
180 A 211 323 00 38
ダスト・キャップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		002
190 A 000 327 03 69
接続プレート
プレッシャ・エア接続部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
200 A 000 327 00 69
アダプタ
左プレッシャ・ラインをスプリング・ストラットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
200 A 000 327 00 69
アダプタ
右プレッシャ・ラインをスプリング・ストラットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 489
ｺｰﾄﾞ日付指定名称
[489]19991104エアマチックDC/エア・サスペンション、セミ・アクティブ
 		001
800 A 210 540 20 81
ハウジング
左リヤ・ダンパ・モジュール
2-PIN MQS;Y53 		001
800 A 210 540 20 81
ハウジング
右リヤ・ダンパ・モジュール
2-PIN MQS;Y54 		001
800 A 210 540 21 81
クラッチ
右フロント・ダンパ・モジュール
3-PIN MQS;Y52 		001
800 A 220 540 06 81
ハウジング
左フロント・スプリング･ストラットに取り付けるバルブ・ユニット
3-PIN MQS;Y51/1 		001
800 A 210 540 21 81
クラッチ
左フロント・ダンパ・モジュール
3-PIN MQS;Y51 		001
800 A 220 540 06 81
ハウジング
右フロント・スプリング･ストラットに取り付けるバルブ・ユニット
3-PIN MQS;Y52/1 		001
810 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[037]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
