一覧

E-ステーション・ワゴン
211.222 => E 320 CDI
M: 642920
GA: 722902

Schema

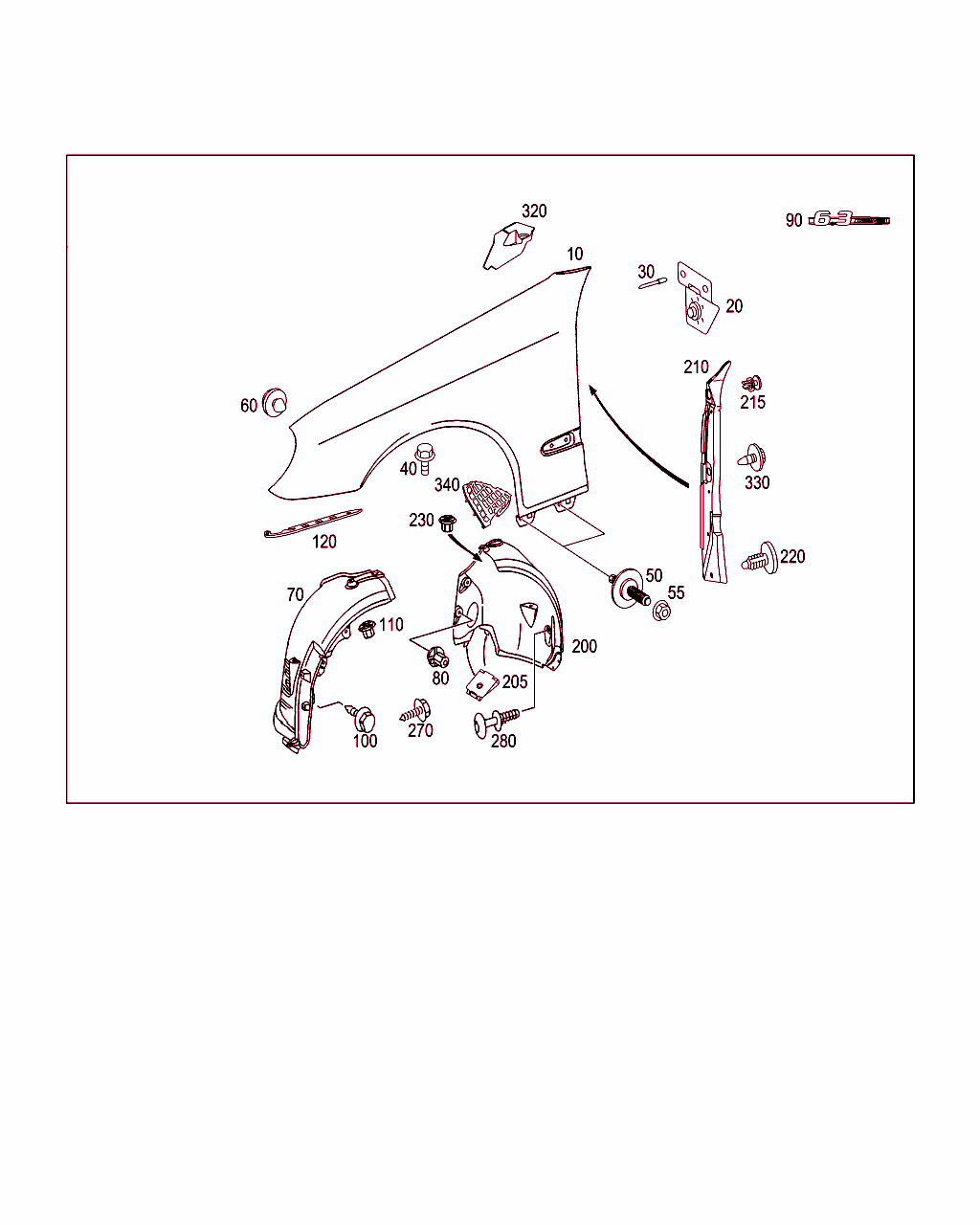

B88015000174.080114

[image]

B88015000149.081113

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 880 07 18
フロント・フェンダ
左

これに変更 A 211 880 13 18
• +001 A 211 620 19 14
• +002 A 000 991 55 32

[002]まで ｼｬｼ: A 746676 => まで 日付: 31/01/2005
[003]まで ｼｬｼ: X 180762 => まで 日付: 18/01/2005
 		001
10 A 211 880 13 18
フロント・フェンダ
左

[004]から ｼｬｼ: A 746677 => から 日付: 13/01/2005
[005]から ｼｬｼ: X 180763 => から 日付: 18/01/2005

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
10 A 211 880 08 18
フロント・フェンダ
右

これに変更 A 211 880 14 18
• +001 A 211 620 20 14
• +002 A 000 991 55 32

[003]まで ｼｬｼ: X 180762 => まで 日付: 18/01/2005
[006]まで ｼｬｼ: A 746676 => まで 日付: 13/01/2005
 		001
10 A 211 880 14 18
フロント・フェンダ
右

[004]から ｼｬｼ: A 746677 => から 日付: 13/01/2005
[005]から ｼｬｼ: X 180763 => から 日付: 18/01/2005

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
20 A 211 620 19 14
ホルダー
左 		001
20 A 211 620 20 14
ホルダー
右 		001
30 A 003 990 35 97
ブラインド・リベット
ブラケットに
6.4X14 		004
40 A 163 990 01 36
ボルト
サイド・メンバ上部に取り付けるフェンダ
M6X18 		010
50 A 211 990 00 21
ボルト
フェンダ / ロワ・サイド・メンバ、左
M6X44.5 		002
50 A 211 990 00 21
ボルト
フェンダ / ロワ・サイド・メンバ、右
M6X44.5 		002
55 A 414 990 00 51
ナット
サイド・メンバ下部のセット・ボルト
M6 		004
60 A 000 987 14 39
ラバー・バッファ
フェンダー前部左側および右側に 		002
70 A 211 698 01 30
カバー
左フロント・ホイール･ハウス 		001
70 A 211 698 02 30
カバー
右フロント・ホイール･ハウス 		001
80 A 201 990 00 50
プラスチック・ナット
サイド・メンバー下部外側に 		004
80 A 201 990 00 50
プラスチック・ナット
サイド・メンバー下部外側に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 614/618
ｺｰﾄﾞ日付指定名称
[614]19991111バイ・キセノン・ヘッドランプ、右側通行
[618]19991111バイ・キセノン・ヘッドランプ、左側通行
 		001
100 A 001 990 60 36
ヘキサゴン鉄板ビス
エンジン・ルーム・カバー
4.8X19 		002
110 A 201 990 00 50
プラスチック・ナット
ロッキング・ピース下部 		002
110 A 201 990 00 50
プラスチック・ナット
サイド・メンバー上部内側に 		002
110 A 201 990 00 50
プラスチック・ナット
ホイール・ハウス 		002
120 A 211 889 01 95
スペーサ
フェンダとバンパの間の保護材、左側 		001
120 A 211 889 02 95
スペーサ
フェンダとバンパの間の保護材、右側 		001
200 A 211 690 13 30
カバー
左リヤ・ホイール･ハウス 		001
200 A 211 690 14 30
カバー
右リヤ・ホイール･ハウス 		001
205 A 004 994 31 45
クリップ・ナット
ホイール・ハウス・パネル・アタッチメント
4,8 		004
210 A 211 889 03 25
カバー
左ホイール・ハウスに 		001
210 A 211 889 04 25
カバー
右ホイール・ハウスに 		001
215 A 140 990 05 92
スプレッド・リベット
左および右カバー固定用ツール

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[900]5C56パシフィック・ブルー332A/432A/732A/132A/832A/842A
7F64パルマ・グレー、ダーク148A/348A/448A/748A/828A/858A
7F72パルマ・グレー338A/438A/738A/138A/838A/848A
8J12小石335A/435A/735A/135A/835A/845A
8L35ランドスケープ144A/824A/854A
9051ブラック141A/341A/441A/741A
9051ブラック821A/825A/827A/851A
9B51チャコール・グレー331A/431A/731A/131A/831A/841A
9B51チャコール・グレー251A/252A/257A
 		006
220 A 002 997 33 86
カバー・プラグ
補強材のカバー 		004
230 A 201 990 00 50
プラスチック・ナット
サイド・メンバー下部内側左側および右側に 		004
230 A 201 990 00 50
プラスチック・ナット
ファイヤ・ウォール左および右のクロス・メンバ 		002
230 A 201 990 00 50
プラスチック・ナット
サイド・メンバー左側および右側に 		002
270 A 001 990 60 36
ヘキサゴン鉄板ビス
アンダ・フロア・ライニングをホイール・ハウスに取り付ける
4.8X19 		004
280 A 124 990 04 92
スプレッド・リベット
ホイール・ハウス・カバー固定用ツール
6.5X18 		004
320 A 211 884 01 92
インシュレータ
フェンダと左 A ピラーの間 		001
320 A 211 884 02 92
インシュレータ
フェンダと右 A ピラーの間 		001
330 A 163 990 01 36
ボルト
A ピラーに取り付けるブラケット
M6X18 		002
340 A 211 831 05 59
トリム・リング
助手席側 		001 R
340 A 211 831 06 59
トリム・リング
助手席側 		001 L
500 A 211 810 00 84
ロッド
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		001
500 A 211 810 00 84
ロッド
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		001
505 A 240 810 00 81
TS ホルダー
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		004
505 A 240 810 00 81
TS ホルダー
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		004
510 A 460 992 71 01
スリーブ
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		002
510 A 460 992 71 01
スリーブ
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		002
520 A 124 818 00 67
スプリング
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		001
520 A 124 818 00 67
スプリング
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		001
530 A 108 818 00 73
ボルト
ホルダ / 左ペナント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		001
530 A 108 818 00 73
ボルト
ホルダ / 右ペナント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		001
540 N 002093 028200
ディスク・スプリング
ホルダ / 左ペナント

これに変更 N 000000 004324
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		009
540 N 000000 004324
ディスク・スプリング
ホルダ / 左ペナント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		009
540 N 002093 028200
ディスク・スプリング
ホルダ / 右ペナント

これに変更 N 000000 004324
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		009
540 N 000000 004324
ディスク・スプリング
ホルダ / 右ペナント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		009
550 N 910112 005000
ヘキサゴン・ナット
ホルダ / 左ペナント
M5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		003
550 N 910112 005000
ヘキサゴン・ナット
ホルダ / 右ペナント
M5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		003
560 A 108 818 02 97
サポート
ホルダ / 左ペナント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		001
560 A 108 818 02 97
サポート
ホルダ / 右ペナント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		001
600 A 220 818 00 11
プレート
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		001
600 A 220 818 00 11
プレート
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		001
610 A 211 818 01 97
サポート
フェンダ内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		001
610 A 211 818 01 97
サポート
フェンダ内側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		001
620 A 220 818 00 97
サポート
フェンダ外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		001
620 A 220 818 00 97
サポート
フェンダ外側
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		001
650 A 211 810 05 14
ホルダー
左ペナント
LINKS
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		001
650 A 211 810 06 14
ホルダー
右ペナント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		001
660 N 000000 000355
ナット
ブラケット固定用ツール
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		004
660 N 000000 000355
ナット
ブラケット固定用ツール
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		004
700 A 108 810 09 81
リテーナ
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		001
700 A 108 810 10 81
リテーナ
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		001
750 A 108 988 00 80
ノブ
ロッド固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		001
750 A 108 988 00 80
ノブ
ロッド固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		001
760 N 007976 004203
鉄板ビス
ホイール・ハウスに取り付けるブラケット
4.2X13
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		002
760 A 163 990 01 36
ボルト
ホイール・ハウスに取り付けるブラケット
M6X18
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		002
770 N 910112 005000
ヘキサゴン・ナット
左
M5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		003
770 N 910112 005000
ヘキサゴン・ナット
右
M5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		003
780 A 163 990 01 36
ボルト
ブラケット / アッパおよびロワ・ブラケット
M6X18
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 947
ｺｰﾄﾞ日付指定名称
[947]19961106フラッグ・ポール用ホルダおよび左ロッド
19991119フラッグ・ポール用ホルダおよび左ロッド
 		002
780 A 163 990 01 36
ボルト
ブラケット / アッパおよびロワ・ブラケット
M6X18
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 948
ｺｰﾄﾞ日付指定名称
[948]19961106フラッグ・ポール用ホルダおよび右ロッド
19991119フラッグ・ポール用ホルダおよび右ロッド
 		002
