一覧

E-ステーション・ワゴン
211.256 => E 350
M: 272964
GM: 711654, 716664
GA: 722906

Schema

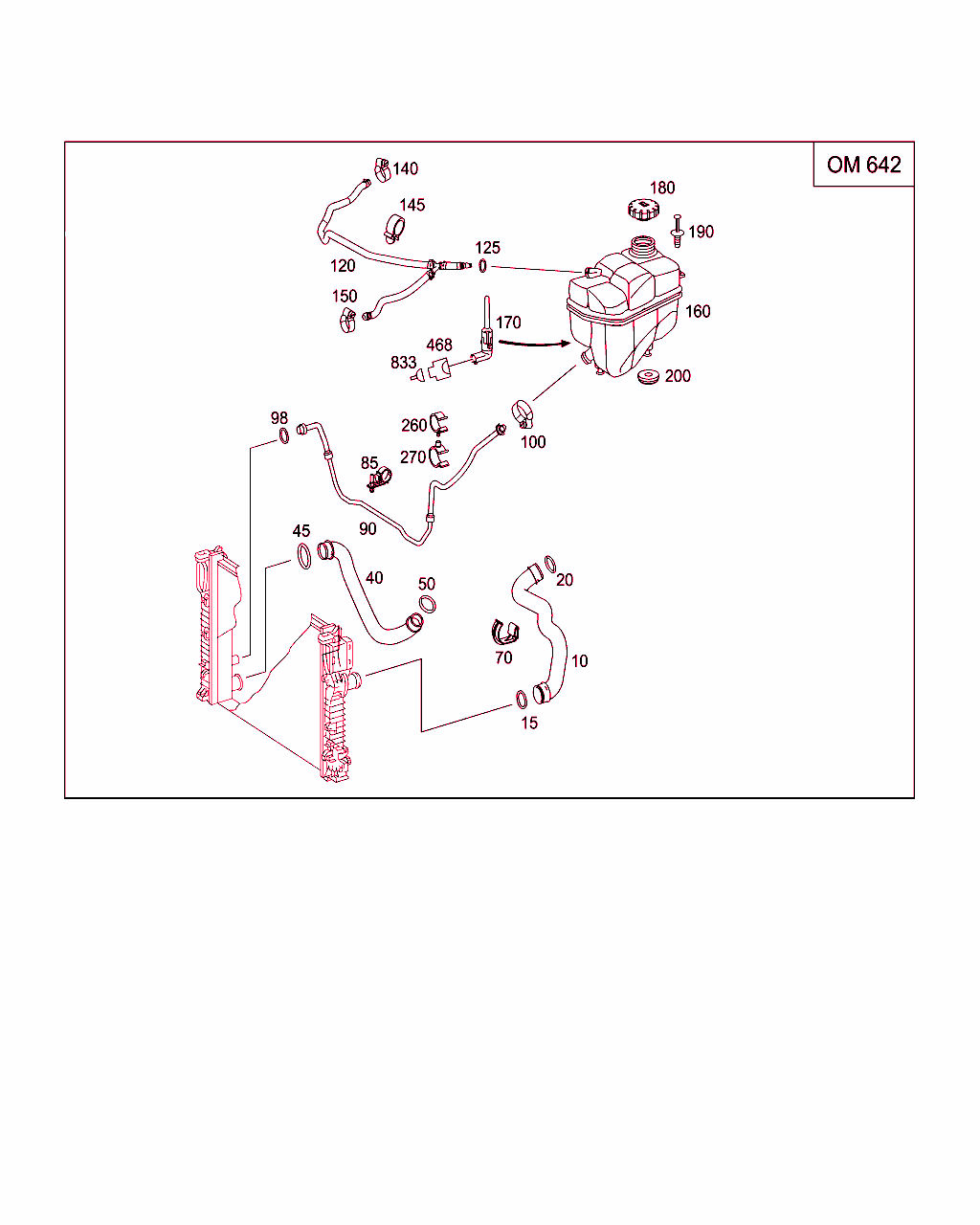

B50165000297.090616

[image]

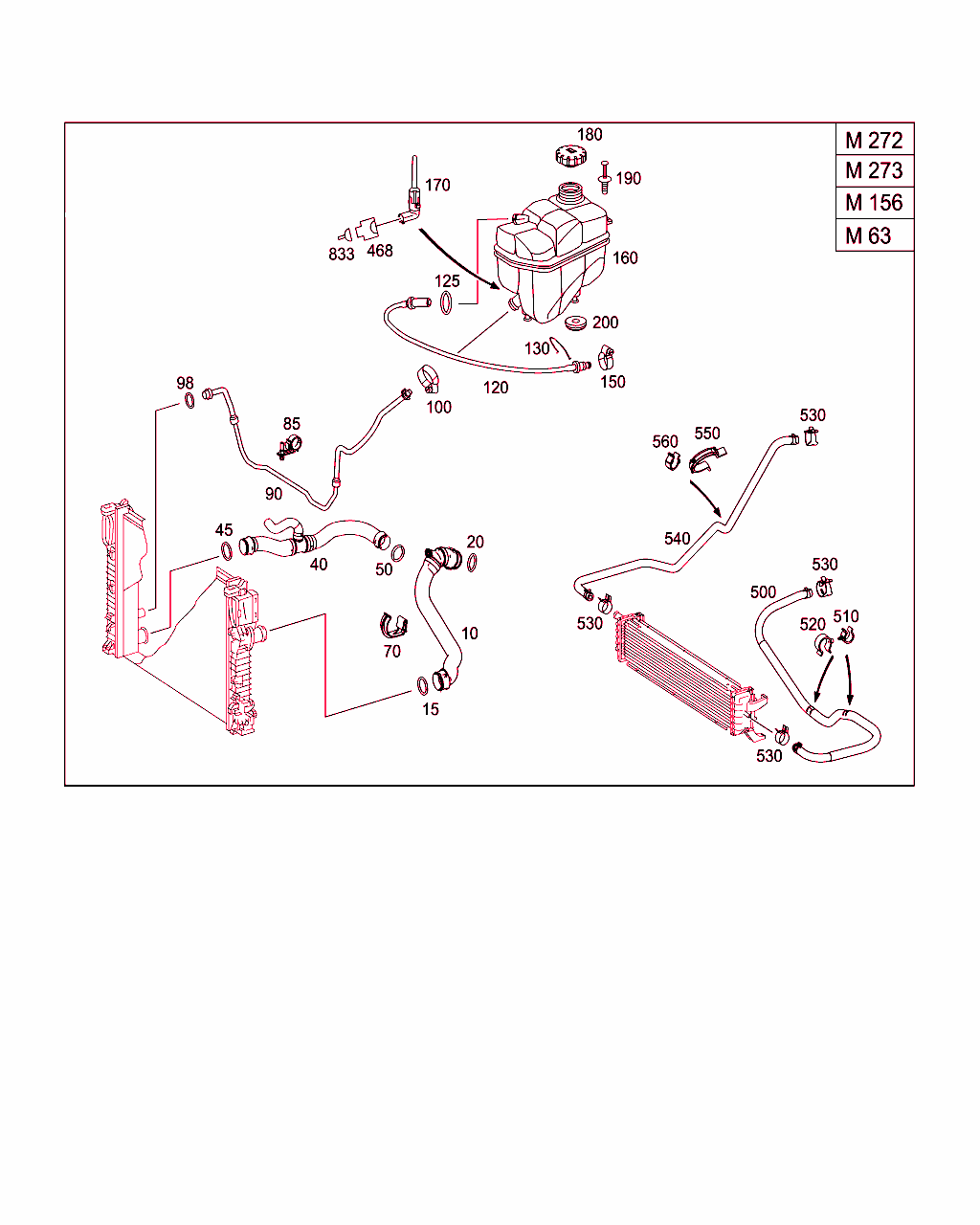

B50165000329.130610

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 211 501 47 82
ホース
ラジエタ上部に 		001
10 A 211 501 77 82
ホース
ラジエタ上部に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 917
ｺｰﾄﾞ日付指定名称
[917]20000912PZEV 排出ガス、米国
 		001
15 A 003 997 17 89
シールリング
ラジエタのクーラント・ホース
21.35 MM 		001
15 A 003 997 18 89
シールリング
ラジエタのクーラント・ホース
39.3 MM

これに変更 A 026 997 67 45
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 917
ｺｰﾄﾞ日付指定名称
[917]20000912PZEV 排出ガス、米国
 		001
15 A 026 997 67 45
Oリング
ラジエタのクーラント・ホース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 917
ｺｰﾄﾞ日付指定名称
[917]20000912PZEV 排出ガス、米国
 		001
20 A 003 997 18 89
シールリング
エンジンに取り付けるクーラント・ホース
39.3 MM

これに変更 A 026 997 67 45 		001
20 A 026 997 67 45
Oリング
エンジンに取り付けるクーラント・ホース 		001
40 A 211 501 46 82
ホース
ラジエタ下部に 		001
40 A 211 501 58 82
ホース
ラジエタ下部に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
19990202KANADA-AUSFUEHRUNG / ZUSATZTEILE
 		001
40 A 211 501 81 82
ホース
ラジエタ下部に
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 917
ｺｰﾄﾞ日付指定名称
[917]20000912PZEV 排出ガス、米国
 		001
45 A 003 997 17 89
シールリング
ラジエタへのホース
21.35 MM 		001
45 A 003 997 18 89
シールリング
ラジエタへのホース
39.3 MM

これに変更 A 026 997 67 45
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 917
ｺｰﾄﾞ日付指定名称
[917]20000912PZEV 排出ガス、米国
 		001
45 A 026 997 67 45
Oリング
ラジエタへのホース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 917
ｺｰﾄﾞ日付指定名称
[917]20000912PZEV 排出ガス、米国
 		001
50 A 003 997 18 89
シールリング
エンジンに取り付けるクーラント・ホース
39.3 MM

これに変更 A 026 997 67 45 		001
50 A 026 997 67 45
Oリング
エンジンに取り付けるクーラント・ホース 		001
90 A 211 500 03 72
ライン
エクスパンション・タンクに取り付けるフィラ・ホース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 917
ｺｰﾄﾞ日付指定名称
[917]20000912PZEV 排出ガス、米国
 		001
90 A 211 500 04 72
ライン
エクスパンション・タンクに取り付けるフィラ・ホース 		001
98 A 003 997 16 89
シールリング
フィラ・ホース / ラジエタ
21,35MM 		001
100 A 006 997 42 90
クランプ
エクスパンション・タンクのホース
28/35 MM 		001
120 A 211 501 06 25
ブリーダ・パイプ
エンジンからエクスパンション・タンクへ 		001
120 A 211 501 06 25
ブリーダ・パイプ
エンジンからエクスパンション・タンクへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 917
ｺｰﾄﾞ日付指定名称
[917]20000912PZEV 排出ガス、米国
 		001
125 A 016 997 24 45
シールリング
ベンチレーション・ライン
6,07MM X 1,78 MM 		002
125 A 016 997 24 45
シールリング
ベンチレーション・ライン
6,07MM X 1,78 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 917
ｺｰﾄﾞ日付指定名称
[917]20000912PZEV 排出ガス、米国
 		002
130 A 000 993 08 02
キャッチ・スプリング
フィラ・ホースをウォータ・ポンプに 		001
160 A 211 500 00 49
リザーバ
クーラント・ノズルへ 		001
170 A 220 545 00 24
スイッチ
ウォータ・レベル・スイッチをリザーバに 		001
180 A 210 501 07 15
シール・キャップ
エクスパンション・タンク

これに変更 A 000 501 82 15

♦ 以下から選択できます A 210 501 06 15 		001
180 A 000 501 82 15
ラジエタ・キャップ
エクスパンション・タンク

♦ 以下から選択できます A 210 501 06 15 		001
180 A 210 501 06 15
キャップ
エクスパンション・タンク

♦ 以下から選択できます A 000 501 82 15
♦ 以下から選択できます A 210 501 07 15 		001
190 A 123 990 05 92
スプレッド・リベット
ボディのエクスパンション・タンク
6X11

これに変更 A 124 990 04 92 		001
190 A 124 990 04 92
スプレッド・リベット
ボディのエクスパンション・タンク
6.5X18;6X11 		001
200 A 201 504 01 12
エラストマ成形ピース
ボディのエクスパンション・タンク 		002
468 A 168 540 01 81
クラッチ
クーラント・レベル・スイッチ
2 PIN MQS;S41 		001
833 A 000 540 23 05
電気ケーブル
クーラント・レベル・スイッチ
0.5 MM2 MQS;TO A 168 540 01 81

ﾌｯﾄﾉｰﾄ解説
[021]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
