一覧

E-ステーション・ワゴン
211.256 => E 350
M: 272964
GM: 711654, 716664
GA: 722906

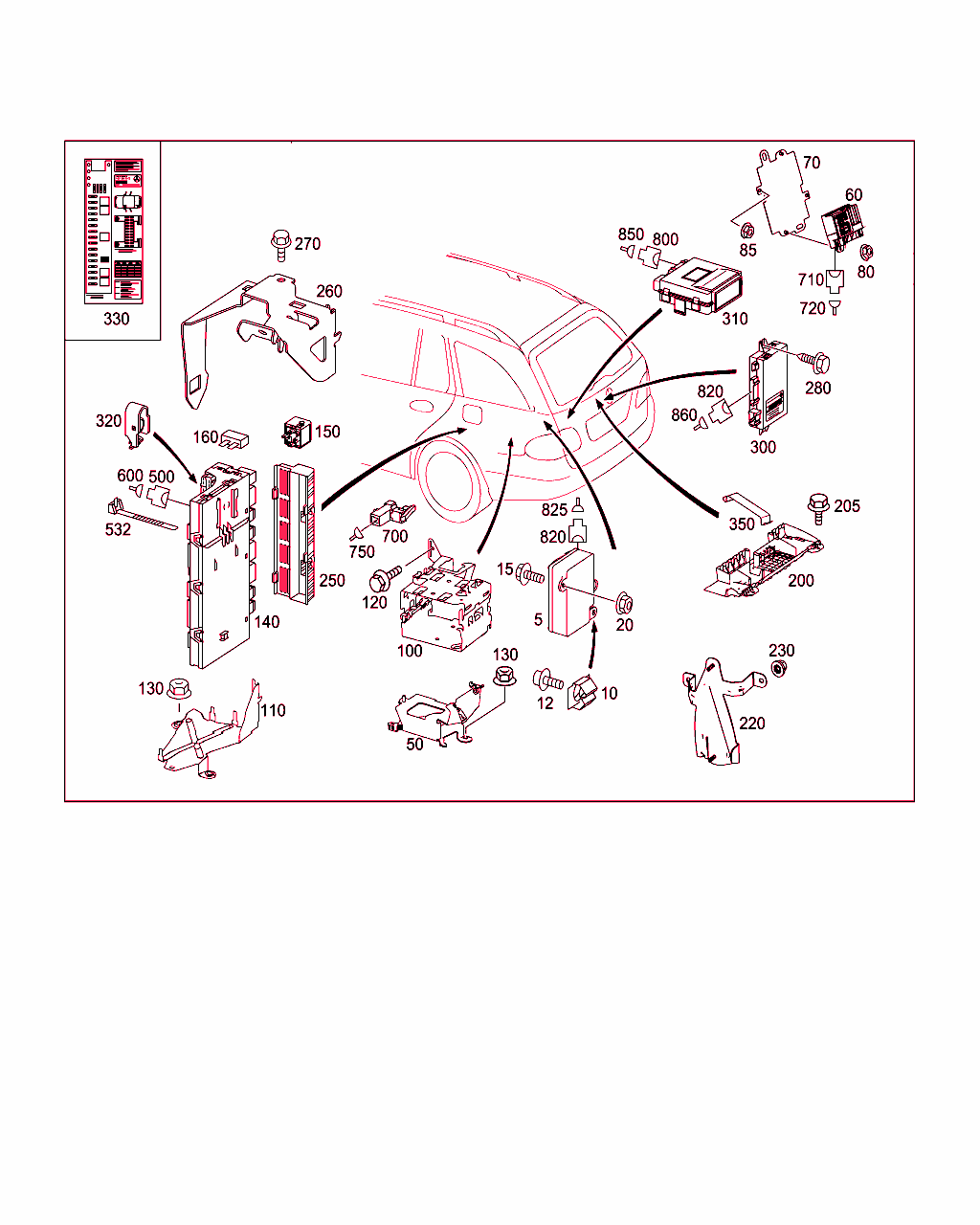

Schema

B54077000004.100510

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 211 540 42 45
コントロール・ユニット
トランク・ルーム内バッテリ・コントロール・ユニット

これに変更 A 211 540 69 45

[055]まで ｼｬｼ: A 792597 => まで 日付: 31/03/2005
[056]まで ｼｬｼ: X 185636 => まで 日付: 08/04/2005
 		001
5 A 211 540 69 45
コントロール・ユニット
トランク・ルーム内バッテリ・コントロール・ユニット

これに変更 A 211 540 38 45

ﾌｯﾄﾉｰﾄ解説
[051]
次の車台番号以前の車両には古い部品番号のものを使用すること

[055]まで ｼｬｼ: A 792597 => まで 日付: 31/03/2005
[056]まで ｼｬｼ: X 185636 => まで 日付: 08/04/2005
 		001
5 A 211 540 87 45
コントロールユニット
トランク・ルーム内バッテリ・コントロール・ユニット

[055]まで ｼｬｼ: A 792597 => まで 日付: 31/03/2005
[056]まで ｼｬｼ: X 185636 => まで 日付: 08/04/2005
 		001
5 A 211 540 38 45
コントロールユニット
トランク・ルーム内バッテリ・コントロール・ユニット

これに変更 A 211 540 87 45

ﾌｯﾄﾉｰﾄ解説
[051]
次の車台番号以前の車両には古い部品番号のものを使用すること

[055]まで ｼｬｼ: A 792597 => まで 日付: 31/03/2005
[056]まで ｼｬｼ: X 185636 => まで 日付: 08/04/2005
 		001
5 A 211 540 86 45
コントロールユニット

[033]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[034]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[058]から ｼｬｼ: A 792598 => から 日付: 31/03/2005
[059]から ｼｬｼ: X 185637 => から 日付: 08/04/2005

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 000 994 55 45
ヒューズ
バッテリ・コントロール・ユニット固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -807
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
 		001
12 N 000000 000528
鉄板ビス
バッテリ・コントロール・ユニット固定用ツール
4.8X16

[060]から ｼｬｼ: A 326366 => から 日付: 28/05/2003
[061]から ｼｬｼ: X => から 日付: 13/02/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -807
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
 		001
15 N 910143 008020
6角丸頭ボルト
バッテリ・コントロール・ユニット固定用ツール (アース)
M8X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -807
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
 		001
20 N 913023 008003
ナット
バッテリ・コントロール・ユニット固定用ツール (アース) 		001
50 A 211 545 63 40
ホルダー
トランク・ルーム左下のコントロール・ユニット固定用ツール

[005]まで ｼｬｼ: X 239998 => まで 日付: 31/01/2007
[062]まで ｼｬｼ: B 400000 => まで 日付: 27/06/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 860
ｺｰﾄﾞ日付指定名称
[860]20000303アナログ TV チューナ
 		001
50 A 211 545 12 47
ホルダー
トランク・ルーム左下のコントロール・ユニット固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 809+810/809+889/048+810/048+889
ｺｰﾄﾞ日付指定名称
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
[810]19951002サウンド・システム
19971209サウンド・システム
[889]19971127キーレス・ゴー
[048]19951002大規模試験および標準仕様試験のコントロール
19951209モデル 202、助手席エアバッグ用新型インストルメント・パネル (100%)
20060419SERIENVERSUCH - NEUE TELEMATIKGENERATION NTG 2.5
 		001
50 A 211 545 63 40
ホルダー/ブラケット
トランク・ルーム左下のコントロール・ユニット固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -889+470+550+809/-889+475+550+809/-889+404+470+809/-889+405+470+809/-889+433+470+809/-889+434+470+809/-889+404+475+809/-889+405+475+809/-889+433+475+809/-889+434+475+809/-889+404+550+809/-889+405+550+809/-889+433+550+809/-889+434+550+809/-889+048+470+550/-889+048+475+550/-889+048+404+470/-889+048+405+470/-889+048+433+470/-889+048+434+470/-889+048+404+475/-889+048+405+475/-889+048+433+475/-889+048+434+475/-889+048+404+550/-889+048+405+550/-889+048+433+550/-889+048+434+550
ｺｰﾄﾞ日付指定名称
[048]19951002大規模試験および標準仕様試験のコントロール
19951209モデル 202、助手席エアバッグ用新型インストルメント・パネル (100%)
20060419SERIENVERSUCH - NEUE TELEMATIKGENERATION NTG 2.5
[404]19951002左運転席マルチフォーム・バックレスト
19971216左フロント・マルチフォーム・シート
[405]19951002右運転席マルチフォーム・バックレスト
19971216右フロント・マルチフォーム・シート
[433]20000303左ドライブ・ダイナミック・シート
[434]20000303右ドライブ・ダイナミック・シート
[470]19661201輸出用特別仕様 3
19700401ファン・クラッチ
19780601
20040823タイヤ空気圧チェック・システム (RDK) ロー・ライン
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
19980113タイヤ空気圧チェック・システム (RDK) ハイ・ライン / ミッド・ライン
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
[889]19971127キーレス・ゴー
 		001
100 A 211 545 54 40
ホルダー/ブラケット
トランク・ルーム左上部の コントロール・ユニット・マウント

これに変更 A 211 545 79 40
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220/527/530/860/863/889/404+529/405+529/433+529/434+529/475+529/529+550
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19971209パークトロニック・システム (PTS)
[404]19951002左運転席マルチフォーム・バックレスト
19971216左フロント・マルチフォーム・シート
[405]19951002右運転席マルチフォーム・バックレスト
19971216右フロント・マルチフォーム・シート
[433]20000303左ドライブ・ダイナミック・シート
[434]20000303右ドライブ・ダイナミック・シート
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
19980113タイヤ空気圧チェック・システム (RDK) ハイ・ライン / ミッド・ライン
[527]20000621ナビゲーション付き COMAND DVD APS
[529]20000621ナビゲーション付き COMAND DVD APS (日本仕様)
[530]20020108ナビゲーション付き COMAND DVD APS (米国仕様)
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
[860]20000303アナログ TV チューナ
[863]20040210デジタル / アナログ TV チューナ
[889]19971127キーレス・ゴー
 		001
100 A 211 545 79 40
ホルダー/ブラケット
トランク・ルーム左上部の コントロール・ユニット・マウント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220/527/530/860/863/889/404+529/405+529/433+529/434+529/475+529/529+550
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19971209パークトロニック・システム (PTS)
[404]19951002左運転席マルチフォーム・バックレスト
19971216左フロント・マルチフォーム・シート
[405]19951002右運転席マルチフォーム・バックレスト
19971216右フロント・マルチフォーム・シート
[433]20000303左ドライブ・ダイナミック・シート
[434]20000303右ドライブ・ダイナミック・シート
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
19980113タイヤ空気圧チェック・システム (RDK) ハイ・ライン / ミッド・ライン
[527]20000621ナビゲーション付き COMAND DVD APS
[529]20000621ナビゲーション付き COMAND DVD APS (日本仕様)
[530]20020108ナビゲーション付き COMAND DVD APS (米国仕様)
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
[860]20000303アナログ TV チューナ
[863]20040210デジタル / アナログ TV チューナ
[889]19971127キーレス・ゴー
 		001
110 A 211 546 03 43
ホルダー
左リヤ中央部 		001
120 N 910143 006000
6角丸頭ボルト/ブラケット
左トランク・ルーム: 上部
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220/527/530/860/863/889/404+529/405+529/433+529/434+529/475+529/529+550
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19971209パークトロニック・システム (PTS)
[404]19951002左運転席マルチフォーム・バックレスト
19971216左フロント・マルチフォーム・シート
[405]19951002右運転席マルチフォーム・バックレスト
19971216右フロント・マルチフォーム・シート
[433]20000303左ドライブ・ダイナミック・シート
[434]20000303右ドライブ・ダイナミック・シート
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
19980113タイヤ空気圧チェック・システム (RDK) ハイ・ライン / ミッド・ライン
[527]20000621ナビゲーション付き COMAND DVD APS
[529]20000621ナビゲーション付き COMAND DVD APS (日本仕様)
[530]20020108ナビゲーション付き COMAND DVD APS (米国仕様)
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
[860]20000303アナログ TV チューナ
[863]20040210デジタル / アナログ TV チューナ
[889]19971127キーレス・ゴー
 		001
120 N 910143 006000
6角丸頭ボルト
左トランク・ルーム: 上部
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 498/860
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
19971209日本仕様
[860]20000303アナログ TV チューナ
 		001
130 N 910112 006001
ヘキサゴン・ナット
左リヤ中央部
M6 		002
130 N 910112 006001
ヘキサゴン・ナット/ブラケット
トランク・ルーム左のホルダの固定用ツール
M6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 220/527/863/889/530/475+529/529+550/470+550/475+550/404+470/404+475/404+550/405+470/405+475/405+550/433+470/433+475/433+550/434+470/434+475/434+550
ｺｰﾄﾞ日付指定名称
[220]19951002パークトロニック・システム (PTS)
19971209パークトロニック・システム (PTS)
[404]19951002左運転席マルチフォーム・バックレスト
19971216左フロント・マルチフォーム・シート
[405]19951002右運転席マルチフォーム・バックレスト
19971216右フロント・マルチフォーム・シート
[433]20000303左ドライブ・ダイナミック・シート
[434]20000303右ドライブ・ダイナミック・シート
[470]19661201輸出用特別仕様 3
19700401ファン・クラッチ
19780601
20040823タイヤ空気圧チェック・システム (RDK) ロー・ライン
[475]19961031タイヤ・エア・プレッシャ・コントロール・システム (RDK)
19980113タイヤ空気圧チェック・システム (RDK) ハイ・ライン / ミッド・ライン
[527]20000621ナビゲーション付き COMAND DVD APS
[529]20000621ナビゲーション付き COMAND DVD APS (日本仕様)
[530]20020108ナビゲーション付き COMAND DVD APS (米国仕様)
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
[863]20040210デジタル / アナログ TV チューナ
[889]19971127キーレス・ゴー
 		002
140 A 211 545 21 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2

これに変更 A 211 545 45 01

[067]まで ｼｬｼ: A 952321 => まで 日付: 23/02/2006
[068]まで ｼｬｼ: X 204647 => まで 日付: 23/02/2006
 		001
140 A 211 545 45 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2

これに変更 A 211 545 68 01

[067]まで ｼｬｼ: A 952321 => まで 日付: 23/02/2006
[068]まで ｼｬｼ: X 204647 => まで 日付: 23/02/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953/955
ｺｰﾄﾞ日付指定名称
[953]20040322クラシック/ 標準装備
[955]19951002装備パッケージ：エレガンス
19971209装備パッケージ：エレガンス
 		001
140 A 211 545 68 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2

これに変更 A 211 545 56 01

ﾌｯﾄﾉｰﾄ解説
[051]
次の車台番号以前の車両には古い部品番号のものを使用すること

[067]まで ｼｬｼ: A 952321 => まで 日付: 23/02/2006
[068]まで ｼｬｼ: X 204647 => まで 日付: 23/02/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953/955
ｺｰﾄﾞ日付指定名称
[953]20040322クラシック/ 標準装備
[955]19951002装備パッケージ：エレガンス
19971209装備パッケージ：エレガンス
 		001
140 A 211 545 56 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2

[033]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[034]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953/955
ｺｰﾄﾞ日付指定名称
[953]20040322クラシック/ 標準装備
[955]19951002装備パッケージ：エレガンス
19971209装備パッケージ：エレガンス
 		001
140 A 211 545 22 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2

これに変更 A 211 545 46 01

[067]まで ｼｬｼ: A 952321 => まで 日付: 23/02/2006
[068]まで ｼｬｼ: X 204647 => まで 日付: 23/02/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
 		001
140 A 211 545 46 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2

これに変更 A 211 545 69 01

[067]まで ｼｬｼ: A 952321 => まで 日付: 23/02/2006
[068]まで ｼｬｼ: X 204647 => まで 日付: 23/02/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
 		001
140 A 211 545 69 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2

これに変更 A 211 545 57 01

ﾌｯﾄﾉｰﾄ解説
[051]
次の車台番号以前の車両には古い部品番号のものを使用すること

[067]まで ｼｬｼ: A 952321 => まで 日付: 23/02/2006
[068]まで ｼｬｼ: X 204647 => まで 日付: 23/02/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
 		001
140 A 211 545 57 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2

これに変更 A 211 545 88 01

[033]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[034]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
 		001
140 A 211 545 88 01
コントロールユニット
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2

これに変更 A 211 545 95 01

[033]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[034]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
 		001
140 A 211 545 95 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2

[033]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[034]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 954
ｺｰﾄﾞ日付指定名称
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
 		001
140 A 211 545 56 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2

これに変更 A 211 545 87 01

[013]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[035]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953/954/955
ｺｰﾄﾞ日付指定名称
[953]20040322クラシック/ 標準装備
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
[955]19951002装備パッケージ：エレガンス
19971209装備パッケージ：エレガンス
 		001
140 A 211 545 87 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2

これに変更 A 211 545 94 01

[013]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[035]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953/954/955
ｺｰﾄﾞ日付指定名称
[953]20040322クラシック/ 標準装備
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
[955]19951002装備パッケージ：エレガンス
19971209装備パッケージ：エレガンス
 		001
140 A 211 545 94 01
メイン・エレクトリック
リヤ・ヒューズ・リレー・ボックス付きシグナル検知制御モジュール
SAM/SRB N10/2

[013]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[035]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 953/954/955
ｺｰﾄﾞ日付指定名称
[953]20040322クラシック/ 標準装備
[954]19951002装備パッケージ：アヴァンギャルド
19971209装備パッケージ：アヴァンギャルド
[955]19951002装備パッケージ：エレガンス
19971209装備パッケージ：エレガンス
 		001
150 A 002 542 11 19
リレー
フューエル・ポンプ、スロット:
A 		001
150 A 002 542 26 19
リレー
ターミナル 15R2、スロット:
B 		001
150 A 002 542 13 19
リレー
リヤ・ウインドウ・デフォッガ、スロット:
E 		001
150 A 002 542 13 19
リレー
ターミナル 15R1、スロット:
F 		001
150 A 002 542 12 19
リレー
タンク・キャップ極性反転 1、スロット:
G 		001
150 A 002 542 12 19
リレー
タンク・キャップ極性反転 2、スロット:
H 		001
160 N 072581 000306
ヒューズ・エレメント
20A

これに変更 N 000000 004206 		NB
160 N 000000 004206
ヒューズ・エレメント
C-20 		NB
160 N 072581 000307
ヒューズ・エレメント
25A

これに変更 N 000000 004207 		NB
160 N 000000 004207
ヒューズ・エレメント
C-25 		NB
200 A 211 545 25 40
ホルダー/ブラケット
リヤ・コントロール・ユニット固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 381+805/383+805/498+805/287+498+805/381+806/383+806/498+806/287+498+806/381+807/383+807/498+807/287+498+807/381+808/383+808/498+808/287+498+808
ｺｰﾄﾞ日付指定名称
[287]19951002分割可倒式シート
19970429分割可倒式シート
[381]20000621固定式自動車電話、CP ライト
[383]20000621固定式自動車電話、CP-HIGH
[498]19951002日本仕様
19971209日本仕様
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
 		001
200 A 211 545 70 40
ホルダー
リヤ・コントロール・ユニット固定用ツール

これに変更 A 219 545 05 40

[005]まで ｼｬｼ: X 239998 => まで 日付: 31/01/2007
[069]から ｼｬｼ: A 418437 => から 日付: 30/09/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[070]から ｼｬｼ: X 123274 => から 日付: 30/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
[071]まで ｼｬｼ: B 253389 => まで 日付: 11/10/2007

ﾌｯﾄﾉｰﾄ解説
[051]
次の車台番号以前の車両には古い部品番号のものを使用すること
 		001
200 A 219 545 05 40
ホルダー
リヤ・コントロール・ユニット固定用ツール

[062]まで ｼｬｼ: B 400000 => まで 日付: 27/06/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809
[069]から ｼｬｼ: A 418437 => から 日付: 30/09/2003 除外したﾓﾃﾞﾙｲﾔｰ: 804
[070]から ｼｬｼ: X 123274 => から 日付: 30/01/2004 除外したﾓﾃﾞﾙｲﾔｰ: 804
 		001
205 A 163 990 01 36
ボルト
キャリア・プレート固定用ツール
M6X18 		002
205 A 002 990 76 00
コンビ6角ボルト
キャリア・プレート固定用ツール
M6X24
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 287/810/517/537/359
ｺｰﾄﾞ日付指定名称
[287]19951002分割可倒式シート
19970429分割可倒式シート
[810]19951002サウンド・システム
19971209サウンド・システム
[517]20060717HD - ラジオ (高規格)
[537]19951002手動式アンテナおよびフロント・スピーカ
20060717DAB チューナ
[359]20030319LOW COST TELEAID USA
 		002
220 A 219 545 06 40
ホルダー
トレーラ・カップリング・コントロール・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550+809+810/550+809+889/048+550+810/048+550+889
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
[810]19951002サウンド・システム
19971209サウンド・システム
[889]19971127キーレス・ゴー
[048]19951002大規模試験および標準仕様試験のコントロール
19951209モデル 202、助手席エアバッグ用新型インストルメント・パネル (100%)
20060419SERIENVERSUCH - NEUE TELEMATIKGENERATION NTG 2.5
 		001
230 A 003 990 02 51
ねじ込み式ナット
ブラケット固定用ツール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550+809+810/550+809+889/048+550+810/048+550+889
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19970429トレーラ・カップリング
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
[810]19951002サウンド・システム
19971209サウンド・システム
[889]19971127キーレス・ゴー
[048]19951002大規模試験および標準仕様試験のコントロール
19951209モデル 202、助手席エアバッグ用新型インストルメント・パネル (100%)
20060419SERIENVERSUCH - NEUE TELEMATIKGENERATION NTG 2.5
 		003
250 A 211 545 09 83
キャップ
左ラゲッジ・ルーム内セントラル・エレクトリック・ユニット 		001
260 A 211 545 32 40
ホルダー
リヤ SAM/SRB コントロール・ユニット

[062]まで ｼｬｼ: B 400000 => まで 日付: 27/06/2008 除外したﾓﾃﾞﾙｲﾔｰ: 809

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806/807/808
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
 		001
260 A 211 545 22 47
ホルダー
リヤ SAM/SRB コントロール・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 048
ｺｰﾄﾞ日付指定名称
[048]19951002大規模試験および標準仕様試験のコントロール
19951209モデル 202、助手席エアバッグ用新型インストルメント・パネル (100%)
20060419SERIENVERSUCH - NEUE TELEMATIKGENERATION NTG 2.5
 		001
260 A 211 545 22 47
ホルダー
リヤ SAM/SRB コントロール・ユニット

[072]から ｼｬｼ: B 266168 => から 日付: 05/11/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
 		001
260 A 211 545 14 47
ホルダー
リヤ SAM/SRB コントロール・ユニット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 048+810/048+889
ｺｰﾄﾞ日付指定名称
[048]19951002大規模試験および標準仕様試験のコントロール
19951209モデル 202、助手席エアバッグ用新型インストルメント・パネル (100%)
20060419SERIENVERSUCH - NEUE TELEMATIKGENERATION NTG 2.5
[810]19951002サウンド・システム
19971209サウンド・システム
[889]19971127キーレス・ゴー
 		001
260 A 211 545 14 47
ホルダー
リヤ SAM/SRB コントロール・ユニット

[072]から ｼｬｼ: B 266168 => から 日付: 05/11/2007 除外したﾓﾃﾞﾙｲﾔｰ: 808
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 810/889
ｺｰﾄﾞ日付指定名称
[810]19951002サウンド・システム
19971209サウンド・システム
[889]19971127キーレス・ゴー
 		001
270 N 910143 006000
6角丸頭ボルト
ブラケット固定用ツール
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 802/803/804/805/806/807/808
ｺｰﾄﾞ日付指定名称
[802]19951002モデル・イヤー変更
[803]19951002モデル・イヤー変更
20000201変更年 2002 年 1 月
[804]19951002モデル・イヤー変更
20000201変更年 2003 年 1 月
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
 		001
270 N 910105 006023
6角ボルト
ブラケット固定用ツール
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 809/048
ｺｰﾄﾞ日付指定名称
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
[048]19951002大規模試験および標準仕様試験のコントロール
19951209モデル 202、助手席エアバッグ用新型インストルメント・パネル (100%)
20060419SERIENVERSUCH - NEUE TELEMATIKGENERATION NTG 2.5
 		002
280 N 000000 000529
鉄板ビス
コントロール・ユニット固定用ツール
4.8X19 		004
300 A 035 545 54 32
コントロール・ユニット
テール・ゲート

これに変更 A 211 870 37 26

[033]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[034]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001
300 A 211 870 37 26
コントロール・ユニット
テール・ゲート

これに変更 A 211 870 56 26

ﾌｯﾄﾉｰﾄ解説
[051]
次の車台番号以前の車両には古い部品番号のものを使用すること

[033]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[034]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
 		001
300 A 211 870 56 26
コントロール・ユニット
テール・ゲート

これに変更 A 211 870 26 85 		001
300 A 211 870 26 85
コントロールユニット
テール・ゲート 		001
310 A 211 820 94 26
コントロール・ユニット
トランク・リッド・クロージング・アシスト

これに変更 A 211 870 09 26

[033]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[034]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 890
ｺｰﾄﾞ日付指定名称
[890]20000621オートマチック・テール・ゲート
 		001
310 A 211 870 09 26
コントロール・ユニット
トランク・リッド・クロージング・アシスト

これに変更 A 211 870 64 26

[033]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[034]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 890
ｺｰﾄﾞ日付指定名称
[890]20000621オートマチック・テール・ゲート
 		001
310 A 211 870 64 26
コントロールユニット
トランク・リッド・クロージング・アシスト

[033]まで ｼｬｼ: A 989999 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
[034]まで ｼｬｼ: X 211967 => まで 日付: 30/06/2006 除外したﾓﾃﾞﾙｲﾔｰ: 807
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 890
ｺｰﾄﾞ日付指定名称
[890]20000621オートマチック・テール・ゲート
 		001
310 A 211 870 59 26
コントロール・ユニット
トランク・リッド・クロージング・アシスト

これに変更 A 211 870 74 26

[013]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[035]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 890
ｺｰﾄﾞ日付指定名称
[890]20000621オートマチック・テール・ゲート
 		001
310 A 211 870 74 26
コントロール・ユニット
トランク・リッド・クロージング・アシスト

これに変更 A 211 870 92 26

[013]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[035]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 890
ｺｰﾄﾞ日付指定名称
[890]20000621オートマチック・テール・ゲート
 		001
310 A 211 870 92 26
コントロール・ユニット
トランク・リッド・クロージング・アシスト

これに変更 A 211 870 86 26

[013]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[035]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 890
ｺｰﾄﾞ日付指定名称
[890]20000621オートマチック・テール・ゲート
 		001
310 A 211 870 86 26
コントロール・ユニット
トランク・リッド・クロージング・アシスト

これに変更 A 211 870 16 85

[013]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[035]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 890
ｺｰﾄﾞ日付指定名称
[890]20000621オートマチック・テール・ゲート
 		001
310 A 211 870 16 85
コントロールユニット
トランク・リッド・クロージング・アシスト

[013]から ｼｬｼ: A 874312 => から 日付: 30/06/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806
[035]から ｼｬｼ: X 195965 => から 日付: 30/09/2005 除外したﾓﾃﾞﾙｲﾔｰ: 806

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 890
ｺｰﾄﾞ日付指定名称
[890]20000621オートマチック・テール・ゲート
 		001
320 A 211 545 10 83
保護キャップ
メイン・エレクトリック 		001
330 A 211 545 02 00
名称ストリップ
安全情報シート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 805/806
ｺｰﾄﾞ日付指定名称
[805]19951002モデル・イヤー変更
20020910変更年 2004 年 1 月
[806]19951002モデル・イヤー変更
20030509変更年 2005 年 1 月
 		001
330 A 211 545 06 00
名称ストリップ
安全情報シート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 807/808/809
ｺｰﾄﾞ日付指定名称
[807]19951002モデル・イヤー変更
20030218変更年 2006 年 1 月
[808]19951002モデル・イヤー変更
20050419AEJ 07/1
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
 		001
350 A 220 823 03 32
ブラケット
ホルダ/電気ケーブル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 389+809/048+389
ｺｰﾄﾞ日付指定名称
[389]20050111携帯電話取付け部品 (MTUS) (米国/カナダ仕様) 一式
[809]19951002モデル・イヤー変更
20050503AEJ 08/1
[048]19951002大規模試験および標準仕様試験のコントロール
19951209モデル 202、助手席エアバッグ用新型インストルメント・パネル (100%)
20060419SERIENVERSUCH - NEUE TELEMATIKGENERATION NTG 2.5
 		001
500 A 037 545 61 28
プラグ
リヤ SAM/SRB コントロール・ユニット、緑
2-PIN MQS;N10/2 		004
500 A 001 545 47 40
ハウジング
リヤ SAM/SRB コントロール・ユニット
12-PIN MQS;N10/2 		001
500 A 000 545 91 03
カバー
MQS;PART 1 TO A 001 545 47 40 		001
500 A 000 545 39 30
カバー・キャップ
PART 2 TO A 001 545 47 40 		001
500 A 001 540 30 81
クラッチ
リヤ SAM/SRB コントロール・ユニット
28 PIN;N10/2

これに変更 A 001 545 49 40
• +001 A 001 545 08 83 		001
500 A 001 545 49 40
コネクタ・ハウジング
リヤ SAM/SRB コントロール・ユニット
28-PIN MQS;N10/2 		001
500 A 002 540 86 81
コネクタ・ハウジング
リヤ SAM/SRB コントロール・ユニット、黒
14-PIN MQS;N10/2 		001
500 A 037 545 65 28
プラグ
リヤ SAM/SRB コントロール・ユニット、黒
4-PIN MQS;N10/2 		001
500 A 037 545 63 28
プラグ
リヤ SAM/SRB コントロール・ユニット、黒
3-PIN MQS;N10/2 		001
500 A 002 540 75 81
ソケット
リヤ SAM/SRB コントロール・ユニット、黒
8-PIN MQS;N10/2 		001
500 A 037 545 26 28
プラグ
リヤ SAM/SRB (ナチュラル) コントロール・ユニット
2-PIN MCP2.8;N10/2 		001
500 A 043 545 66 28
ハウジング
リヤ SAM/SRB コントロール・ユニット
7-PIN MCP2.8;N10/2 		001
500 A 037 545 28 28
クラッチ
リヤ SAM/SRB コントロール・ユニット
2-PIN MCP2.8;N10/2 		001
500 A 044 545 12 28
プラグ
リヤ SAM/SRB コントロール・ユニット
1-PIN MCP2.8;N10/2 		001
500 A 037 545 32 28
クラッチ
リヤ SAM/SRB コントロール・ユニット、青
4-PIN MCP 2.8;N10/2 		001
500 A 037 545 25 28
プラグ
リヤ SAM/SRB コントロール・ユニット、黒
2-PIN MCP2.8;N10/2 		001
500 A 038 545 48 28
プラグ
リヤ SAM/SRB (ナチュラル) コントロール・ユニット
3-PIN MCP2.8;N10/2 		001
500 A 002 540 64 81
ハウジング
リヤ SAM/SRB コントロール・ユニット、紫
5-PIN MQS/MCP2.8;N10/2 		001
500 A 002 540 61 81
クラッチ
リヤ SAM/SRB コントロール・ユニット、黒
5-PIN MQS/MCP2.8;N10/2 		001
500 A 002 540 63 81
ハウジング
リヤ SAM/SRB コントロール・ユニット、緑
5-PIN MQS/MCP2.8;N10/2 		001
500 A 002 540 62 81
ハウジング
リヤ SAM/SRB (ナチュラル) コントロール・ユニット
5-PIN MQS, MCP2.8;N10/2 		001
500 A 037 545 61 28
プラグ
リヤ SAM/SRB コントロール・ユニット、緑
2-PIN MQS;N10/2 		001
500 A 037 545 26 28
プラグ
リヤ SAM/SRB (ナチュラル) コントロール・ユニット
2-PIN MCP2.8;N10/2 		001
500 A 036 545 55 28
電動クラッチ
リヤ SAM/SRB コントロール・ユニット、黒
5-PIN SLK2.8;N10/2

これに変更 A 054 545 00 26
• +001 A 002 997 24 90 		001
500 A 054 545 00 26
ソケット・スリーブ
リヤ SAM/SRB コントロール・ユニット、黒
5-PIN SLK2.8;N10/2 		001
532 A 001 997 94 90
ケーブル・ストラップ
電気ケーブルをスリーブ・ハウジングに固定する箇所
2.8X100 MM;TO A 054 545 00 26 		001
600 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[054]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
600 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS 		NB
600 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[054]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
600 A 013 545 76 26
コンタクト・ソケット
0.5-1.0 MM2 MCP2.8 		NB
600 A 013 545 78 26
コンタクト・ソケット
1.5-2.5 MM2 MCP2.8 		NB
600 A 013 545 80 26
コンタクト・ソケット
4.0 MM2 MCP2.8 		NB
600 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
600 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[054]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
700 A 003 545 13 01
ヒューズ・ボックス
リヤ SAM / SRB コントロール・ユニット、 ピン 19
COD. A SPT;N10/2 		001
700 A 003 545 13 01
ヒューズ・ボックス
リヤ SAM / SRB コントロール・ユニット、 ピン 18
COD. A SPT;N10/2 		001
710 A 220 545 39 28
ハウジング
フューエル・フィード・ポンプ・コントロール・ユニット
4-PIN SLK2.8;N118; N118/3; N118/4 		001
710 A 002 540 75 81
ソケット
フューエル・フィード・ポンプ・コントロール・ユニット
8-PIN MQS;N118; N118/3; N118/4 		001
720 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
720 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[054]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
750 A 004 545 52 26
コンタクト・スプリング
1.0-2.5 MM2 SPT 		NB
800 A 220 545 52 28
ハウジング
トランク・リッド・クロージング・アシスト。コントロール・ユニット
6-PIN SLK2.8;N121 		001
800 A 220 545 37 28
ハウジング
トランク・リッド・クロージング・アシスト。コントロール・ユニット
14-PIN SLK2.8;N121 		001
820 A 002 540 86 81
コネクタ・ハウジング
バッテリ・コントロール・ユニット
14-PIN MQS;N82 		001
820 A 038 545 12 28
クラッチ
テール・ゲート・コントロール・ユニット
4-PIN MQS;M111 		001
820 A 002 545 05 40
ハウジング
テール・ゲート・コントロール・ユニット
32-PIN MQS;N111/C 		001
820 A 014 545 29 26
ソケット・スリーブ
テール・ゲート・コントロール・ユニット
2-PIN SLK2.8;M111/E 		001
820 A 220 545 40 28
ハウジング
テール・ゲート・コントロール・ユニット
4-PIN SLK2.8;N111/D 		001
825 A 008 545 55 26
コンタクト・ソケット
0.75 MM2 MQS
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20020927天然ガス・ドライブ
 		NB
850 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
850 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
850 A 011 545 07 26
コンタクト・ソケット
4.0 MM2 SLK2.8 		NB
860 A 000 540 45 05
電気ケーブル
0.5 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[054]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
860 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
860 A 011 545 07 26
コンタクト・ソケット
4.0 MM2 SLK2.8 		NB
