一覧

E-ステーション・ワゴン
211.256 => E 350
M: 272964
GM: 711654, 716664
GA: 722906

Schema

B82327000004.081113

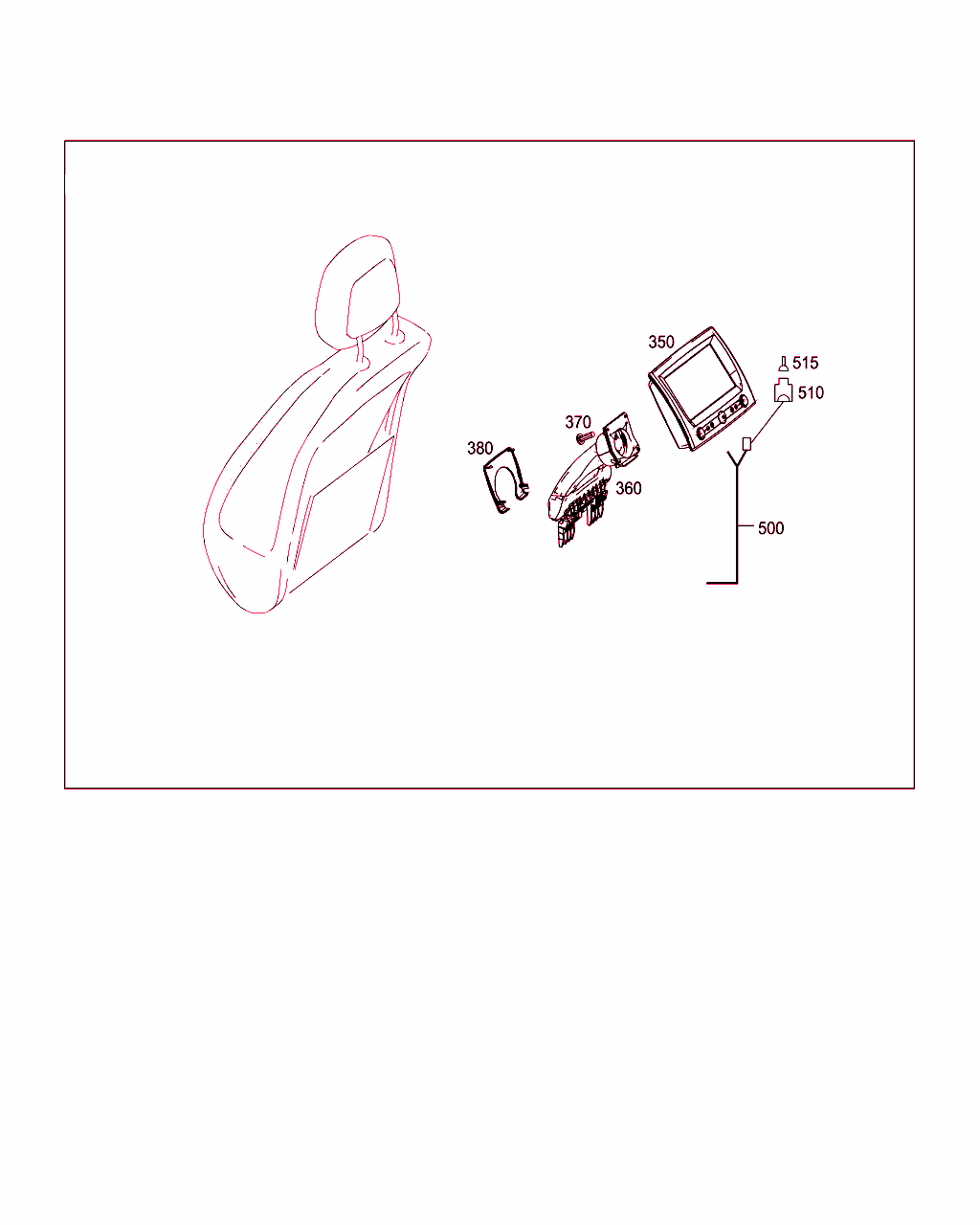

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
350 A 211 820 26 89
モニタ
/ リヤ・センタ・コンソール
FOND

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[912]1270小石335A/435A/735A/135A/835A/845A
5262パシフィック・ブルー332A/432A/732A/132A/832A/842A
7217パルマ・グレー338A/438A/738A/138A/838A/848A
7217パルマ・グレー348A/148A/828A/448A/858A/748A
7241チャコール・グレー331A/431A/731A/131A/831A/841A
7241チャコール・グレー251A/252A/257A
8483バックスキン144A/824A/854A
9116黒、つや消し341A/141A/821A/441A/851A/741A/825A/827A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 861
ｺｰﾄﾞ日付指定名称
[861]19970909リヤ TV モニタ
19980907リヤ TV モニタ
 		001
360 A 211 820 00 32
ブラケット
/ リヤ・センタ・コンソール

これに変更 A 211 820 01 32

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[912]1270小石335A/435A/735A/135A/835A/845A
5262パシフィック・ブルー332A/432A/732A/132A/832A/842A
7217パルマ・グレー338A/438A/738A/138A/838A/848A
7217パルマ・グレー348A/148A/828A/448A/858A/748A
7241チャコール・グレー331A/431A/731A/131A/831A/841A
7241チャコール・グレー251A/252A/257A
8483バックスキン144A/824A/854A
9116黒、つや消し341A/141A/821A/441A/851A/741A/825A/827A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 861
ｺｰﾄﾞ日付指定名称
[861]19970909リヤ TV モニタ
19980907リヤ TV モニタ
 		001
360 A 211 820 01 32
ブラケット
/ リヤ・センタ・コンソール

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[912]1270小石335A/435A/735A/135A/835A/845A
5262パシフィック・ブルー332A/432A/732A/132A/832A/842A
7217パルマ・グレー338A/438A/738A/138A/838A/848A
7217パルマ・グレー348A/148A/828A/448A/858A/748A
7241チャコール・グレー331A/431A/731A/131A/831A/841A
7241チャコール・グレー251A/252A/257A
8483バックスキン144A/824A/854A
9116黒、つや消し341A/141A/821A/441A/851A/741A/825A/827A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 861
ｺｰﾄﾞ日付指定名称
[861]19970909リヤ TV モニタ
19980907リヤ TV モニタ
 		001
370 A 001 984 57 29
6角丸頭ボルト
ブラケット固定用ツール
M4X14
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 861
ｺｰﾄﾞ日付指定名称
[861]19970909リヤ TV モニタ
19980907リヤ TV モニタ
 		004
380 A 220 821 12 38
カバー
ブラケットに

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[912]1270小石335A/435A/735A/135A/835A/845A
5262パシフィック・ブルー332A/432A/732A/132A/832A/842A
7217パルマ・グレー338A/438A/738A/138A/838A/848A
7217パルマ・グレー348A/148A/828A/448A/858A/748A
7241チャコール・グレー331A/431A/731A/131A/831A/841A
7241チャコール・グレー251A/252A/257A
8483バックスキン144A/824A/854A
9116黒、つや消し341A/141A/821A/441A/851A/741A/825A/827A
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 861
ｺｰﾄﾞ日付指定名称
[861]19970909リヤ TV モニタ
19980907リヤ TV モニタ
 		001
500 A 211 540 96 09
ケーブル・ハーネス
モニタ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 861
ｺｰﾄﾞ日付指定名称
[861]19970909リヤ TV モニタ
19980907リヤ TV モニタ
 		001
510 A 168 545 59 28
ピン・ハウジング
リヤ・エンターテイメント
10 PIN;X66 		001
515 A 032 545 39 28
コンタクト・ピン
0.75 MM2 MQS 		NB
