E-ステーション・ワゴン シャシナンバ A 962232 以降、コード 800 装備
シャシナンバ X 027614 以降、コード 800 装備
210.274 => E 55 AMG
M: 113980
GA: 722624, 722636

Schema

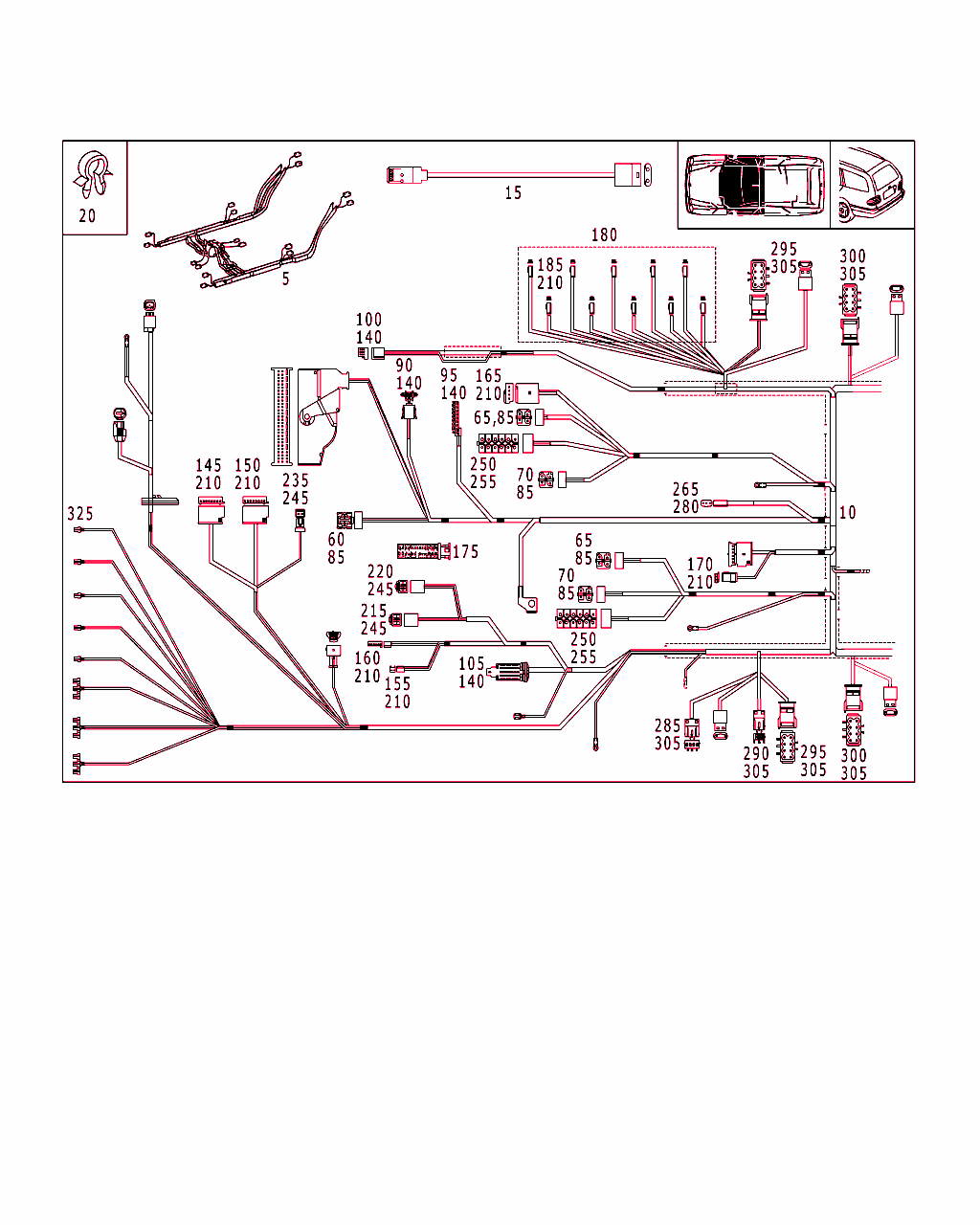

B54545000019.030303

[image]

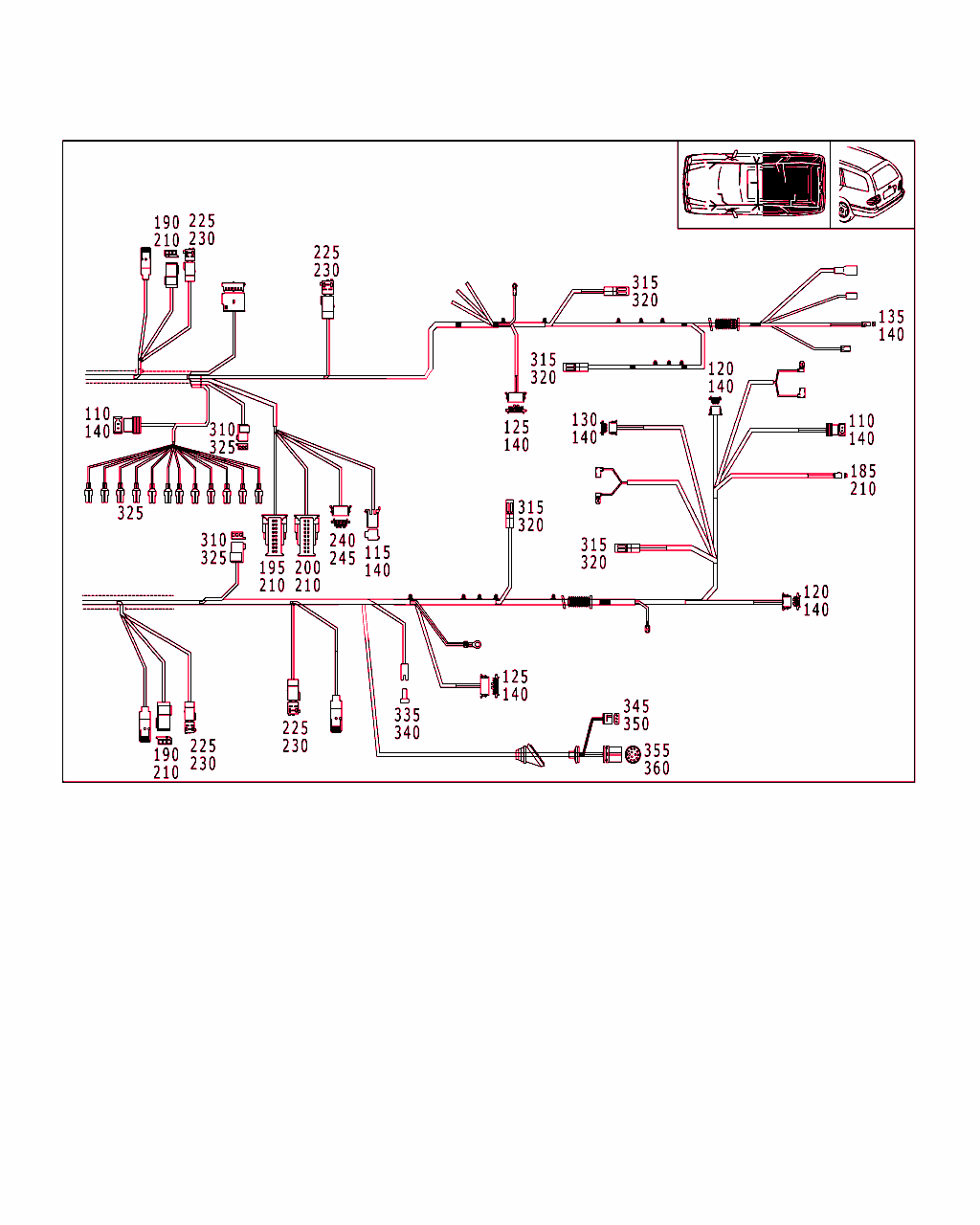

B54545000025.030303

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 210 540 36 10
ケーブル・ハーネス
フレーム・フロア・システム

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
10 A 210 440 12 07
ケーブル・ハーネス
フレーム・フロア・システム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19960725トレーラ・カップリング
 		001 L
10 A 210 440 14 07
ケーブル・ハーネス
フレーム・フロア・システム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19960725トレーラ・カップリング
 		001 L
10 A 210 440 13 07
ケーブル・ハーネス
フレーム・フロア・システム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19960725トレーラ・カップリング
 		001 R
10 A 210 440 15 07
ケーブル・ハーネス
フレーム・フロア・システム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 550
ｺｰﾄﾞ日付指定名称
[550]19951002トレーラ・カップリング
19960725トレーラ・カップリング
 		001 R
15 A 000 540 12 05
ケーブル・ハーネス
シートベルト・テンショナ点火剤 		002
20 A 210 546 17 43
ホルダー
パワー・ウインドウ・モータ・ ハーネス・マウント 		001
60 A 034 545 63 28
プラグ
コネクタ（エアバッグ） 		001
65 A 129 545 04 28
ハウジング
シート・コンタクト・ストリップ
4-PIN 		002
70 A 129 545 02 28
ハウジング
シートベルト・バックル 		002
85 A 003 545 06 26
コンタクト・ソケット
0.35-2.5 MM2 RK2.5 		NB
90 A 210 545 63 28
ハウジング
コネクタ (運転席ケーブル・ハーネス)
2-PIN JPT 		001
95 A 027 545 69 28
ハウジング
スイッチ
11-PIN

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
100 A 032 545 60 28
プラグ
バス接続部 (ルーフ) 		001
105 A 210 545 55 28
クラッチ
ランプ・スイッチ・モジュール
21-PIN 		001
105 A 000 545 66 83
キャップ
TO 210 545 55 28 		001
110 A 031 545 32 28
コネクタ・ハウジング
燃料計量
2-PIN JPT2.8 		001
110 A 031 545 32 28
コネクタ・ハウジング
2-PIN JPT2.8 		001
115 A 210 545 76 28
プラグ
ニューマチック・コントロール・コンポーネント
4-PIN JPT 		001
120 A 210 545 41 28
ハウジング
テール・ランプ・ユニット
3-PIN JPT 		001
125 A 210 545 42 28
ハウジング
テール・ランプ・ユニット
5-PIN JPT 		001
130 A 210 545 61 28
プラグ
ワイパ・モータ
3-PIN JPT 		001
135 A 037 545 60 28
プラグ
ハイマウント・ストップ・ランプ
2-PIN MQS 		001
140 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 JPT 		NB
145 A 028 545 83 28
ハウジング
SAM コントロール・ユニット
8 PIN MQS 		001
150 A 032 545 53 28
プラグ
SAM コントロール・ユニット 		001
155 A 210 545 32 28
ハウジング
SAM コントロール・ユニット
2-PIN MQS 		001
160 A 210 545 15 28
プラグ
インストルメント・クラスタ
6-PIN MQS 		001
165 A 033 545 00 28
ハウジング
シート・コンタクト・ストリップ
4-PIN MQS 		001
170 A 033 545 09 28
プラグ
コントロール・ユニット
3-PIN MQS 		001
175 A 001 545 41 40
ホルダー
コントロール・ユニット 		001
175 A 000 545 94 03
カバー
TO 001 545 41 40 		001
180 A 002 546 79 40
ハウジング
22-PIN;"CAN" 		001
185 A 030 545 28 28
プラグ
2-PIN MQS 		010
185 A 030 545 28 28
プラグ
クロージング・アシスト
2-PIN MQS 		001
190 A 029 545 55 28
ハウジング
シートベルト・キャリアの磁石
3-PIN MQS 		002
195 A 001 545 48 40
ハウジング
ニューマチック・コントロール・コンポーネント
18-PIN MQS 		001
195 A 000 545 44 30
ハウジング
ソケット・ハウジング用
TO 001 545 48 40 		001
195 A 000 545 91 03
カバー
ソケット・スリーブ・ハウジング用カバー・キャップ
MQS;TO 001 545 48 40 		001
200 A 001 545 48 40
ハウジング
ニューマチック・コントロール・コンポーネント
18-PIN MQS 		001
200 A 000 545 42 30
カバー
ソケット・ハウジング用
TO 001 545 48 40 		001
200 A 000 545 91 03
カバー
ソケット・スリーブ・ハウジング用カバー・キャップ
MQS;TO 001 545 48 40 		001
210 A 008 545 55 26
コンタクト・ソケット
0.75 MM2 MQS

これに変更 A 000 540 46 05 		NB
210 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[053]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
215 A 220 545 39 28
ハウジング
ステアリング・コラム調整モータ
4-PIN SLK2.8 		001
220 A 220 545 40 28
ハウジング
ステアリング・コラム調整モータ
4-PIN SLK2.8 		001
225 A 012 545 76 26
コンタクト・スプリング
ドア・コンタクト・スイッチ 		004
230 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
235 A 032 545 89 28
プラグ
リレー・ユニット
2-PIN 		001
240 A 028 545 39 28
ハウジング
ニューマチック・コントロール・コンポーネント
4-PIN SPT 		001
245 A 003 545 43 26
コンタクト・スプリング
0.5-1.0 MM2

これに変更 A 004 545 52 26 		NB
245 A 004 545 52 26
コンタクト・スプリング
1.0-2.5 MM2 SPT 		NB
250 A 023 545 93 28
プラグ
シート調整コントロール・ユニット
12-PIN 		002
255 A 003 545 06 26
コンタクト・ソケット
0.35-2.5 MM2 RK2.5 		NB
255 A 003 545 10 26
コンタクト・ソケット
D 4,0MM 		NB
265 A 030 545 94 28
ハウジング
内部セントラル・ロッキング・システム・スイッチ
3-PIN 		001
280 A 008 545 50 26
コンタクト・スプリング
0.5-1.0 MM2 E95

これに変更 A 000 540 70 05 		002
280 A 000 540 70 05
ケーブル・ハーネス
0.75 MM2 E95 SN

ﾌｯﾄﾉｰﾄ解説
[053]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		002
285 A 009 545 27 28
プラグ
コネクタ (運転席ケーブル・ハーネス)
4-PIN 		001
290 A 031 545 59 28
コネクタ・ハウジング
A ピラー・?ドア・セパレーション・ポイント
2-PIN 		001
295 A 029 545 29 28
ハウジング
A ピラー・?ドア・セパレーション・ポイント

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		002
300 A 035 545 35 28
プラグ
B ピラー・?ドア・セパレーション・ポイント 		002
305 A 033 545 19 28
コンタクト・ピン
0.5-1.0 MM2 RK2.5;0.5-1.0 MM2 		NB
305 A 033 545 20 28
コンタクト・ピン
1.0-2.5 MM2 RK2.5;1.0-2.5 MM2 		NB
310 A 030 545 76 28
プラグ
サイドバッグ・センサ
3 PIN 		002
315 A 029 545 05 28
プラグ
ルーム･ランプ
2-PIN WDF2 		002
315 A 029 545 05 28
プラグ
トランク・ルーム・ランプ
2-PIN WDF2 		001
320 A 007 545 08 26
コンタクト・スプリング
0.5-1.0 MM2 WDF2

これに変更 A 000 540 35 05 		NB
320 A 000 540 35 05
電気ケーブル
1.5 MM2 WDF2 		NB
325 A 008 545 80 26
コンタクト
ヒューズ・ボックス
3-PIN 1.5-2.5 MM2 GSK

これに変更 A 000 540 53 05 		NB
325 A 000 540 53 05
ライン
ヒューズ・ボックス
2.5 MM2

ﾌｯﾄﾉｰﾄ解説
[053]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
325 A 008 545 82 26
コンタクト・スプリング
ヒューズ・ボックス
2-PIN 0.5-1.0 MM2 GSK

これに変更 A 000 540 50 05 		NB
325 A 000 540 50 05
ライン
ヒューズ・ボックス
1.0 MM2 GSK1

ﾌｯﾄﾉｰﾄ解説
[053]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
335 A 001 545 87 28
ハウジング
コネクタ、ラゲッジ・ルーム
2-PIN FF6.3 		001
340 A 008 545 61 26
ソケット・スリーブ
0.5-1.0 MM2 PL6.3;0.5-1.0 MM2 		NB
345 A 006 545 74 26
ハウジング
コネクタ (トレーラ・カップリング)
3-PIN FF2.8 		001
350 A 002 545 79 26
ソケット・スリーブ
0.5-1.5 MM2 FF2.8 		002
355 A 030 545 26 28
コネクタ・ハウジング
トレーラ・カップリング・ソケット
13-PIN RK3.5 		001
360 A 007 545 15 26
コンタクト・ソケット
0.75-2.5 MM2 RK3.5;0.75-2.5 MM2 		NB
